Новинка 5 шт. XPON 1GE + CATV ONU ONT двухдиапазонный Ont ONU Gpon волоконный модем сетевой маршрутизатор английская версия без питания

XPON 1GE + CATV ONU

Обзор

L1GE + CATV разработан как HGU (домашний шлюз) вРазныеFTTH решения; Приложение FTTH класса перевозчика обеспечивает доступ к сервису передачи данных.

L1GE + CATV основан на зрелой и стабильной, экономически эффективной технологии XPON. Он может автоматически переключаться с режимом EPON и GPON при получении доступа к EPON OLT или GPON OLT.

L1GE + CATV принимает высокую надежность, легкое управление, гибкость конфигурации и хорошее качество обслуживания (QoS) гарантии для удовлетворения технических характеристик модуля China Telecom EPON CTC3.0.

L1GE + CATV полностью совместим с техническими правилами, такими как ITU-T G.984.x и IEEE802.3ah.

L1GE + CATV разработан набор микросхем Realtek 9601D

Особенности

LПоддержкаSДвойной режим (можно получить доступGPON/Эпонолт).

LПоддержкаSSFU и HGU стандарта EPON CTC 3,0

LSВерхний ПортSGPON G.984/G.988 стандарты

LПоддержка интерфейса CATV для видеосъемки и дистанционного управления от Major OLT

LПоддержка NAT, функции брандмауэра.

LSup port Flow & Storm Control , Loop Detection, Port Forwarding и Loop-Detect

LРежим поддержки порта конфигурации VLAN

LПоддержка конфигурации LAN IP и DHCP сервера

LПоддержкаWEBУправление

LПоддержка маршрута PPPoE/IPoE/Смешанный режим DHCP/статический IP и мост

LПоддержка стека с двойным пакетом IPv6dual

LПоддержка IGMPПрозрачный/Snooping/proxy

LВ соответствии со стандартом IEEE802.3ah

LСовместимость с популярными OLT (HW, ZTE, FiberHome...)

Параметры

Технический элемент

Подробная информация

ПНаИнтерфейс

1 гPON/EPON port(EPON PX20 + и GPON Class B +)

Вверх по течению:1310 нм, ниже по течению: 1490 нм

Разъем SC/APC

Чувствительность приема: ≤-27ДБм

Оптическая мощность передачи: 0 ~ + 4dBm

Расстояние передачи: 20 км

Интерфейс локальной сети

10/100/1000 Мбит/с автоматический адаптер Интернет-интерфейс.

10/100/1000M Full/половина, RJ45 разъем

Интерфейс CATV

РЧ, оптическая мощность: + 2 ~-18 дБм

Потеря оптического отражения: ≥ 45 дБ

Длина волны оптического приема: 1550 ± 10 нм

Частотный диапазон RF: 47 ~ 1000 МГц, выходное сопротивление RF: 75Ω

Уровень выхода RF: ≥ 82dBuV(-7dBm оптический вход)

Диапазон AGC: + 2 ~-7 дБм/-4 ~-13 дБм/-5 ~-14 дБм

MER:≥ 32 дБ (-14 дБм оптический вход),>35(-10 дБм)

Светодиодный

6Светодиодный, для статусаПитание, LOS, PON, LAN, нормальный, предупреждающий

Нажимная кнопка

2. Для функции включения/выключения питания, сброса

Рабочее состояние

Температура:0 ℃~50 ℃

Влажность: 10% ~ 90% (без конденсации)

Состояние хранения

Температура:-40℃~ +60 ℃

Влажность: 10% ~ 90% (без конденсации)

Источник питания

12 В постоянного тока/1A

Энергопотребление

<3 Вт

Вес нетто

<0.2Кг

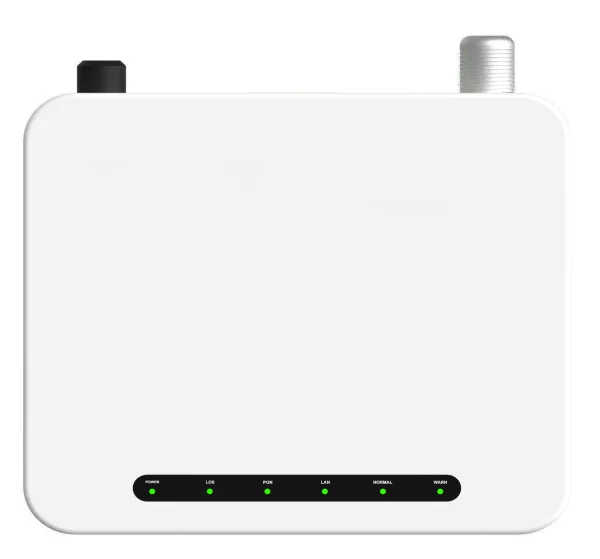

Панель освещения и введение

Пилот

Статус

Описание

Мощность

На

Устройство работает вверх.

Скидка

Устройство работает вниз.

LOS

Мигание

Дозы устройства не получают оптические сигналы.

Скидка

Устройство получило оптический сигнал.

PON

На

Устройство зарегистрировано в системе PON.

Мигание

Устройство регистрирует систему PON.

Скидка

Неправильная регистрация устройства.

LAN

На

Порт правильно подключен (ссылка).

Мигание

Порт отправляет или/и принимает данные (ACT).

Скидка

Исключением подключения к порту или без подключения.

Нормальный

На

Входная оптическая мощность между-18dBM и 2dBm

Скидка

Входная оптическая мощность выше, чем2DBМ или ниже-18 дБм

Предупреждение

На

Входная оптическая мощность выше 2dBm или ниже-18dBm

Скидка

Входная оптическая мощность между-18dBm и 2dBm

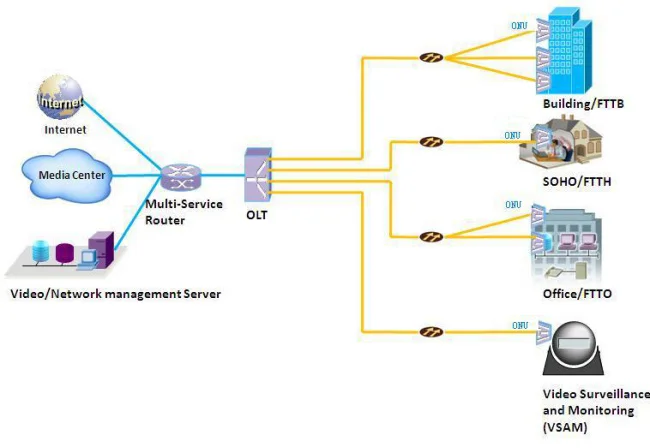

Применение

LТипичное решение: FTTO (офис), FTTB (здание), FTTH (дом)

LТипичный сервис: широкополосный доступ в Интернет, IPTV, VOD, CATVИ VIdeoSUrveillance.

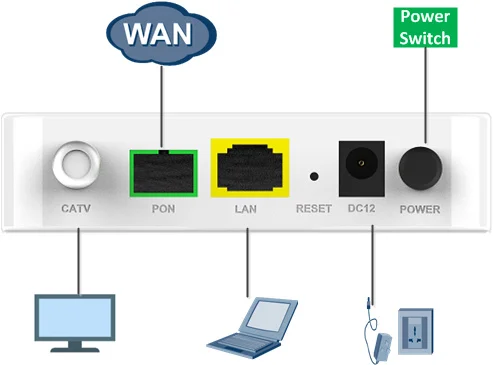

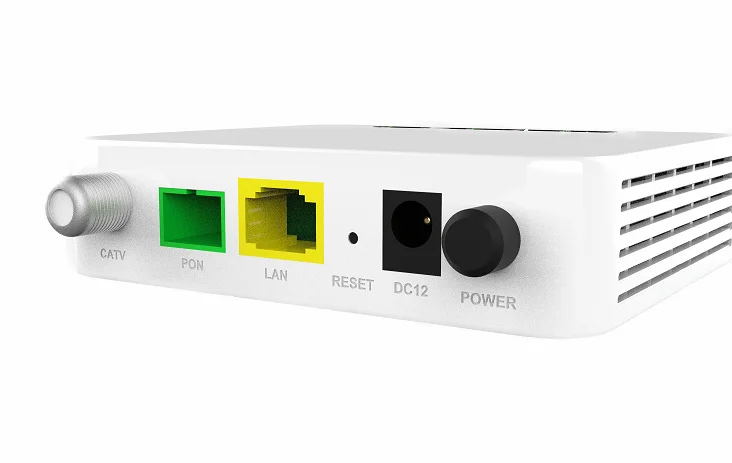

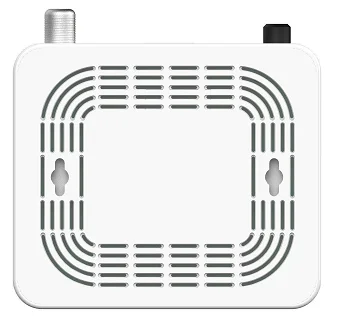

Внешний вид

Информация о заказе

Название продукта

Модель продукта

Описание

1GE + CATV XPON

CX0101R01

1*10/100/1000M Ethernet интерфейс, 1 интерфейс RF, 1 GPON интерфейс, встроенный FWDM, Вход измеритель оптической мощности-18dBm ~ + 2dBm, поддержка функция AGC, Пластик корпус, внешний адаптер питания

1GE + CATV EPON

CE0101R01

1*10/100/1000M Ethernet интерфейс, 1 интерфейс RF, 1 EPON интерфейс, встроенный FWDM, Вход измеритель оптической мощности-18dBm ~ + 2dBm, поддержка функция AGC, Пластик корпус, внешний адаптер питания
