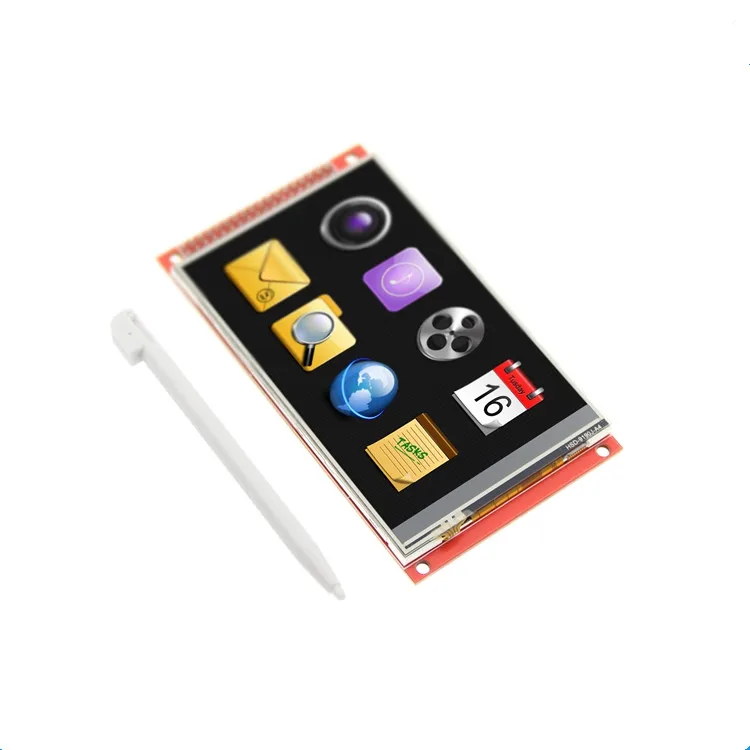

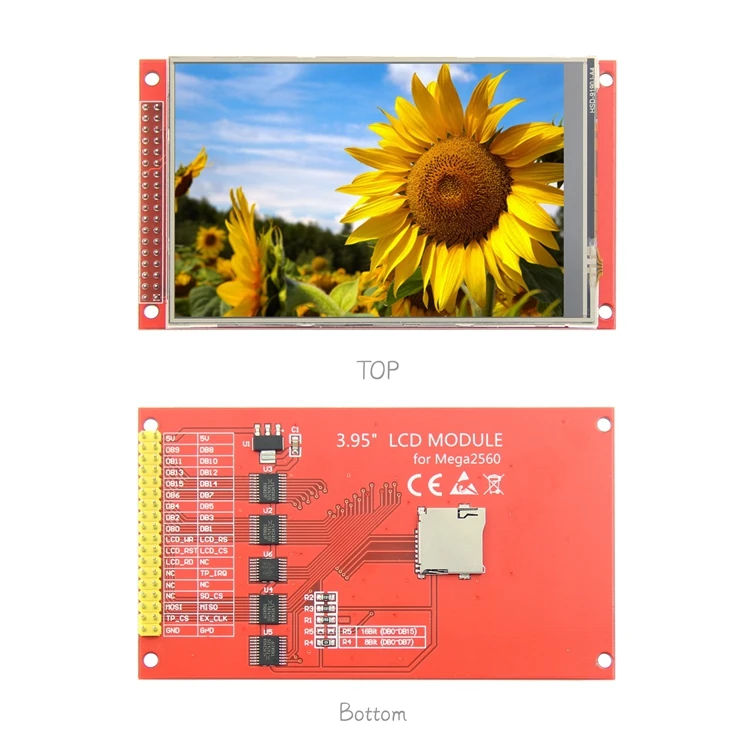

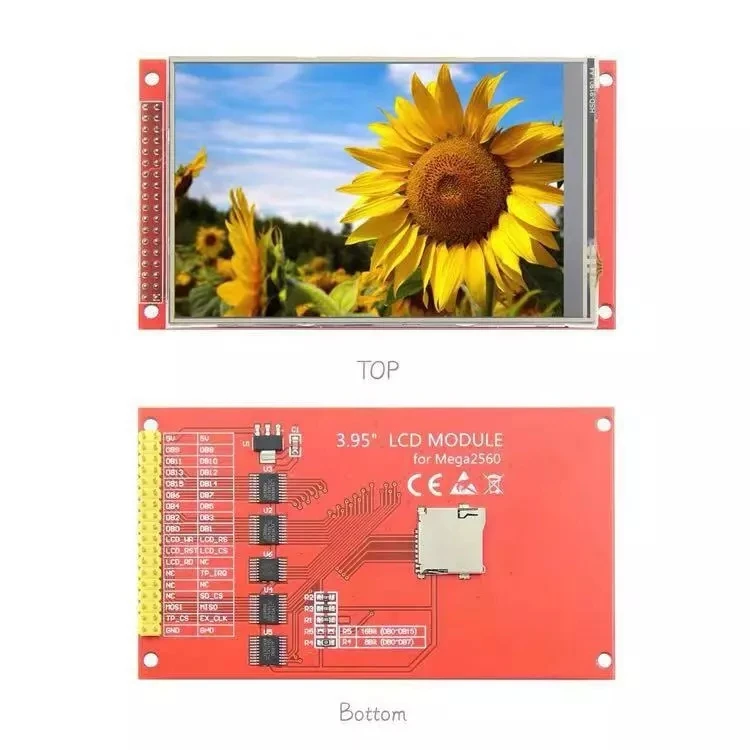

Цветной ЖК-дисплей 3,95 дюйма4,0 дюйма 320*480 для Arduino UNO Mega2560 8 Bi ILI9488 ST7796S TFT, модуль дисплея, экран с сенсорной панелью

Описание товара

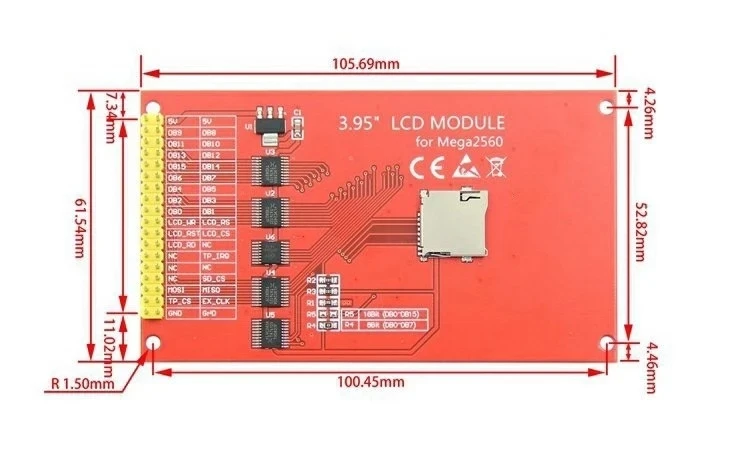

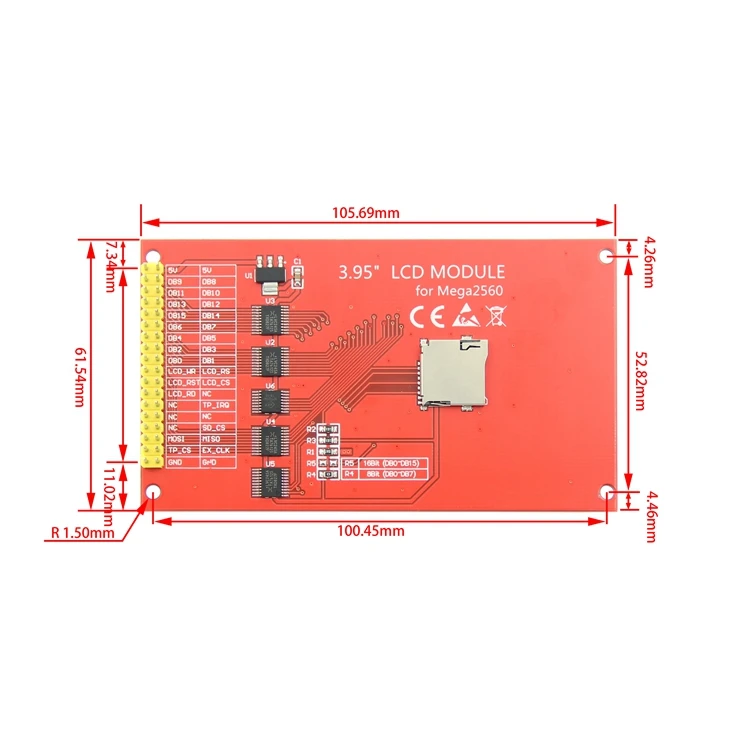

ПОДДЕРЖКА Arduino Mage2560 прямое подключение3,95 дюймовый цветной экран, поддержка 16 бит RGB 65K цветной дисплей, дисплей насыщенные цветаРазрешение 320x480 для четкого отображенияПоддерживает 8-битную и 16-битную параллельную передачу шины с высокой скоростью передачиБортовой 5 В/3,3 В смещение уровня IC, совместим с рабочим напряжением 5 В/3,3 ВПоддержка сенсорной функцииПредоставляет библиотеку Arduino с богатым образцом программыДоступно на платформах C51 и STM32 с богатым образцом программыЛегко расширить эксперимент со слотом для SD-картыСтандарты обработки военного класса, длительная стабильная работаПредоставление базовой технической поддержки водителяПараметры изделия ИмяПараметрыЦвет дисплеяЦвет RGB 65KАртикулМар3953Размер экрана3,95 (дюйм)ТипTFTДрайвер ICST7796SРазрешение480*320 (пикселей)Интерфейс модуля8 бит или 16 бит параллельный интерфейсАктивная область83,52x55,68 (мм)Размер печатной платы модуля61,54x105,69 (мм)Светильник6 чипов белых светодиодовРабочая температура-20 ° ~ 60 °Температура хранения-30 ° ~ 70 °Рабочее напряжение5 В/3,3 ВПотребляемая мощностьТБДВес товара (в упаковке)68 (г)Определение интерфейса

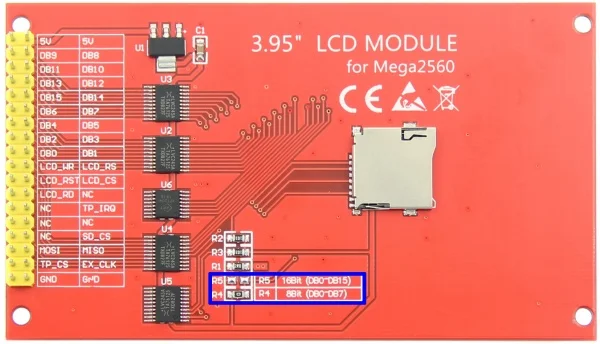

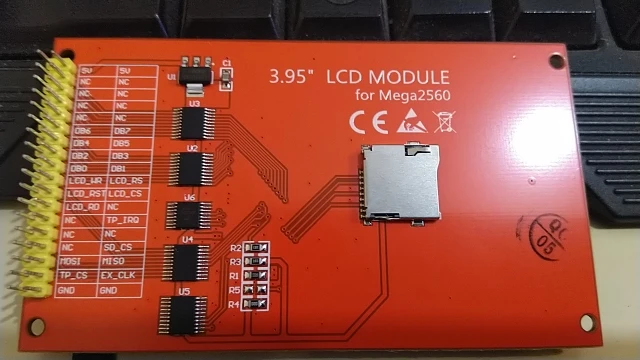

8-битные и 16-битные схемы переключения режимов шины данных в синей коробке (в этом модуле используется 8-битный режим)

НомерМодуль расширения, штыревая панельОписание контактовНомерМодуль расширения, штыревая панельОписание контактов15 ВПоложительный источник питания25 ВПоложительный источник питания3DB88-битная шина данных (не нужно использовать при 8-битном режиме)4DB99-й бит шины данных (не нужно использовать при использовании 8-битного режима)5DB1010-й бит шины данных (не нужно использовать при использовании 8-битного режима)6DB1111-й бит шины данных (не нужно использовать при 8-битном режиме)7DB1212-й бит шины данных (не нужно использовать при использовании 8-битного режима)8DB1313-й бит шины данных (не нужно использовать при использовании 8-битного режима)9DB1414-й бит шины данных (не нужно использовать при использовании 8-битного режима)10DB1515-й бит шины данных (не нужно использовать при использовании 8-битного режима)11DB77-й бит шины данных12DB66-й бит шины данных13DB5Пятая бита шины данных14DB44-й бит шины данных15DB3Третий бит шины данных16 дюймовDB22-й бит шины данных17DB11-й бит шины данных18DB00 бит шины данных19LCD_RSЖК-регистр/сигнал выбора данных

Низкий уровень: регистрация, высокий уровень: команда

20LCD_WRЖК-дисплей, контрольный сигнал записи21LCD_CSЖК-экран выбирает сигнал управления, низкий уровень включения22LCD_RSTСигнал управления сбросом ЖК-дисплея, низкий сброс23NCНеопределенный, зарезервированный24LCD_RDЖК-дисплей, контрольный сигнал25TP_IRQСигнал управления прерыванием сенсорного экрана, низкий уровень при обнаружении прикосновения26NCНеопределенный, зарезервированный27NCНеопределенный, зарезервированный28NCНеопределенный, зарезервированный29SD_CSSD-карта выбирает сигнал управления, низкий уровень включения30NCНеопределенный, зарезервированный31МисоВходной сигнал шины SPI32МосиЧип сенсорного экрана выбирает сигнал управления, низкий уровень включения33EX_CLKШина SPI, часы, сигнал34TP_CSSD-карта выбирает сигнал управления, низкий уровень включения35GNDМощный заземляющий36GNDМощный заземляющийПодключение к Arduino

Arduino Mega2560 картинка с прямой вставкой
