Комплектация:

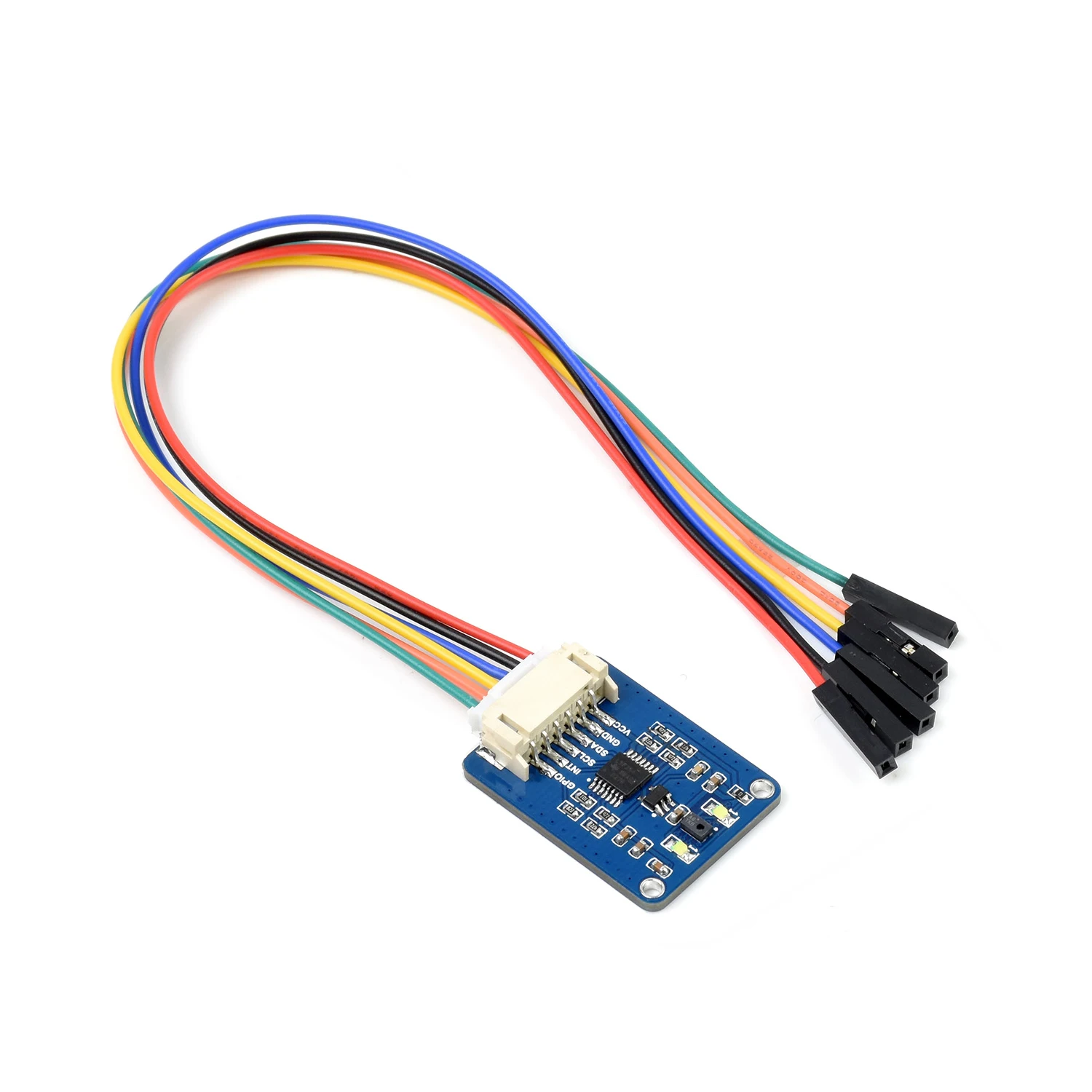

Спектральный цветной датчик AS7341 x1
PH2.0 6-контактный провод 20 см x1
1
2

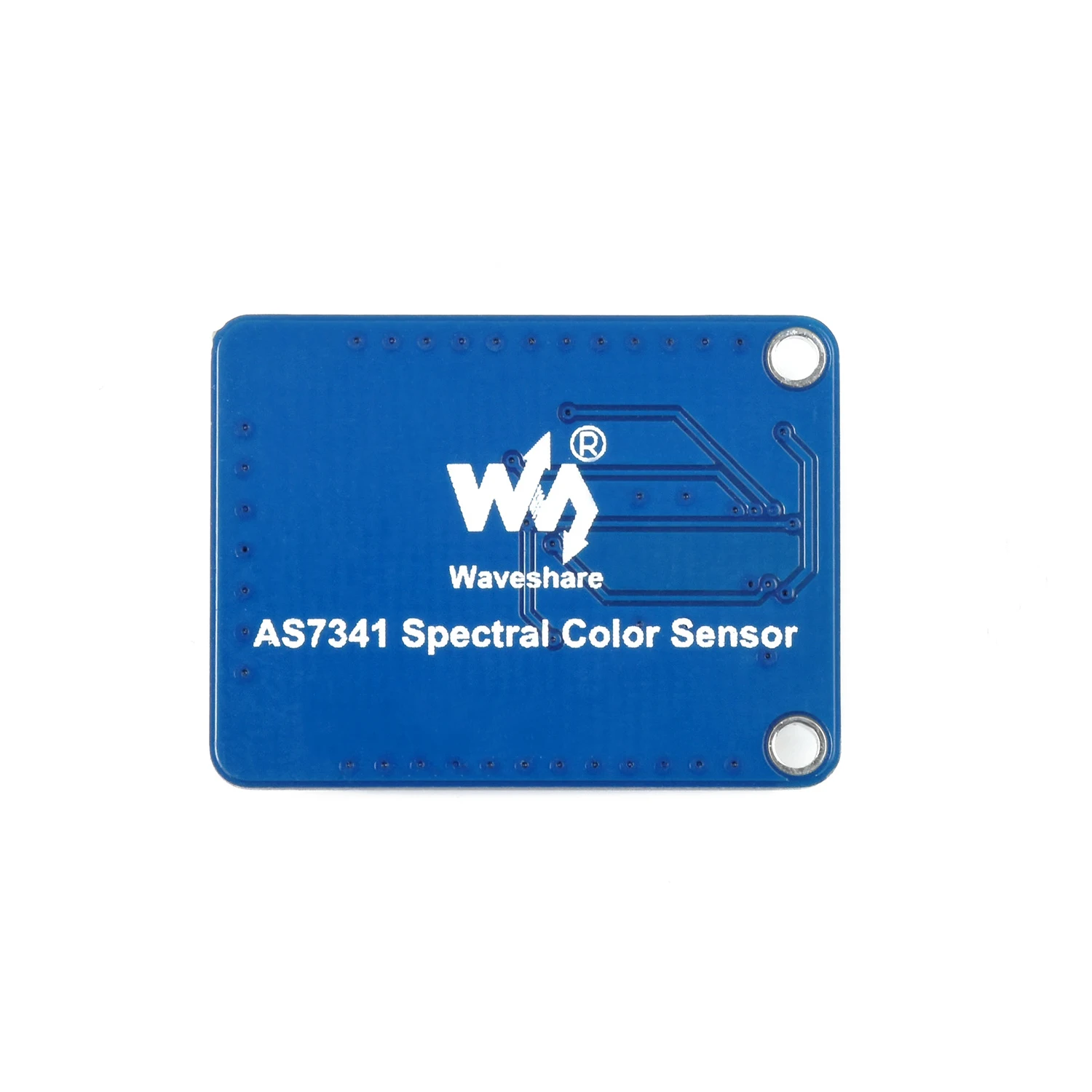

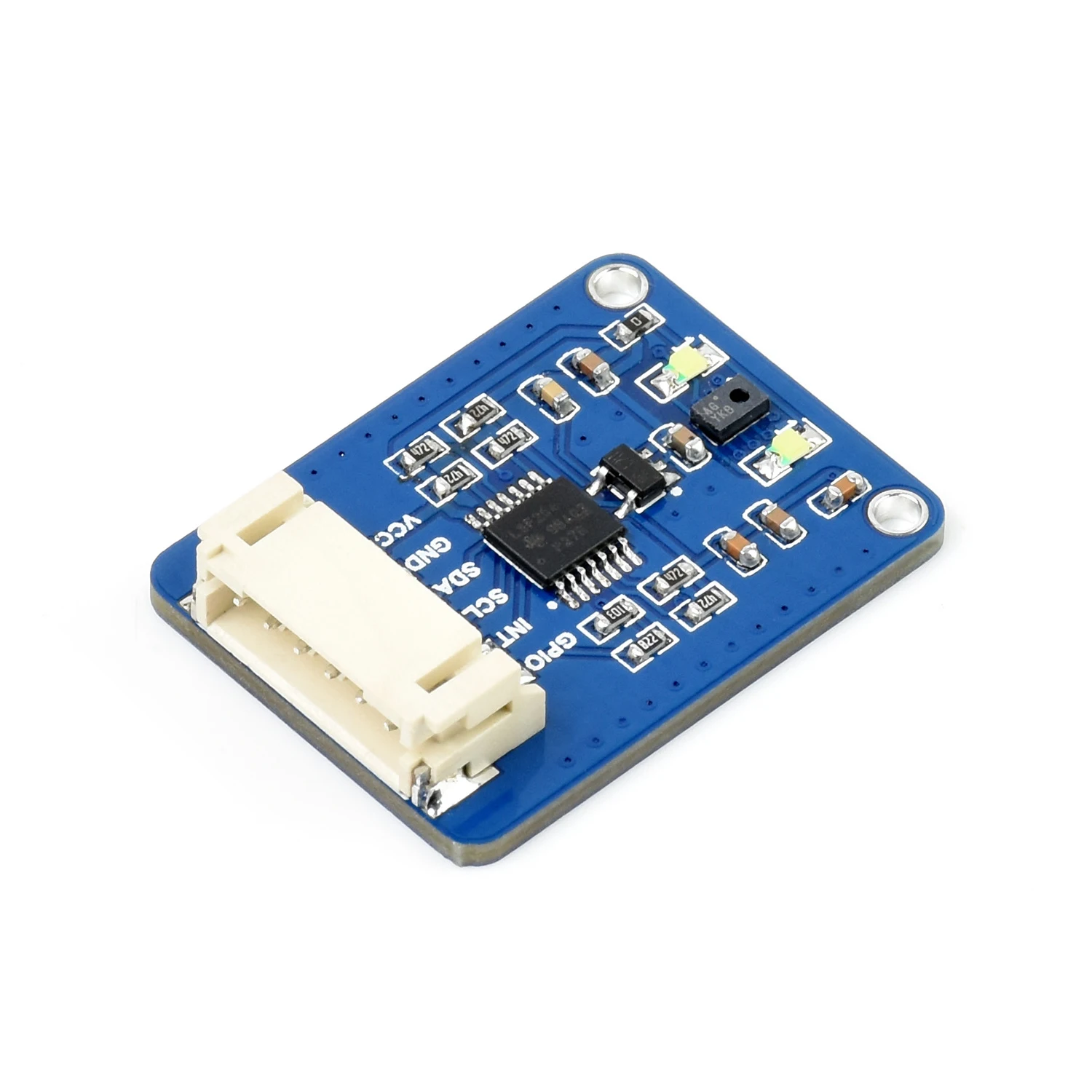

Спектральный цветовой датчик AS7341
Позволяет измерять цветовую температуру, распознавать цвет, идеально подходит для компактного спектрометраСовместим с различными платформами, включая
(Для Arduino, STM32, Raspberry Pi)
Многоканальный, высокая точность
Особенности:
Включает чип AS7341, который объединяет каналы видимого спектра 8x, 1 ближний инфракрасный канал и 1 канал без фильтра
Встроенный 6x независимый 16-битный АЦП, позволяет эффективно обрабатывать данные параллельно
Специальный канал для обнаружения мерцания окружающего светильник на определенной частоте
2x светодиода высокой яркости, могут использоваться как заполнясветильник в условиях тусклого освещения
Контакт прерывания для вывода внутреннего АЦП в режиме реального времени
Функции обнаружения прерываний спектра, с программируемыми высокими/низкими порогами
Обеспечивает вход/выход GPIO общего назначения
Встроенный транслятор напряжения, совместим с рабочим напряжением 3,3 В/5 В
Инструкция на английском языке (примеры для Raspberry Pi/Arduino/STM32)
Характеристики
Датчик
AS7341
Размеры
30,5 × 23 мм
Шина связи
I2C
Размер монтажного отверстия
2,0 мм
Рабочее напряжение
3,3 В/5 В
Логическое напряжение
3,3 В/5 В

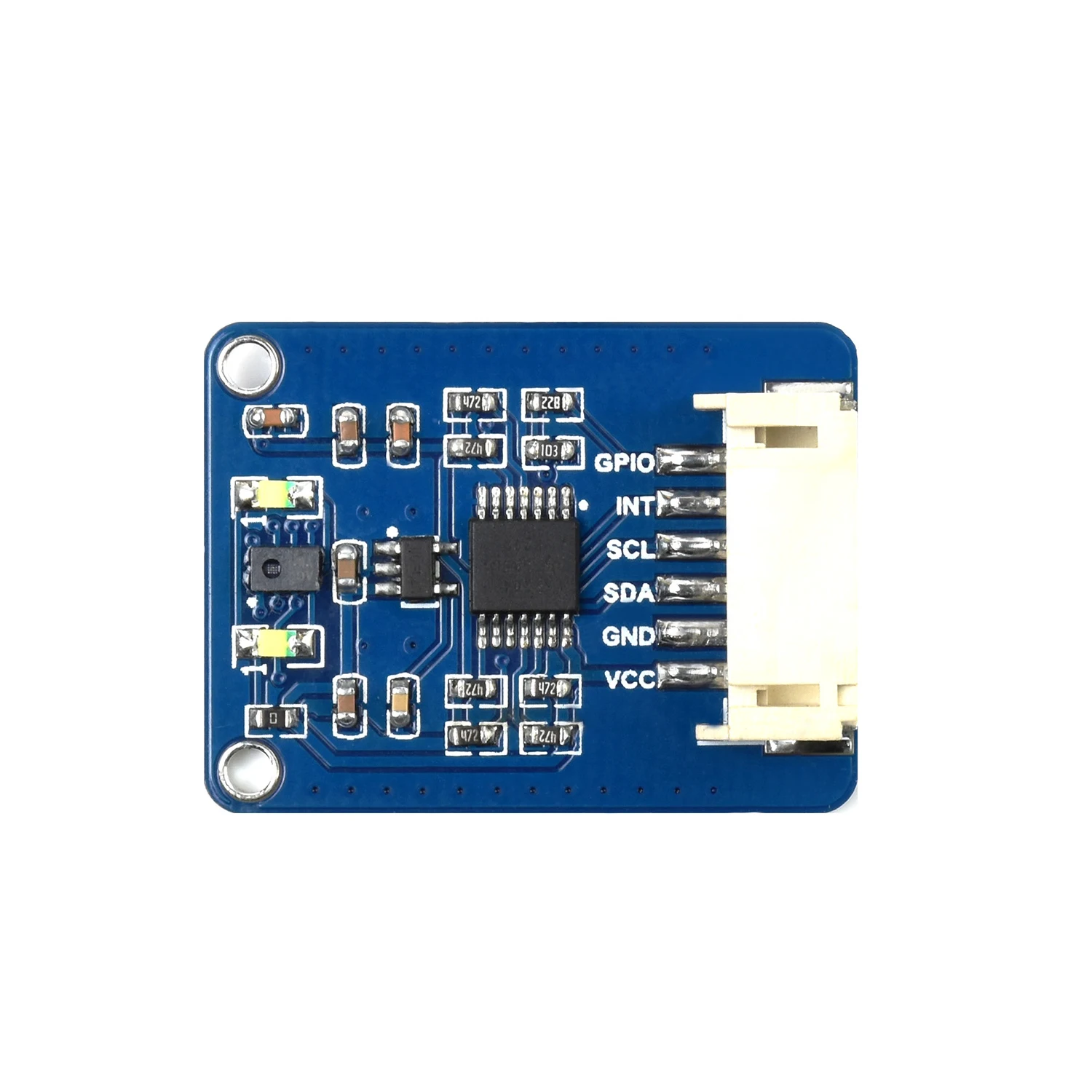

Интерфейс управления I2C
Поддерживает хост-платы, включая Raspberry Pi/Arduino/STM32. ..
VCC
Входная мощность 3,3 В/5 В
GND
GND
SDA
Подключается к контакту данных MCU I2C
SCL
Подключается к штифту MCU I2C
INT
Выход прерывания
GPIO
Вход/выход общего назначения
Аппаратное соединение
Подключение к Raspberry Pi
Подключение к плате Arduino
