Hantek 2D422D72 3 в 1 цифровой осциллограф + генератор сигналов + мультиметр через двухканальный сигнал 2 Каналы USB Scopemeter Сфера Метр

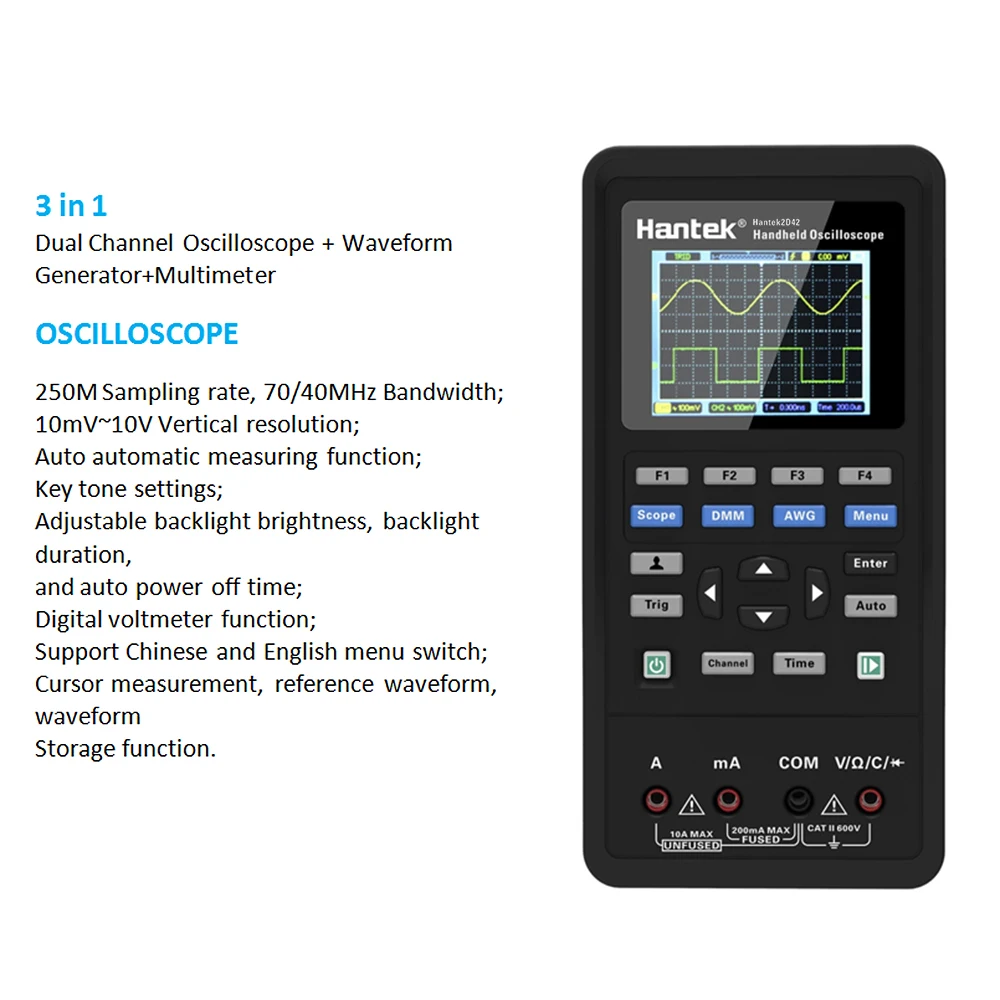

Этот совершенно новый портативный осциллограф действительно практичен для использования с многофункциональным тестером 3 в 1 нового поколения: осциллографом + источником сигнала и мультиметром. Его частота дискретизации составляет 250MSA/s и его пропускная способность составляет 40 МГц. Поддержка многоугольной регулировки, ультра-низкое питание, интерфейс зарядки типа C, каждый 2 часа заряда батареи позволяет работать один полный день или в режиме ожидания два месяца. Выход синуса, квадрата, треугольника, трапециевидного и другого сигнала.

Особенности:

Осциллограф + генератор сигналов + мультиметр: этот многоцелевой осциллограф имеет 3 универсальных функции измерительного инструмента. Необходимый помощник для инженера.

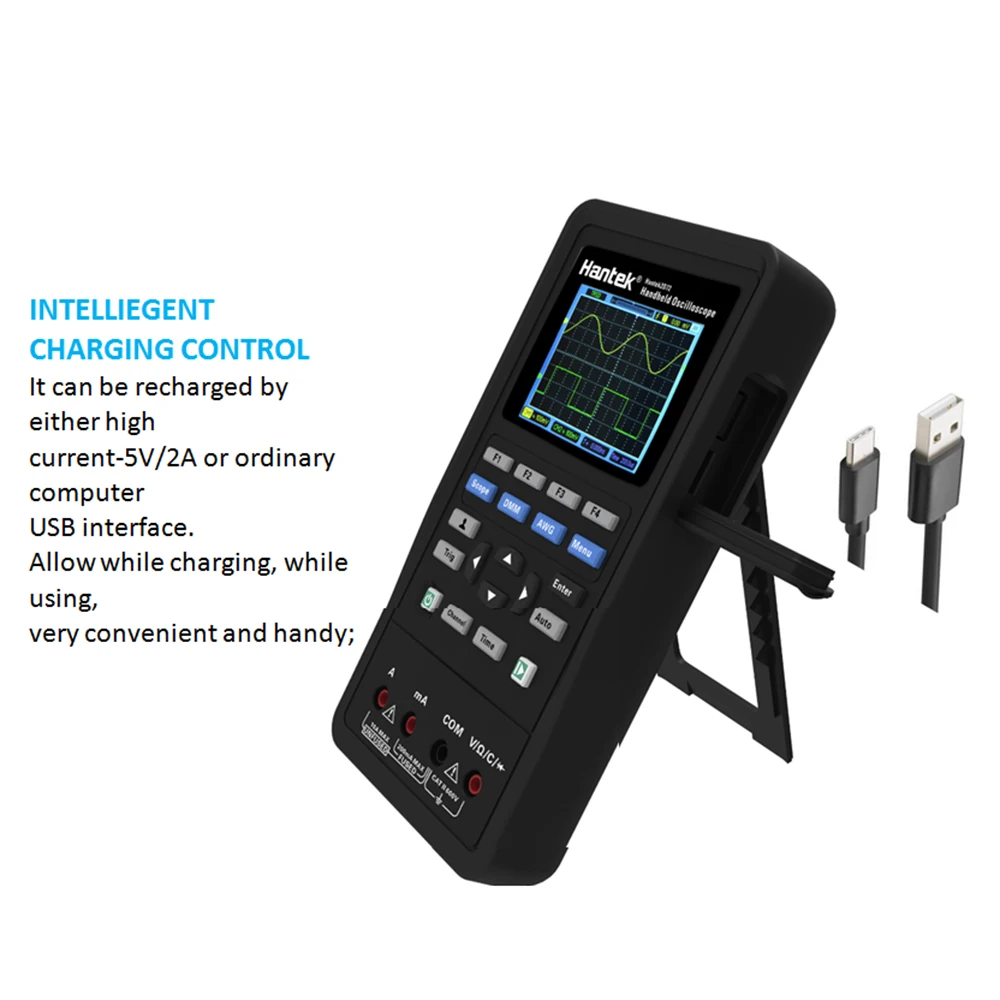

Интеллектуальное управление зарядкой: 5 В/2A большой ток или USB порт обычного компьютера может быть заряжен, прост в использовании, очень удобен и удобен в использовании с автоматическим однокнопочным тестом.

Ультра-низкая мощность: зарядный интерфейс типа C и режим ожидания в течение 2 месяцев после каждой перезарядки 2 часов с большой емкостью 18650 Сменные литиевые батареи питания.

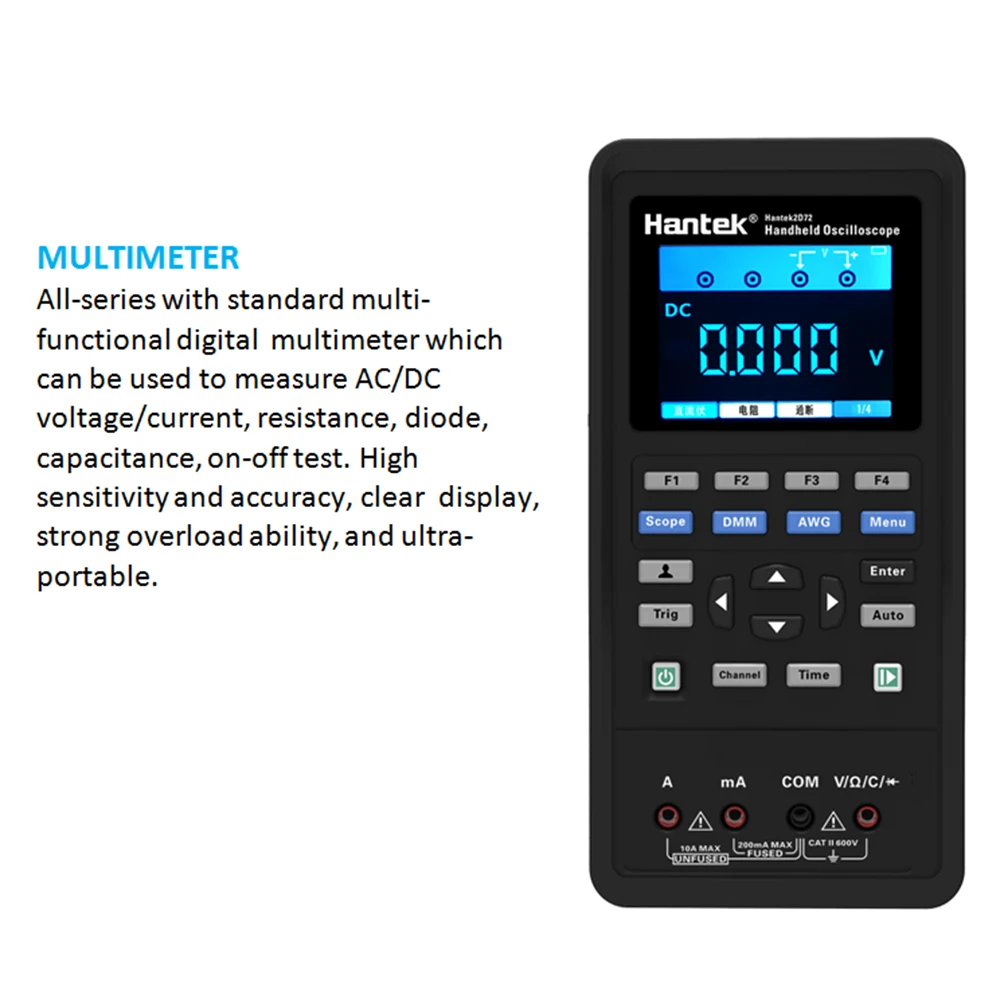

Универсальная функция мультиметра: испытательное напряжение, ток, сопротивление, диод, емкость, непрерывность.

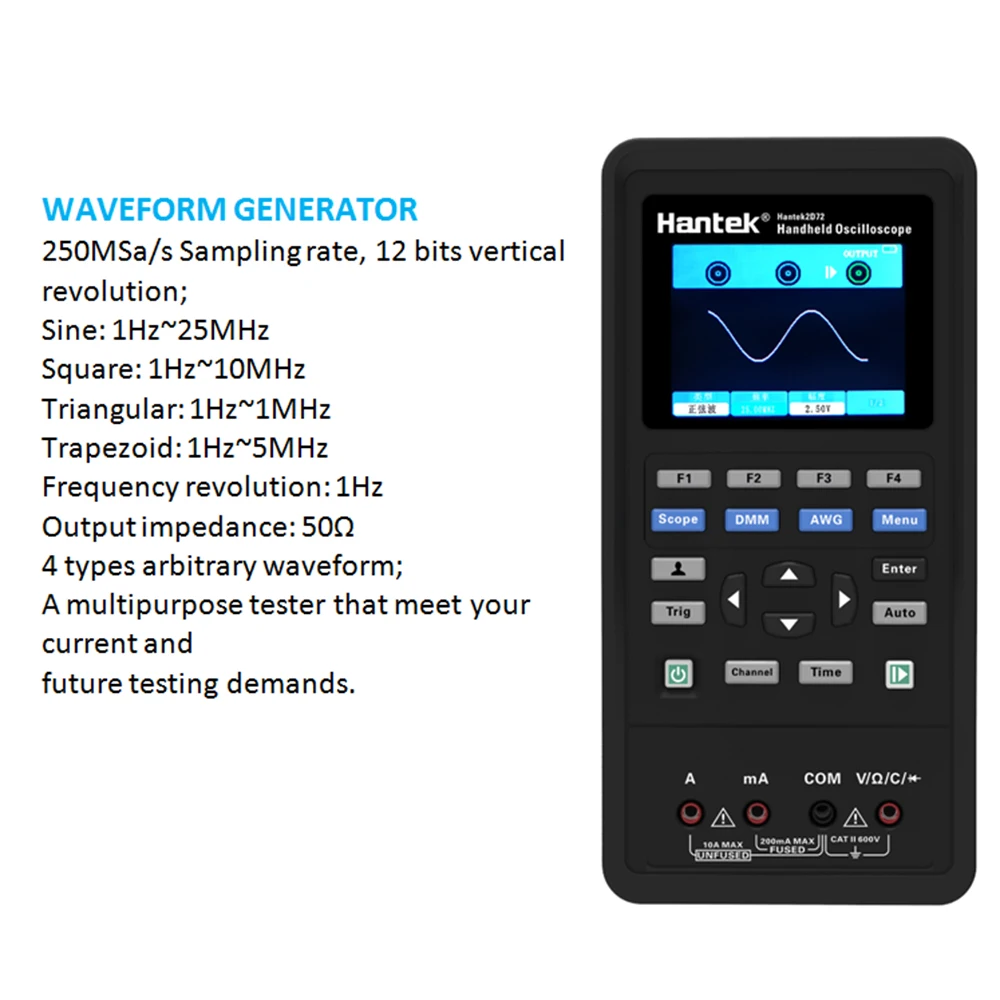

Функция выходного сигнала генератора сигналов: обеспечивает синусоидальную волну, квадратную волну, треугольную волну, трапециевидную волну и другую волну, синусоидальную волну до 25 МГц.

Зарядное устройство 5 В/2 А + зарядный кабель типа C: Питание типа C + интерфейс передачи данных, можно поделиться зарядным устройством и кабелем передачи данных на ваш мобильный телефон.

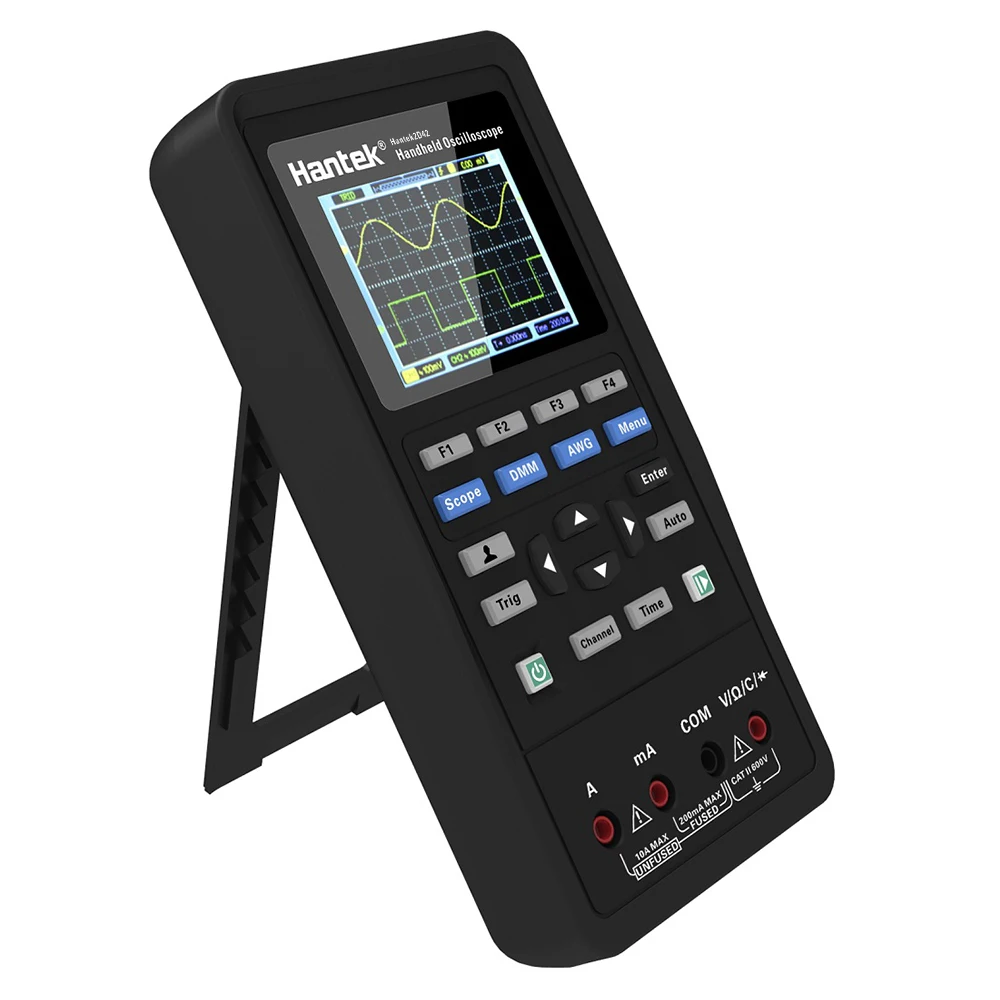

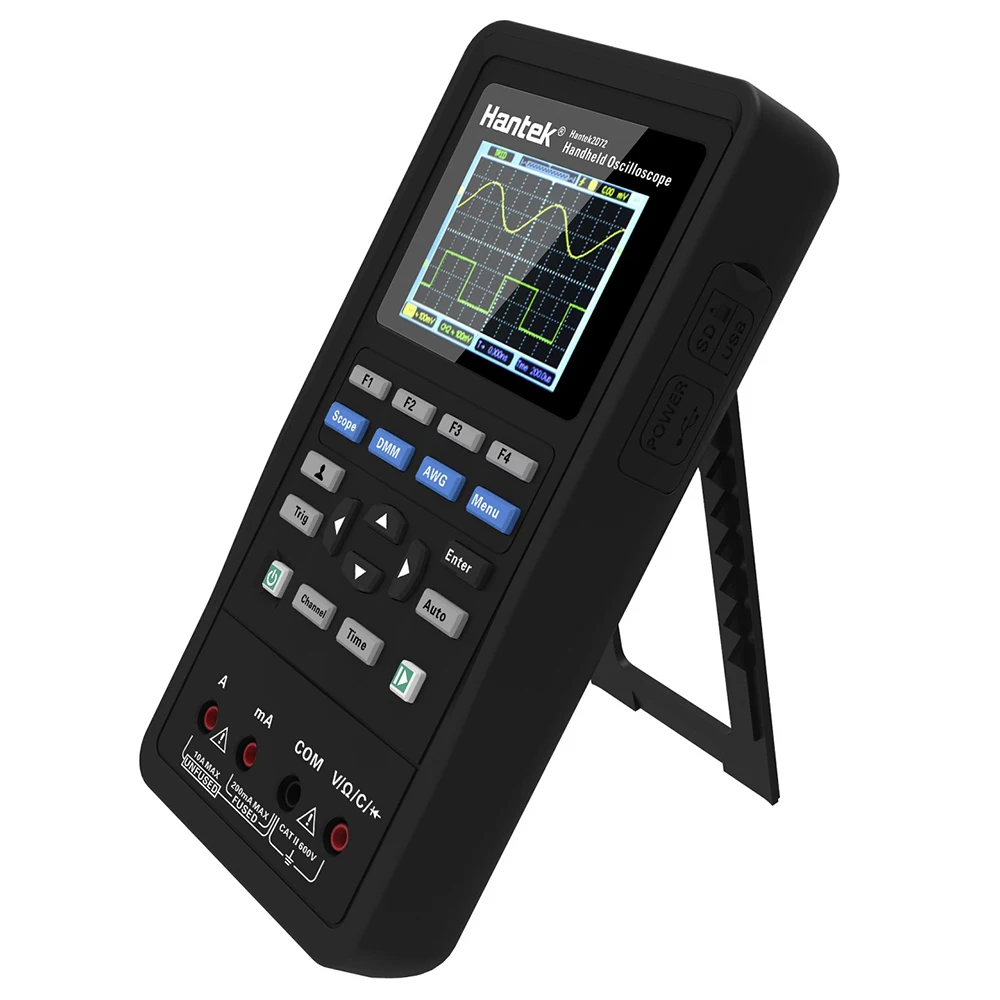

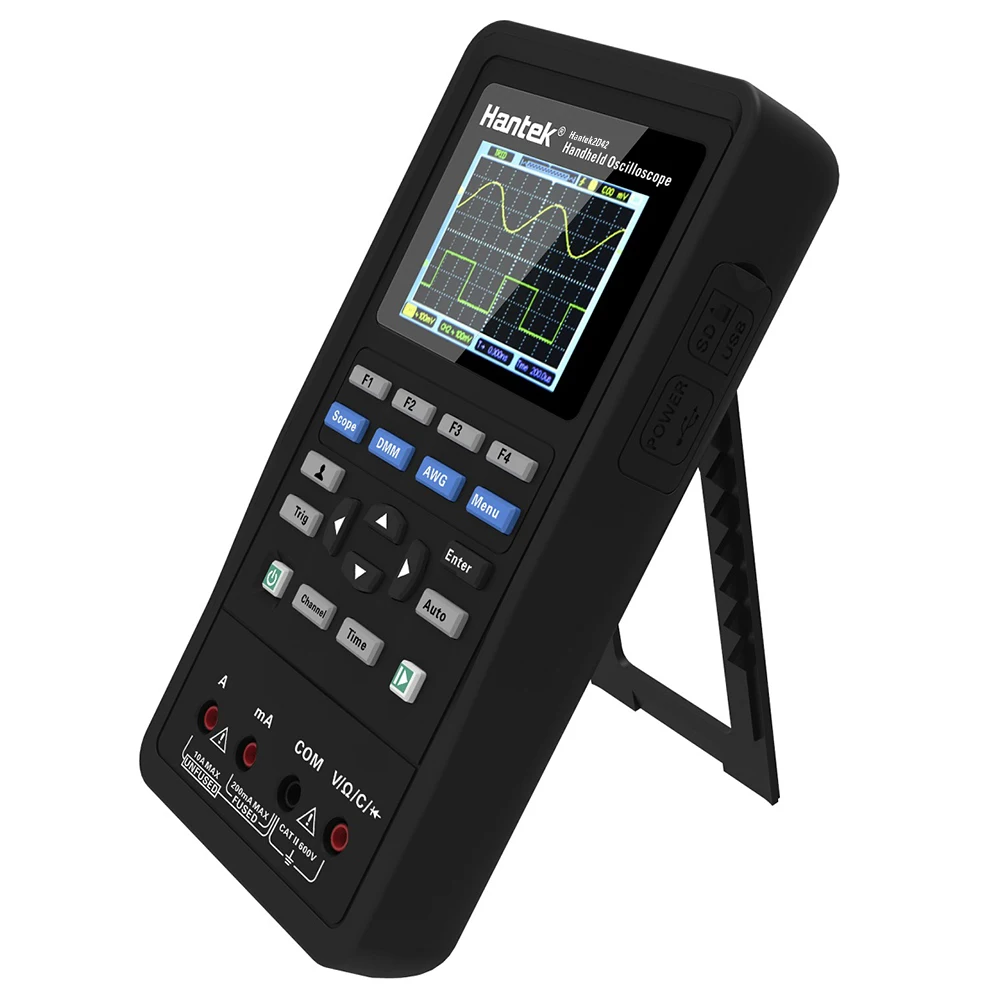

Небольшой размер и держится в одной руке: конструкция подвески на 45 градусов обеспечивает вам рабочую станцию в любом месте в любое время.

Один ключ экспорта и быстрого сравнения: 2 группы опорной формы + 6 групп хранения сигналов, простой и эффективный.

Функция цифрового вольтметра: Автоматическое Измерение частоты и амплитуды, удобное в использовании, поддерживает китайское и английское меню.

С функцией измерения курсора: поддерживает измерение времени и напряжения вручную и точно измеряет требуемую форму волны.

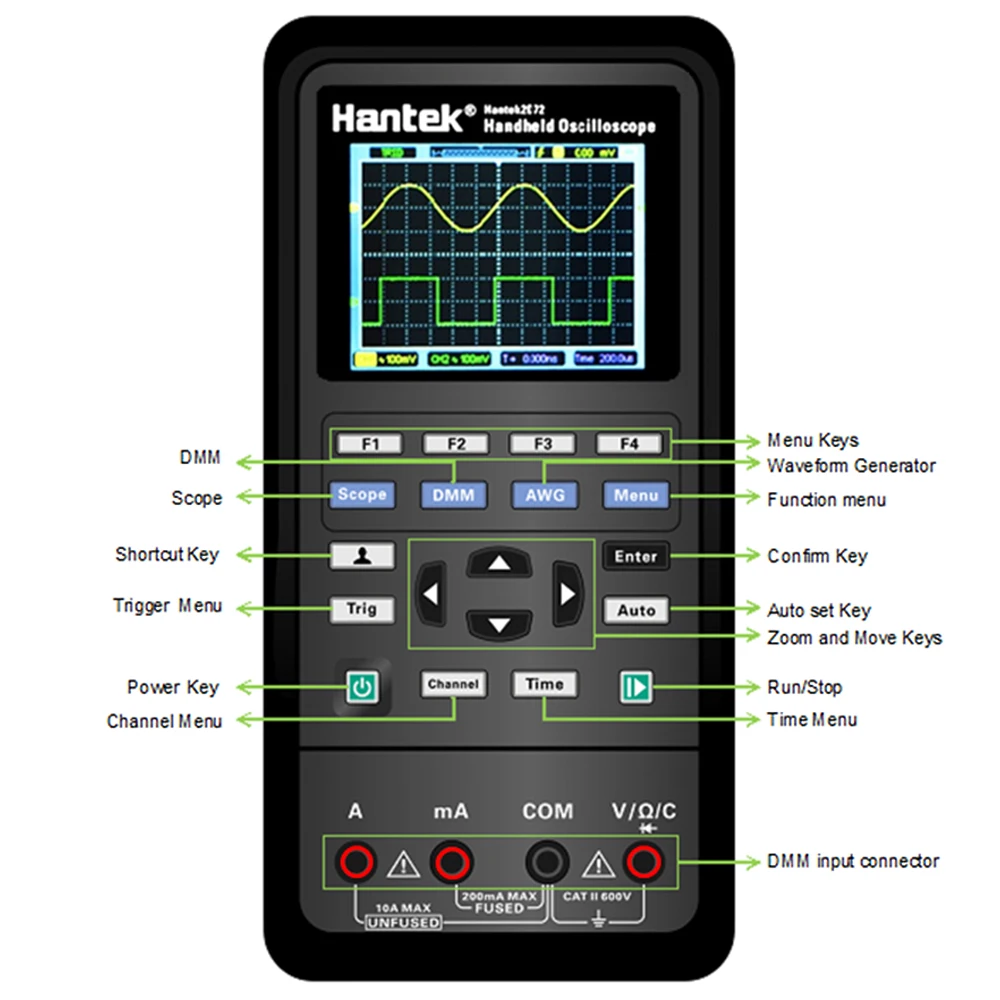

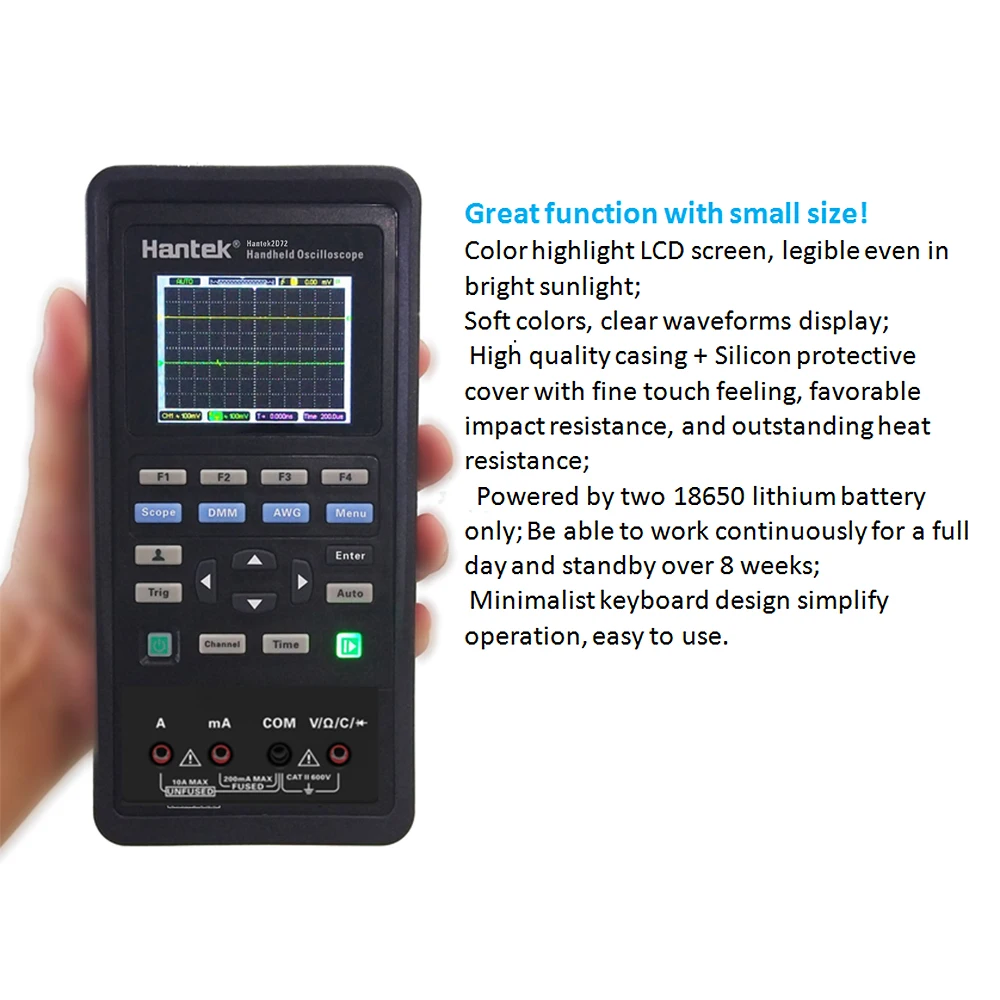

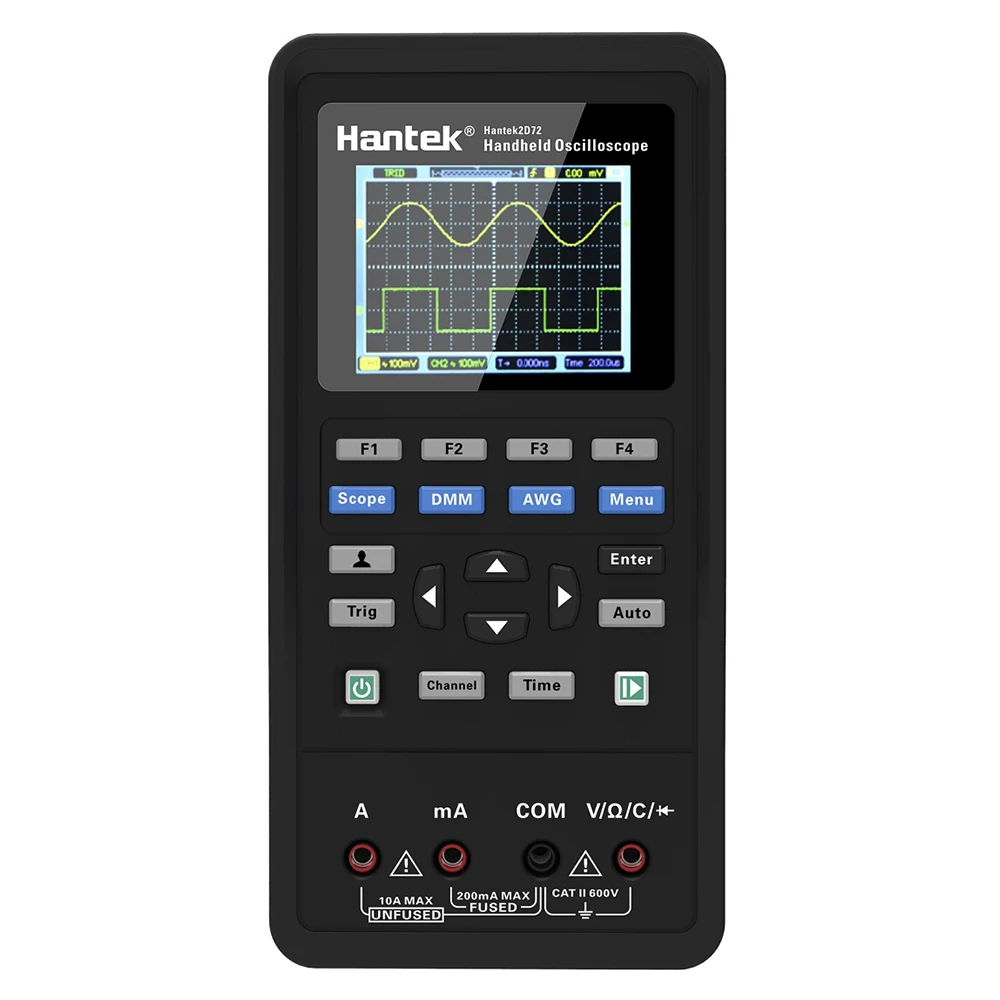

Цветной ЖК-экран: изысканные и гладкие линии делают форму волны прозрачной и неискаженной при увеличении с минималистским дизайном клавиатуры упрощают работу.

Корпус Unibody: приятное на ощупь, благоприятное ударопрочность, отличная термостойкость, легко разбирается.

Функция самостоятельной калибровки: без смещения уровня после длительного использования.

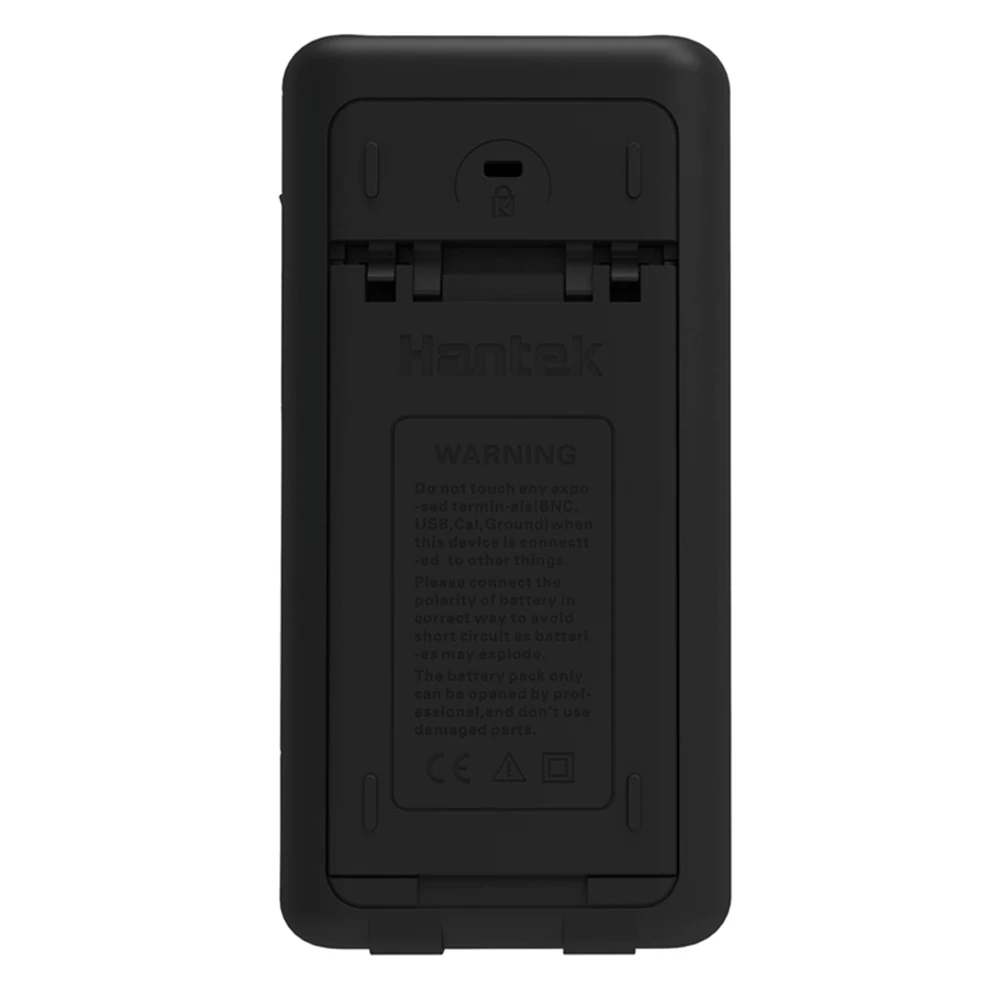

Сканирование кода для видео Функция помощи: сканирование кода на обратной стороне машины, чтобы получить помощь в онлайн-видео помощи.

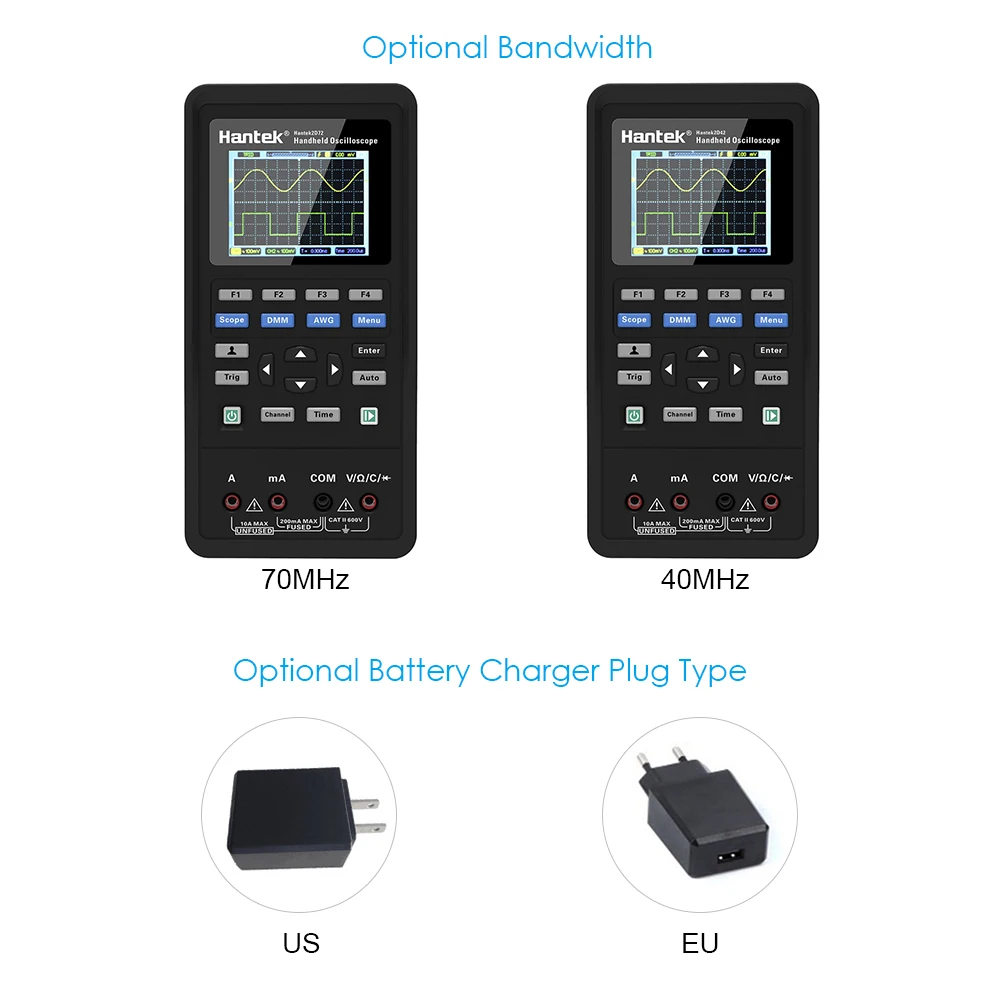

Полоса пропускания: 70 МГц/40 МГц(Опционально)

Тип штепсельной вилки Зарядного устройства: США/ЕС(Опционально)

Питание: AC 110-240V 50/60Hz

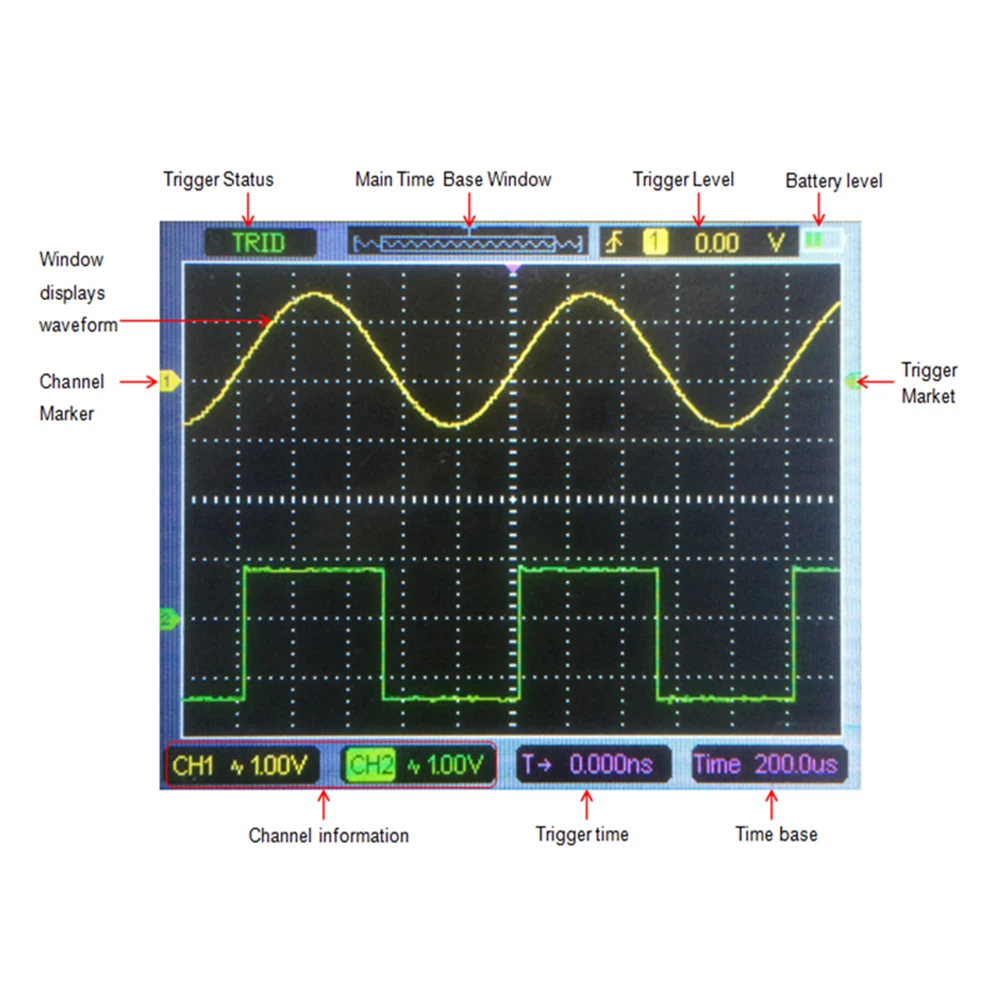

Дисплей: полноцветный TFT ЖК-дисплей (320*240 пикселей)

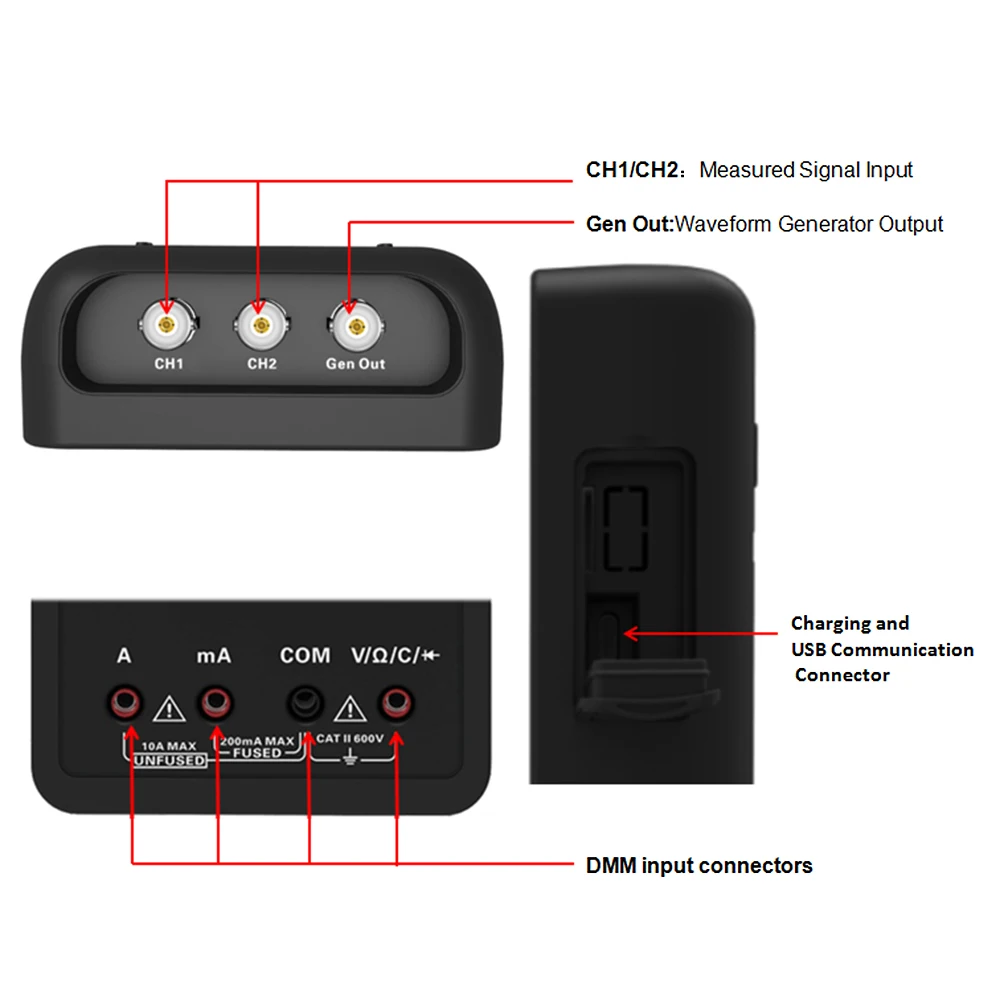

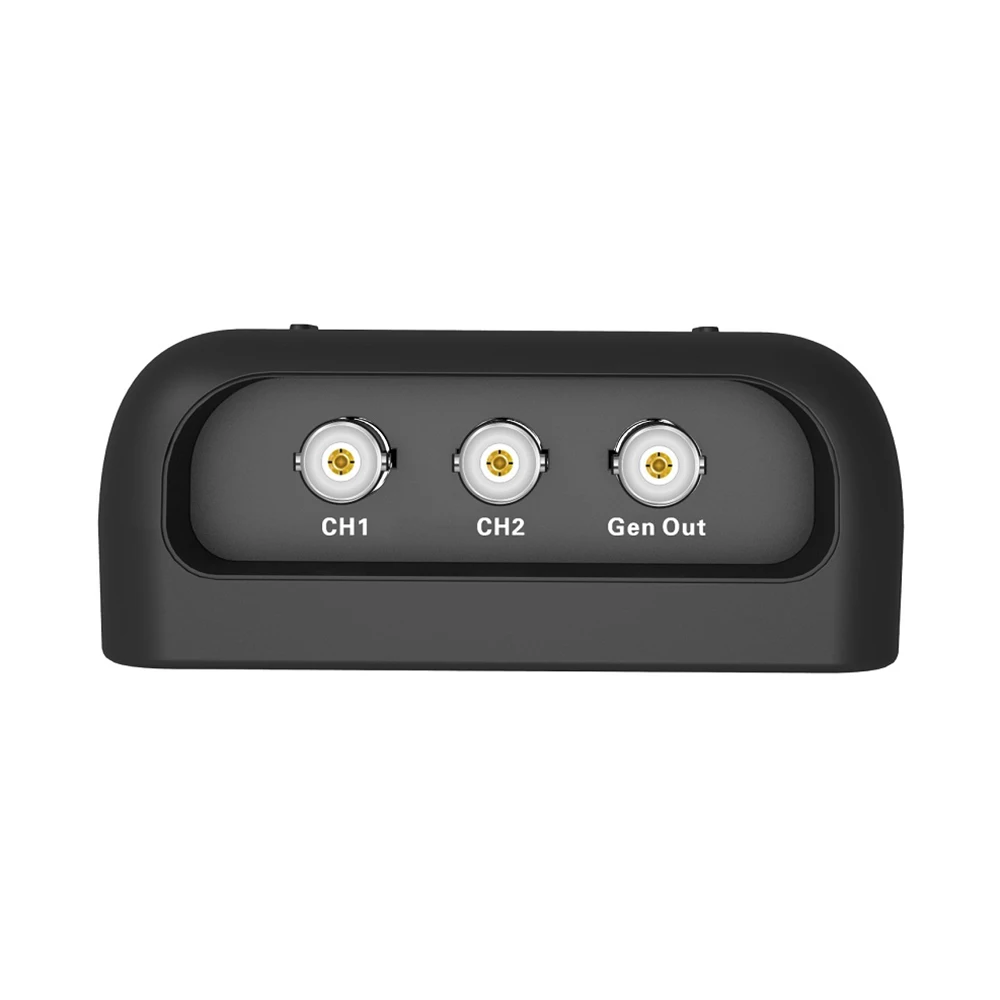

Канал: 2CH + DMM + AWG

Горизонтальная:

Диапазон дискретизации: 250MSA/s (одноканальный), 125MSA/s (двухканальный)

Интерполяция формы волны: (Sin x)/x

Длина записи: макс. 6K при одноканальном, 3K каждый канал при двухканальном

Диапазон сек/див: 5ns/DIV ~ 500s/div 1, 2, 5 шаг за шагом

Вертикальная:

Аналого-цифровой преобразователь: 8-бит, каждый канал выборку одновременно

Диапазон Вольт/Див 10 мВ/див ~ 10 В/диват вход BNC

Предел полосы пропускания, типичный: 20 МГц

Низкочастотная характеристика (-3 дБ): ≤ 10 Гц на BNC

Время подъема на BNC, типичный: ≤ 5ns

Точность вертикального усиления: ± 3% для нормального или среднего режима приобретения

Примечание: При использовании зонда 1X пропускная способность уменьшается до 6 МГц.

Питание: 2 * Встроенный 18650 3,7 V 2600 мА/ч, Батарея

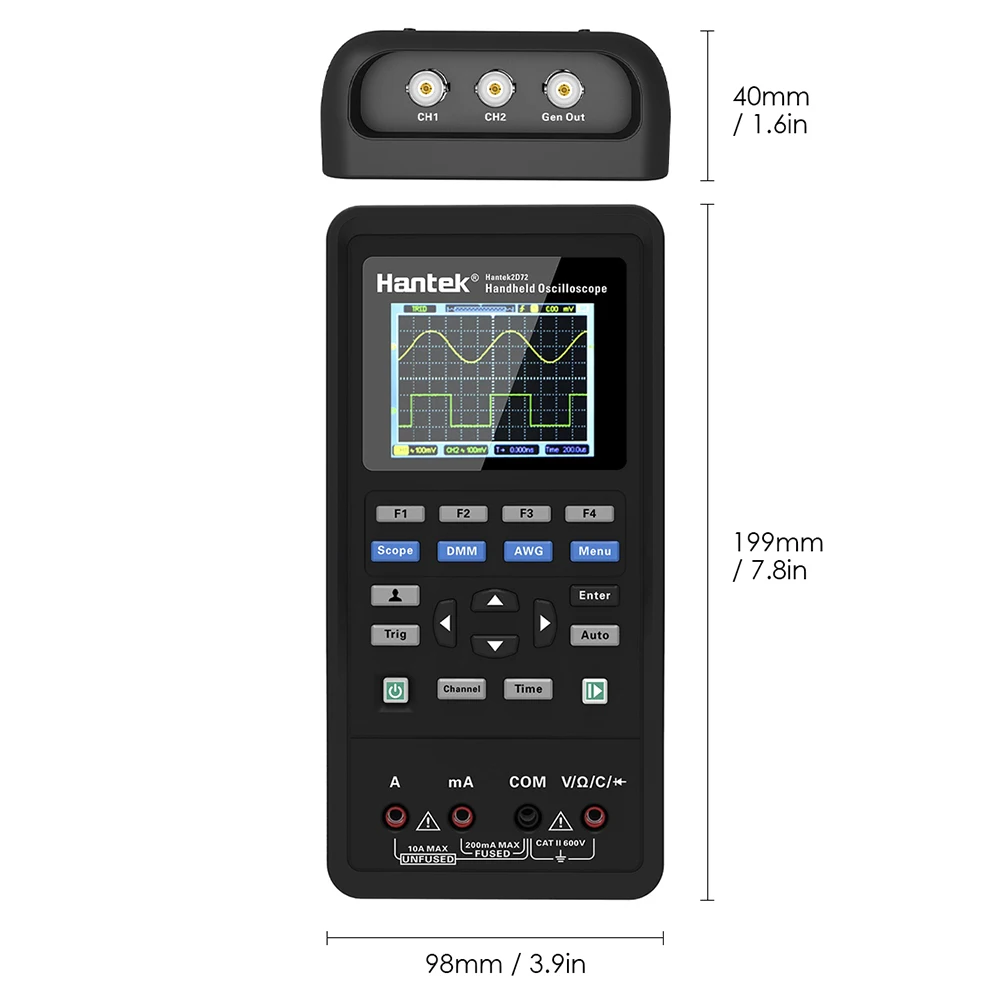

Размер продукта: 199*98*40 мм/7,8*3,9*1,6 дюймов

Вес продукта: 640 г/22,6 унций

Размер посылка: 25*19*10 см/9,8*7,5*3,9 дюймов

Вес посылка: прибл. 1383 г/48,8 унций

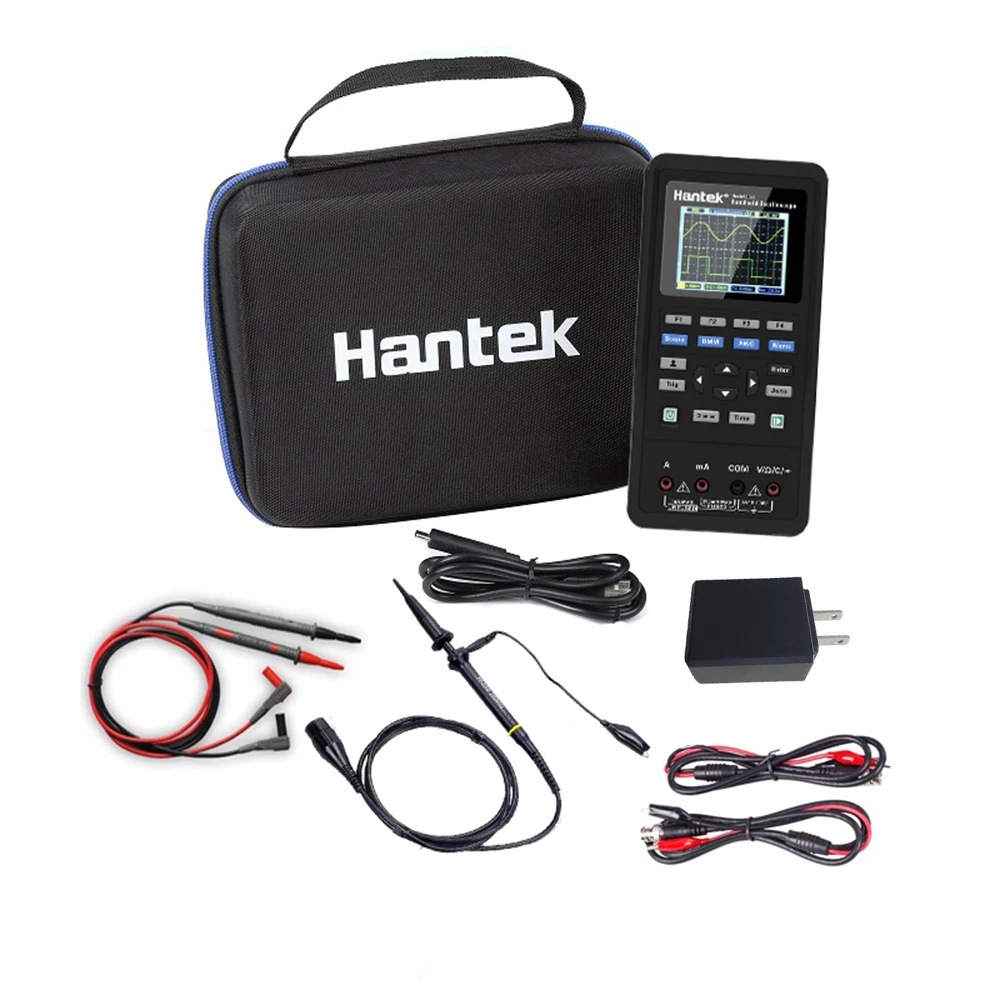

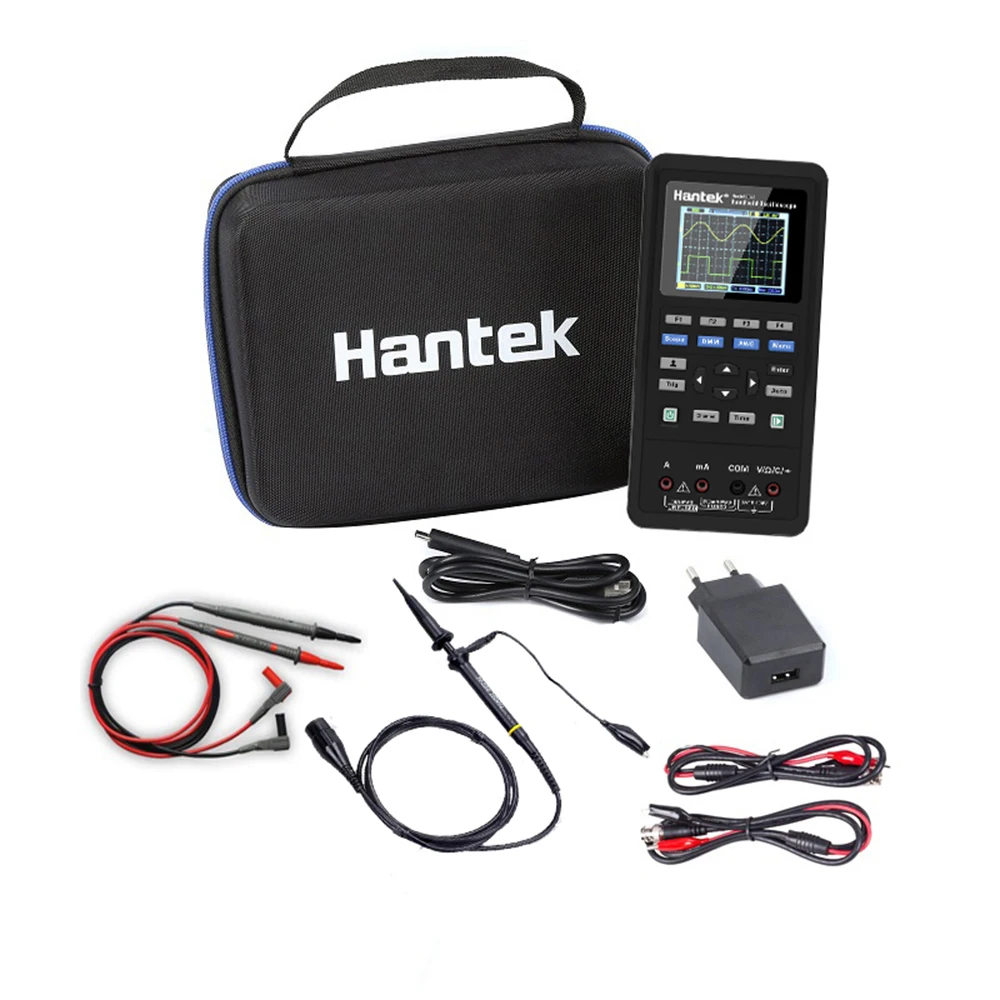

1*3 в 1 осциллограф

2 * зонды с зажимом

1 * испытательный зонд

1 * Адаптер питания

1 * USB кабель для зарядки

1 * мультиметр зонд

1 * сумка для хранения Модель Hantek2D72 Hantek2D42 Режим осциллографа Полоса пропускания 70 МГц 40 МГц Канал 2CH + DMM + AWG Горизонтальный Диапазон скорости образца 250MSa/s (одноканальный), 125MSa/s (двухканальный) Интерполяция формы волны (Sin x)/x Длина записи Макс. 6K для одноканального; 3K образцы на двухканальный Диапазон сек/Див 5ns/div ~ 500s/div 1, 2, 5 последовательностей Вертикальный Преобразователь A/D 8-бит, каждый канал выборку одновременно Диапазон Вольт/Див 10 мВ/див ~ 10 В/диват вход BNC Ограничение полосы пропускания, типичный 20 МГц Низкочастотная характеристика (-3 дБ) ≤ 10 Гц на BNC Время подъема на BNC, типичный ≤ 5 нс Точность вертикального усиления ± 3% для нормального или среднего режима приобретения Примечание: При использовании зонда 1X пропускная способность уменьшается до 6 МГц. Приобретение Режимы приобретения Нормальный Триггер Тип Кромка Режим Авто, нормальный, одиночный Уровень ± 4 деления от центра экрана Точность уровня срабатывания 0.2div × Вольт/div в пределах ± 4 делений от центра экрана Наклон Рост, падение, рост и падение Источник CH1/CH2 Вход Муфта DC, AC или GND Входное сопротивление, 25пф ± 3 пФ, 1мом ± 2% Соединитель постоянного тока Затухание зонда 1X, 10X Поддерживаемые факторы затухания зонда 1X, 10X, 100X, 1000X Максимальное входное напряжение 150VRMS Измерение Курсор Разница напряжения между курсорами: △в Разница во времени между курсорами: △T Автоматические измерения Частота, амплитуда Режим генератора произвольной формы Частота волны Синус: 1 Гц ~ 25 МГц Квадрат: 1 Гц ~ 10 МГц Рампа: 1 Гц ~ 1 МГц EXP: 1 Гц ~ 5 МГц Отбор проб 250MSa/s Амплитуда 2.5Vpp(50Ω) 5Vpp (высокое сопротивление) Разрешение частоты 0.10% Канал 1CH сигнал на выходе Глубина формы волны 512Sa Вертикальное разрешение 12 бит Выходное сопротивление 50 Ом DMM Максимальное разрешение 4000 штук Режимы тестирования DMM Напряжение, ток, сопротивление, емкость, Диод и вкл. Максимальное входное напряжение Переменный ток: 600 В, постоянный ток: 800 в Максимальный входной ток AC: 10A, DC:10A Входное сопротивление 10 МОм Условия измерения Диапазон Точность Разрешение Напряжение постоянного тока 400.00мв ± (0.8% + 5) 100 УФ 4,000 в 1МВ 40,00 в 10 мВ 400,0 в 100 мВ 600,0 в ± (1% + 2) 1 в Защита от перегрузки: 400 мВ: 250 В, другое: 600Vrms. Напряжение переменного тока 4,000 в ± (1.2% + 5) 1МВ 40,00 в 10 мВ 400,0 в 100 мВ 600,0 в ±(1.5% + 5) 1 в Частота: 40 Гц ~ 400 Гц; Частота 400 В и 600 В: 40 Гц ~ 100 Гц Постоянный ток 40,00 мА ± (1% + 2) 10uA 200.0ма ± (1.5% + 2) 100uA 4.000A ± (1.8% + 2) 1 мА 10.00A ± (3% + 2) 10 мА Защита от перегрузки: Само восстановление предохранитель: 200mA/250V, 4A и 10A погоды без предохранителя. Ток переменного тока 40,00 мА ± (1.3% + 2) 10uA 400.0ма ± (1.8% + 2) 100uA 4.000A ± (2% + 3) 1 мА 10.00A ± (3% + 5) 10 мА Частота: 40 Гц ~ 400 Гц; Само восстановление предохранитель: 200mA/250V, 4A и 10A погоды без предохранителя. Сопротивление 400.0Ω ±(1% + 3) 0.1Ω 4.000KΩ ±(1.2% + 5) 1 Ом 60.00KΩ 10 Ом 400.0KΩ 100 Ом 4.000MΩ 1KΩ 40,00mΩ ± (1.5% ± 3) 10 кОм Защита от перегрузки: 220Vrms Емкость 40.00nF ±(3% + 5) 10 пФ 400.0nF 100 пФ 4,000 мкФ 1nF 40,00 мкФ 10nF 100,0 мкФ 100nF Защита от перегрузки: 220Vrms Диод 0V ~ 2,0 V ВКЛ-ВЫКЛ <50 Ом Общие характеристики Дисплей Тип дисплея 2,8 inch64K цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах Разрешение дисплея 320 горизонтальных на 240 вертикальных пикселей Контрастность дисплея Регулируемый Источник питания Напряжение питания 100 В-240 В переменного тока, 50 Гц-60 Гц; Вход постоянного тока: 5 В постоянного тока, 2 А Энергопотребление <2,5 W Предохранитель T, 3A Аккумулятор 2600ма * 2 Экологический Рабочая температура 0 ~ 50 °C (32 ~ 122 °F) Температура хранения -40 ~ + 71 °C (-40 ~ 159,8 °F) Влажность ≤ + 104 ℉(≤ + 40 °C): ≤ 90% относительной влажности 106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60% относительная влажность Метод охлаждения Конвекция Высота Операционная и 3000 м (10000 футов) Не работает Механический шок Случайные вибрации 0,31g (среднеквадратичное значение от 50 Гц до 500 Гц, 10 минут на каждой оси Не работает 2,46 ГРМ от 5 Гц до 500 Гц, 10 минут на каждой оси Операционная система 50 г, 11 мс, полусинус
