Широкополосная секторная антенна для FPV самолет дрон 1,2-1,3 ГГц Video Rx Partom, Lawmate, Matek. SDR

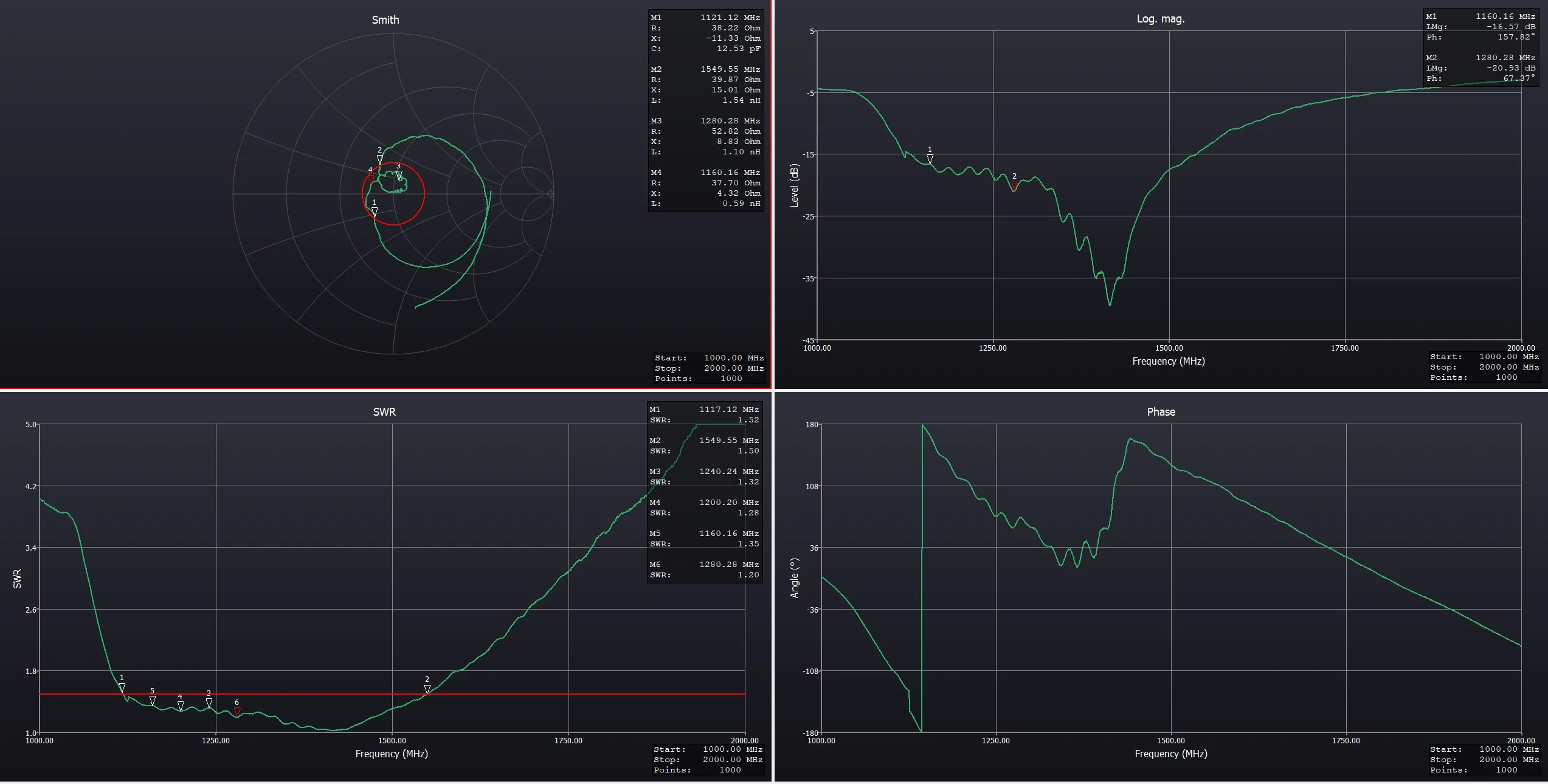

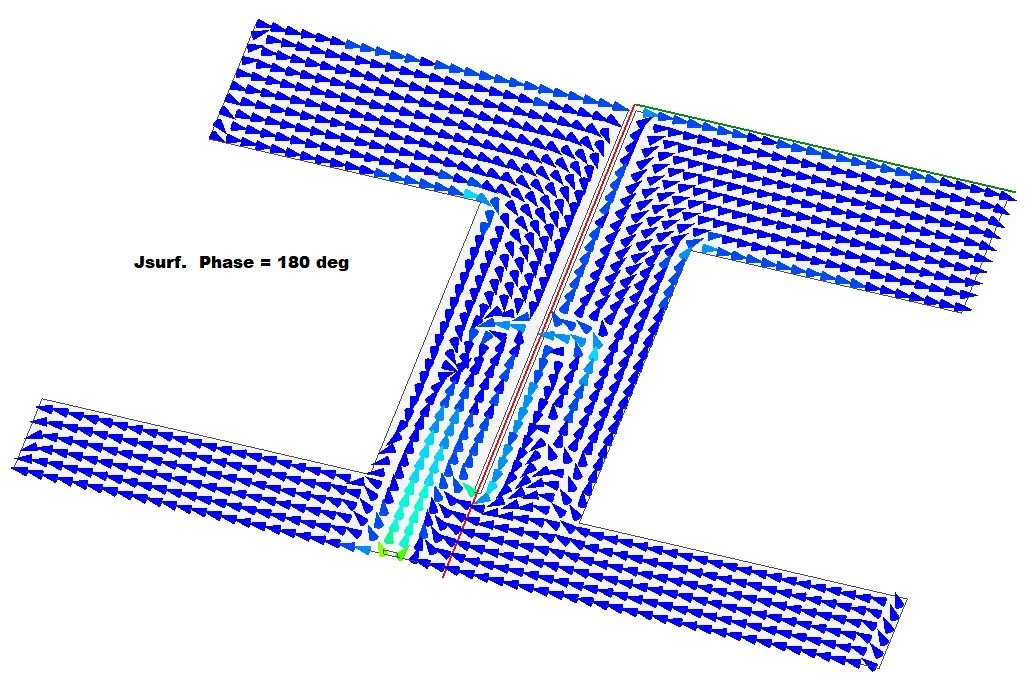

Секторная антенна, рабочий диапазон 1120 - 1550 МГц, КУ 5.4 дБи (кпд 90%), КСВ в ISM1200/1300M не хуже 1.5, ДН 120 гр горизонт, 60 гр вертикаль. Ширина полосы по уровню КСВ 1,5 ~400MHz - перекрывает весь диапазон на 1.2Г. Антенна, содержит симметрирующее устройство (балун), ток не будет затекать на оплетку и искажать ДН, хорошо работает с длинным кабелем.

Материал FR4, медь, покрытие лужение, вес с разъемом 22 грамма.

Подходит под все частоты диапазона, как на прием, так на передачу 1160МГц, 1200МГц, 1240МГц, 1258МГц, 1280МГц, 1320МГц, 1360МГц

максимальная проверенная мощность на передачу 8 ватт.

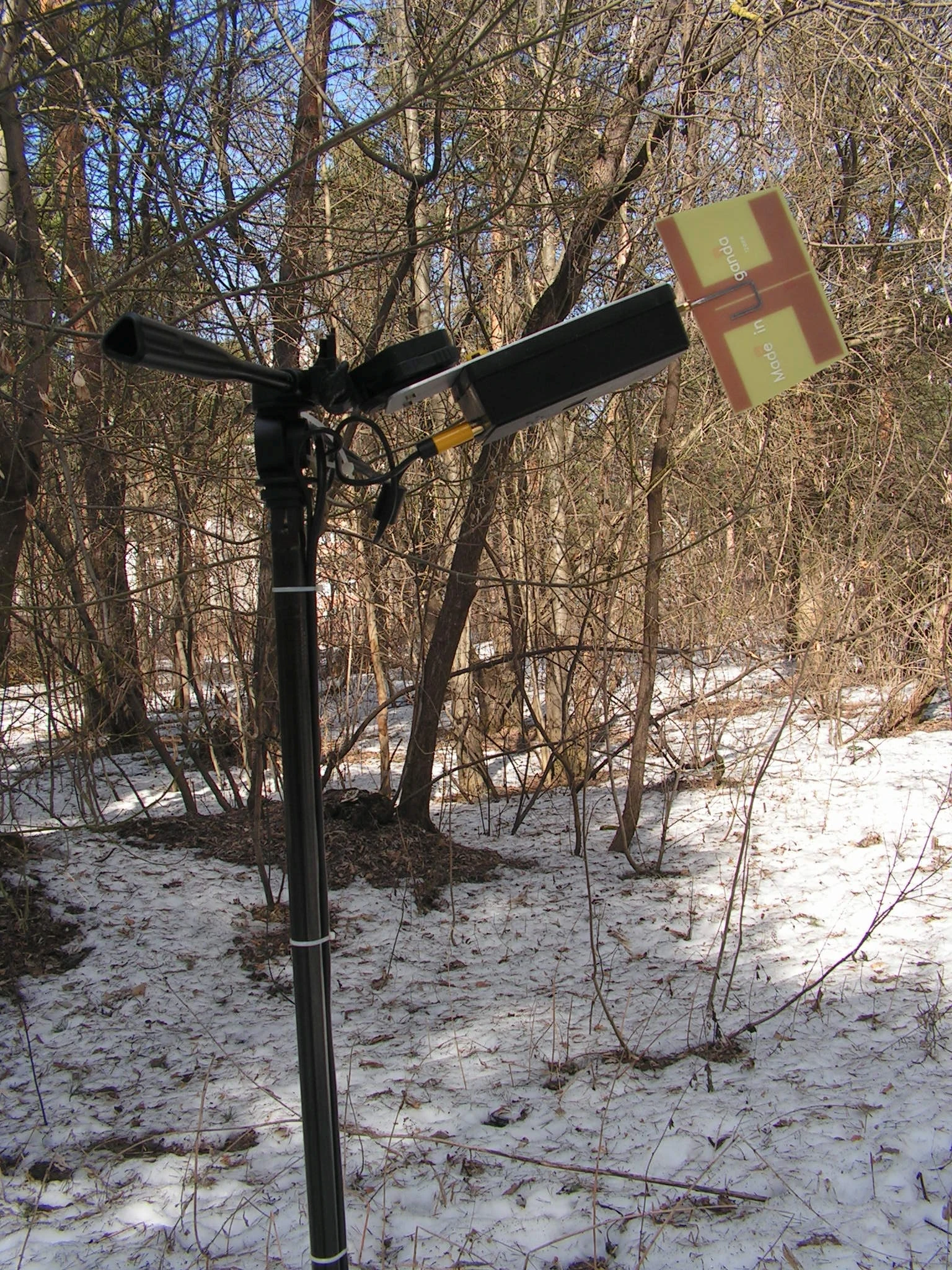

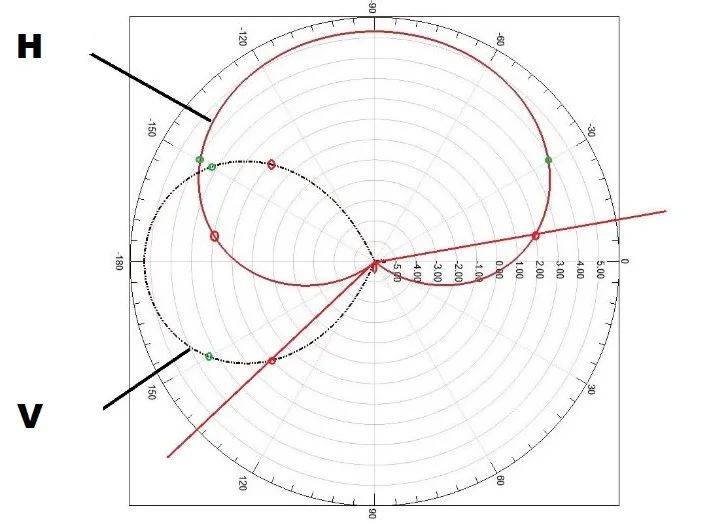

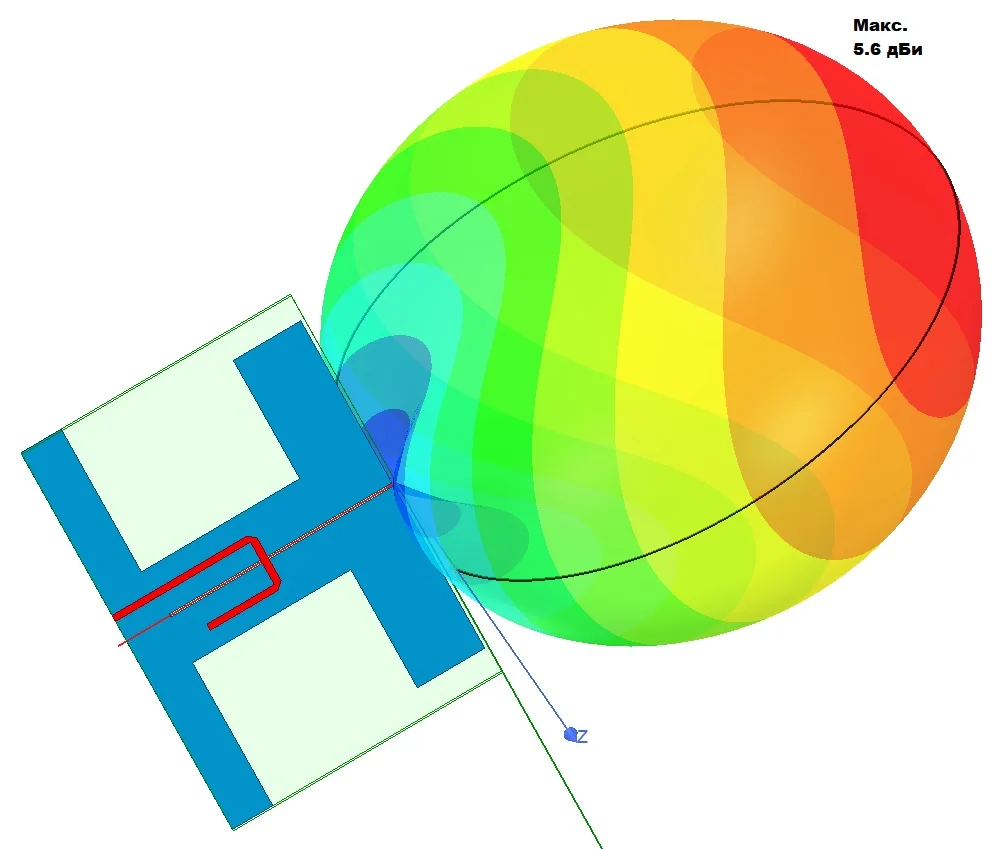

Данные антенны для использования на видеоприемнике или базовой станции. Рабочее положение вертикальное, рабочий сектор 120 градусов в горизонте и 60 градусов по вертикали, КУ около 5.4 дБи.

Оптимально работают с

A) антеннами вертикальной поляризации РСВ версии на 1160,1200, 1240, 1280 МГц

https://aliexpress.ru/item/1005002605387975

Б) диполями с балуном на 1160,1200, 1240, 1280 МГц

https://aliexpress.ru/item/1005002373764150

Wide Band Sector Antenna (with wide band balun) for FPV 1120 - 1550 MHz VSWR <1.5, 5,4 dBi, 120Hх60V

weight 22 g.

Ослабление сигналов растительностью

https://disk.yandex.ru/i/OIVArWMvjsohbw

Дифракция радиоволн.Зоны Френеля

https://disk.yandex.ru/i/gk94W5PIhNRX0g

* Примечание

На графике (КУ от частоты) точность измерения абсолютного значение КУ   +\- 1.2 дБ
