Обратите внимание, что цвет дисплея цифровой трубки контроллера красный, что немного отличается от того, который показан на рисунке. Пожалуйста, не покупайте, если вас это не устраивает. 1. Особенности продукта: 1: полностью цифровая схема, новая схема обнаружения нулевого перехода, точный контроль тока и времени 2: внешний двунаправленный Тиристор для поддержки тиристора высокой мощности 3: совместим с источником питания 50 Гц и 60 Гц, контроллер автоматически судит 4: Диапазон регулировки тока 30-99%, диапазон контроля времени 1-99 циклов (1 цикл = 20 миллисекунд) 5: два 0,56 дюйма высокой яркости цифровой дисплей трубки 6: Нажмите, чтобы настроить параметры, операция более удобна 7: панель управления дисплеем содержит индикаторы состояния и гудки, и инструкции более интуитивно понятны 8: Простая установка, удобная для клиентов, чтобы установить производственный точечный сварочный аппарат самостоятельно

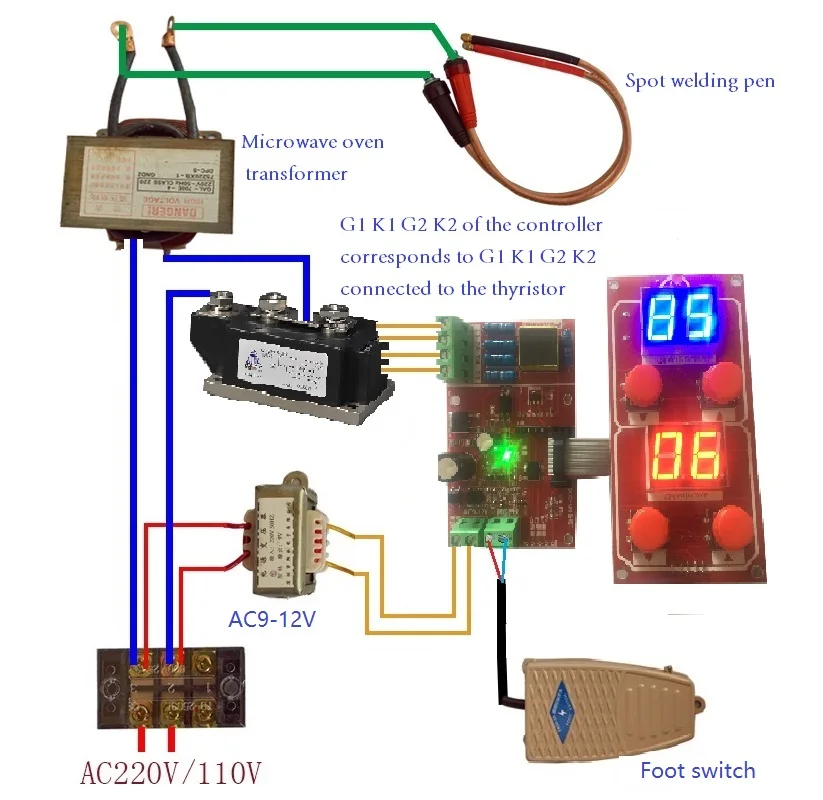

Ссылка на схему физической проводки

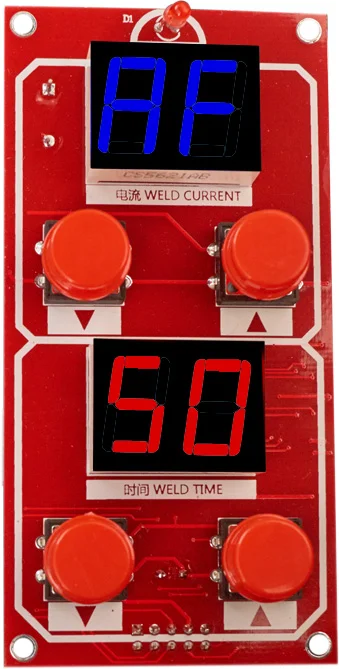

2: описание кода панели 1: после включения системы отображается частота тока Частота тока, если она 50 Гц, она будет отображаться как показано ниже
Частота тока, если она 60 Гц, она будет отображаться как показано ниже
Примечание: При отображении AF 00 это означает, что используется источник питания постоянного тока или сигнал с нулевым пересечением не обнаружен, и контроллер не может работать. Пожалуйста, замените Источник питания переменного тока.

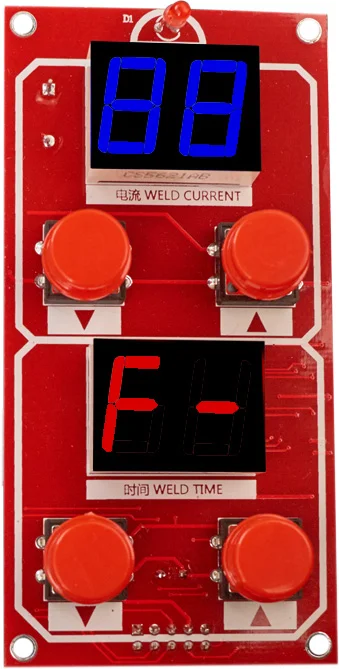

После включения, звуковой сигнал будет звуковой сигнал дважды и войти в состояние сварки 3: когда ножной переключатель включен, красная цифровая трубка отображает F-, что означает, что ножной переключатель закрыт.
Включение и выключение зуммера Нажмите на кнопку увеличения и уменьшения тока одновременно, чтобы включить звуковой сигнал Нажмите время, чтобы увеличить и уменьшить одновременно, выключите зуммер
