BM8039D – базовый GSM-модуль на din-рейку для построения разнообразных систем охраны и/или управления различными объектами с помощью СМС-сообщений. Одно из основных «мест службы» - охрана и одновременно управление котельной либо электрическими обогревателями частного дома. Однако, часто модуль BM8039D используют и для профессиональных целей: дистанционное управление и контроль различных производственных объектов и оборудования. Под конкретную задачу, область применения, особенности объекта контроля... модуль настраивается пользователем самостоятельно с помощью удобной программы для компьютера "Конфигуратор". Благодаря этому обеспечивается не превзойденная универсальность модуля BM8039D и простота его запуска в работу.
Технические характеристики
Диапазон напряжений питания (B)
9…12
Количество встроенных реле управления (шт)
2
Потребляемый ток, не более (мА)
50
Рекомендованная температура эксплуатации (°С)
0…70
Напряжение коммутации (В)
220
Ток коммутации силового реле (А)
2
Диапазон измерения температуры, град.С
–55…125
Тип беспроводного канала
GSM 900/1800
Количество каналов охраны (шт)
24
Количество выходов (шт)
6
Количество выходов с TTL уровнями (шт)
4
Количество СМС-сообщений максимальное (шт)
256
Количество линий 1-wire (шт)
2
Количество датчиков на каждую линию 1wire (шт)
16
Рекомендованные датчики температуры
DS18B20, DS18S20, DS1822
Вес
356
Инструкции
Инструкция
Подробное описание 1.05
Подробное описание 1.07
Актуальная прошивка модуля 1.07t
Электрическая схема BM8039D
Схема SIM800C
Примеры настройки и часто задаваемые вопросы по BM8039
Особенности
Универсальность и гибкость настроек, возможности для расширения функций с помощью дополнительных блоков
Программа "Конфигуратор" для самостоятельной настройки под конкретные условия работы и решаемые задачи
Андроид - приложение для удобства управления
Возможность начать построение системы управления с простых задач и добавлять возможности по мере необходимости
Принцип работы
Устройство контролирует состояние входных линий и линий и с помощью СМС-сообщений передает информацию владельцу. С помощью СМС пользователь может посылать команды управления на блок BM8039D и дистанционно включать и выключать электроприборы, устанавливать поддерживаемую температуру
Функции
Контроль входных охранных линий (шлейфов)

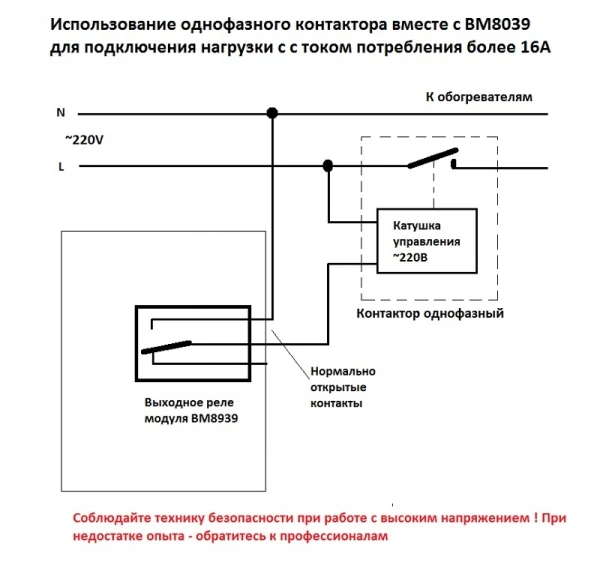

СМС управление выходными линиями
Измерение температуры в разных точках (до 32-х)

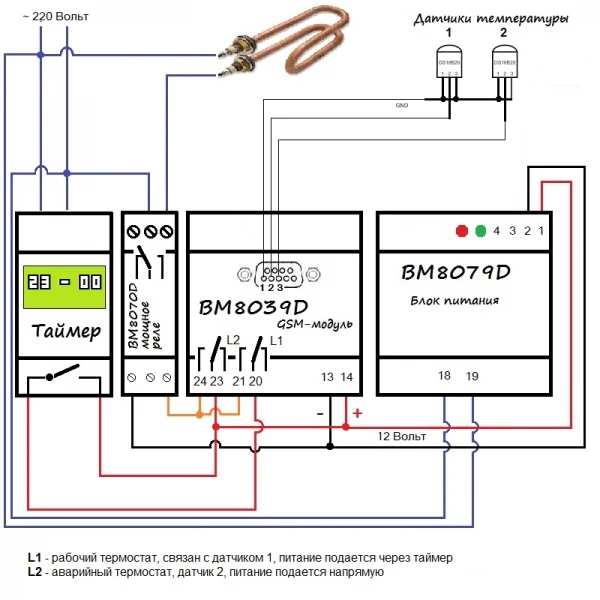

Поддержание заданной температуры - режим термостат
Измерение текущих значений аналоговых датчиков (с помощью дополнительного модуля MP309)
Примеры решений
Дровяная печь с смс-управлением! Не верите? Читайте…
Применении блока BM8039 «Гардиан»
Контроль и управление температурой на даче
Дополнительная информацияДополнительный устройства для построения систем охраны и управления(см. закладку Сопутствующие товары)
1. Источник питания PW1221B/RS-25-12 или источник бесперебойного питания - BM8079D или PW1240UPS.
2. Аккумулятор для бесперебойного источника тока - NT800.
3. В качестве усилителя мощности звука для сирены можно применить BM057, BM2033 и другие подобные.
4. В качестве охранного датчика мы рекомендуем "Датчик движения" MA802.
5. SN18B20 - Датчик температуры в водонепроницаемом исполнении для установки на улице.
6. Светодиод для внешней установки – любой с током до 20мА и рабочим напряжением не более 2.5 В.
7. Считыватель для ключей IButton - наборы NT801/1 или NT801/2 - вандалоустойчивый.
8. Датчики дыма - BM8039S
9. Аналого-Цифровой Преобразователь для подключения аналоговых датчиков MP309.
10. Блок расширения входов/выходов BM8069D - это 4 дополнительный реле, 2 шины для подключения термодатчиков.
11. Дополнительные датчики температуры - NМ18B20, это набор из двух датчиков DS18B20+
Статьи
Экосистема охранных устройств для дома, дачи, офиса и склада
Для владельцев Андроид-смартфонов и наших охранных и управляющих GSM систем «Гардиан» BM8039 и BM8039D
Блок 4-канального АЦП для GSM охранного устройства «Гардиан»
Охранная сигнализация гаража на основе Гардиан и датчиков
Интеллектуальное управляющее охранное устройство GSM «Гардиан» BM8039
Интеллектуальное управляющее охранное устройство GSM «Гардиан» BM8039 (окончание)
Закрываем дачный сезон

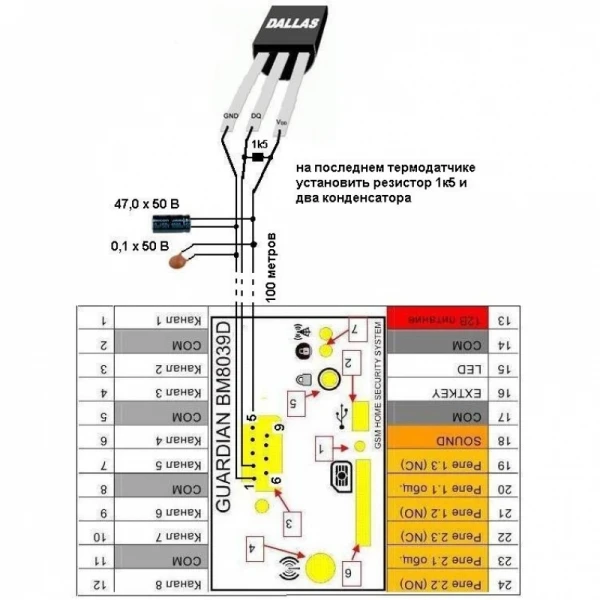

Подключение датчиков температуры DS18B20

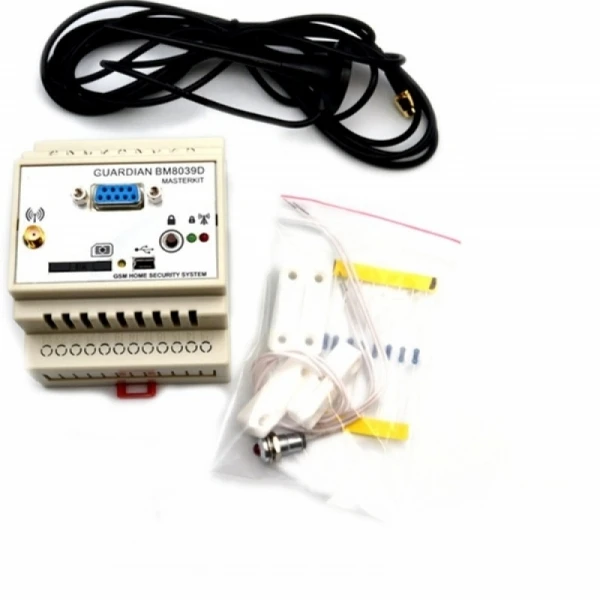

Комплект поставки
GSM антенна - 1 шт.
Датчики герконовые - 2 шт.
Резистор для шлейфа - 10 шт.
Выносная кнопка для постановки на охрану - 1 шт.
Модуль BM8039D - 1 шт.
Краткая инструкция (полную скачать с сайта) - 1 шт.
Что потребуется для сборки
Изучите, пожалуйста, закладку СОПУТСТВУЮЩИЕ ТОВАРЫ: это поможет Вам в полной мере использовать возможности устройства.
Меры предосторожности
Внимание! Перед включением модуля обязательно подключите GSM антенну, поставляющуюся в комплектации. Если модуль находится под питанием, то нельзя отключать антенну! Несоблюдение данного требования приведет к выходу устройства из строя.
