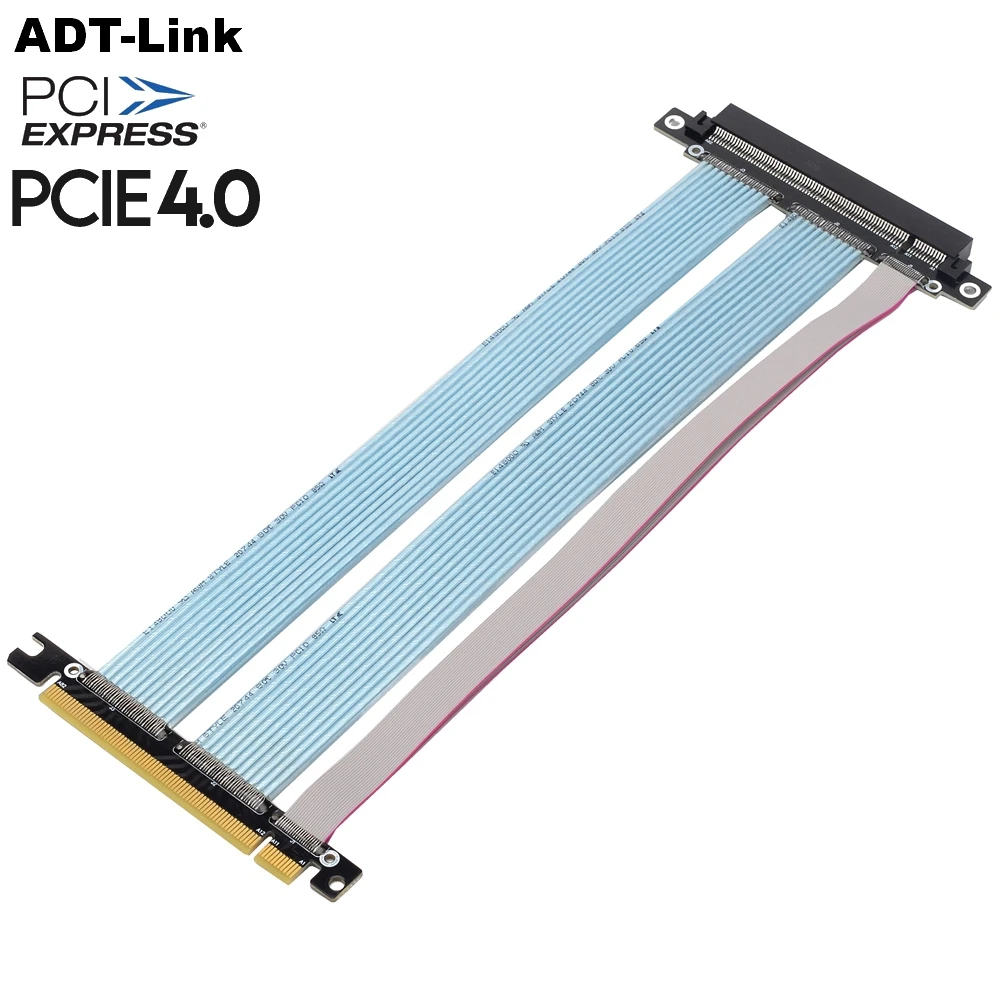

ADT-Link PCI express 4,0x16 удлинительНазвание бренда: ADT-LINK
Название продукта: Удлинительный кабель PCIe 4,0x16
Модель продукта: R3334W, R3334W-TS
Скорость передачи: PCIe4.0 x16 Полная скорость, 256G/bps (макс.)
Длина провода: 10 см, 15 см, 20 см, 25 см, 30 см, 35 см, 50 см, 80 см, 100 см Длина может быть изменена,
Применение: видеокарта PCIe 4,0x16 к кабелю PCIe x16
Адаптированные графические карты: GTX3080 RX5700xt, поддержка всех графических карт PCIe 4,0 за последние три года
ADT PCIE 4,0 удлинитель серии часть-номер и Фото:
Номер детали
Описание
Полоса пропускания
R3334W
PCI-E x16 поворотВертикальные удлинительные кабели 180 градусов
PCIe 4,0x16 (256G/bps)
R3334W-TS
Вертикальные удлинительные кабели PCI-E x16 reverse 180 градусов
PCIe 4,0x16 (256G/bps)
R3335W
Вертикальный Удлинительный кабель PCI-E x16 с поворотом на 90 градусов
PCIe 4,0x16 (256G/bps)
R3335W-BK
PCI-E x16 Поворот 90 градусов шина вертикальные удлинительные кабели с кронштейном
PCIe 4,0x16 (256G/bps)
R3335W-ROG
PCI-E x16 Поворот 90 градусов шина вертикальные удлинительные кабели для Asus ROG чехол
PCIe 4,0x16 (256G/bps)
Описание длины кабеля:

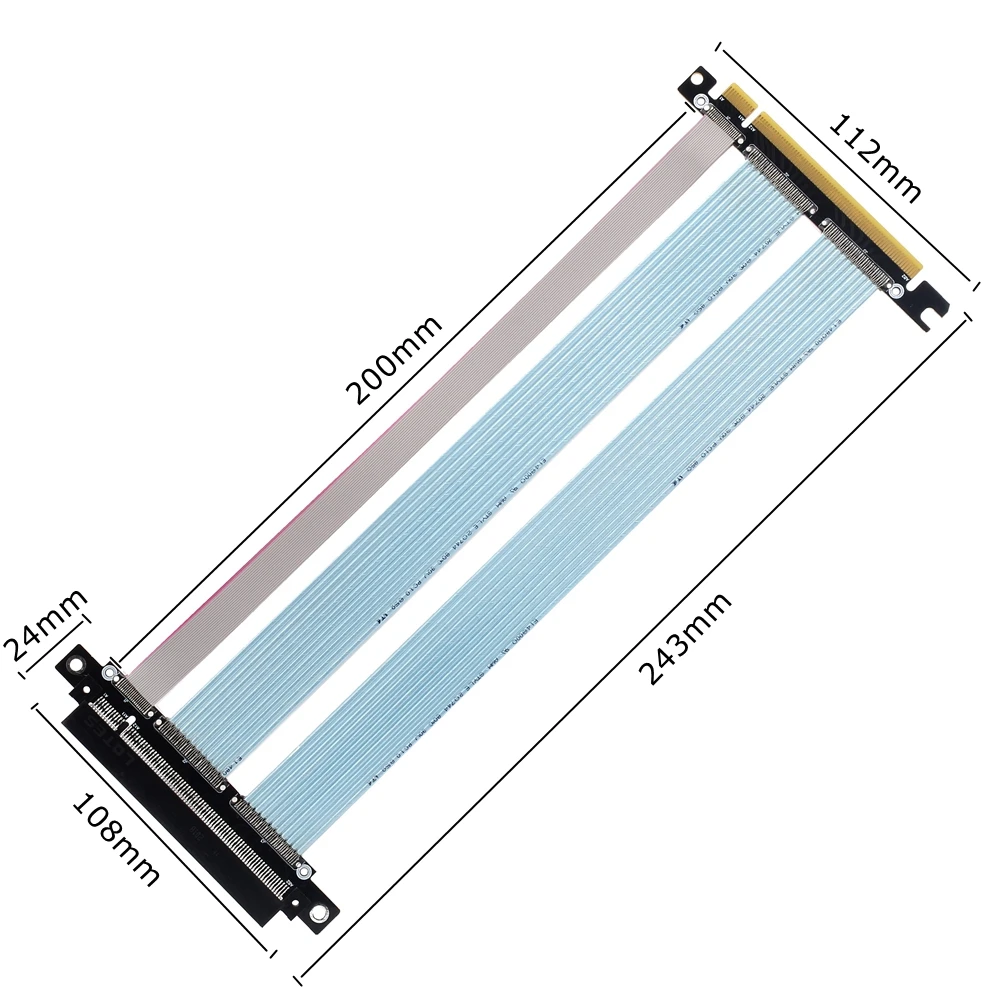

Длина провода относится к части видимого провода. В комплект не входят печатная плата и разъем. Для длина провода, пожалуйста, обратитесь к 20 см кабель со стрелками на рисунке ниже.
Преимущества продукта:
1. Продукт использует высокоскоростную экранированную линию передачи, высокая частота поддерживает стабильную передачу PCIe 4,0 X16.
2. Уникальное индивидуальное Экранирование laneway предотвращает внешние EMI/EFI и помехи между каналами. Секционная конструкция обеспечивает вентиляцию воздуха и снижает рабочие температуры для лучшей общей производительности системы.
3. Реконструированные провода и разъемы подходят для PCIe 4,0. Качественные позолоченные контакты для обеспечения целостности сигнала.
4. Разработан с сверхмощными соединениями на PCB/кабельные соединения для повышения долговечности.
Рекомендации:
Так как многие ПК Шасси в настоящее время на рынке поставляются с PCIe riser кабелями и удлинителями, проверенными только для работы PCIe Gen 3,0, могут возникнуть некоторые проблемы стабильности системы при использовании в комбинации с устройствами PCIe Gen 4,0. Если у вас возникли проблемы с стабильностью, такие как движение мыши, BSOD или зависание, пожалуйста, следуйте рекомендациям по поиску неисправностей ниже, чтобы определить проблему:
1. Изменение настройки слота PCIe-Опция конфигурации слота PCIe находится в системной BIOS. Измените настройки тока на Gen 3,0, затем сохраните и выйдите из BIOS. После перезагрузки системы проверьте, сохраняется ли проблема стабильности.Примечание! Для получения дополнительной информации о вашей системе BIOS и настройках, пожалуйста, обратитесь к руководству пользователя системы/материнской платы.
2. Переустановите устройства-например, снимите кабель и расширитель и установите графическую карту PCIe Gen 4,0 непосредственно на разъем PCIe x16 на материнской плате. Убедитесь, что опция конфигурации слота PCIe установлена на Gen 4,0 (или Auto), а затем проверьте, сохраняется ли проблема стабильности.Примечание! Примените этот шаг к любым устройствам Gen 4,0 в вашей системе, подключенным переходными кабелями и удлинителями.
Если шаг устранения проблем устраняет проблемы стабильности вашей системы, это указывает на то, что кабель и расширитель riser не могут быть совместимы с PCIe Gen 4,0 или могут быть неисправны, если он не был подтвержден поставщиком.
Идеальным решением в этом чехол будет замена неисправного кабеля и удлинителя, который совместим с PCIe Gen 4,0 и подтвержден для совместимости с вашим устройством PCIe Gen 4,0. Если это в настоящее время невозможно, подумайте о том, чтобы сохранить устройства, подключенные непосредственно к материнской плате. Однако, если прямое подключение к устройству по какой-либо причине не является привлекательным, вы можете рассмотреть возможность установки опции конфигурации слота PCIe в BIOS до Gen 3,0 в качестве обходного пути.

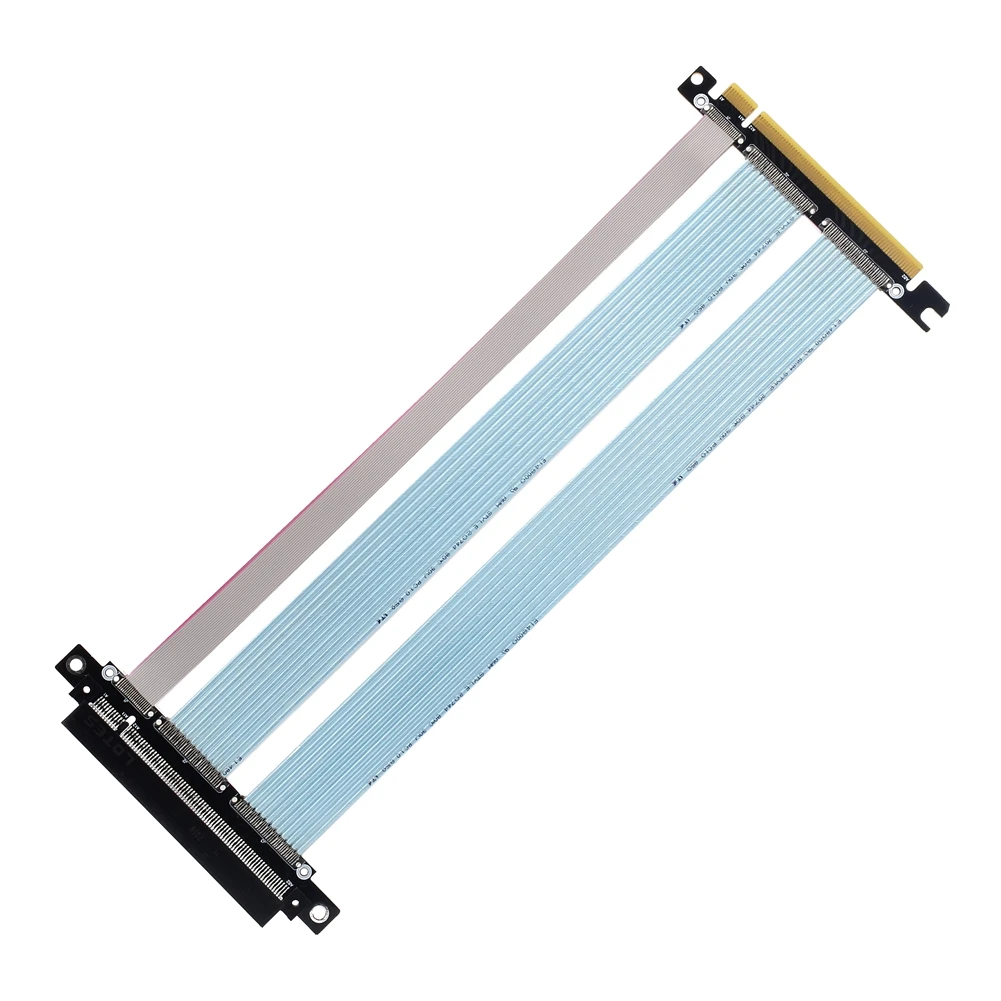

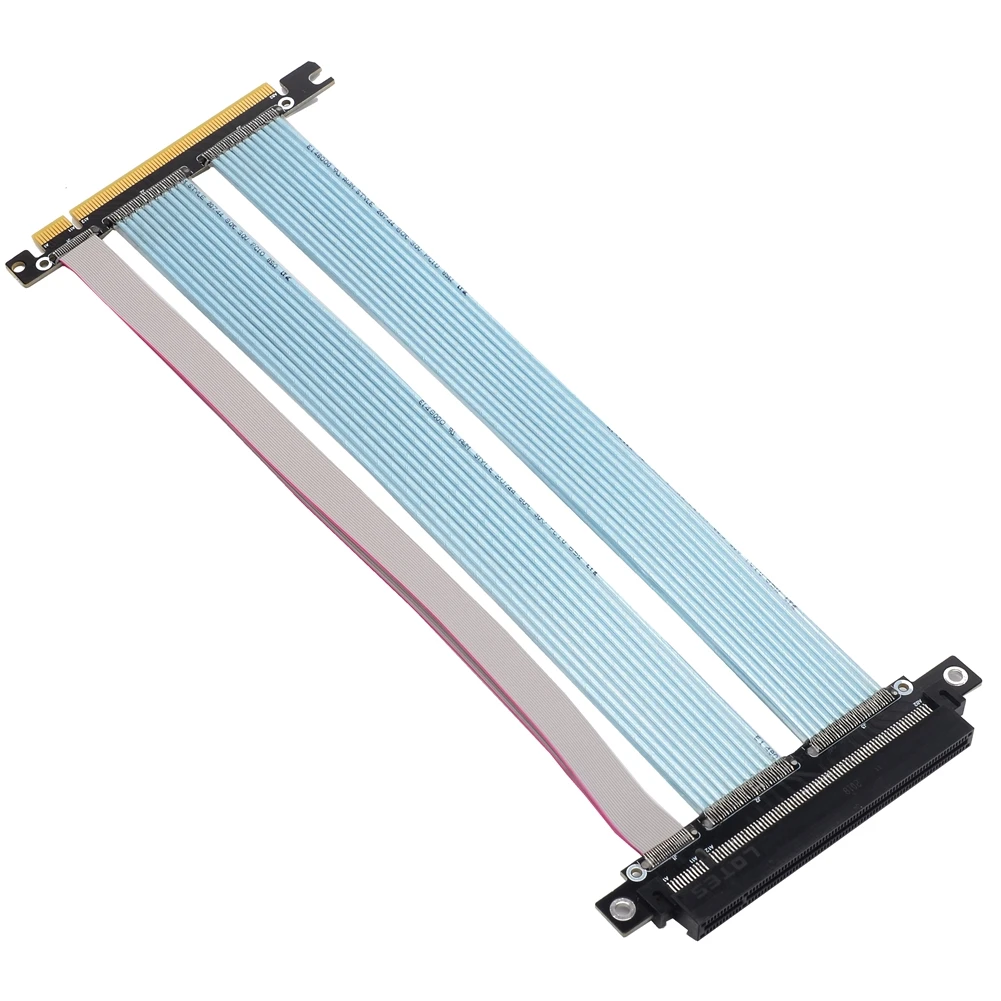

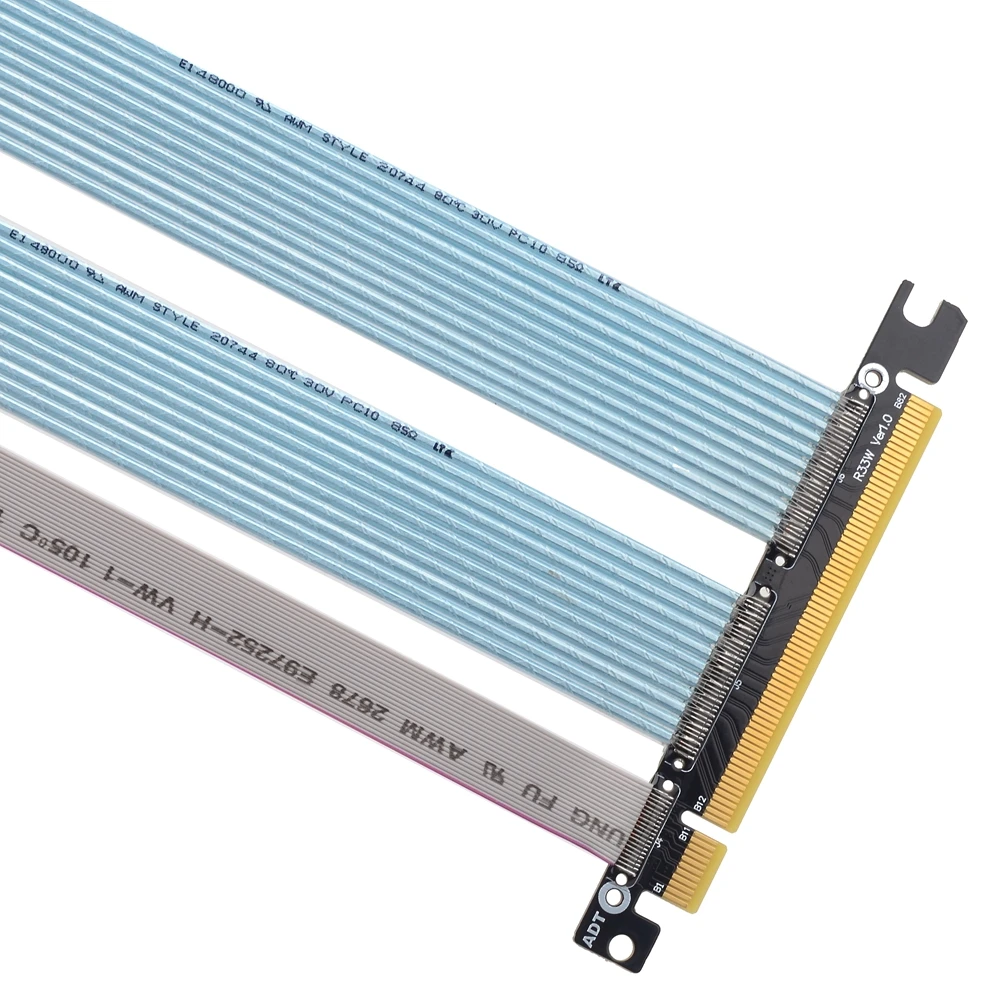

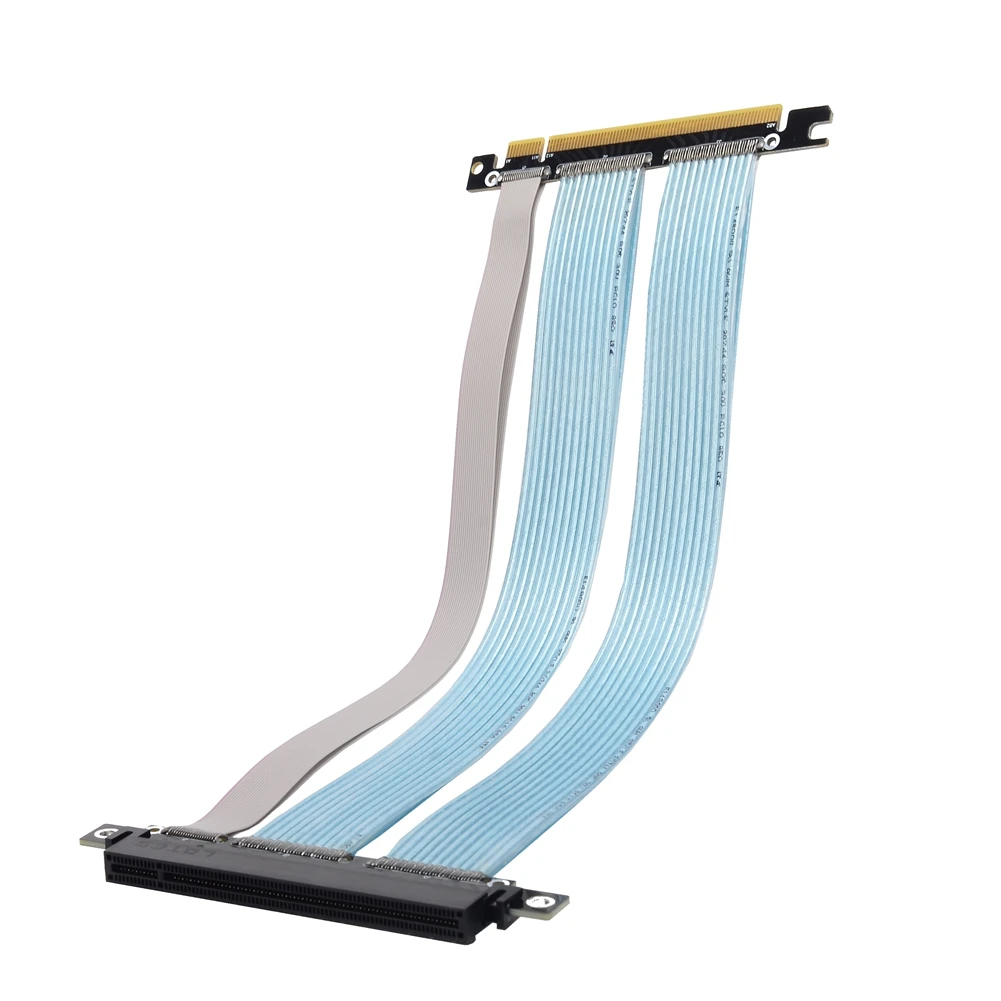

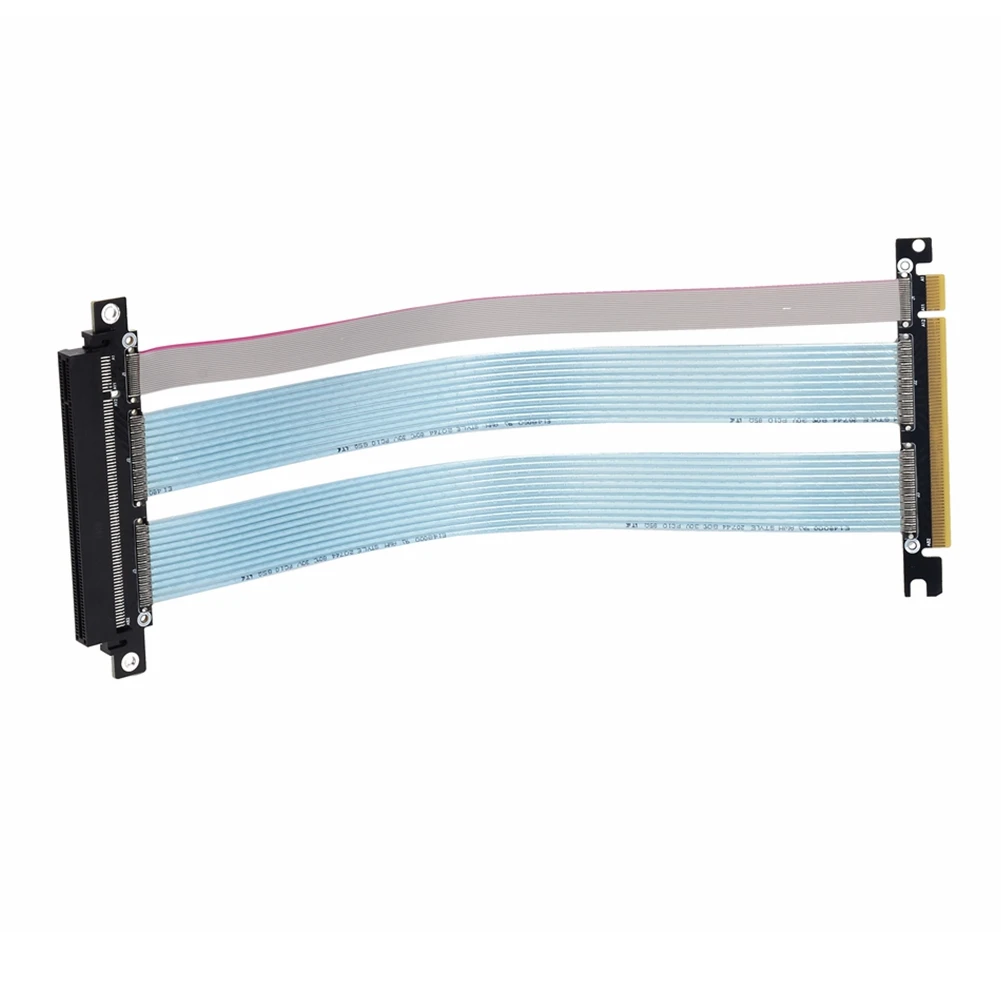

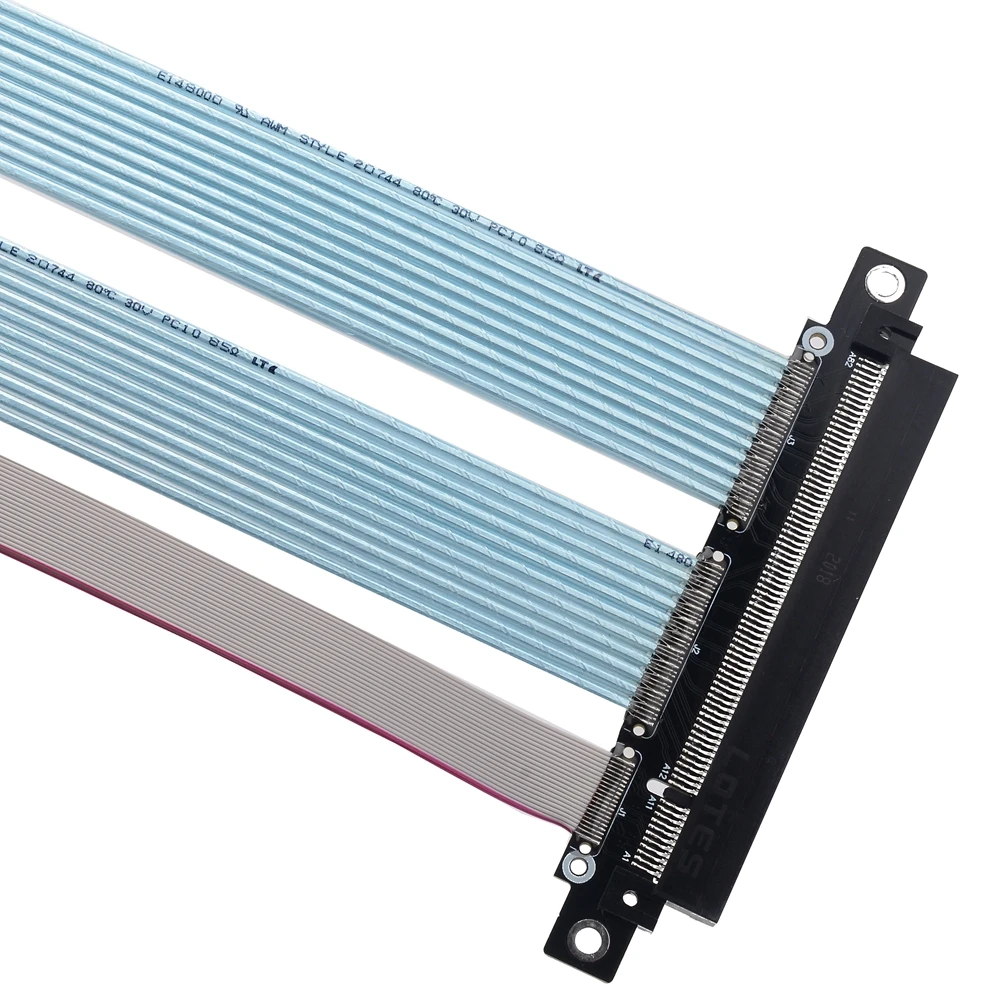

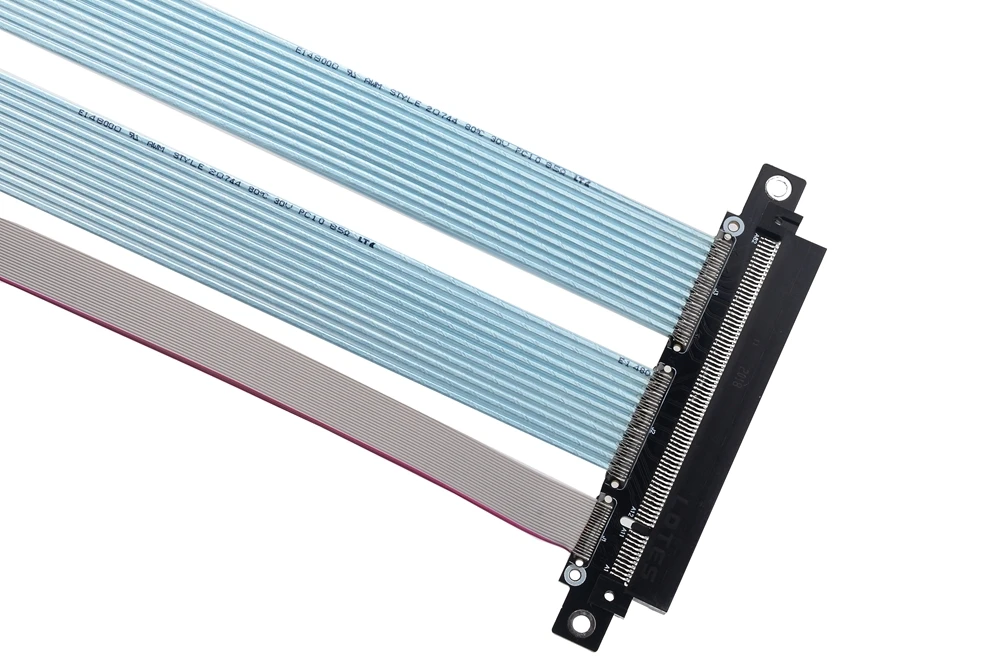

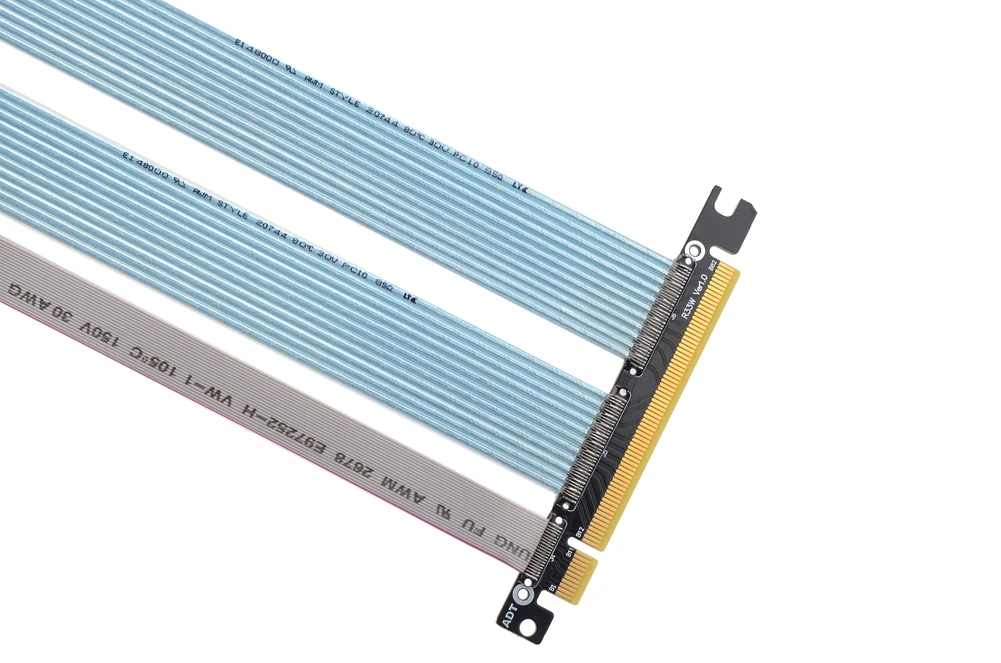

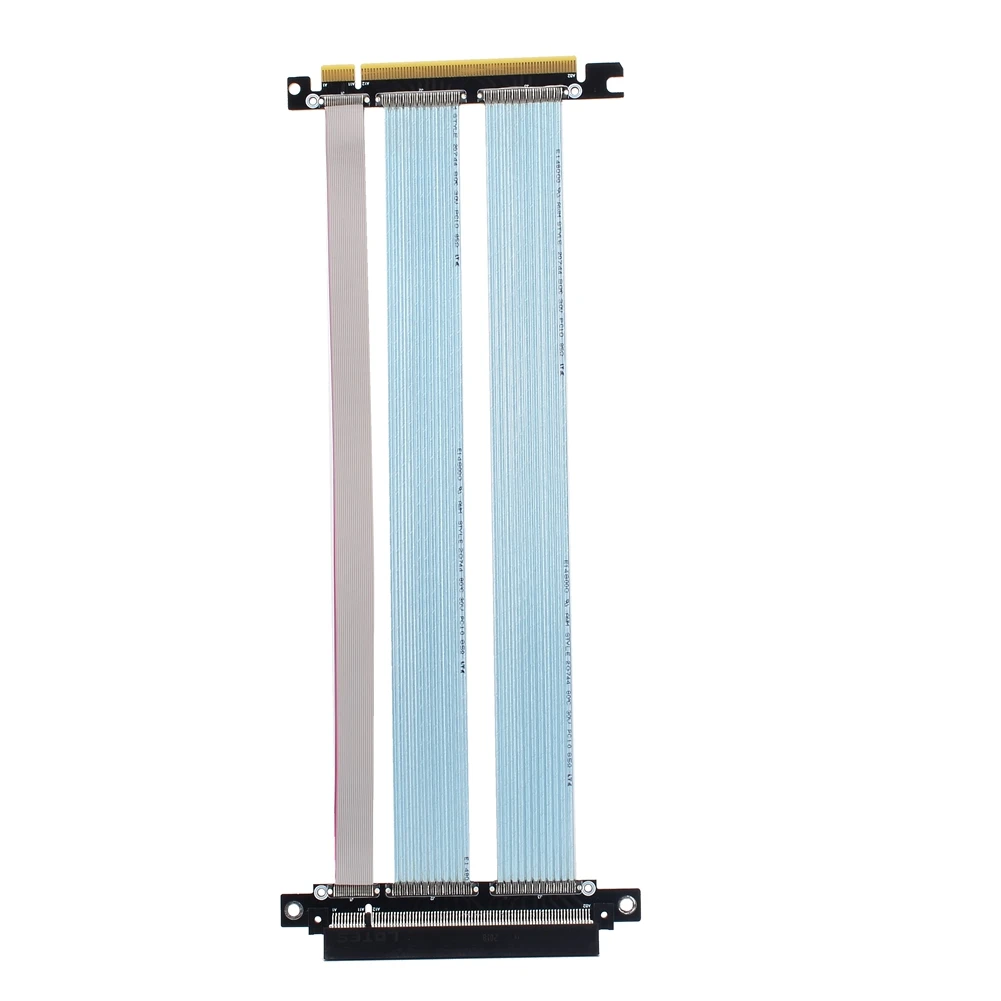

Фото:
