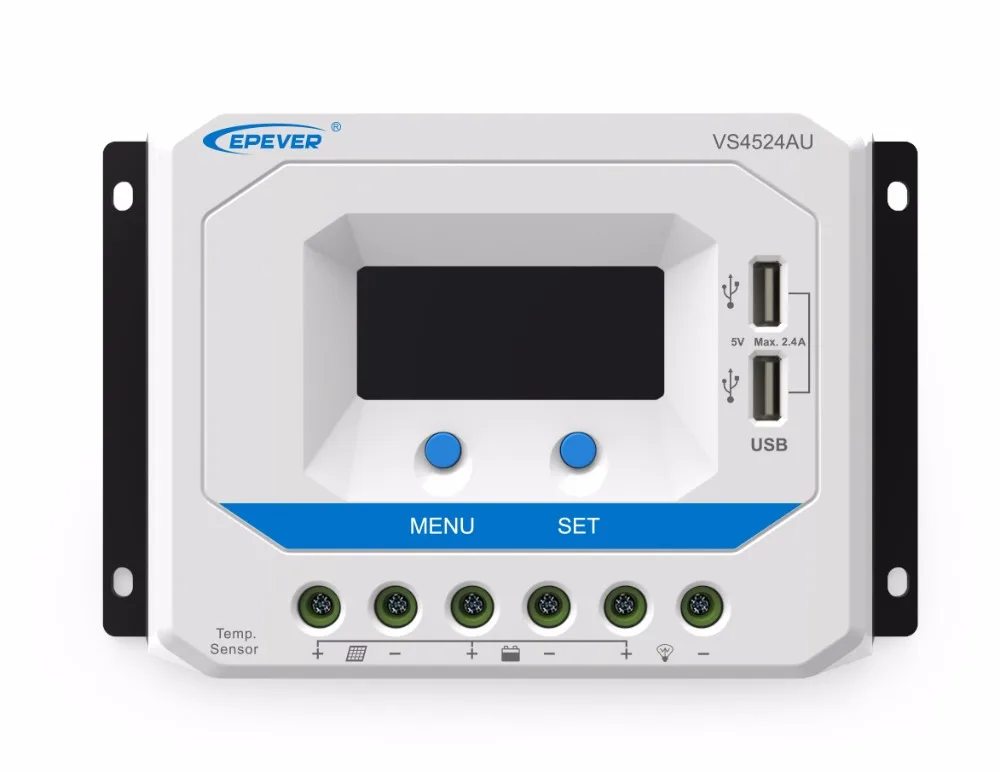

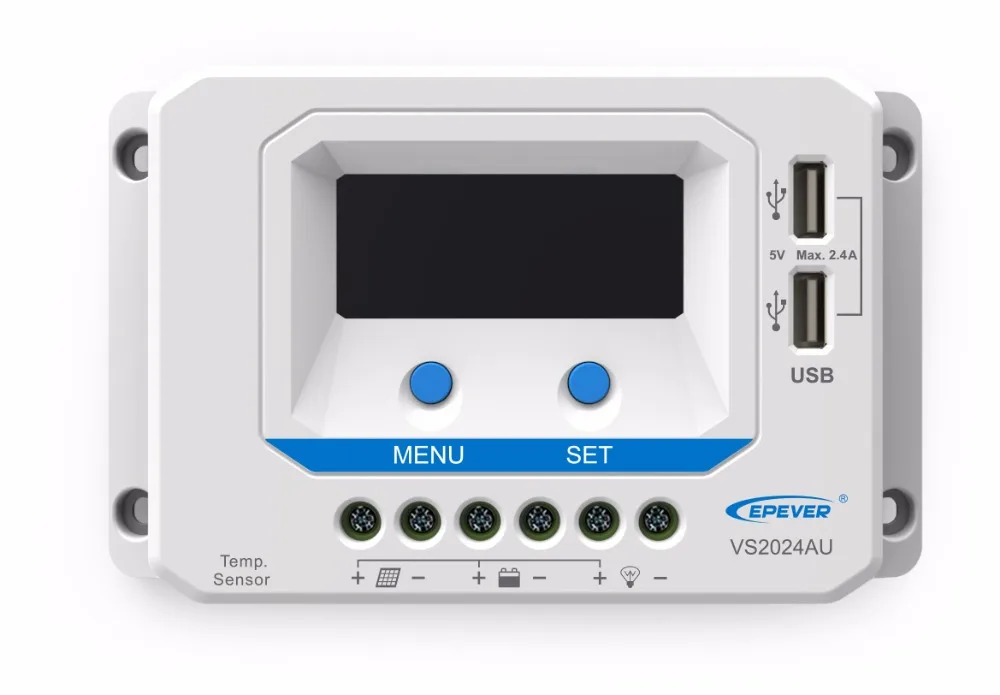

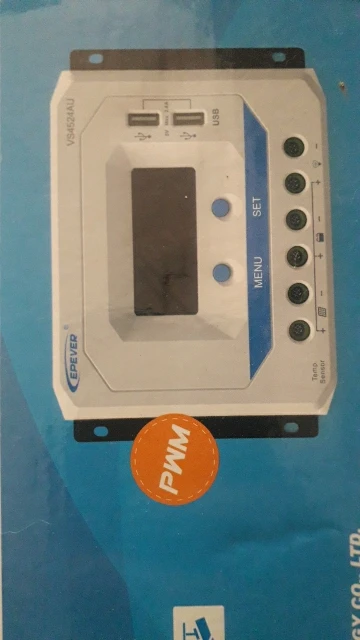

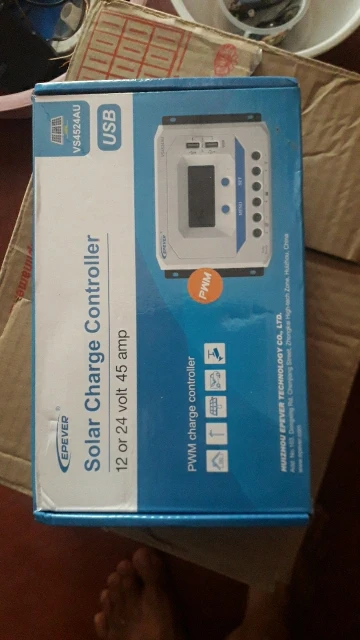

Регулятор заряда Viewstar, контроллер заряда для солнечные батареи EPSolar, 10 А, 20 А, 30 А, 45 А, 60 А, VS1024AU, VS 2024AU, VS3024AU, VS4524AU, VS6024AU, 12 В, 24 В

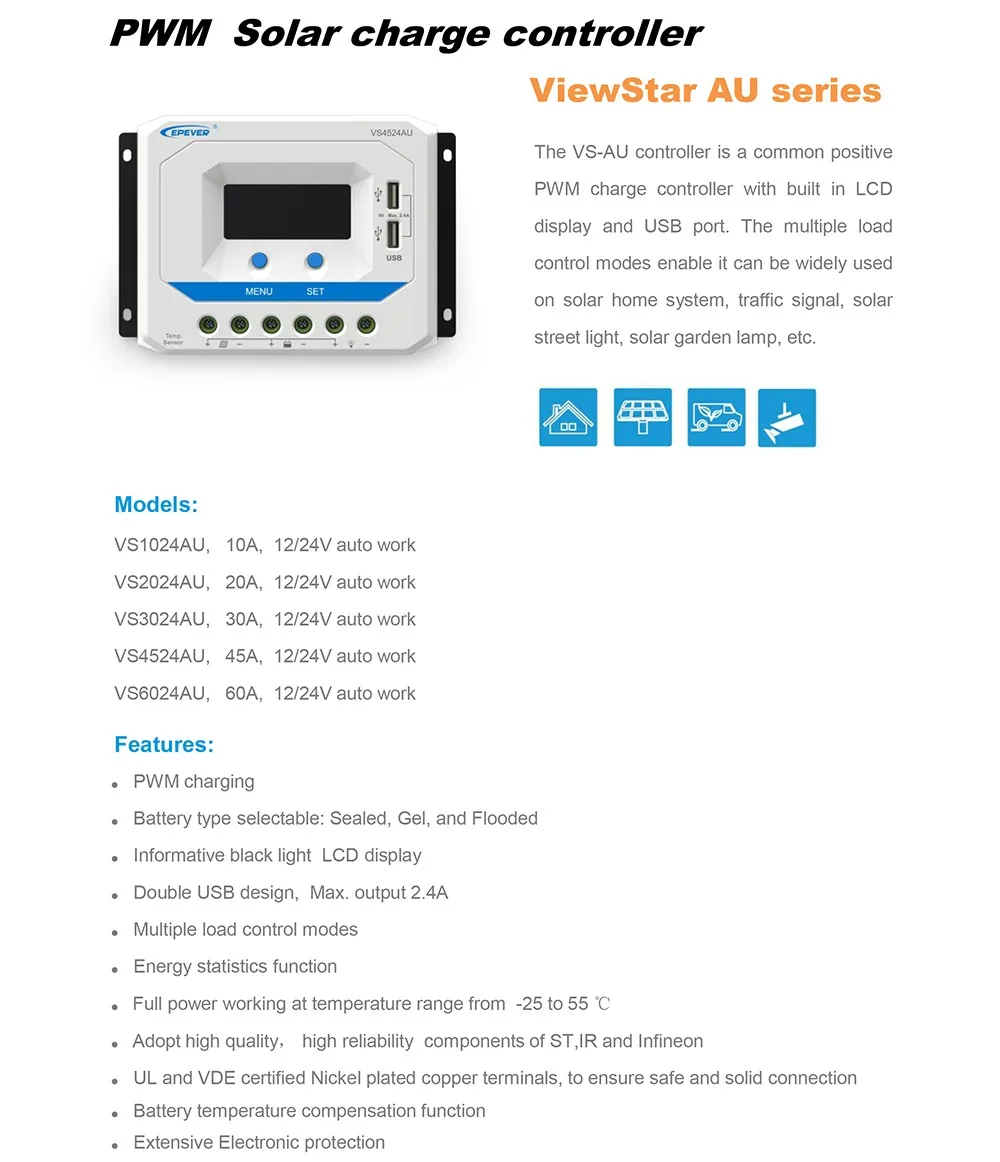

Обзор:

Контроллер заряда VS-AU-это контроллер заряда PWM со встроенным ЖК-дисплеем, который использует самую передовую цифровую технику. Различные режимы контроля нагрузки позволяют широко использовать его на солнечной домашней системе, сигнал дорожного движения, солнечный уличный светильник, Солнечная садовая лампа и т. д.

Характеристика:

Используйте высококачественные компоненты ST,IR и Infineon, чтобы убедиться, что продукт использует срок службы-3 стадии с интеллектуальной функцией ШИМ зарядкой: навалом, повышением/выравниванием, поплавком

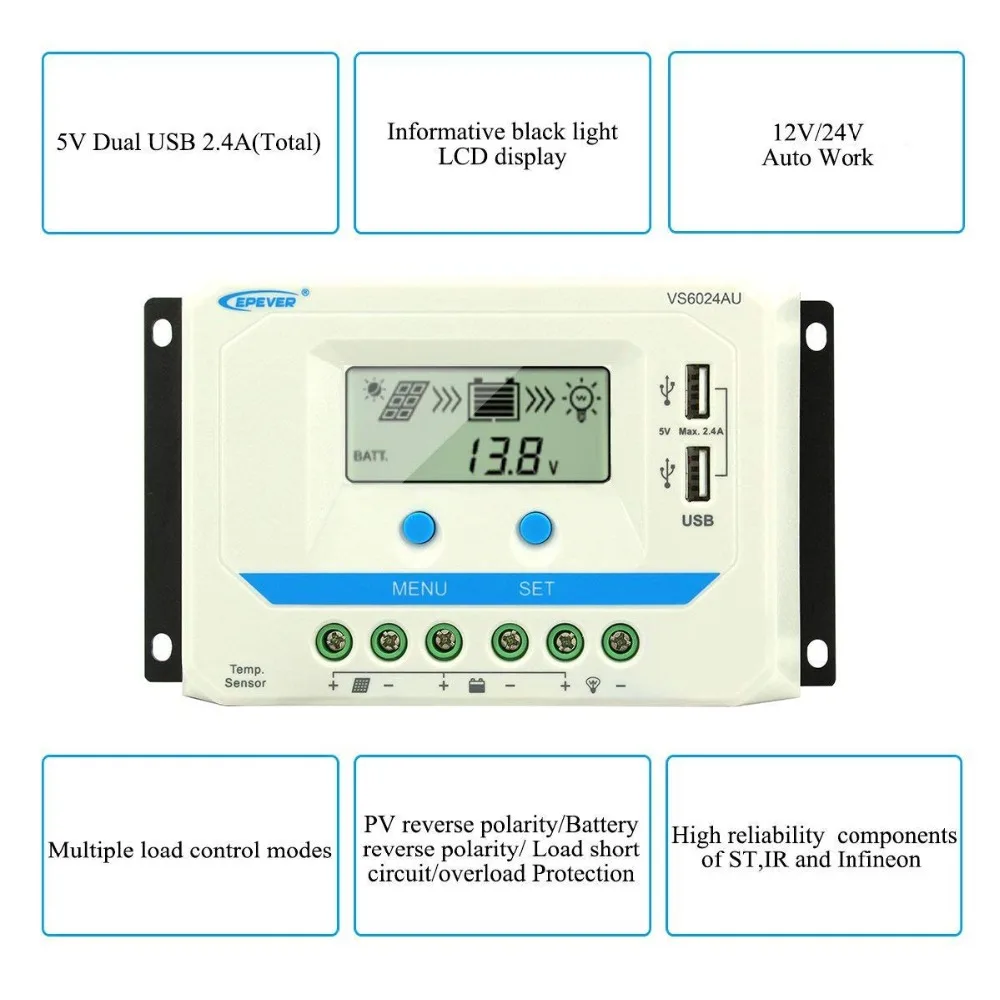

Дизайн ЖК-дисплея, динамическое устройство отображения рабочих данных и условий работы

Несколько режимов управления нагрузкой: ручной режим, светильник

Функция компенсации температуры батареи (примечание: Отключите RTS, температура батареи будет установлена на фиксированную

Значение 25 °C.)

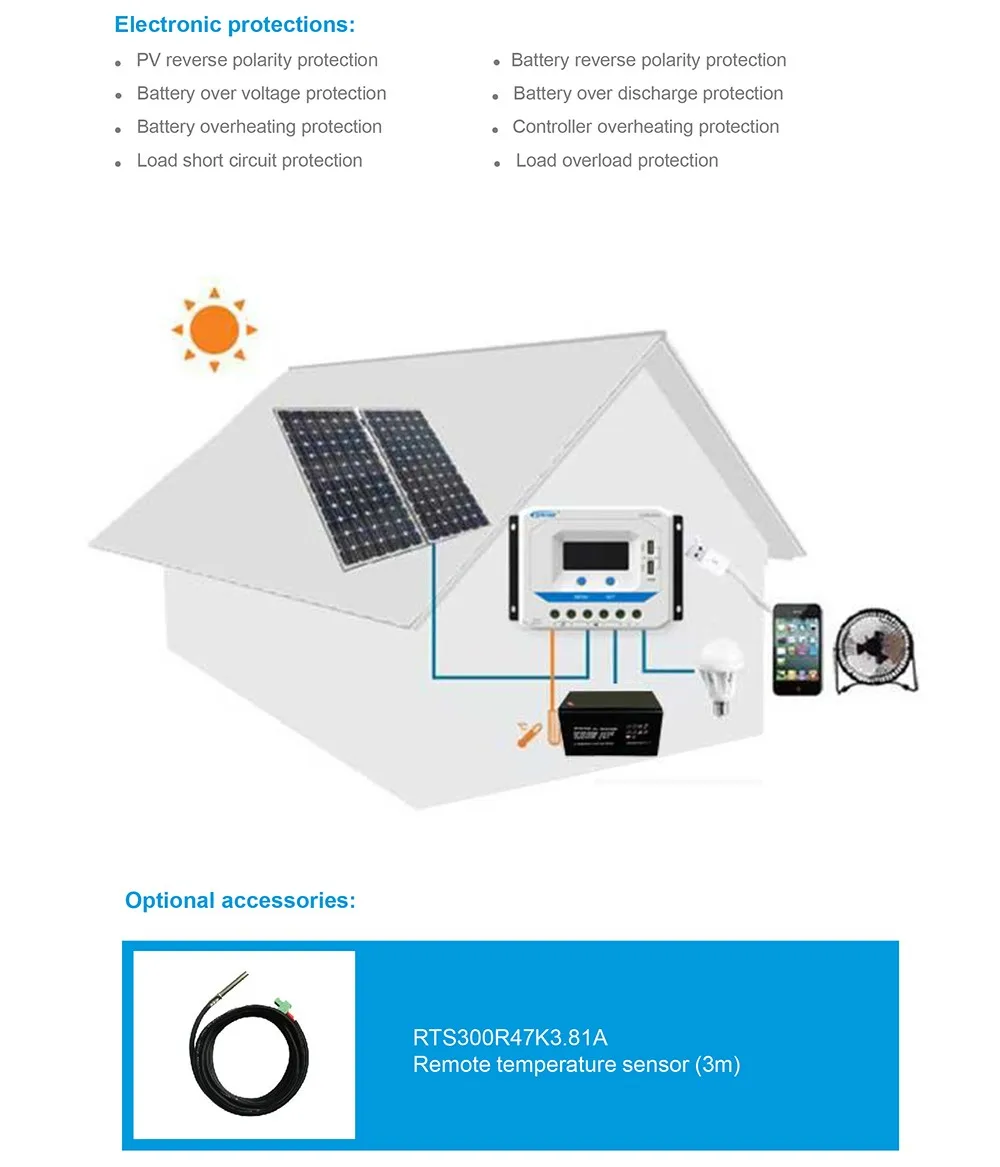

Широкая электронная защита

Функция статистики энергии

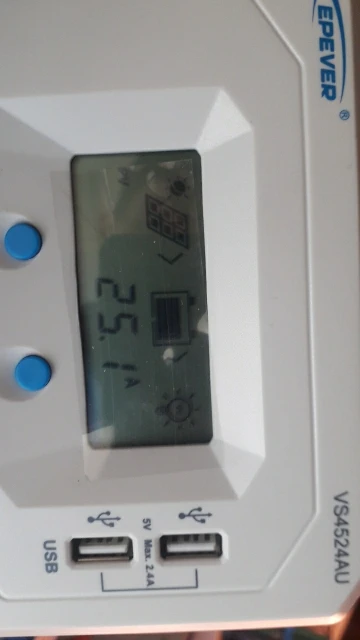

Дисплей:

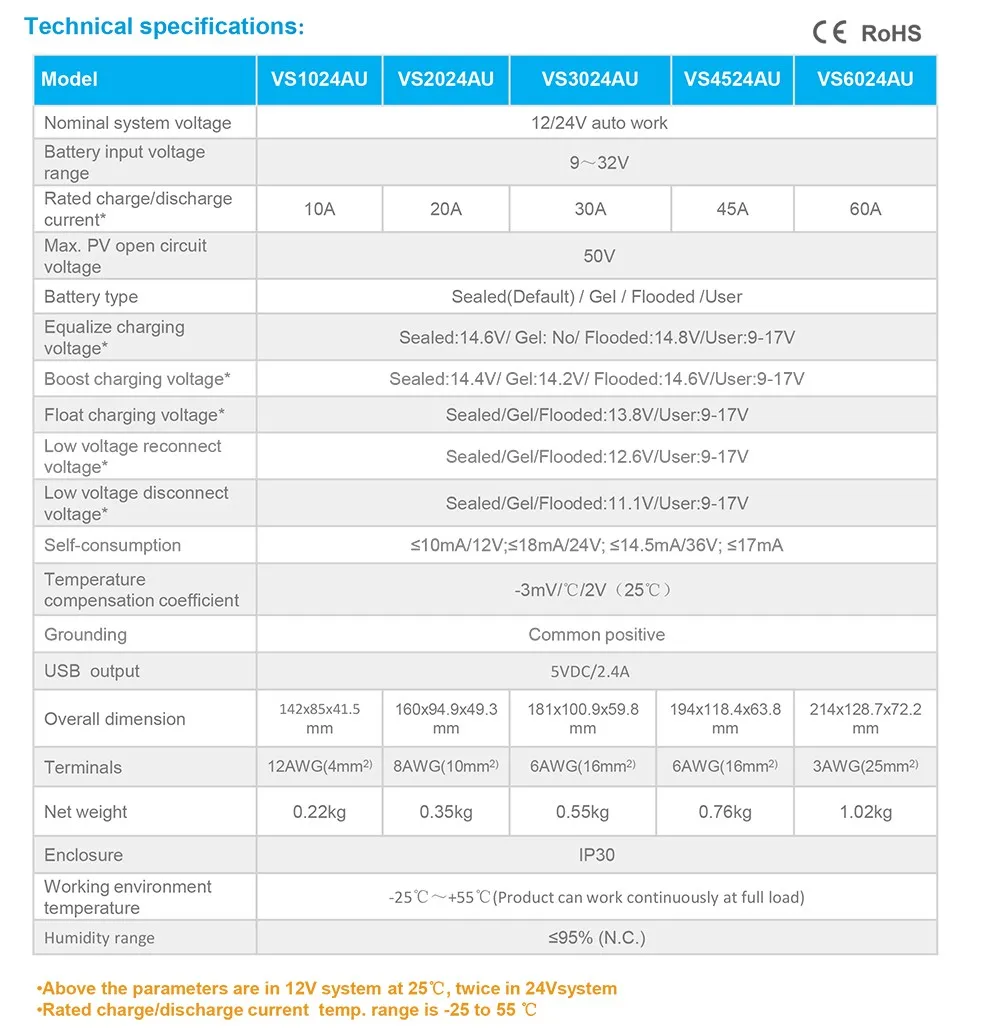

Параметр:

Модель

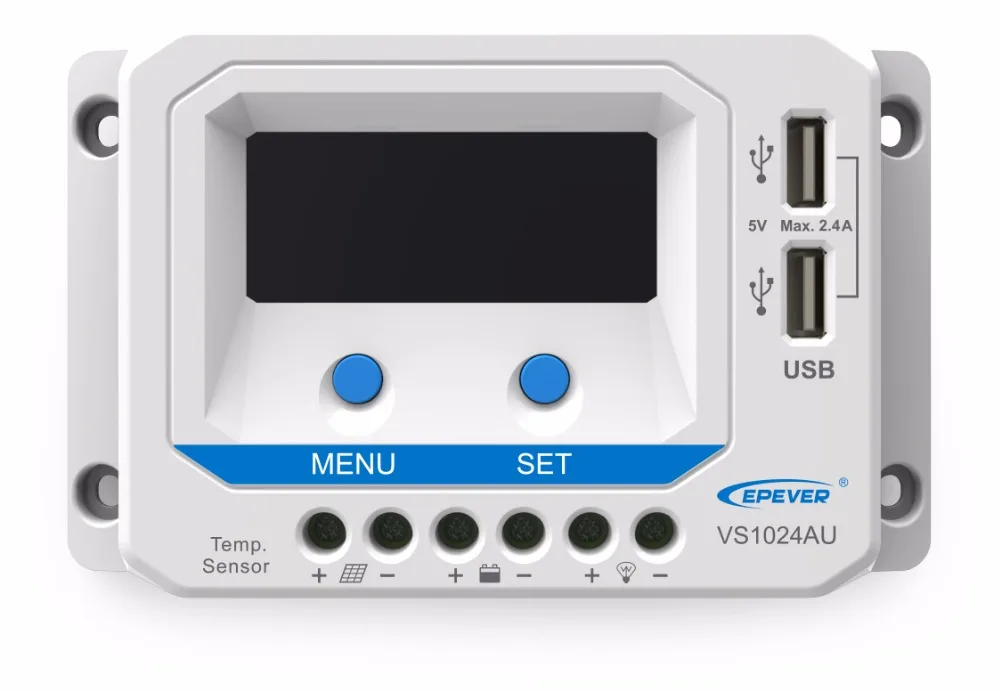

VS1024AU

VS2024AU

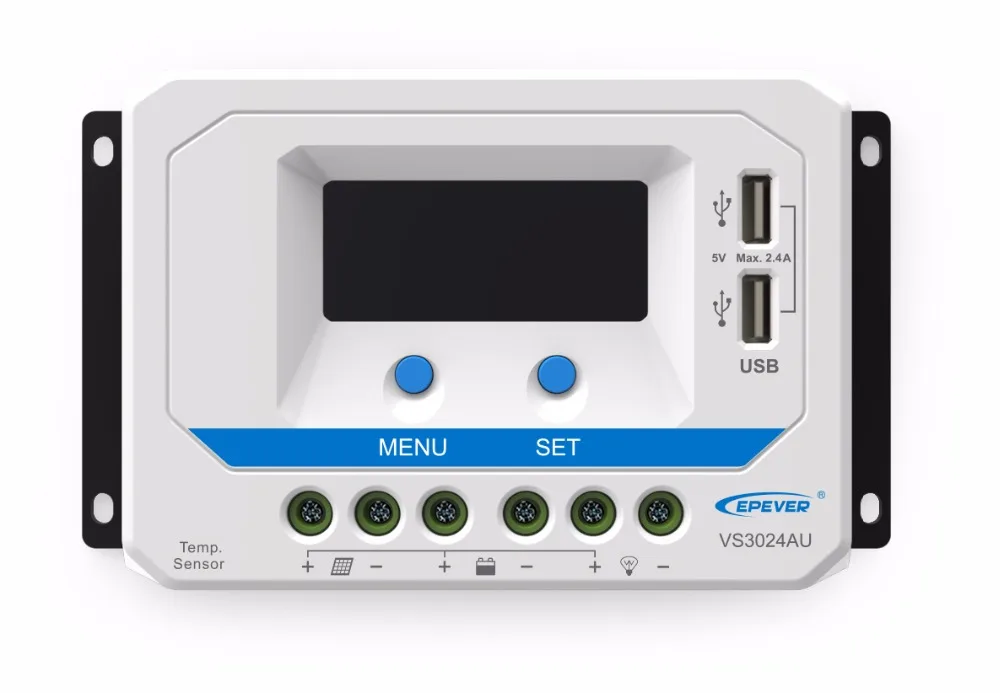

VS3024AU

VS4524AU

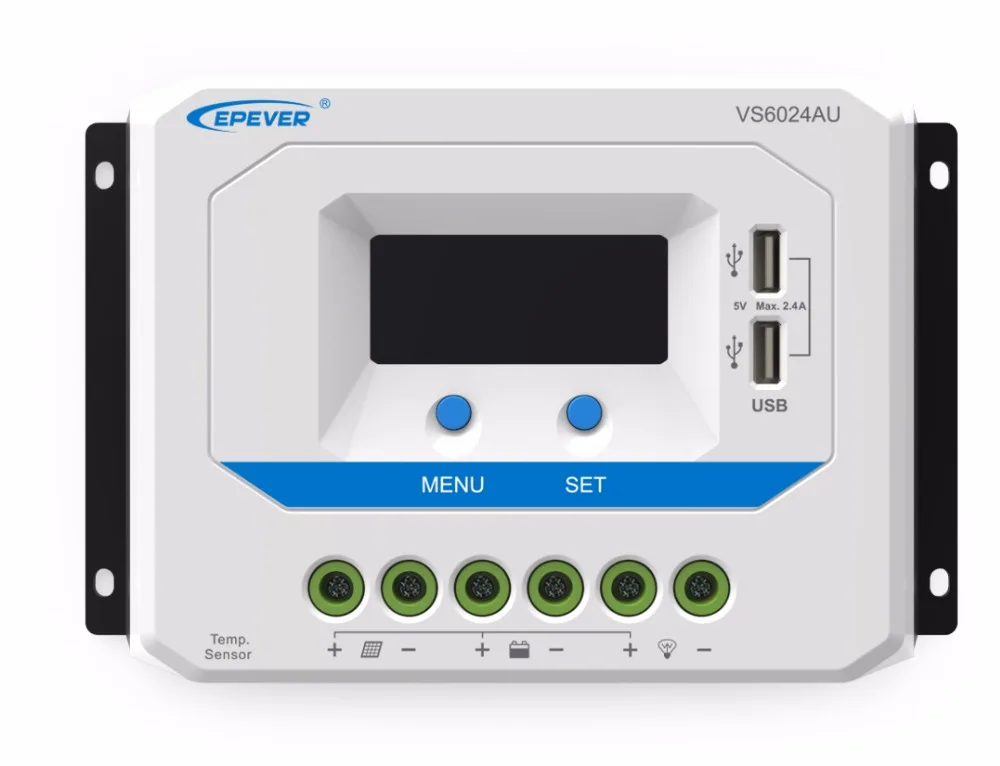

VS6024AU

Номинальное напряжение системы

12/24VDC авто

Диапазон входного напряжения батареи

9 В ~ 32 В

Номинальный ток заряда

10A

20А

30A

45А

60А

Номинальный ток разряда

10A

20А

30A

45А

60А

Макс. PV открытое напряжение цепи

С алюминиевой крышкой, 50В (24V Системы), алюминиевая крышка, 25В (12V Системы)

Макс. PV Мощность Открытого замыкания

240 Вт (24V Системы) 120W(12V Системы)

Тип батареи

Герметичный (по умолчанию)/гель/затопленный

Выравнивание напряжения зарядки

Герметичный: 14,6 В/гель: Нет/затоплен: 14,8 в

Повышенное зарядное напряжение

Герметичный: 14,4 V/гель: 14,2 V/затопленной: 14,6 V

Поплавковое зарядное напряжение

Герметичный/гелевый/затопленный: 13,8 В

Низкое напряжение повторного подключения напряжения

Герметичные/гель/затопленной: 12,6 V

Низкое напряжение отключения напряжения

Герметичный/гелевый/затопленный: 11,1 В

Собственного потребления

≤ 9.2 мА/12 В; ≤ 11.7 мА/24 В

Компенсация температуры

-3 мВ/°C/2 в (25 °C)

Падение напряжения цепи зарядки

≤ 0,29 В

Падение напряжения цепи Разряда

≤ 0,16 в

Рабочая температура окружающей среды

-25 °C ~ + 55 °C

Относительная влажность

≤ 95%, N.C.

Корпус

IP30

Заземление

Общий положительный

Выход USB

5VDC/2.4A (всего)

Габаритные размеры (мм)

142x85x41.5

160x94.9x49.3

181x100.9x59.8

194x118.4x63.8

214x128.7x72.2

Размер крепления

130x60мм

148x70мм

172x80 мм

185x90мм

205x100 мм

Размер монтажного отверстия

Φ4.5mm

Φ5mm

Клеммы

4 мм/12AWG

10 мм/8AWG

16 мм/6AWG

25 мм 2/4AWG

Примечание
