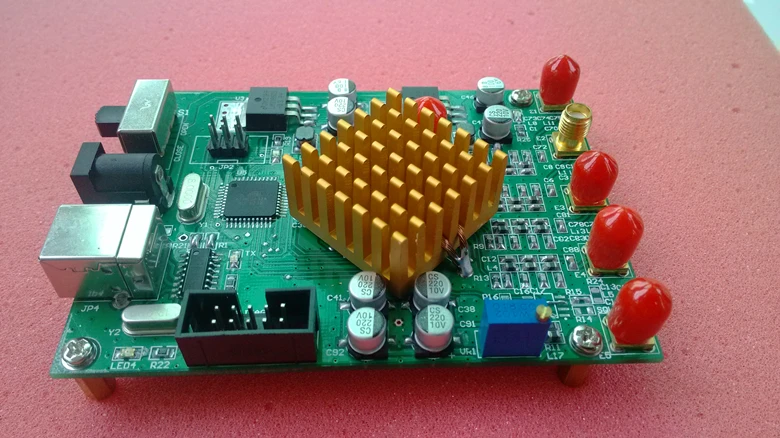

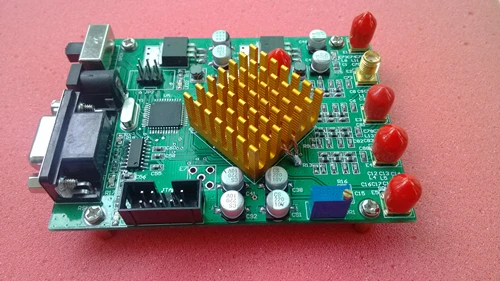

DDSmodular AD9854modular Высокочастотный источник сигнала

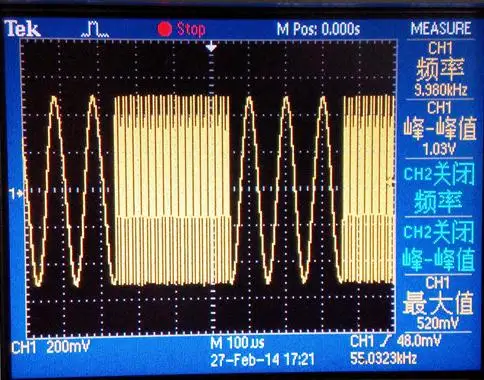

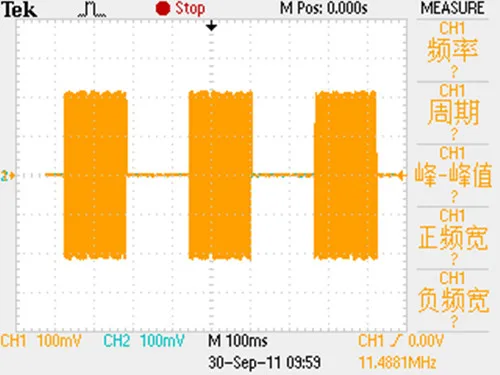

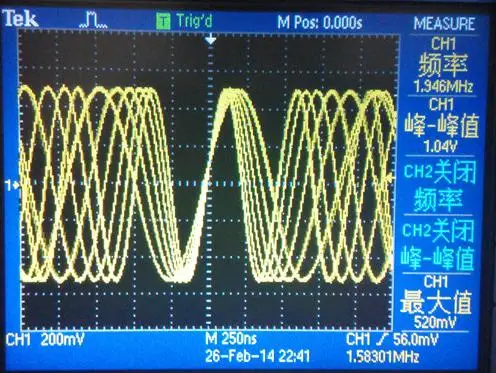

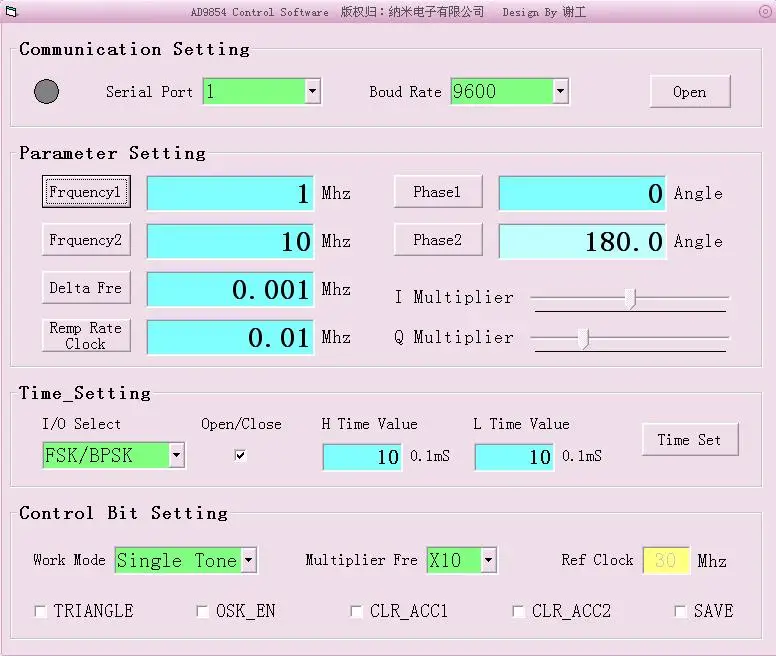

Горячий провод! Последняя версия программного обеспечения ofvboc на основе (рис. 3), простая работа может быть осуществлена в один тон, RampFSK, FSKandChirp,BPSKfunction! См. Следующую картинку для тестового эффекта.
Разница: V4, V5: Оптимизирован маршрут, добавлен синхронный источник сигнала (дополнительные клеммы могут быть вызваны внешними сигналами/BPSK/HOLD), добавляется выключатель питания, большая конструкция радиатора; v4Is интерфейс последовательного порта, удобный для внешнего useMCUcontrol, V5yesUSB интерфейс, удобный для пользователей ноутбуков;
Особое внимание:

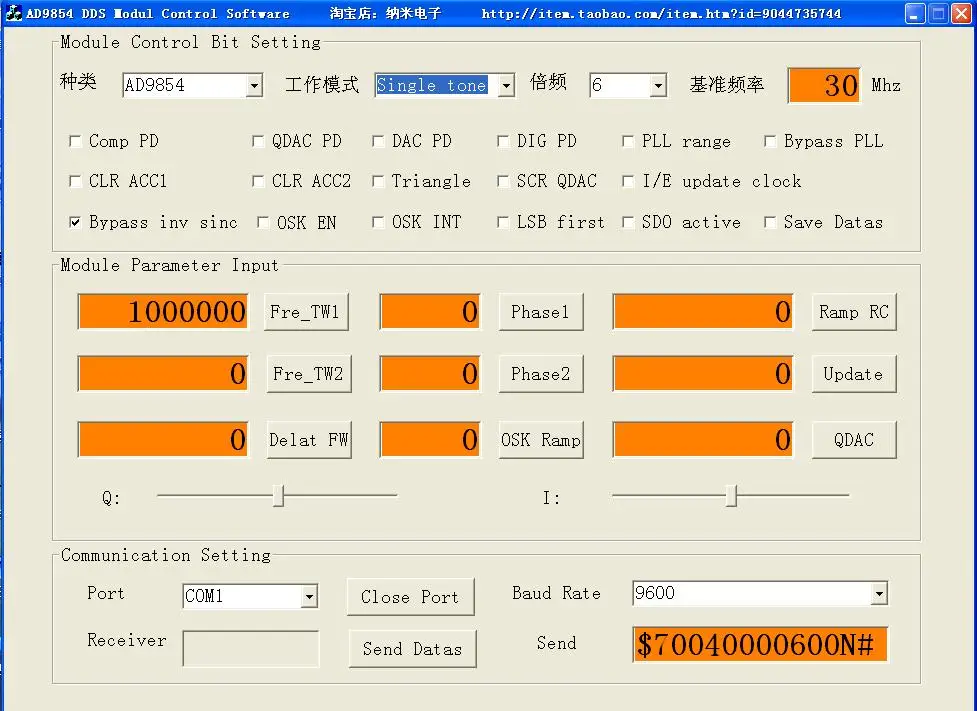

Используйте latestPCsoftware control AD9854Chip work,coordinationMCUIt полностью под контролем AD9854All регистры чипа (особенно не контролируют соответствующие настройки бит таким же образом) это может быть очень интуитивно понятным, это очень удобно делать различные эксперименты, и это может быть testedSingle Tone, FSK, Ramped FSK, Chirp, BPSKAnd другие функции, быстрое применение graspad9854.
Предусмотрены два набора процедур: один набор состоит в основном из pcthe программы обработки частотного управления словом завершена на терминале, MCUComplete передачи данных. Другой набор параметров proceduresppush, в основном byMCUComplete обработка частоты управления словом.
Один модуль характеристики:

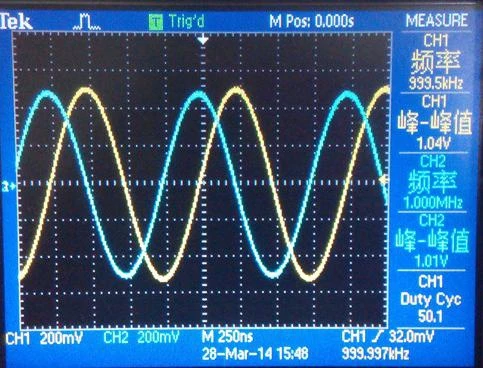

1. Выход двух дифференциальных выходов s (фаза: 0, 180,90, 270), частота может быть такой же высокой, как as100MhzAnd частота и фаза сигнала, амплитуда может контролироваться программой; группа квадратных волновых сигналов выводится одновременно;
2. Эта плата разработана старшими инженерами, выходной сигнал очень красивый, обработка этой схемы чипа не очень хорошая, приведет к тому, что выходная волна образует зазубренный, выходной сигнал дрожания, искажение. PCBOn с другой стороны, это относится к дизайну оригинального модуля.
3. Этот модуль изготовлен из изысканных материалов, высокий источник питания является приемным, стабильность и надежность модуля значительно улучшены, и мощность нагрева пластины значительно снижена,И конструкция платы может достичь эффекта рассеивания тепла, она может работать стабильно в течение длительного времени 100mhzfrequency работы;Много чипов конденсаторов используются, это очень полезно для вывода красивой формы волны, спрос на источник питания значительно снижается, обычный источник питания может быть использован.
4. Ad9854все контрольные контакты подключены к theMCU(AVR)OfI/OOn ногам, yesad9854чип полностью контролируется.
5. Модуль с mcucontrol, он может общаться с пользователем через последовательную коммуникацию через portPCComputer или другую коммуникацию, легко контролировать 9854выходные формы сигналов системы.
6. Программное обеспечение providePCControl терминала и исходный код provideVBSource (старая версия), на learningVBIt также очень полезно для справки.
7. Размер модуля: 72 мм * 98 мм
8. Все функции чиподиночного тона, FSK, Ramped FSK, Chirp, BPSK;
9. provideAD9854The нижний драйвер чипа, это очень удобно и быстро записывать 9854ddschip программы управления. Список процедур следующим образом:
Void init_9854(void);
Void AD9854_phase1_adjust(unsigned int phase_value);void AD9854_phase2_adjust(unsigned int phase_value);void AD9854_frequency1_tuning_word(double frequencyad_value) силы AD9854_update_clock (неподписанное длинные update_clock_value); Силы AD9854_ramp_rate_clock (неподписанное длинные clock_value); Силы AD9854_control_bit (структура AD9854_bit control_bit_value); Силы AD9854_I_gain(unsigned int gain_value); Силы AD9854_Q_gain(unsigned int gain_value);void AD9854_shaped_keying_ramp_rate(unsigned char ramp_value);void AD9854_QDAC(unsigned int QDAC_value);
Два、 Измеренная Форма волны модуля:

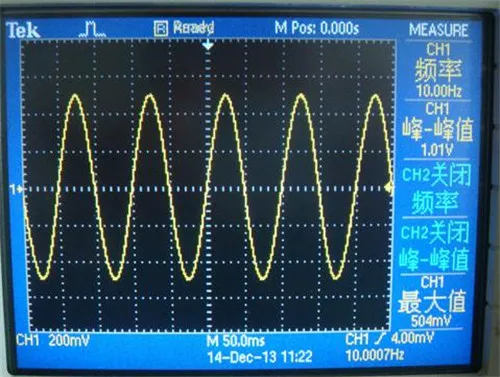

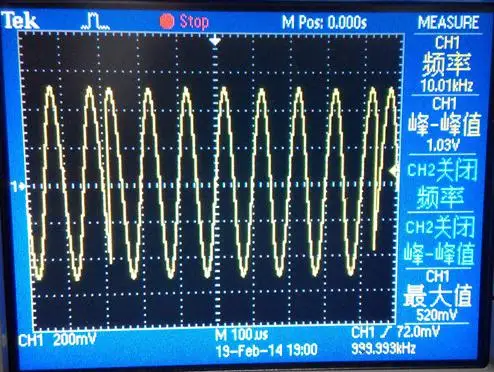

10HZsine волна выход амплитуде1в

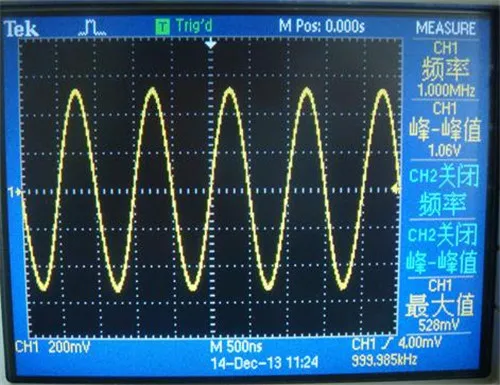

1Mhzsine волна выход амплитуде1в

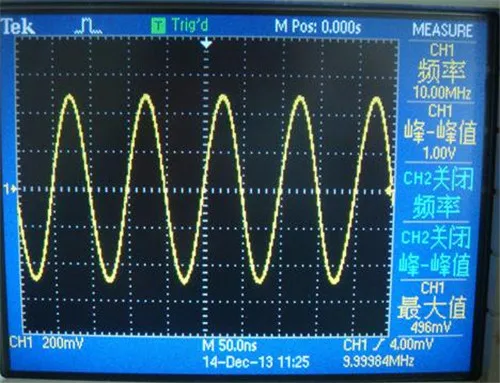

10Mhzsine волна выход амплитуде1в

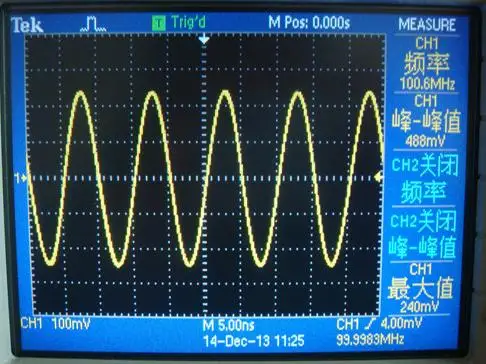

100MHZsine волна выход амплитуде400manymv

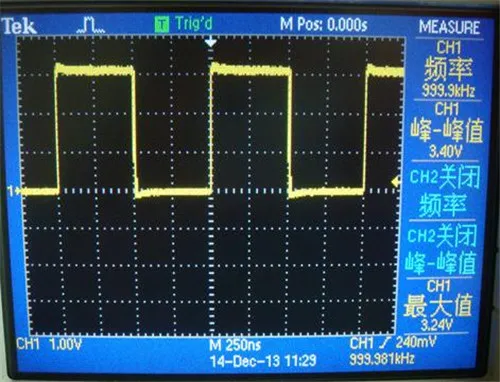

1Mhzsquare волновая Выходная амплитуда 3.5в

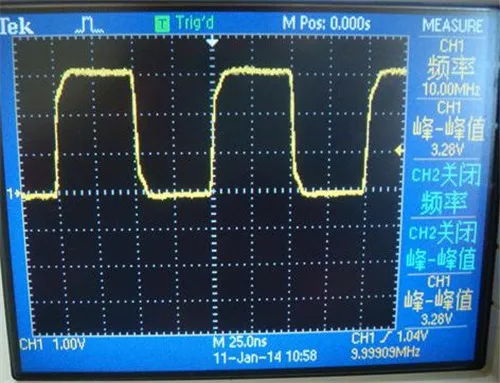

10Mhzsquare волновая Выходная амплитуде3. 3 в
Три. Применение модуля:
1. Высокоточный, высокая стабильность, высокочастотный программируемый источник сигнала
2. Источник сигнала специального сигнала;
3. Обучение высокой производительности от doingDDSmodular;
4. Параметры производительности модуля:
1 、 рабочее напряжение, электрический ток: 5V 1A
2. Максимальная Выходная частота: синусоидальный сигнал 100мгц, квадратный сигнал 10МГц
3. Шаг частоты: 0,1 Гц
4. Регулируемый диапазон, контроль accuracy12BITAdjustable.
Пять, комплект:
1. Набор модулей (по умолчанию toSMAPlug up); Вы можете заказать вилку it90DegreeSMAoutput.
2. Одна соединительная линия от модуля к осциллографу (SMALine) (plus20element);
3. Симулятор AVRA (plus56element)-очень стабильный и простой в использовании симулятор;
4. Линия USBOne; 5. Исходный код MCUProgram, соответствующая информация;
6. Этот шаблон не включает питание;
