Диапазон(Кг):3, 5, 6, 10, 15, 20, 30, 40, 50, 60, 100120 кг
Особенности:Эластомер датчика с алюминиевым сплавом; Бесцветный анодированный; Пластиковое уплотнение;
Применение:Широко используется в электронных ценовых шкалах, весовых и других небольших настольных электронных шкалах.
Технические характеристики:
Класс точности: C2/C3
Температурный эффект чувствительности(% F.S / 10Lt; 0 & gt; C):±0,02/RTI & gt;±0,014
Полная ошибка(% F.S.):±0,02/RTI & gt;±0,017
Эффект нулевой температуры(% F.S / 10Lt; 0 & gt; C):±0,03/RTI & gt;±0,017
Чувствительность(МВ/В): 2.Lt; / RTI & gt;±0,2
ТемператураДиапазон компенсации(Lt; 0 & gt; C): -10~+ 40
Ползучий(% F.S./30 мин):±0,02/RTI & gt;±0,017
Использование температурных эффектов(Lt; 0 & gt; C): -20~+ 60
Нулевой выход(% F.S.):± 1. 0
Напряжение возбужденияV): 9~12(Постоянный ток)
Входное сопротивление(Ω): 405±10
Безопасный диапазон перегрузки(% F.S.): 120
Выходное сопротивление(Ω): 350±3
ЛимитДиапазон перегрузки(% F.S.): 150
Сопротивление изоляции(МΩ):?5000 (100 В постоянного тока)
Степень защиты: IP65

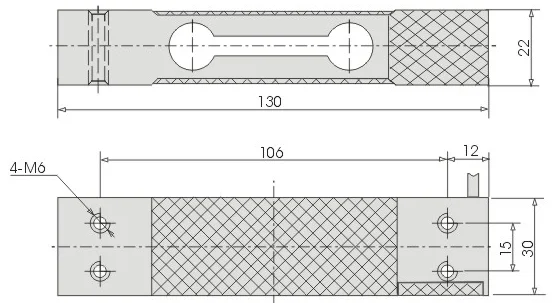

Установите размерные чертежи(БлокМм):
Установите размерные чертежи(БлокМм):
Проводка:
Красная линия:Льготы(+ & Gt;)111Зеленая линия:Сигнал(+ & Gt;)
Черная линия:Льготы(-)111Белая линия:Сигнал(-)
Примечание:Используя четырехъядерный экранированный кабель, стандартная длина420 мм, Если есть какие-либо особые потребности, в соответствии с требованиями заказчика!
Проводка:
Красная линия:Льготы(+ & Gt ;.)111Зеленая линия:Сигнал(+ & Gt ;.)
Черная линия:Льготы(-)111Белая линия:Сигнал(-)
Примечание:Используя четырехъядерный экранированный кабель, стандартная длина200 мм, Если есть какие-либо особые потребности, в соответствии с требованиями заказчика!
Мы можем поставить весовой датчик 3 кг, 5 кг, 6 кг, 10 кг, 20 кг, 40 кг, 50 кг, 100 кг
