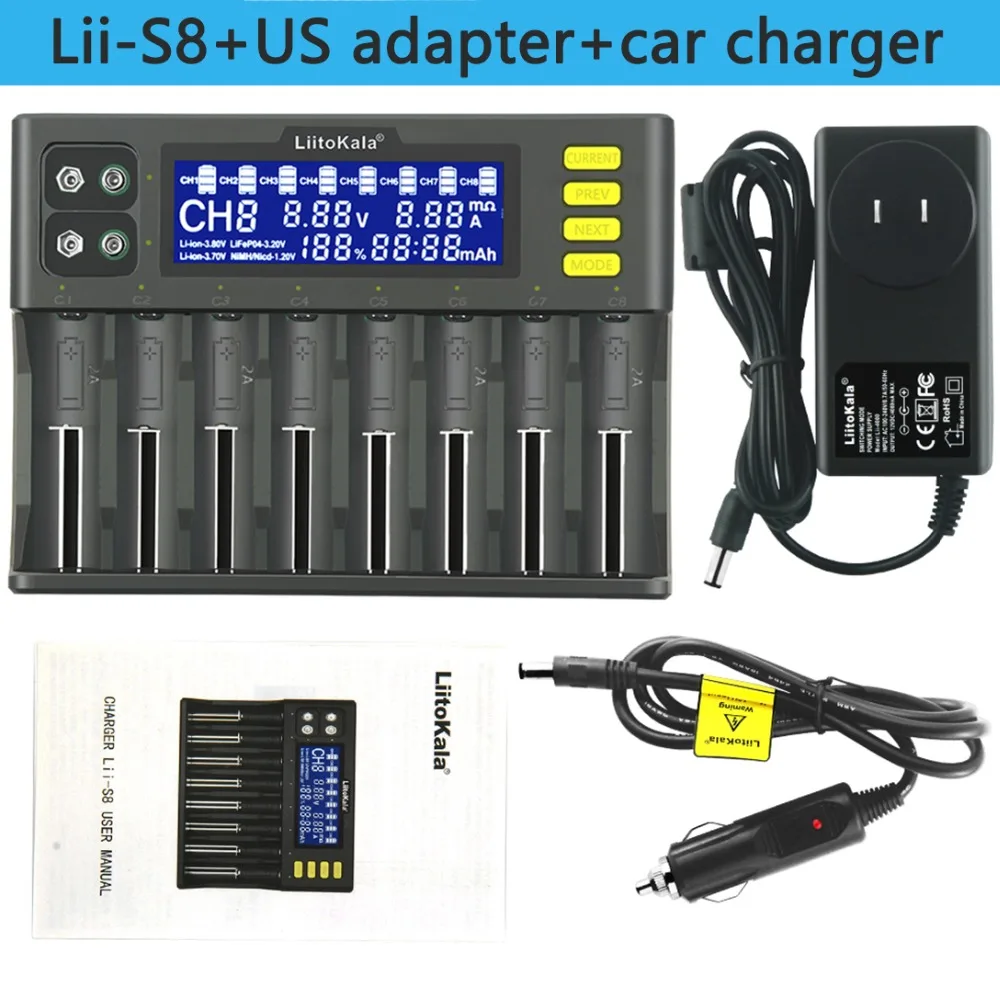

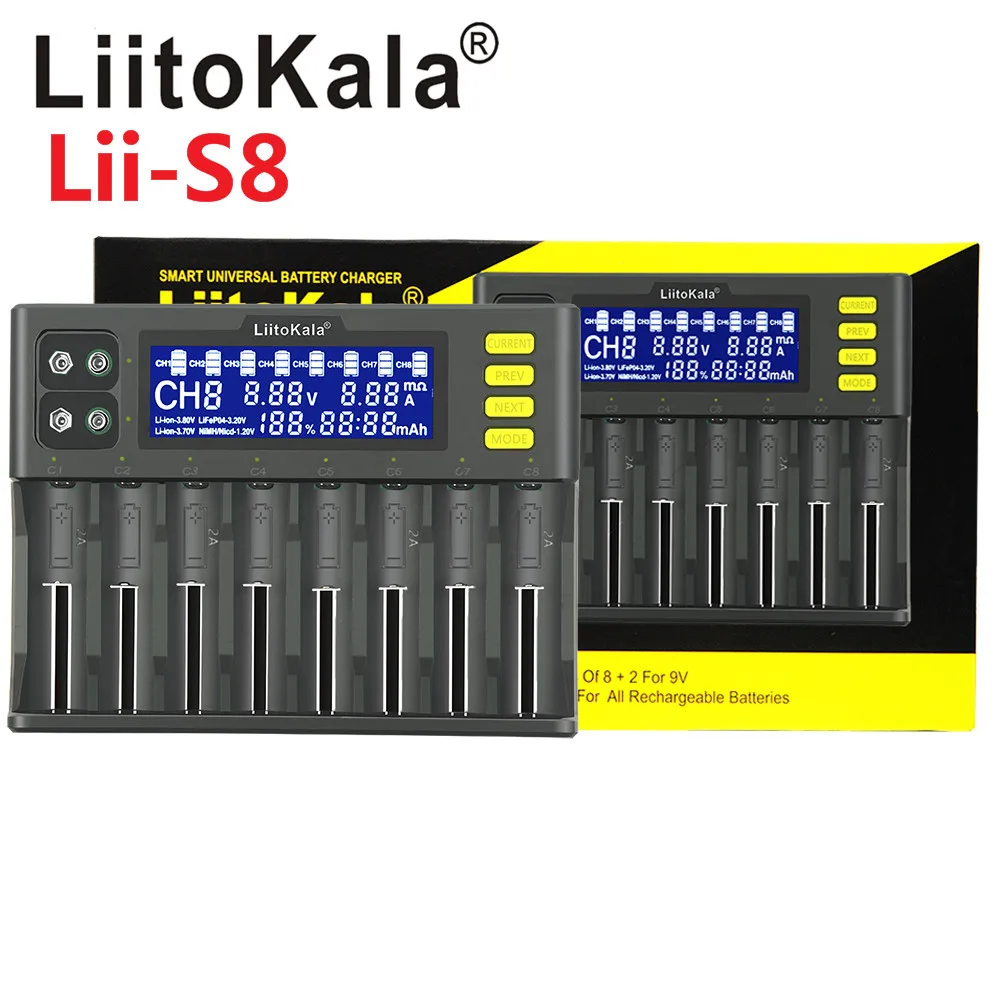

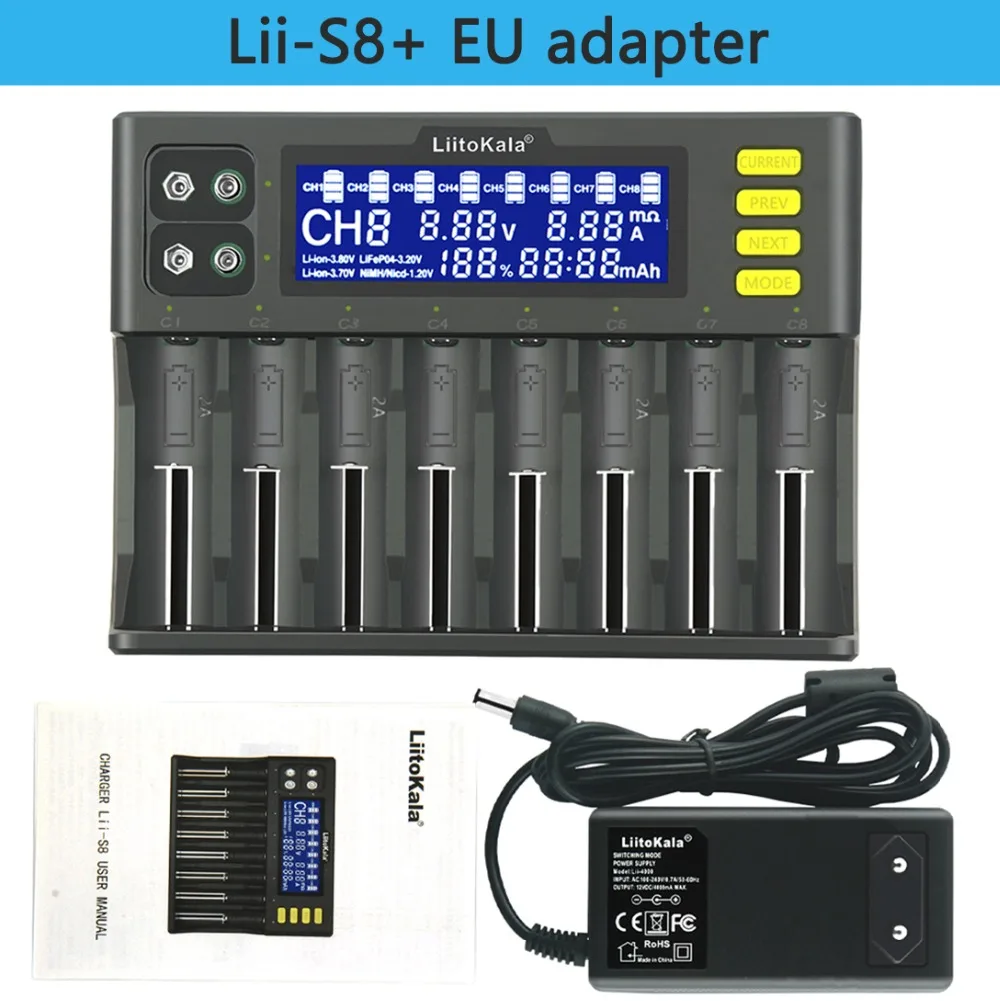

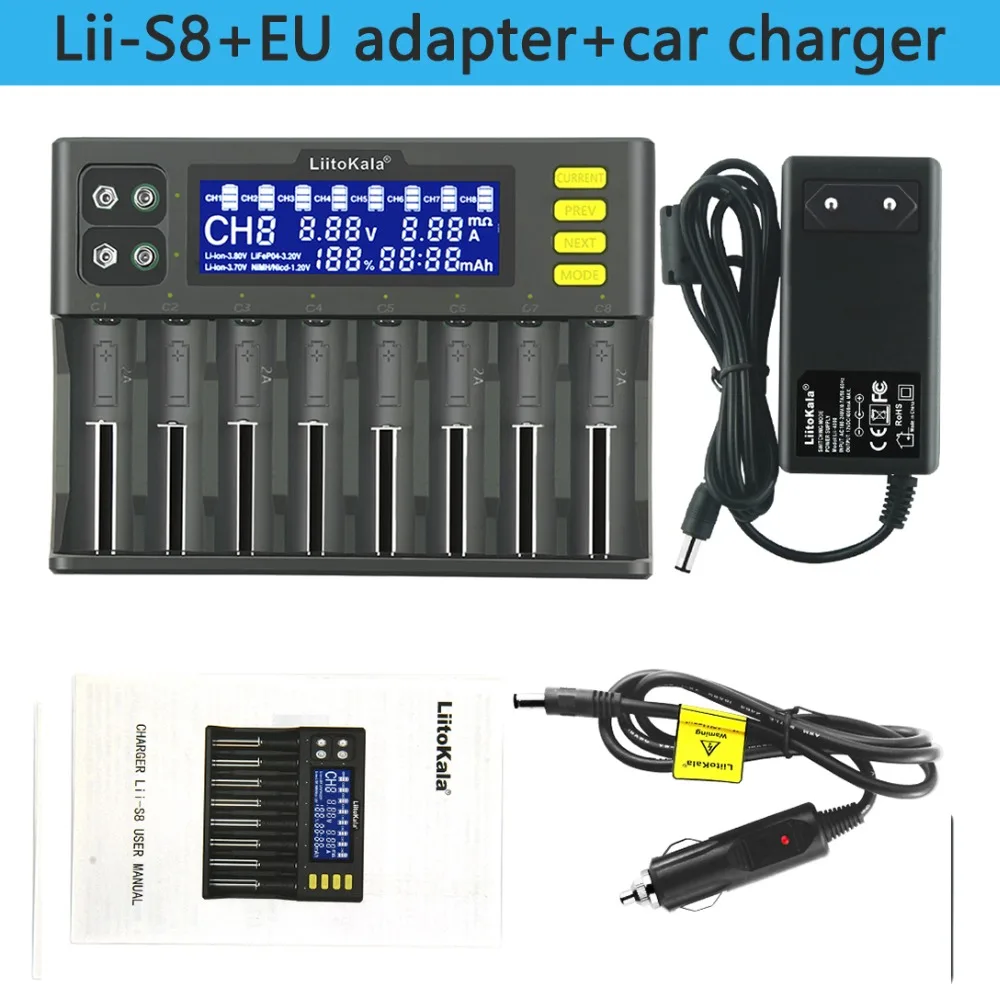

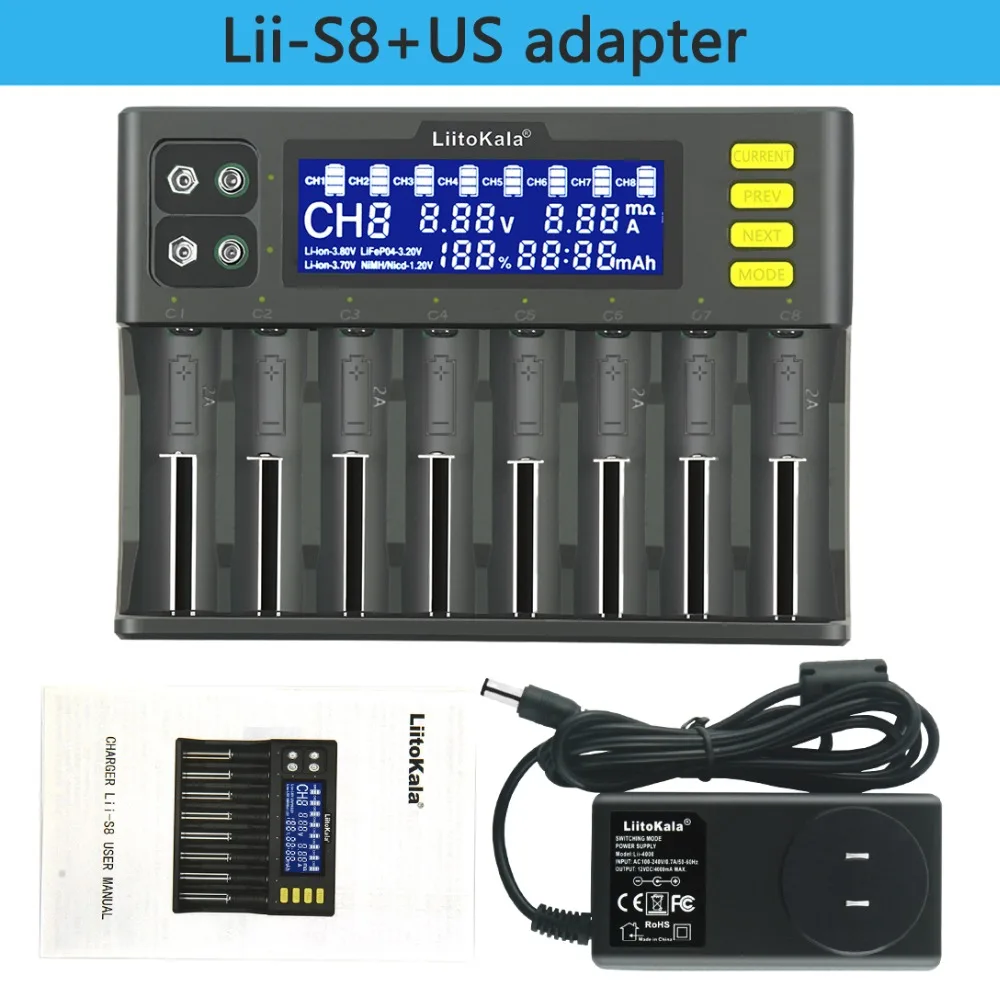

Спецификация для зарядного устройства LII-S8
И. Предупреждение:
1. Данное зарядное устройство может заряжать только Цилиндрический литий-ионный аккумулятор (Li-Ion-3.70V/3,80 V), литий-железо-фосфатный аккумулятор (LifePO4-3.20V), и ni-MH/NICd-1.20V; И квадратный перезаряжаемый аккумулятор 9V ni-MH-9V;
2. Перед использованием внимательно ознакомьтесь с инструкцией, обратите внимание на рекомендуемый зарядный ток аккумуляторной батареи, не превышайте рекомендуемый зарядный ток;
3. Выберите использовать адаптер постоянного тока 12,0 в, а ток питания должен быть не менее 4,0а (Ампер);
4. Зарядное устройство может нагреваться во время зарядки, пожалуйста, поставьте его в недоступном для детей месте для зарядки;
5. Когда устройство прекратит использование, отключите питание и извлеките аккумулятор;
6. Его можно использовать только при комнатной температуре.
7. Данные тестирования этого продукта предназначены только для справки, для фактической ситуации обратитесь к профессиональным инструментам.

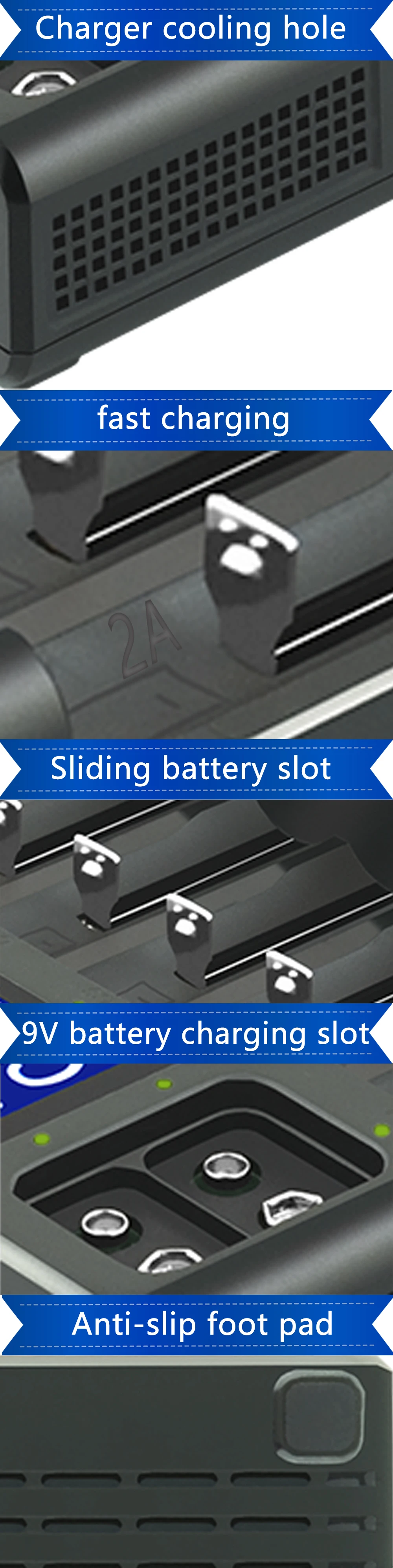

Ii. Характеристики и функции зарядного устройства:
1. Dc12.0v 4.0A (минимальный) вход, интеллектуальная зарядка и система управления микрокомпьютером для каждого бака;
2. Самая большая изюминка этого зарядного устройства заключается в том, что оно может быстро заряжать несколько каналов 2 А одновременно и 9 в никель-металлогидридный зарядный аккумулятор;
3. Зарядный ток имеет пять классов 0,30а/0,50а/0,70а/1,00а/2,00а;
4. Зарядный ток:
4,1 литий-ионные батареи (3,70 в/3,80 в) и литий-железо-фосфатные батареи (3,20 в) на электричество, согласно покупке батареи внутреннее сопротивление путем обнаружения системы автоматической настройки текущего размера, если вы хотите изменить размер зарядного электрического тока, это может быть длительный ток нажатия, Во-первых, когда текущее значение в соответствии с текущей клавишей, вы можете выбрать зарядный ток (A/0,50 0,30 0,70 2,00 A/A) (Примечание: В первом 1/3/6/8 слоте максимальный зарядный ток составляет 2,0 А, 1,0 А максимум в первых 2/4/5/7 слотов). Зарядный ток между первым и вторым слотами, третьим и четвертым слотами, пятым и шестым слотами, а также седьмым и восьмым слотами не будет превышать в общей сложности 2А, то есть когда один слот заряжается током 2A, а затем вставьте аккумулятор в другой слот, Ток 2А будет возвращаться к зарядке током 1А;
4.2Ni-MH/Ni-Cd аккумулятор (1,20 V) зарядный ток фиксирован на 0.50A, а ток выбрать нельзя;
4,3 никель-металлогидридный (9,0 в) перезаряжаемый аккумулятор может заряжаться в определенном месте, а два аккумулятора могут заряжаться одновременно. Зарядный ток каждого аккумулятора составляет около 85мА;

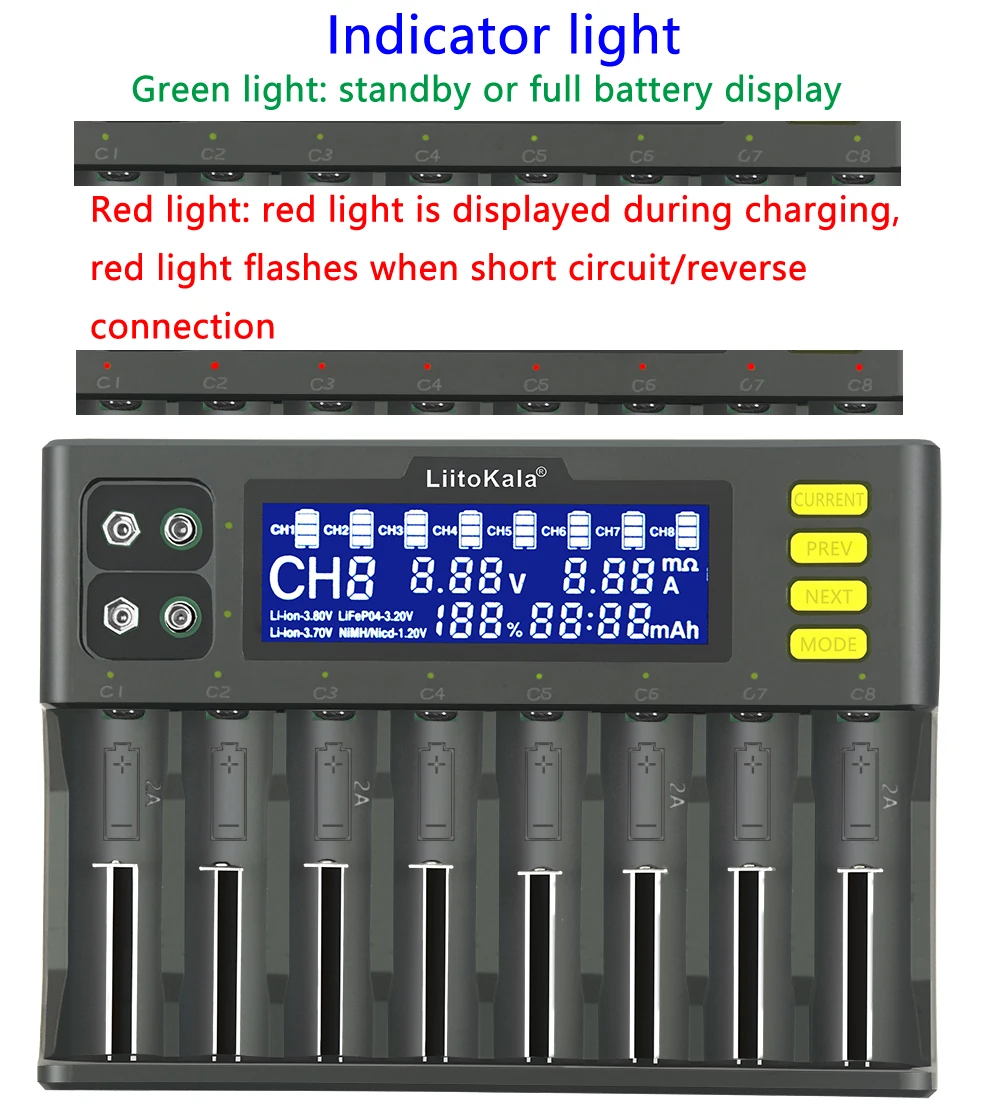

5. При зарядке ЖК-дисплей может отображать символ батареи/канал и паз типа батареи/зарядный ток A/V напряжение батареи, время зарядки ч/Емкость Зарядки мАч и процент %/внутреннее сопротивление аккумулятора m Ω; Когда аккумулятор будет заполнен, данные на ЖК-дисплее будут сохранены и отображаться на 100%. Символ батареи не будет перемещаться, когда аккумулятор будет заполнен. Каждая пара слотов должна иметь красный и зеленый светодиодные индикаторы. Красный светильник будет гореть при зарядке, зеленый светильник будет гореть при режиме ожидания и прекратить зарядку, И Красный светильник будет мигать предупреждение, когда батарея или слот канал является ненормальным (короткое замыкание/обратное подключение и т. Д.);
6. Система может автоматически определять литиевые батареи 3,70 в и никель-металлогидридные/никель-кадмиевые (1,20 В) батареи. Нажмите кнопку MODE, чтобы вручную выбрать литий-железо-фосфатную батарею 3,20 в и литий-железо 3,80 в батареи (IMR).
7. С функцией активации напряжения 0V, 1,65-2,20 V нельзя заряжать (но будет активация током непрерывной зарядки);
8. Он имеет несколько функций защиты безопасности, таких как перезаряд, переразряд, короткое замыкание, обратное соединение и т. д. в то же время, он может автоматически идентифицировать плохую батарею интеллектуально;
9. Режим зарядки: постоянный ток и постоянное напряжение.
Iii. Кнопка и дисплей:

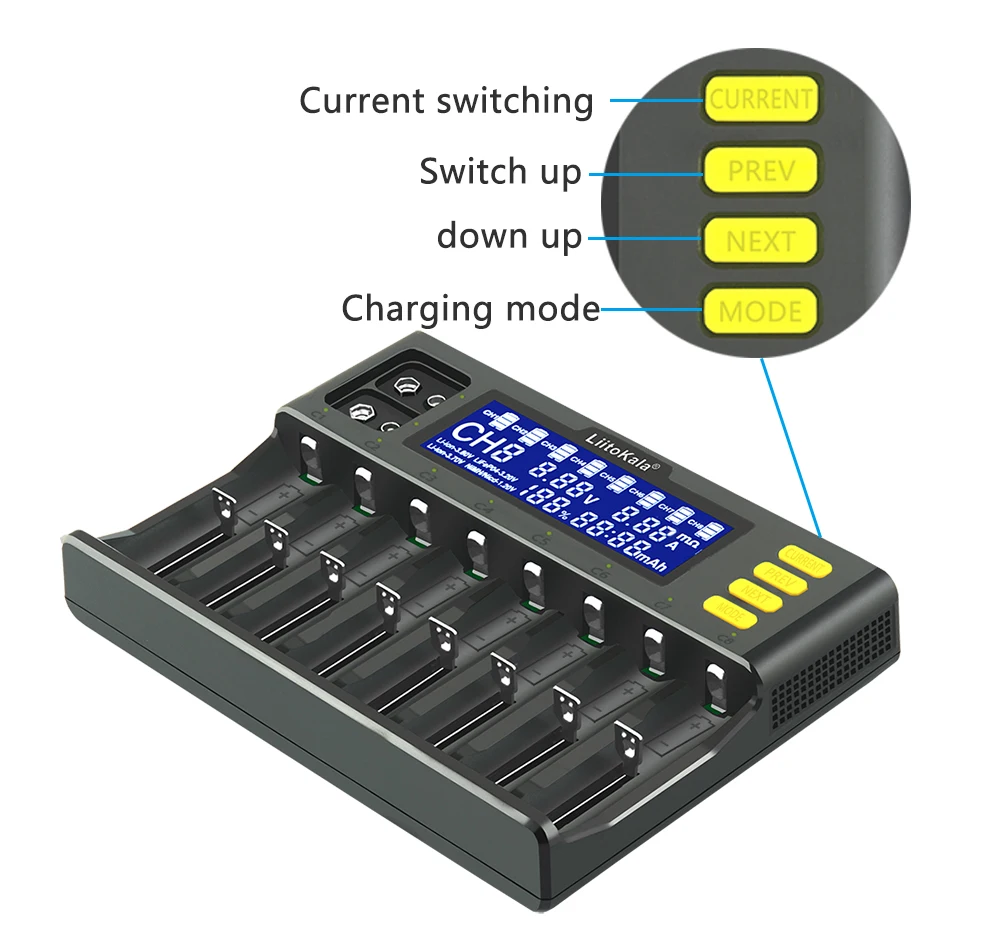

1. Ключ:
1,1 Режим кнопки (режим зарядки): Эта кнопка представляет собой клавишу выбора типа аккумулятора; Нажмите режим выбора типов аккумуляторов (Li-Ion-3.70V, Li-Ion-3.80V и LifePO4-3.20V), но при зарядке ni-MH/NICd-1.20V нельзя выбрать другие типы. Во время зарядки нажмите и удерживайте клавишу MODE, чтобы повторно выбрать тип перезаряжаемой батареи, но предыдущие данные зарядки не будут сохранены.
1.2 нажмите кнопку NEXT (следующий канал): эта кнопка представляет собой 1-8 канальный запрос. Нажмите эту кнопку один раз, чтобы отобразить данные зарядки от низкого канала до высокого канала (CH1CH8 направление); Нажмите и удерживайте эту кнопку, чтобы экран отображался в состоянии постоянного светильник, длительное нажатие повторно для удаления постоянного светильник;
1,3 PREV (предыдущий канал): эта кнопка представляет собой ключ запроса от 8 до 1 канала. После нажатия, канал отображает данные зарядки от высокого канала до низкого канала (CH8CH1 направление); Нажмите и удерживайте эту кнопку, чтобы экран дисплея находился в состоянии постоянного светильник, длительное нажатие повторно для удаления постоянного светильник;
1,4 ток (Регулировка тока): Эта кнопка представляет собой кнопку выбора тока зарядки; Система автоматически настроит ток в соответствии с внутренним сопротивлением аккумулятора. Чтобы изменить зарядный ток канала, щелкните NEXT или PREV для отображения канала, а затем нажмите ток в течение длительного времени. Когда текущее значение мигает, нажмите ток в течение короткого времени, чтобы изменить зарядный ток канала. Чтобы зарядный ток всех каналов аккумулятора был одинаковым, сначала нажмите и удерживайте ток, а затем короткое нажатие, чтобы настроить ток, когда аккумулятор все еще мигает. В настоящее время текущее значение всех каналов одинаково.
2. ЖК-дисплей и светильник индикатор:
2,1 после подключения зарядного устройства к источнику питания ЖК-дисплей будет отображать значение null примерно 3 секунды. Тем временем светосветильник, соответствующий каналу, сначала загорится красным, затем загорится зеленым, а затем выключится. При отображении null зеленый светильник всегда включится; Режим ожидания; Индикатор канала зарядки 9 В всегда горит зеленым для зарядки;
2,2 при тестировании аккумулятора на ЖК-экране отображается символ/канал аккумулятора и типы ячеек с канавкой tao (литий-ионный-3,70 в, литий-ионный-, LiFePO4-3.20 в, 3,80 в Ni MH/Nicd-1,20-V)/зарядный ток A/V напряжение батареи, Время зарядки мАч и ч/Процент громкости %/внутреннее сопротивление батареи m Ω данные, такие как выбранный тип перезаряжаемой батареи (например, 3,20 в/3,80 в или по умолчанию) И зарядный ток после остановки работы, аккумулятор типа 7 мигает, примерно через 9 секунд после официальной зарядки аккумулятора, В это время поднимается лестница цикла символа батареи, указывающая на то, что идет зарядка, и загорается красный соответствующий канальный индикатор;
Во время зарядки вы можете нажать кнопку NEXT или PREV, чтобы запросить параметры аккумулятора каждого слота. Когда ЖК-дисплей находится в темном экране, нажмите любую клавишу светильник тся экран; Среди них Длительное нажатие клавиши NEXT или PREV может привести ЖК-дисплей в нормальное состояние; когда символ аккумулятора будет полностью заряжен, он будет отображаться на 100%. Параметры зарядки будут сохранены, светильник всегда загорится зеленым.
2,3 при обнаружении ненормальных условий (короткого замыкания/обратного подключения и т. д.) в аккумуляторе или канале на экране отображается CH, Err, все символы батареи и символ батареи соответствующего канала будут мигать полной сеткой, светильник индикатор будет мигать красным для предупреждения. Когда зарядный канал 9 В обнаруживает ненормальную батарею или канал (короткое замыкание/обратное подключение и т. д.), это не изменится в экране дисплея, но красный светильник всегда горит одновременно.

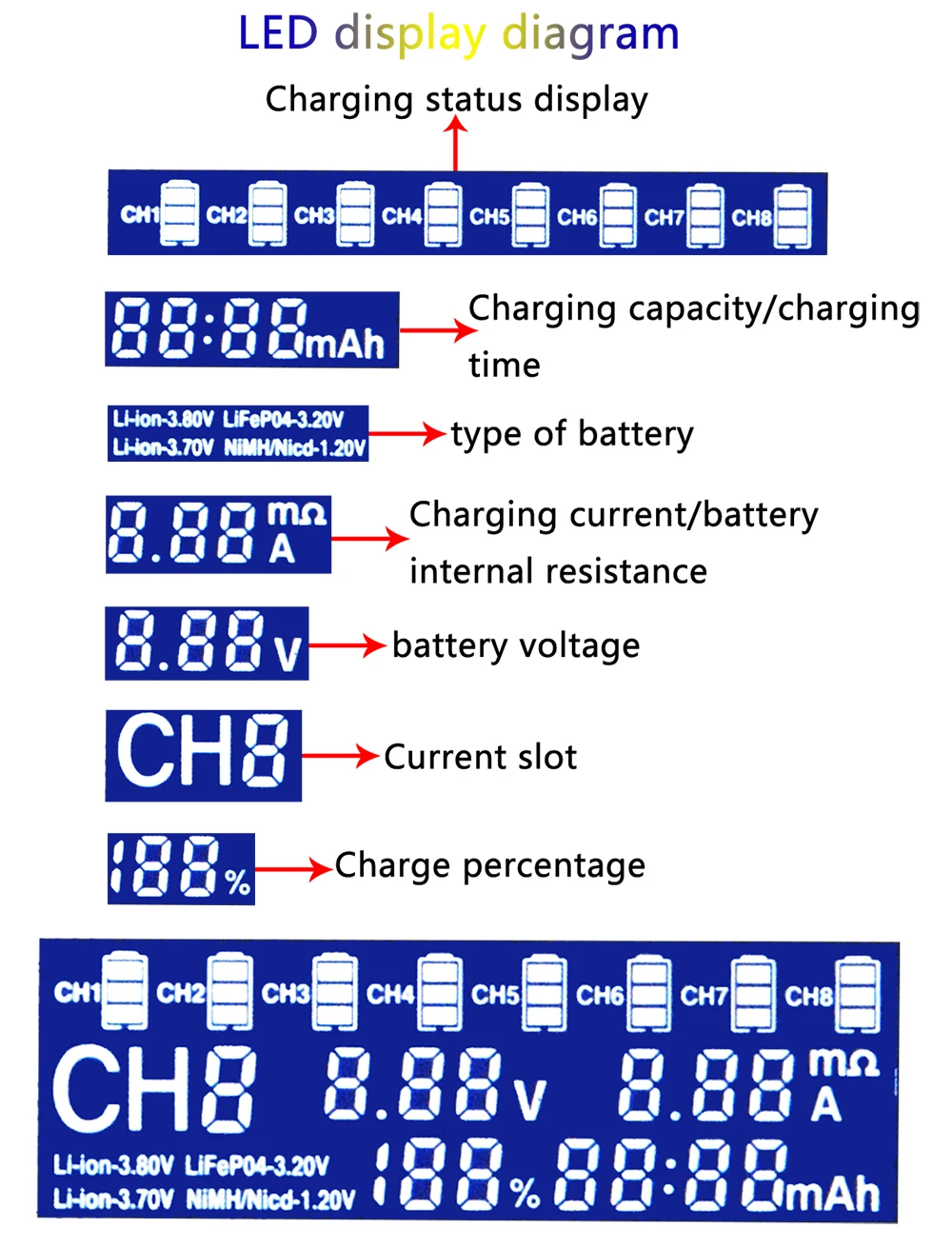

* Справочная фигура ЖК-дисплея:
Iv. Электрические Технические параметры:

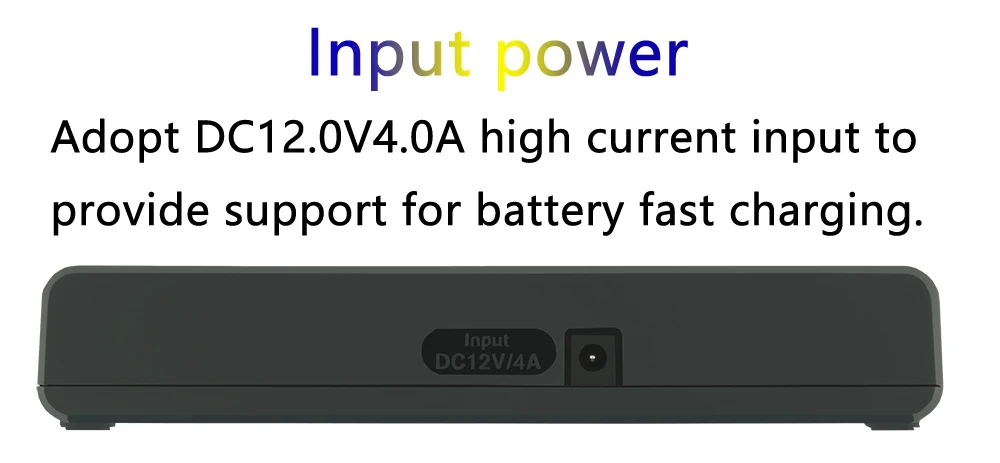

1. Входное питание: постоянный ток 12,0 в 4.0A
2. Выходное напряжение: DC 4,20 V для li-ion
4,35 В постоянного тока для IMR
3,65 В постоянного тока для LiFePO4
1,48 В постоянного тока для NiMH/Ni - CD
9,0 В постоянного тока для NiMH
3. Выходной ток:
Литий-ионный/IMR/LiFePO4:2.00A * 4 (только канал 1/3/6/8), 0.30A /0.50A/0.70A/1.00A * 8
NiMH/Nicd: 0,50 A * 8
NiMH-9V: 85 мА * 2
4. Зарядка постоянного тока/постоянного напряжения, Ток Отключения: 100мА;
5. Ток холостого хода в режиме ожидания: <50мА;

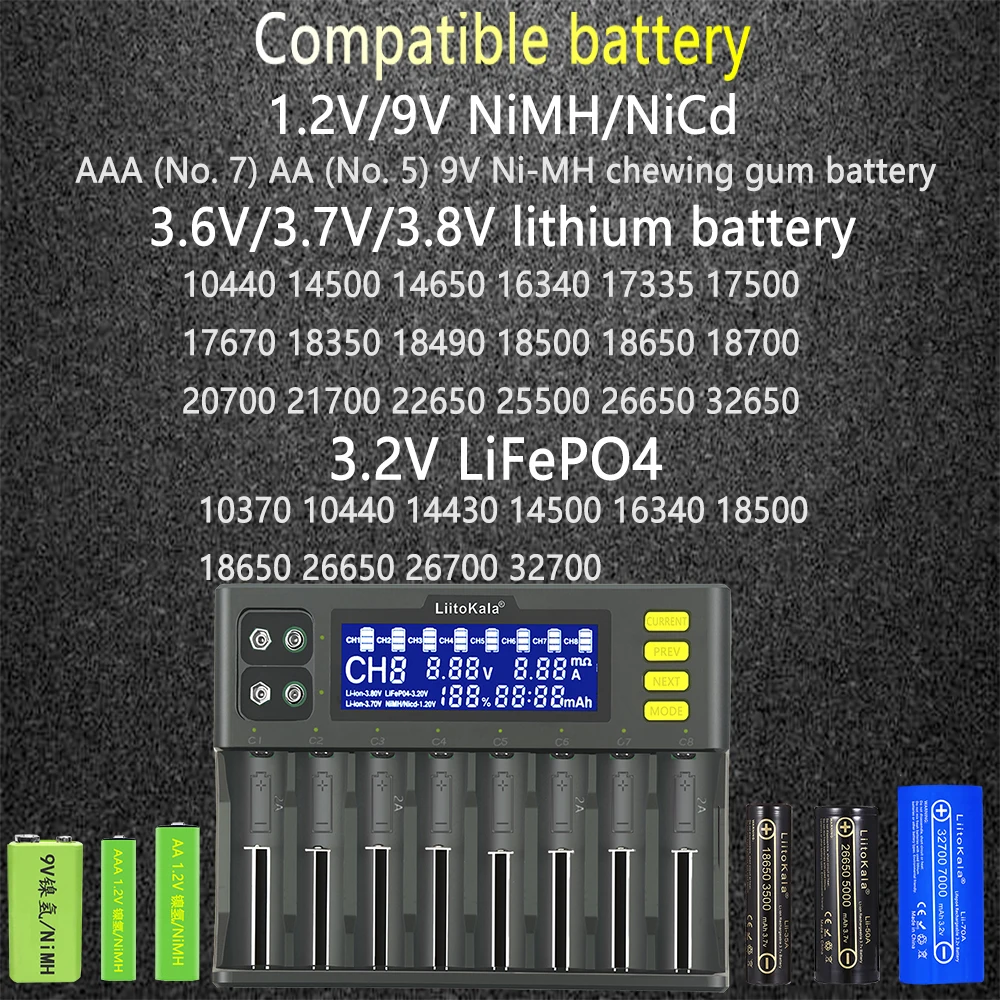

В. Типы и модели совместимых аккумуляторов
Литий-ионный/IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440
NiMH/Cd: AA, AAA, SC/C

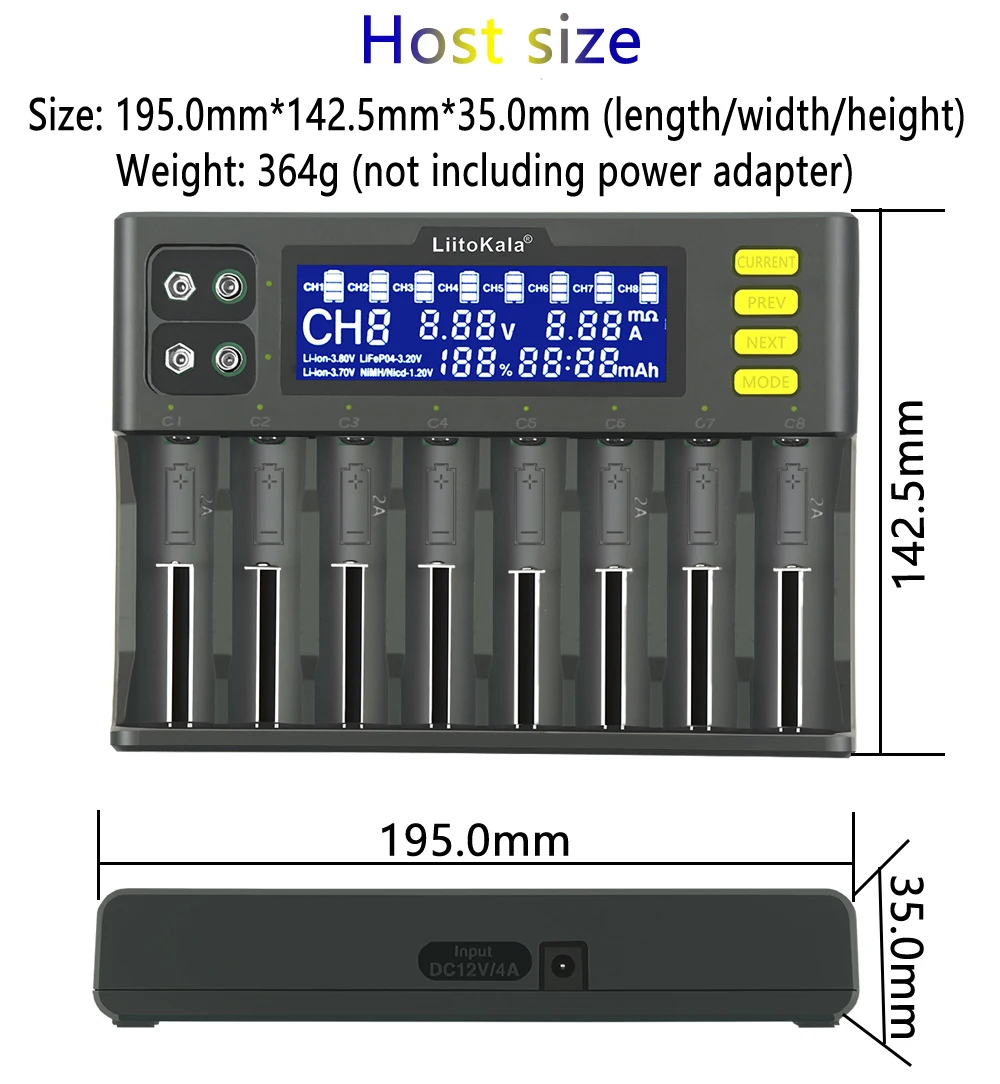

Vi. Размер зарядного устройства:
195,0 мм × 142,5 мм × 35,0 мм (длина/ширина/высота)
Вес: г (без кабеля передачи данных)

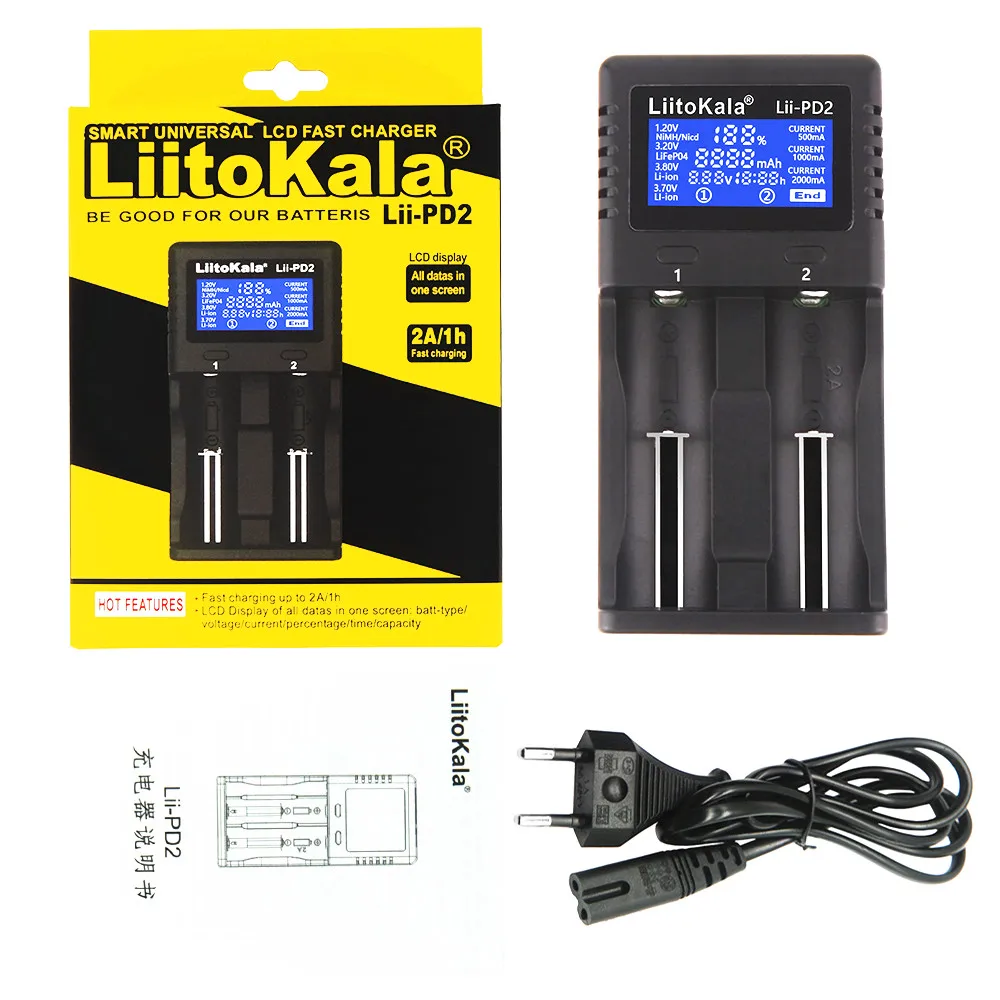

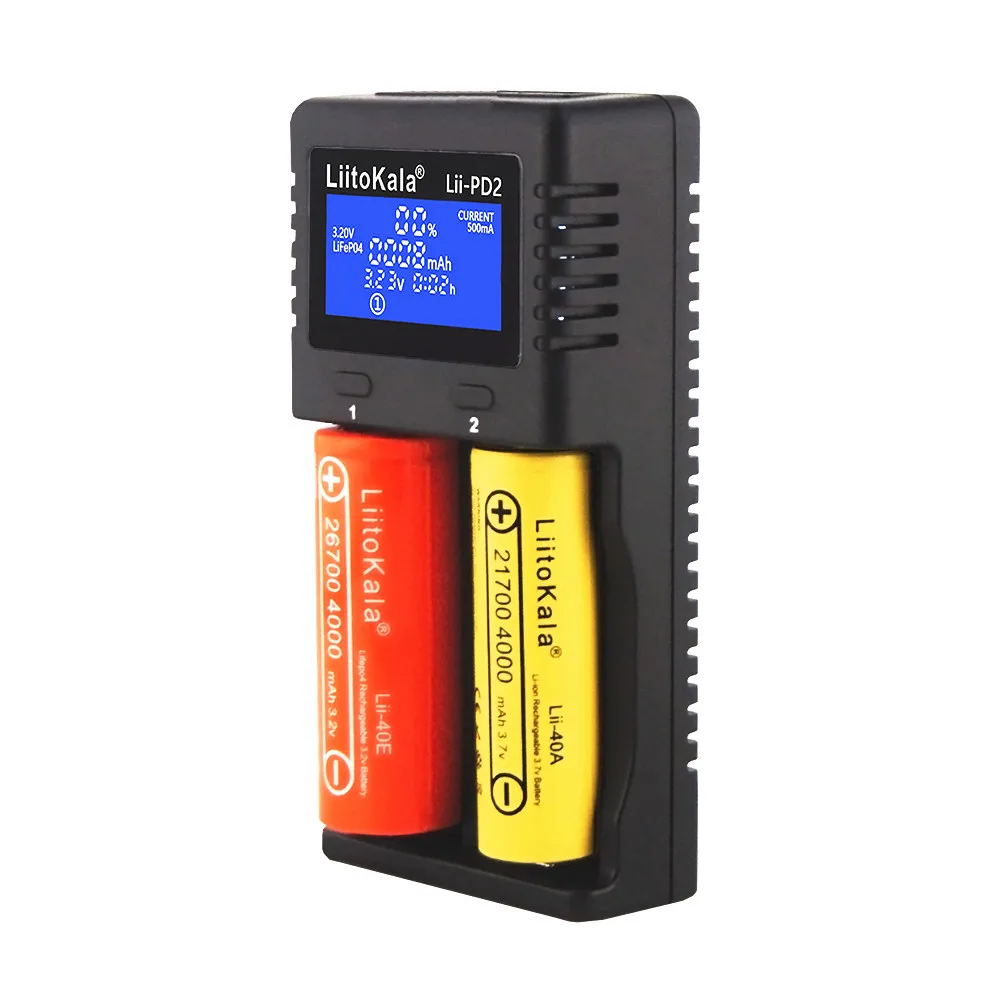

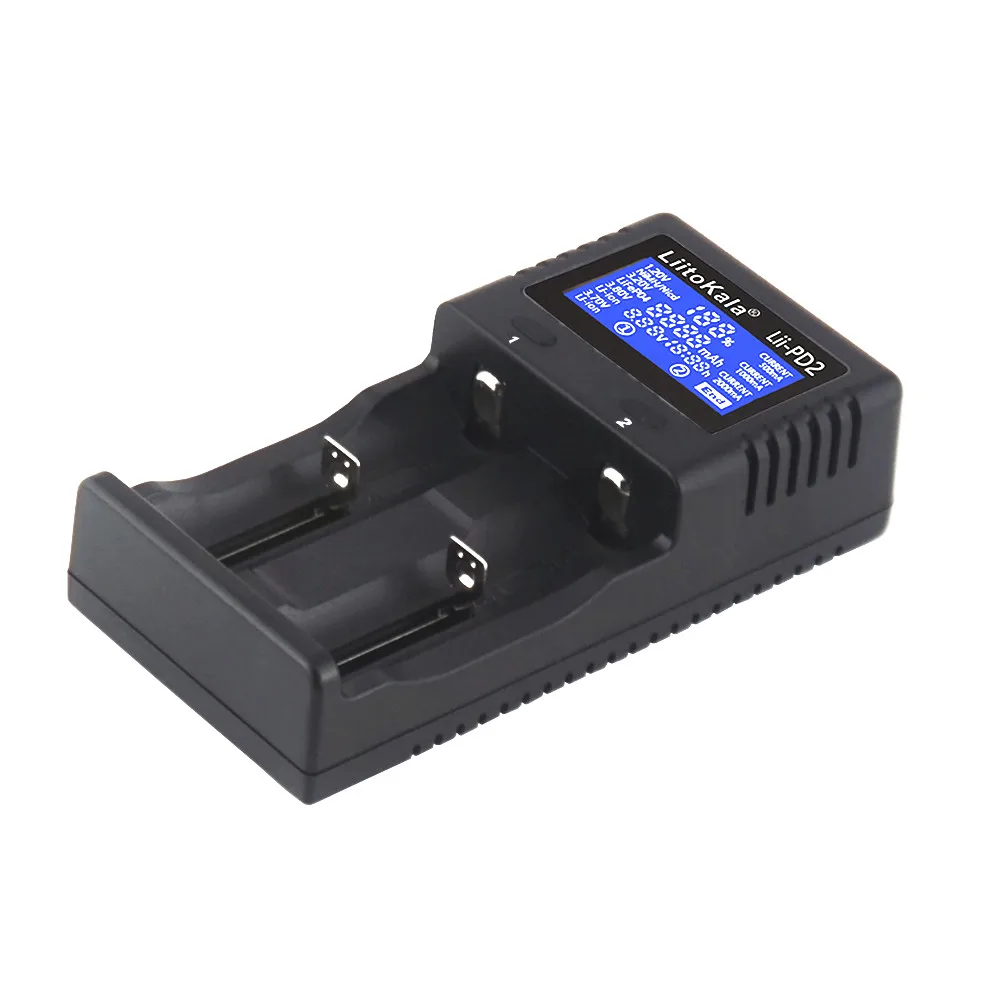

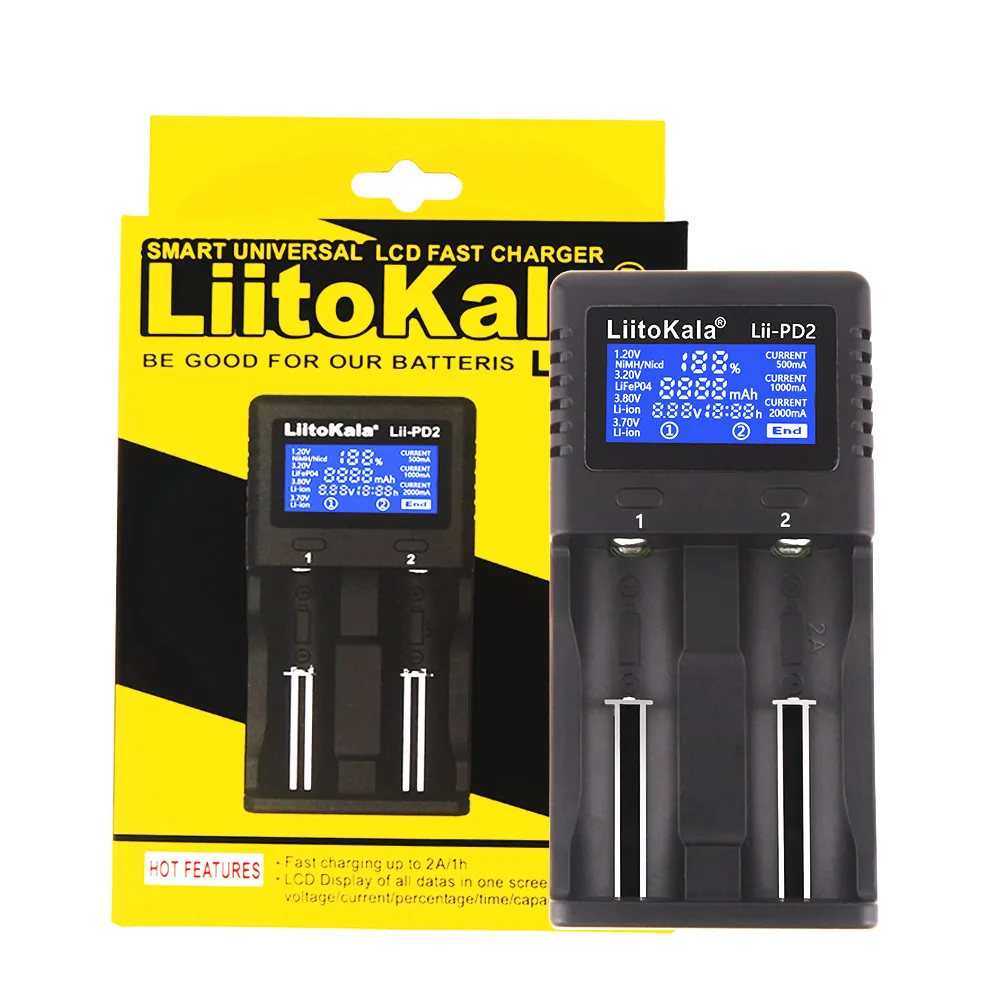

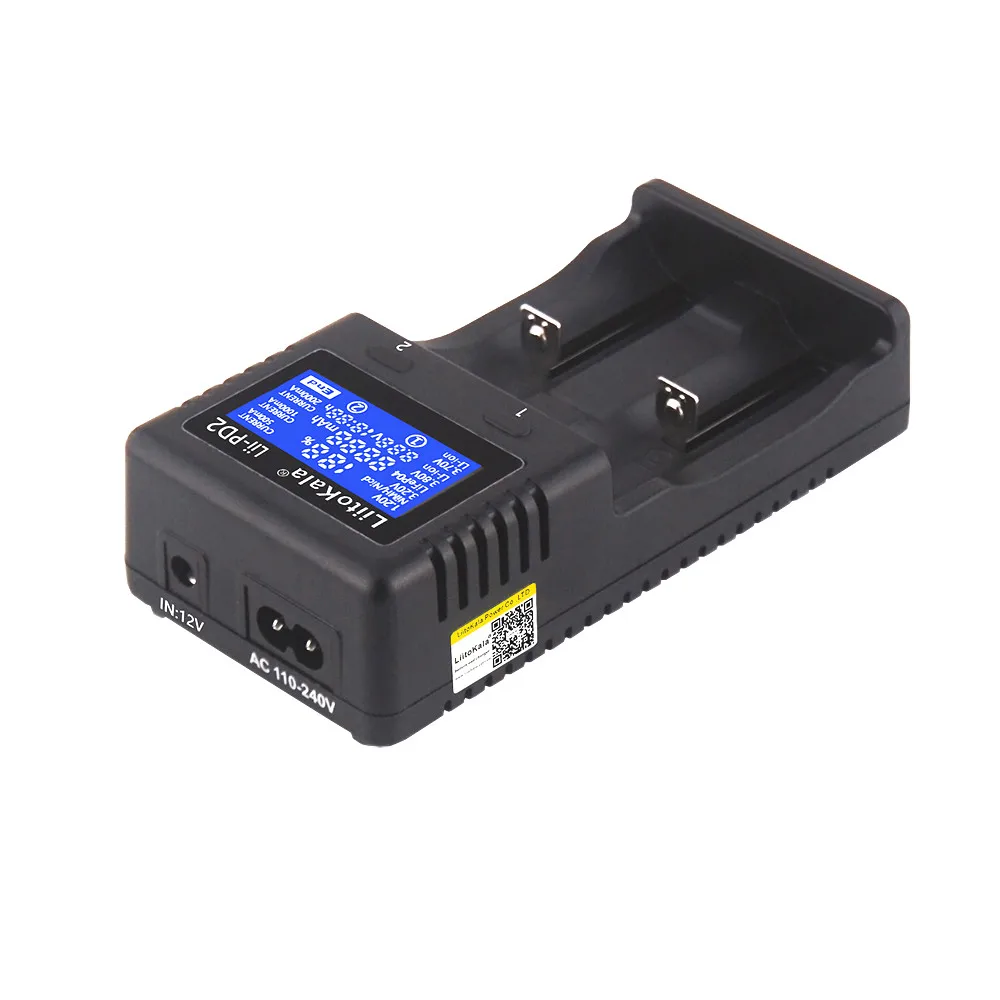

Зарядное устройство PD2. Руководство пользователя.
И. Характеристики и функции зарядного устройства:
1. DC12V1A (номинальный) вход, двухслотовая независимая зарядка и
Система управления микрокомпьютером.
2. Самой главной особенностью этого зарядного устройства является то, что вы можете зарядить аккумулятор
Независимо от полярности!
3. Есть три уровня зарядного тока: 0.5A / 1.0A / 2.0A. В
По умолчанию зарядка составляет 0.5A. Вы можете нажать и удерживать соответствующий
Кнопка выбора зарядного тока.
4. Во время зарядки ЖК-дисплей может отображать канал CH и
Зарядный ток, напряжение, время, емкость и тип батареи канала
Li-Fe 3,20 V / Li-ion 3,70 V / Li-ion 3,85 V (IMR). Ток зарядки
Два слота не превышают всего 2А. Когда один из слотов
Заряжается током 2А, а затем аккумулятор заряжается в другом
Слот, передний ток 2А будет падать. Заряжать до тока 1А; При
Батарея полностью заряжена, ЖК-дисплей будет отображаться полностью.
5. Автоматическое распознавание литий-ионных 3,70 в и никель-металлогидридных аккумуляторов, ручное
Выбор литий-железо-фосфатных аккумуляторов (3,20 в) и литий-ионных аккумуляторов 3,85 В
Батарея.
6. С функцией активации напряжения 0 В, 1,65-2,20 в нельзя заряжать
(Но будет активирована текущая непрерывная зарядка).
7. С несколькими функциями защиты, такими как избыточная зарядка,
Переразрядка, короткое замыкание и т. д., это может интеллектуально и автоматически
Определить плохие батареи.
8. Режим зарядки: постоянный ток и постоянное напряжение.
II. Кнопки и дисплей:
1. Кнопка (режим): 2 кнопки на каждом управлении по одному слоту. В течение 5 секунд после
Батарейка включена, нажмите кнопку Mode соответствующего
Слот для выбора типа аккумуляторной батареи. Нажмите и удерживайте Режим
Кнопка выбора зарядного тока. Определите тип аккумулятора, который
Необходимо заряжать (например, 3,20 в/3,80 в) и прекратить работу
После зарядного тока, и войдите в состояние зарядки через 5 секунд. Ты
Не удается Переключить тип батареи во время процесса зарядки, но вы можете
Нажмите кнопку светильник чь светильник КУ, и нажмите и удерживайте, чтобы переключить
Ток.
2. ЖК-дисплей: после подключения зарядного устройства к источнику питания ЖК-дисплей
Дисплей будет отображаться примерно в течение 2 секунд, а затем отображаться null.
При обнаружении батареи на ЖК-экране отображается соответствующий слот
Количество, напряжение и ток батареи, а символ типа батареи мигает
(NiMH/никель-кадмий 1,2 в без обозначения типа батареи мигает), после 5
В секундах для зарядки аккумулятора будет введено Распознавание по умолчанию. В этом
Время, на дисплее зарядки "%" мигает символ, указывающий на то, что зарядка
Выполняется, и окончание отображается, когда зарядка завершена.

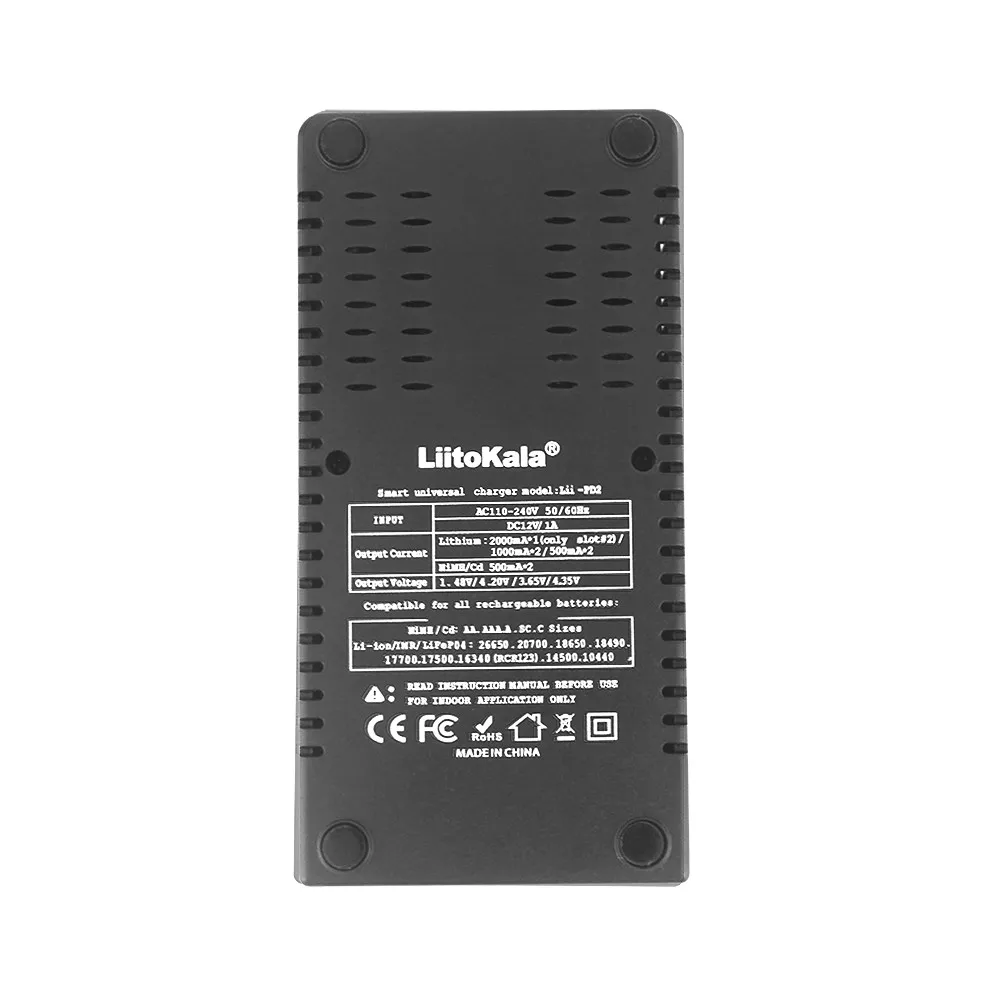

III. Электрические Технические параметры:
1. Входная мощность: DC 12V 1A.
