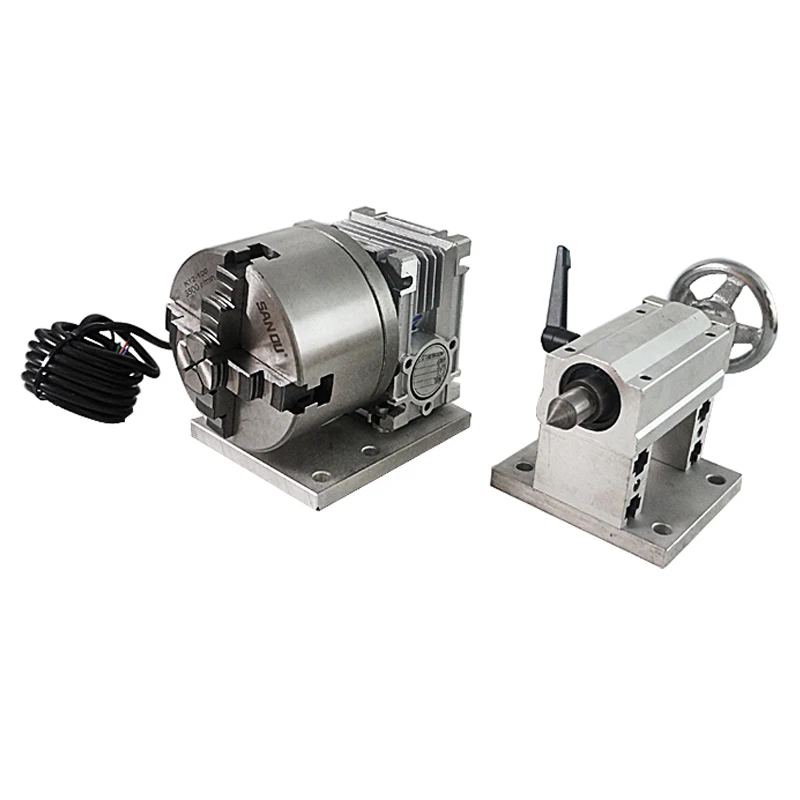

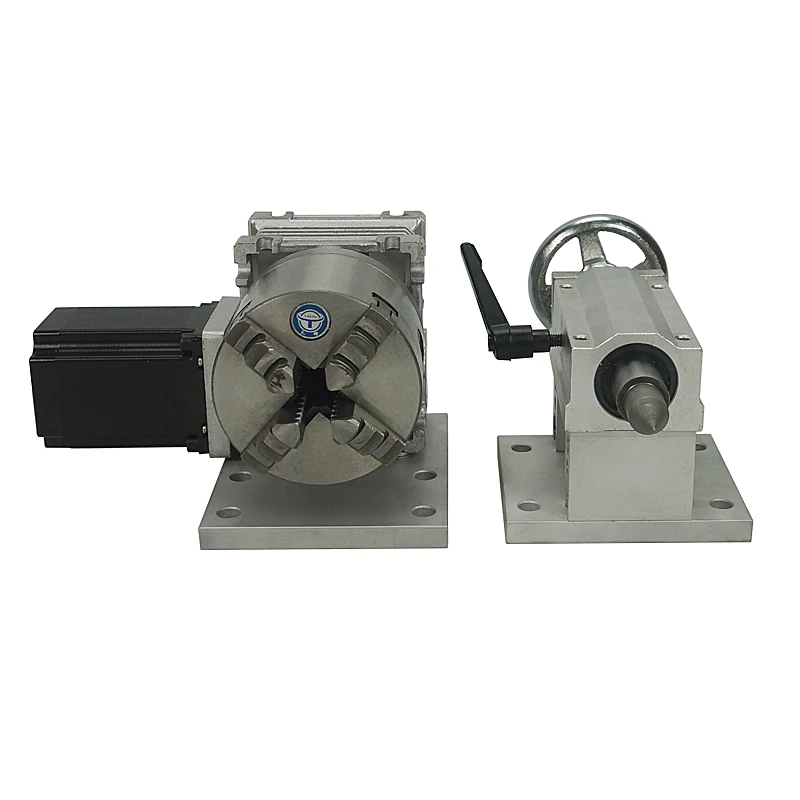

Роторный фрезерный станок с ЧПУ, роторный фрезерный станок с 4-й Осью для фрезерной головки с ЧПУ, разделительная 3d-скульптура, патрон с 3 захватами 80 мм, 100 мм, 130 мм

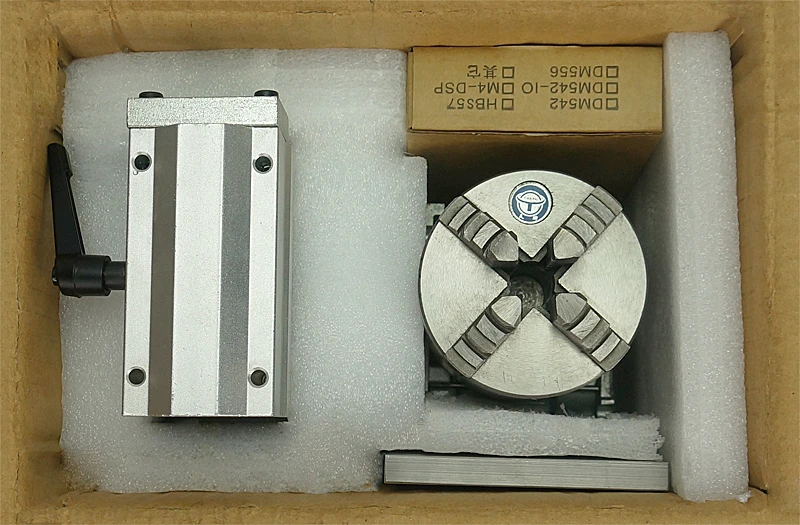

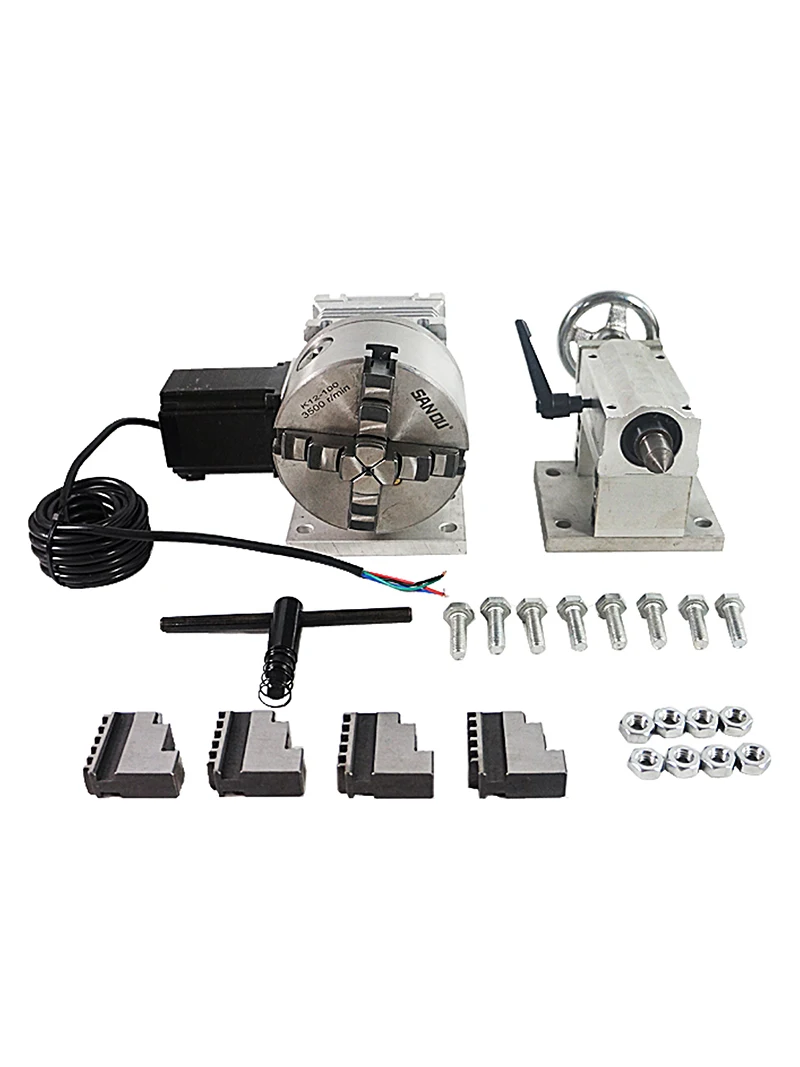

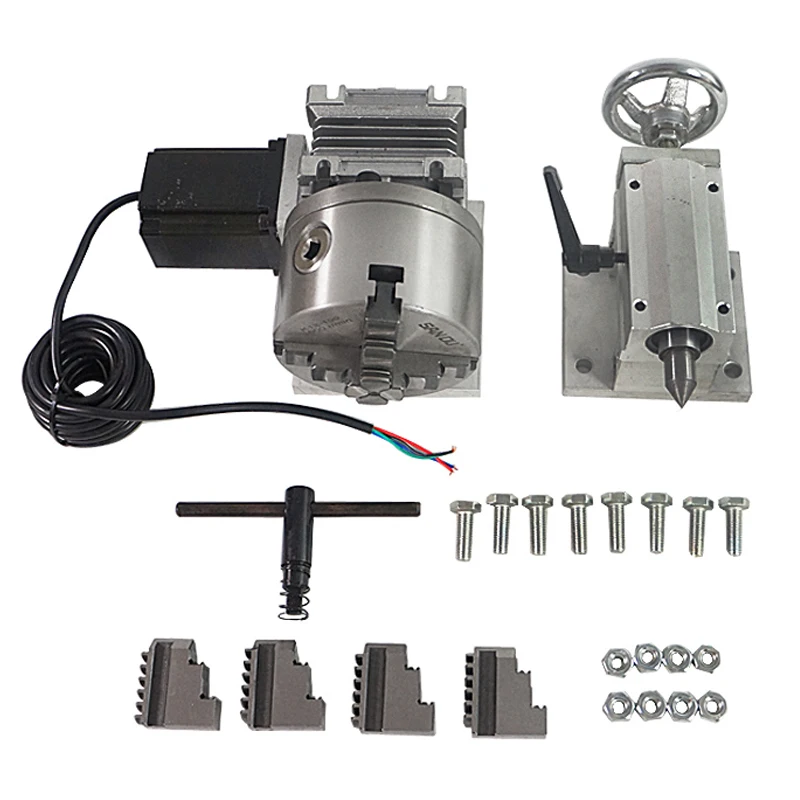

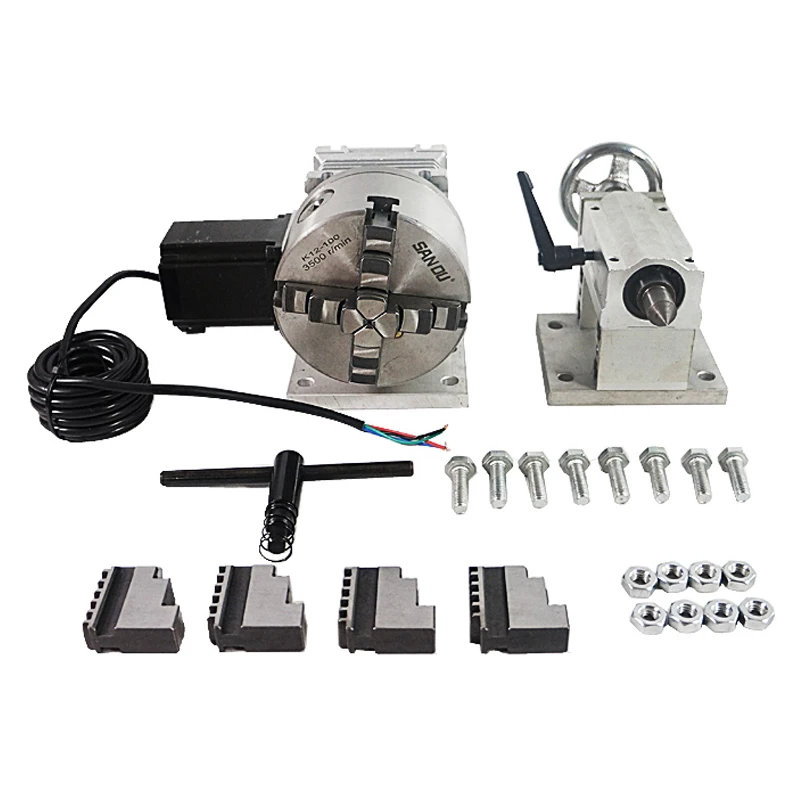

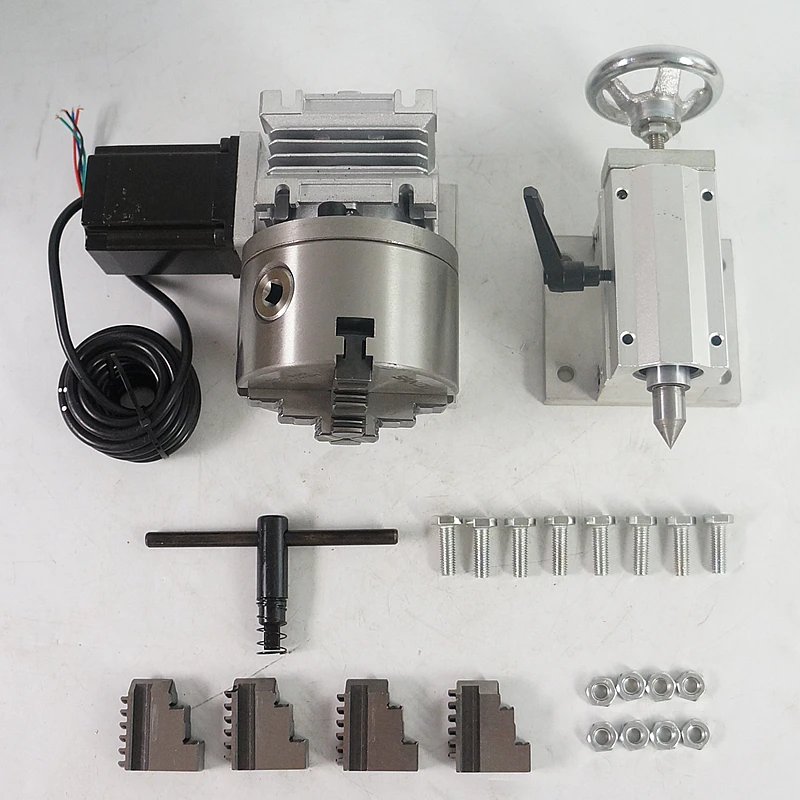

Упаковочный лист:

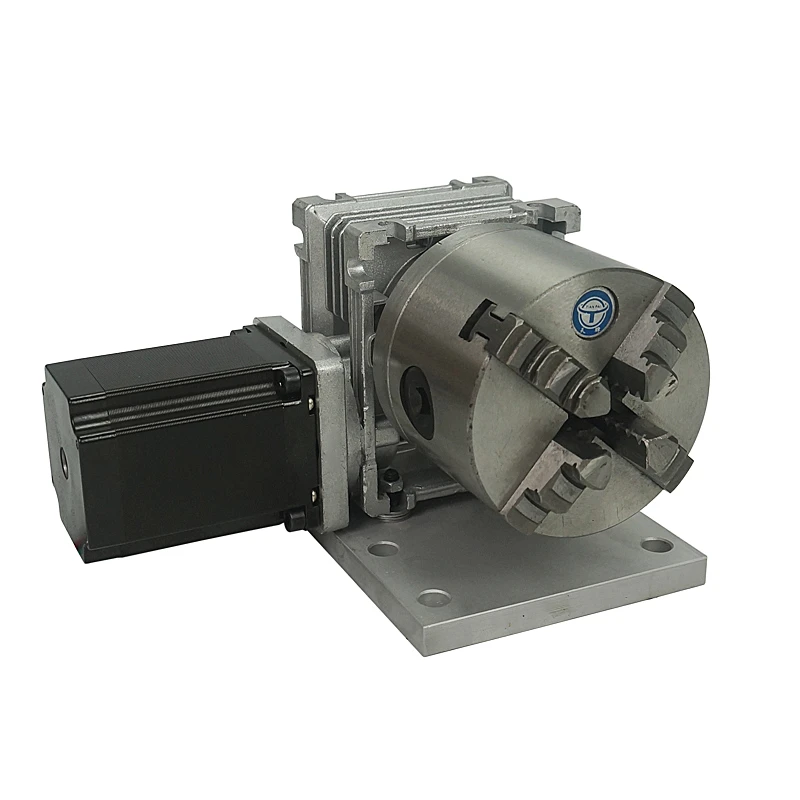

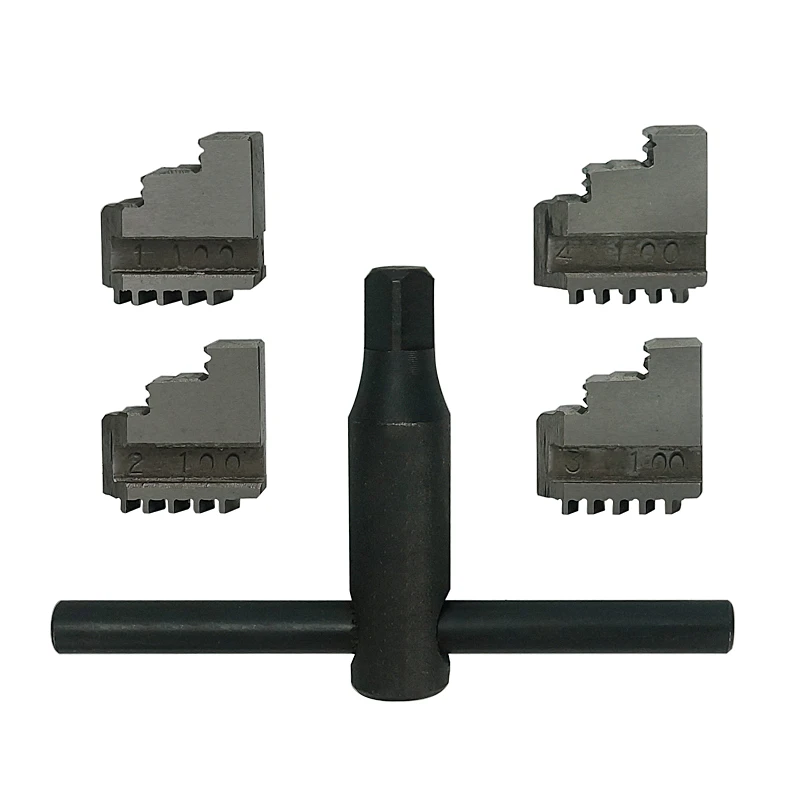

1 x ось А с 4 КУЛАЧКОВЫМ (3 КУЛАЧКОВЫМ) патроном

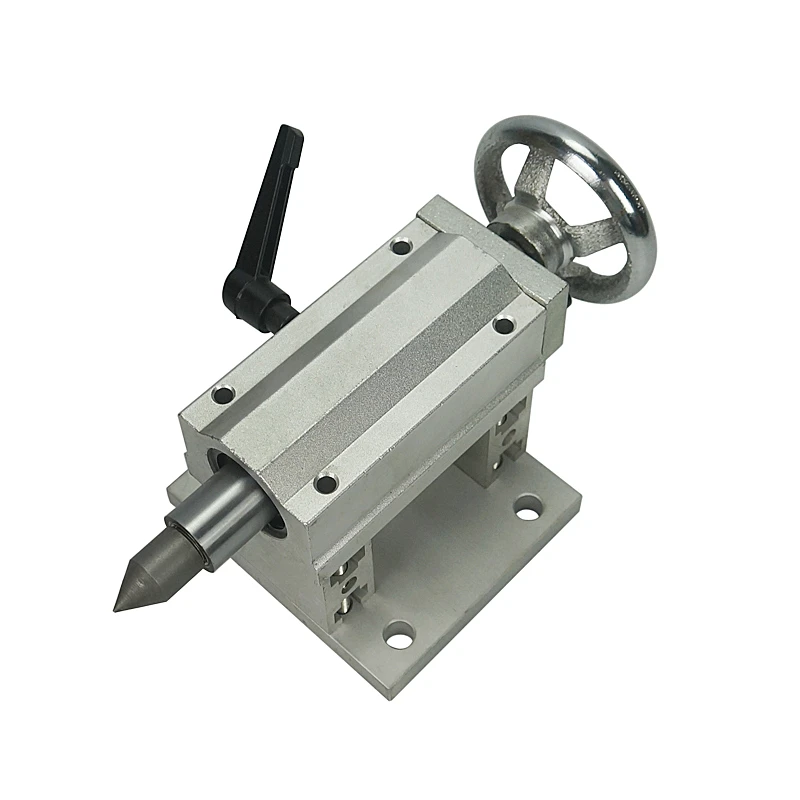

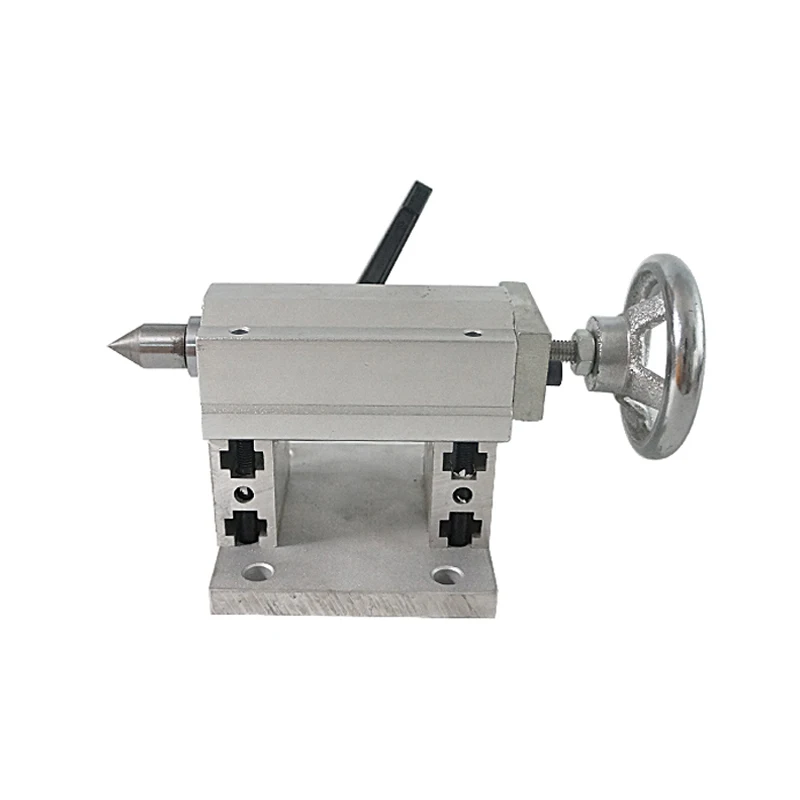

1 x задняя крышка

Номер модели: 57-80-4 (-3)

Шаговый двигатель: 57 шаговый двигатель ток 3A

Патрон: 80 мм 4 кулачковый (3-кулачковый) патрон

Высота центра: 70 мм

Общая высота: 110 мм

Монтажное отверстие: 80 мм,

Винт M8

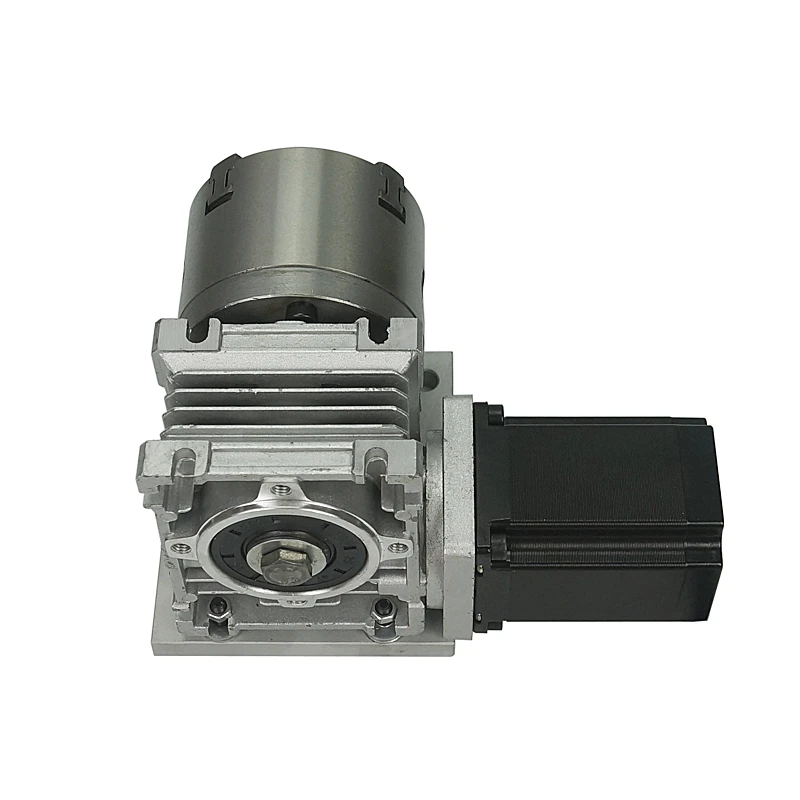

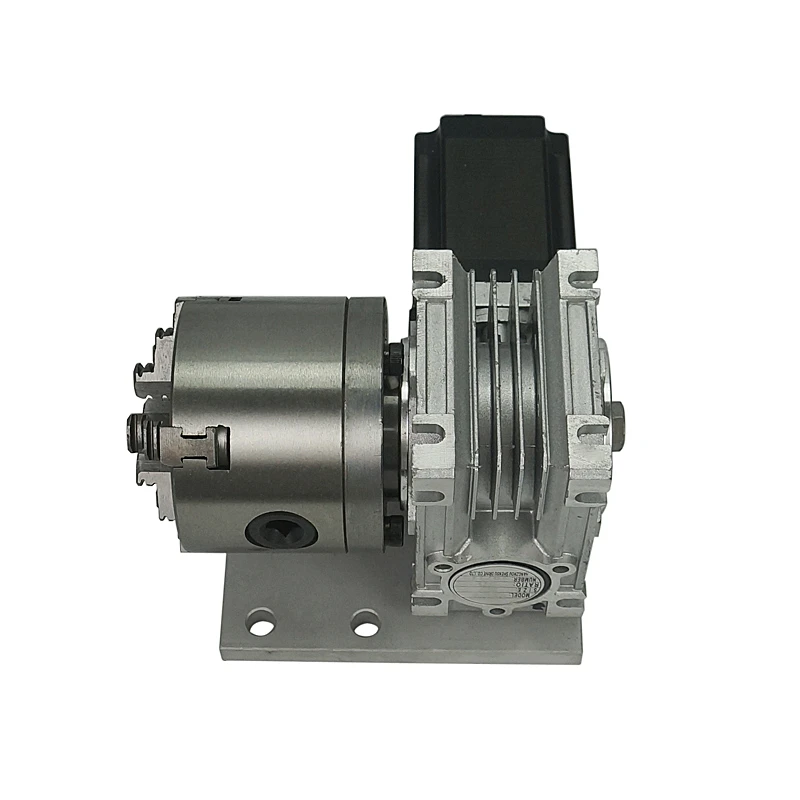

Червячный редуктор

Коэффициент снижения скорости: 20:1

Вес: 12 кг

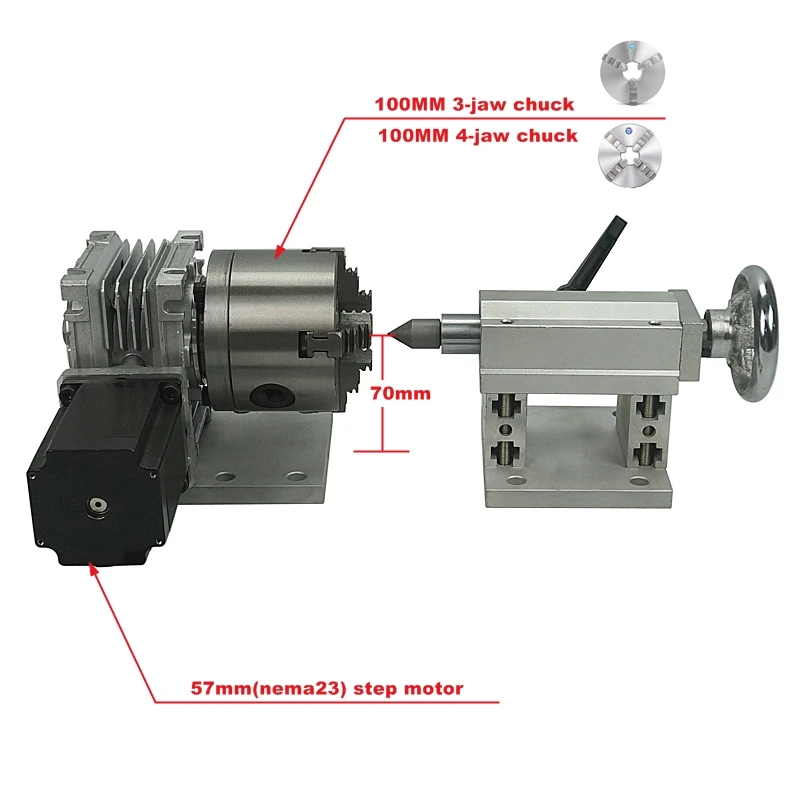

Номер модели: 57-100-4 (-3)

Шаговый двигатель: 57 шаговый двигатель ток 3A

Патрон: 100 мм 4 кулачковый (3-кулачковый) патрон

Высота центра: 70 мм

Общая высота: 120 мм

Монтажное отверстие: 80 мм,

Винт M8

Червячный редуктор

Коэффициент снижения скорости: 20:1

Вес: 13 кг

Номер модели: 86-130-4 (-3)

Шаговый двигатель: 86 шаговый двигатель ток 4.2A

Патрон: 130 мм 4 кулачковый (3-кулачковый) патрон

Высота центра: 92 мм

Общая высота: 150 мм

Монтажное отверстие: 80 мм,

Винт M8

Червячный редуктор

Коэффициент снижения скорости: 20:1

Вес: 15 кг

4-осевая импульсная Настройка:

Настройки системы Mach3: 1 градусный требуемый Импульсный номер

(1 круг привода двигателя Импульсный номер тонкой фракции) 83019 периметра

Например, двухфазный двигатель, тонкая фракция 8, коэффициент уменьшения 20:1

1 Набор в соответствии с углом

32000 / 360 (градусов) = 88,88888888 (Импульсный номер)

2. Установка длины графика или окружности графика

32000 83019 (длина 125,6 мм) = 254,777 (Импульсный номер)
