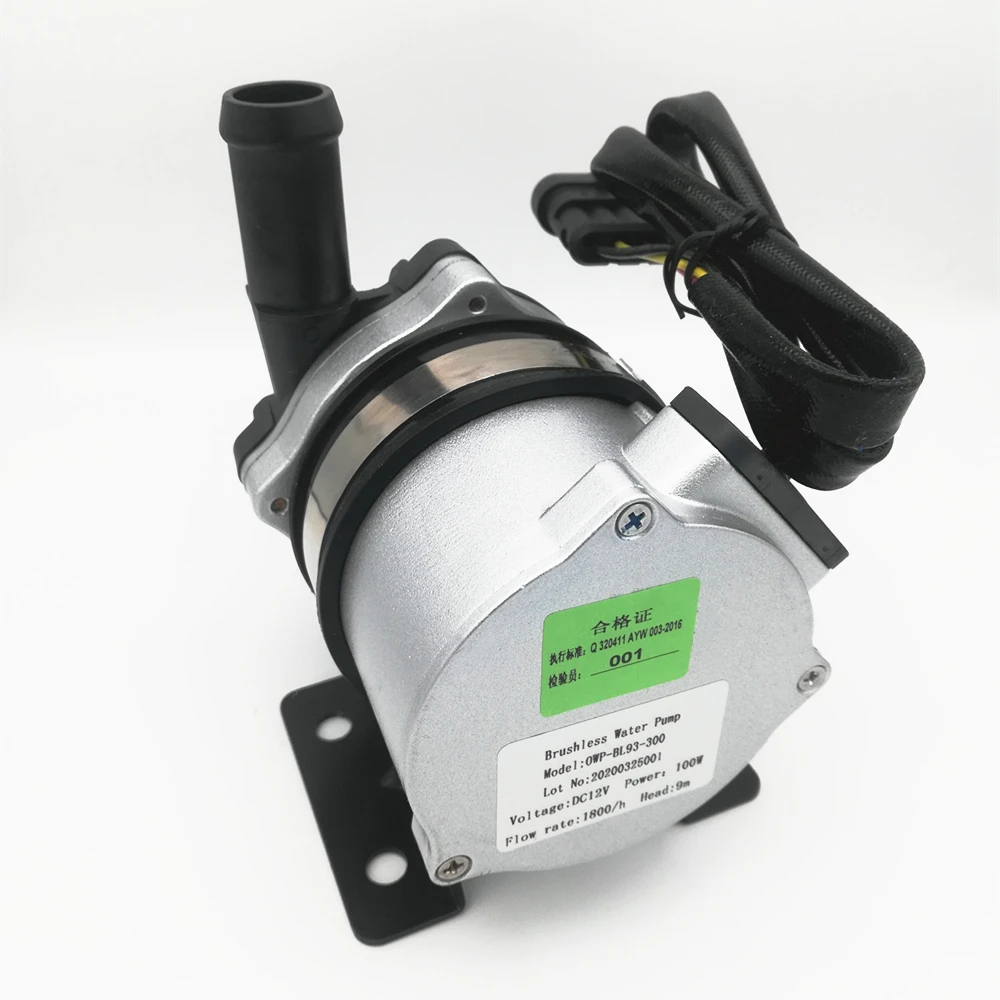

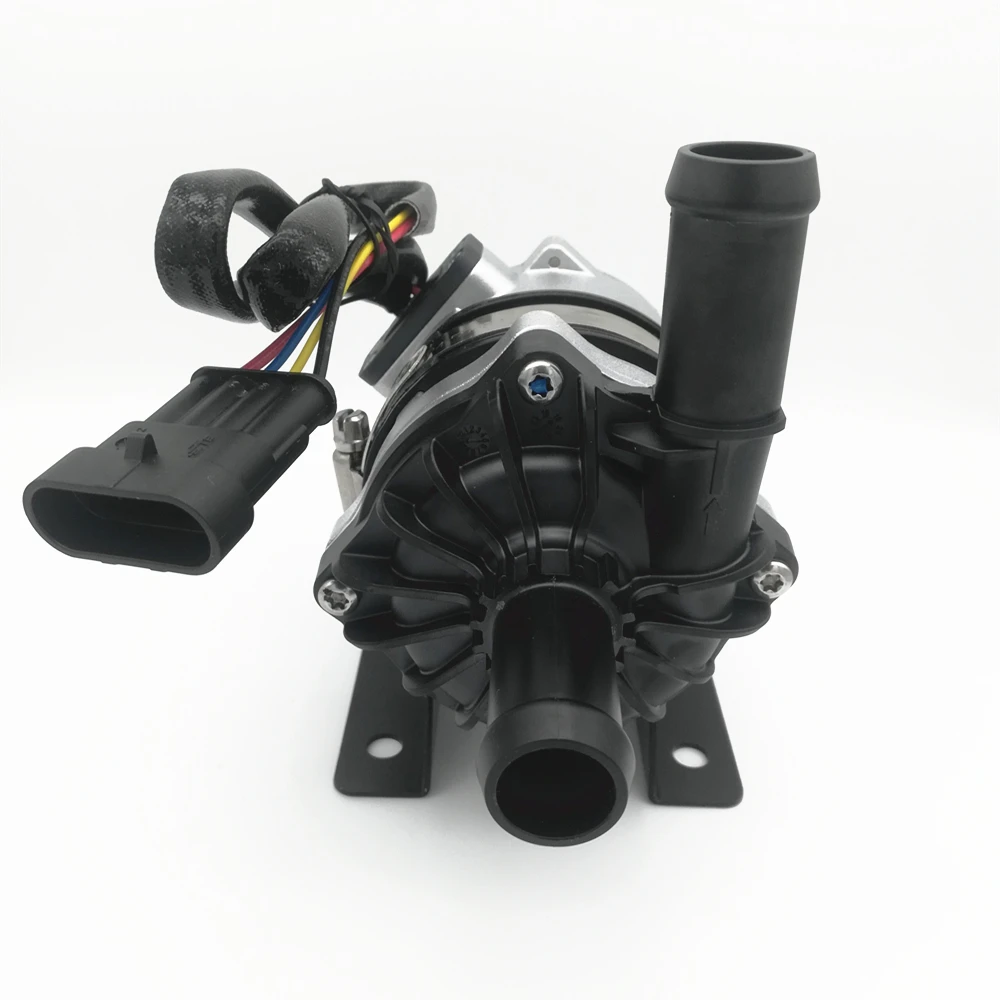

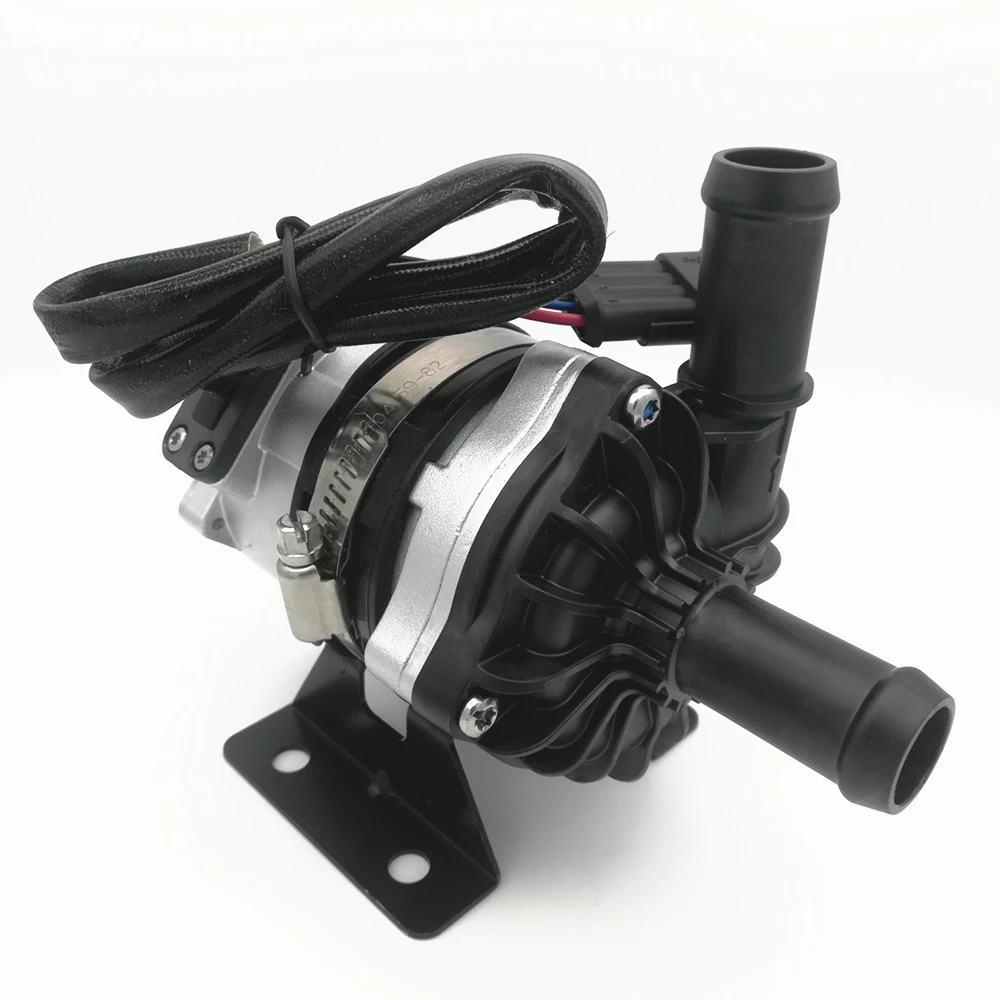

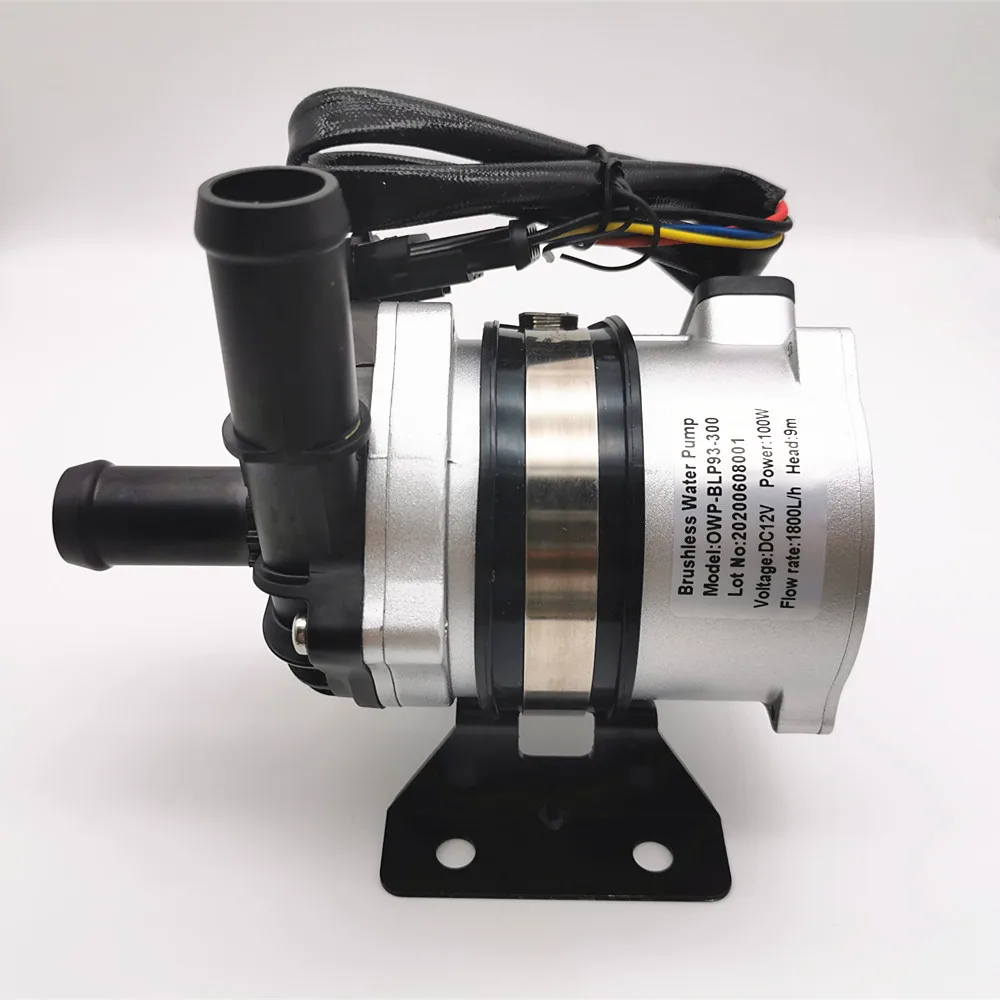

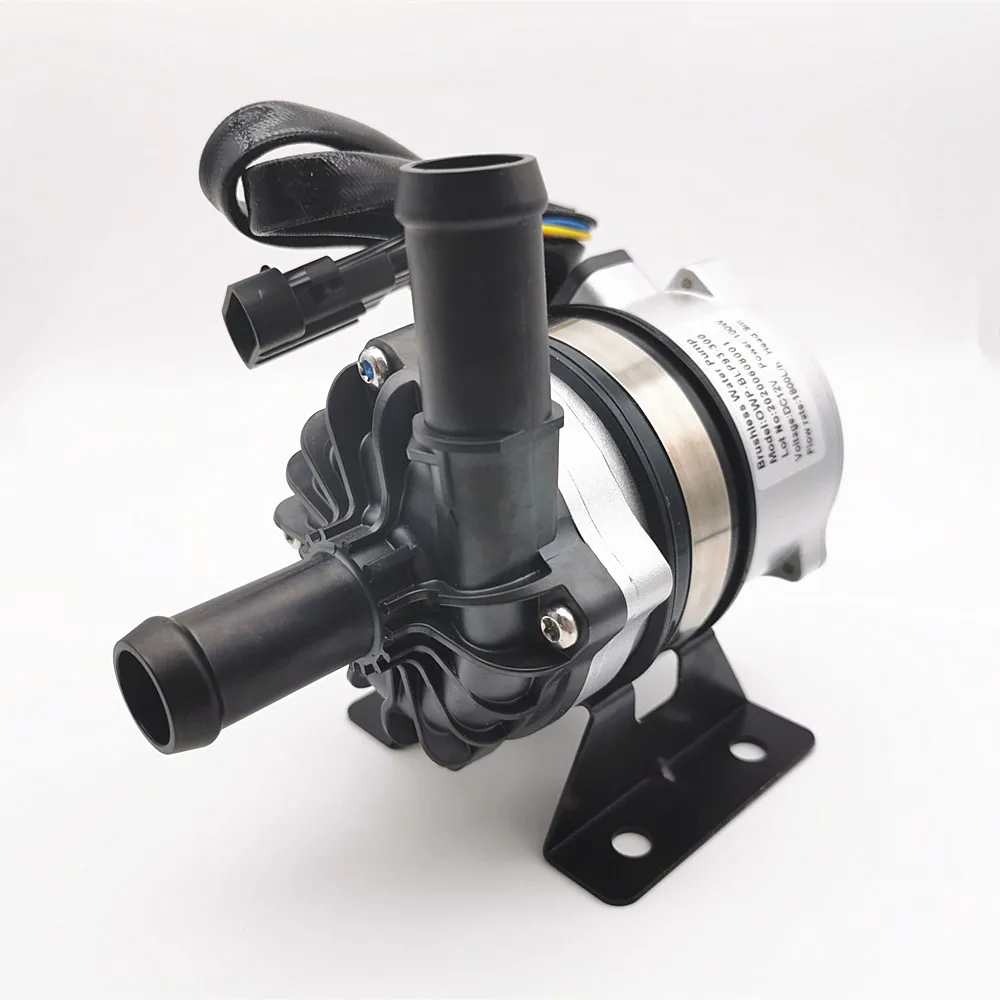

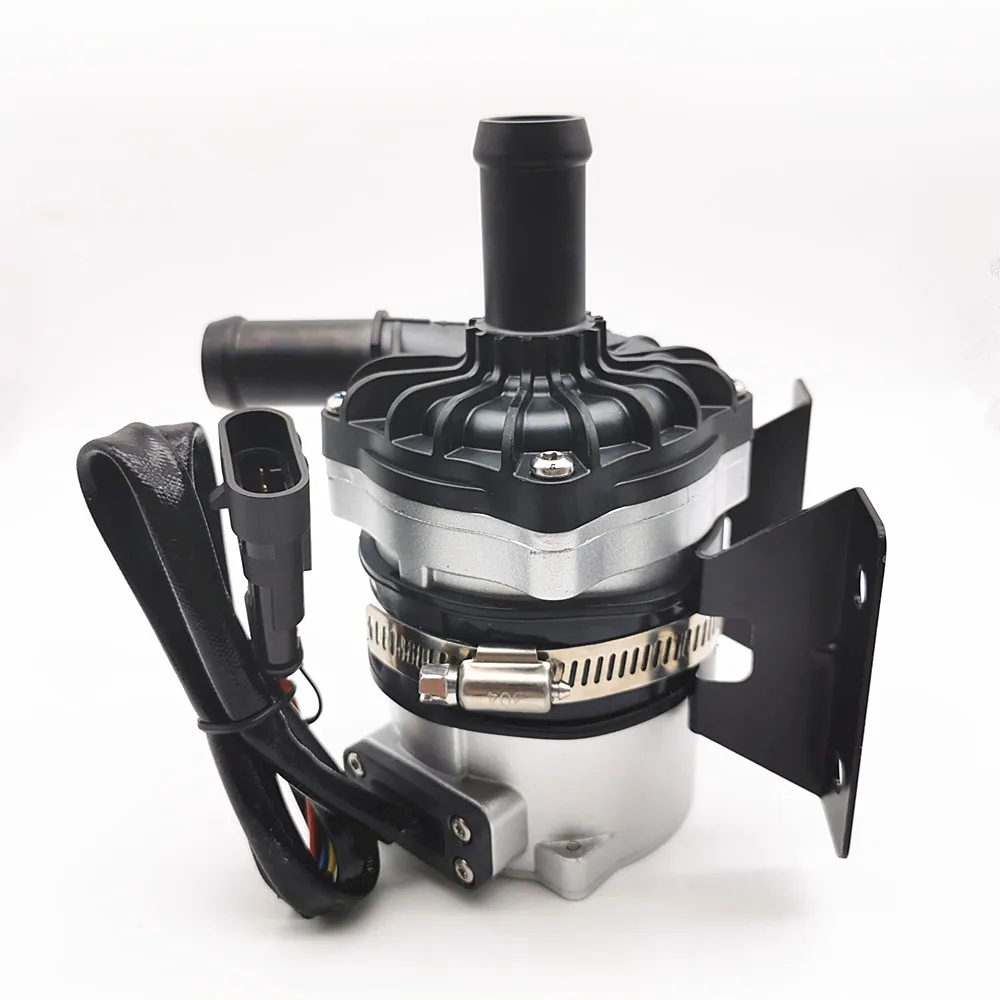

Bextreme Shell OWP-BL93-300 Электрический водяной насос 12V/24V DC 1800L/M, H = 9M, 100W BLDC водяной насос с ШИМ-управлением
OWP-BL93-300 Электрический водяной насос 12V/24V DC 1800L/M, H = 9M, 100W BLDC водяной насос с управлением ШИМПовышение/циркуляция/переменная частота/Низкий уровень шума/щит насос/ШИМ контроль/отзывы о неисправности
■ ПриложенийШироко используется в гибридных автобусах, гибридных легковых автомобилях, электромобилях, поездах и кораблях и других системах отопления и охлаждения.▪ Особенности◆Передача магнитной силы (Защитная структура насоса) центробежный насос◆Высокая эффективность бесщеточный двигатель постоянного тока, низкое энергопотребление, высокая эффективность, длительный срок службы.◆С широким диапазоном рабочей температуры◆PWM сигнал скорости управления◆With постоянный поток управления◆Reverse защита от обратной полярности◆Dry Бег защиты◆Перенапряжение, защита от перегрузки по току◆Перегрузка, защита от перегрева■ Техническое описание (соответствующие части в контакте с жидкостью)Корпус головки насоса: PPS + GFРабочее колесо: PPS + GFЗащитная Полость: PPS + GFВтулка вала: композитные материалы из углеродистой смолыВал: вал из нержавеющей сталиМагнитный Корпус: нейлоновая Пластиковая КапсулаУплотнительное кольцо: EPDM■ Приводное устройство (включая двигатель)Электромагнит для вождения: нейлоновый пластиковый капсулированный магнитВинты и гайки: нержавеющая сталь SUS 304Мотор для вождения: бесщеточный двигательРама провода двигателя: PPA GFКорпус насоса: литой алюминиевый чехол с пескоструйной обработкой и пропиткойКронштейн: сталь с порошковым покрытиемОбруч кронштейна: нержавеющая сталь сша 304 + демпфирующее резиновое кольцоВодонепроницаемость на основе оценки IP68 (en60529)Модель соединителя: AMP282106-1 (совместимый штекер AMP282088-1)Диаметр сопла: 22,4 мм (внутренний диаметр: 16 мм)▪Характеристики моделиOWP-BL93-300-24A (24 В постоянного тока)OWP-BL93-300-12A(12 В постоянного тока)▪Инструкция по монтажуНасосы серии OWP-BL93-300-это центробежные насосы, которые требуют предварительного заполнения,Насос установлен в самом низком положении системы, чтобы гарантировать, что рабочее колесо всегда погружено в жидкость или предварительно заполнено насосом перед включением.Флуоресцентный1: насос не должен быть сухим, даже если он может высохнуть-работает в течение 30 секунд (после 30 секунд сухой-бег, он автоматически остановится), сухой бег будет шуметь, также увеличивают истирание вала и рукава вала.2: Используйте рекомендуемый диаметр трубы, соединяющей Впускное отверстие насоса, если вы используете отверстие шлангового насоса меньшего диаметра, из-за отрицательного давления в насосе, наружный воздух легче попадает в насос через трубопровод, это приведет к ухудшению производительности насоса, а также к повреждению воздушных пузырьков насоса.3: как показано на входе насоса, рабочее колесо вращается по часовой стрелке (см. Стрелку на выходном порту).4: насос может быть установлен вертикально или горизонтально (см. Рис. 1) при установке вертикально, выходной порт должен быть вверх.5: во избежание сухого хода (воздух застревает в крыльчатке) выходной порт водяного насоса должен быть вертикальным или в верхней части крыльчатки. (см. Рис. 1)6: соединенная труба должна быть вертикально установлена (или не локоть в 20 см), чтобы сделать воздух разряжен легко, выпускная труба не должна использоваться менее 90 градусовЛокоть (см. Рис. 2).7: нельзя использовать морскую воду или другие тяжелые загрязнения с большой примесью зерна жидкости в качестве жидкой среды.Температурный параметрСредняя температура жидкости: от-40 ℃ до + 85 ℃ (от-40 °F до + 185 °F)Рабочая температура окружающей среды: от-40 ℃ до + 85 ℃ (от-40 °F до + 185 °F) влажность ≤ 90%Температура хранения: от-40 ℃ до + 70 ℃ (от-40 °F до + 158 °F) (до 100 ℃, но это сократит срок службы)▪Давление системы-0,2 до 2,5 бар (100 ℃ (212 °F).Эти советы помогут продлить срок службы изделия составляет более 20000 часов на основе Номинальное напряжение и 36 ℃(86 °F) температура окружающей среды.▪Диапазон напряженияНоминальный 12V водяной насос, рабочий диапазон 9V - 16VНоминальный 24V водяной насос, рабочий диапазон 18V - 30VХотя двигатель может использоваться в широком диапазоне напряжения и температуры, но чрезмерное или слишком низкое напряжение и температура повлияют на срок службы двигателя, насос не может быть подвержен воздействию теплового излучения окружающей среды.Средняя жидкость: чистая вода, жидкая смесь (вода с содержанием гликоля ниже 60%)▪Электрический параметр
Рабочее напряжение
(VDC)
Номинальная мощность
(Ш)
Номинальный поток
(L/H)
Размеры
(Мм)
Вес
(Г)
9V-16V(12V)
18-30 в (24 В)
100 Вт
Q = 1800L/H = 9M
148*90*132
1,12 кг
Модель соединителя и соответствующие электрические свойства (см. Рис. 3):
AMP282106-1
1 (черный)
2 (желтый)
3 (синий)
4 (черный)
(Подходящая вилкаAMP282109-1)
GND
Отзывы о неисправности
ШИМ
+ 12V/24V
▪Персонаж ШИМ
Рабочий цикл
Описание
Примечание:1: метрическая погрешность рабочего цикла ШИМ 2%2:PWM напряжение: 24 В постоянного тока/12 В постоянного тока (такое же, как напряжение насоса)Частота: 50-1000 кГц3: рекомендуемый режим остановки ШИМ: 10%4: рекомендуемый 0% в качестве PWM разъединения
0% ≤duty≤ 10%
Состояние остановки
11% ≤duty≤ 55%
Минимальная скорость работы
56% ≤duty≤ 90%
Режим ШИМ(Диапазон линейного контроля скорости)
91% ≤duty≤ 100%
Максимальная скорость работы
▪Внимание1. Рабочая температура окружающей среды:-40 ℃-85 ℃, следует стараться избегать приближения к трехэлементной каталитической, газоразрядной трубной системе и двигателю во время установки, обеспечить температуру рабочей среды.2. Положение установки водяного насоса должно максимально приближаться к низкому уровню воды, чтобы продлить срок службы насоса.4. Пожалуйста, используйте насос далеко от пыльной среды, пыль вредна для уменьшения срока службы5. Обратите внимание на чистоту воды, Избегайте варки и блокировки крыльчатки, чтобы уменьшить срок службы насоса▪Параметры производительности
Внешние размеры
