Типичное применение:
Система домашнего освещения
Переключатель дистанционного управления
Удаленная блокировка
Автоматизация умного дома/дома
Светодиодное освещение
Люминесцентная лампа
Двигатель постоянного тока
Люминесцентная лампа
Автомобильная электроника
ПЛК
Промышленная автоматизация и контроль

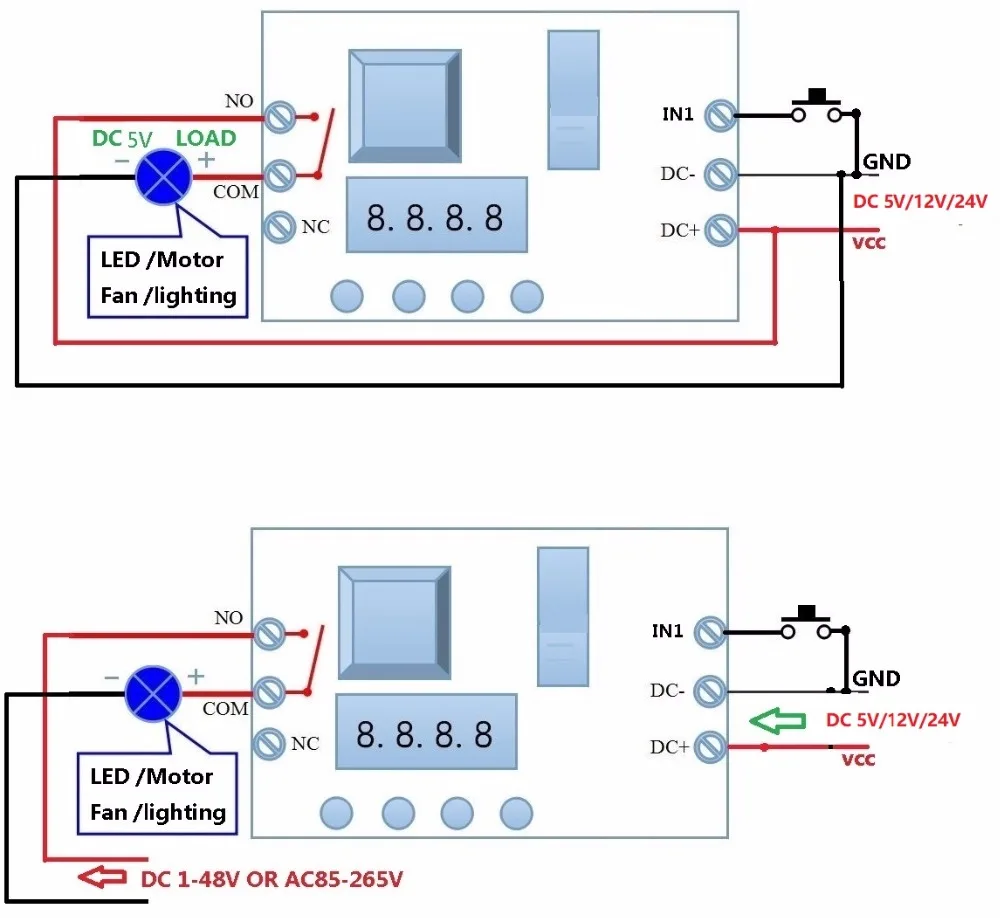

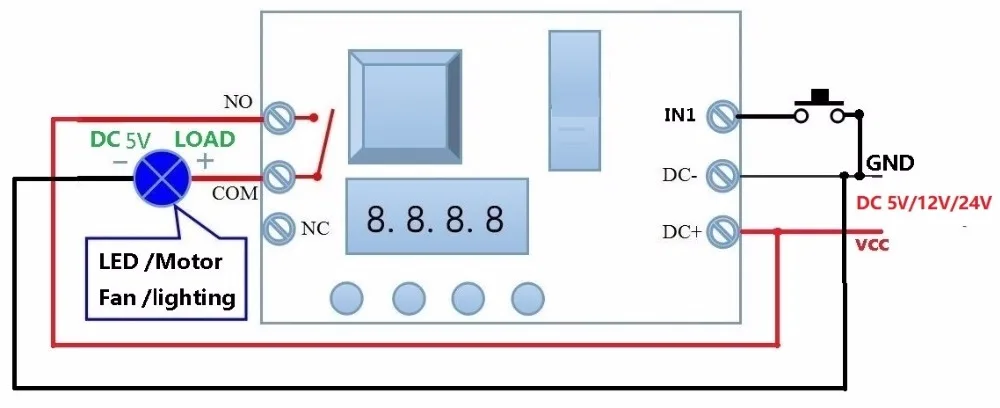

1 схема управления 5 В/12 в 24 В постоянного тока, схема подключения ниже. «Нагрузкой» могут быть светодиодные фонари, вентиляторы, двигатели иПрочее DC 5В/12В 24В Оборудование

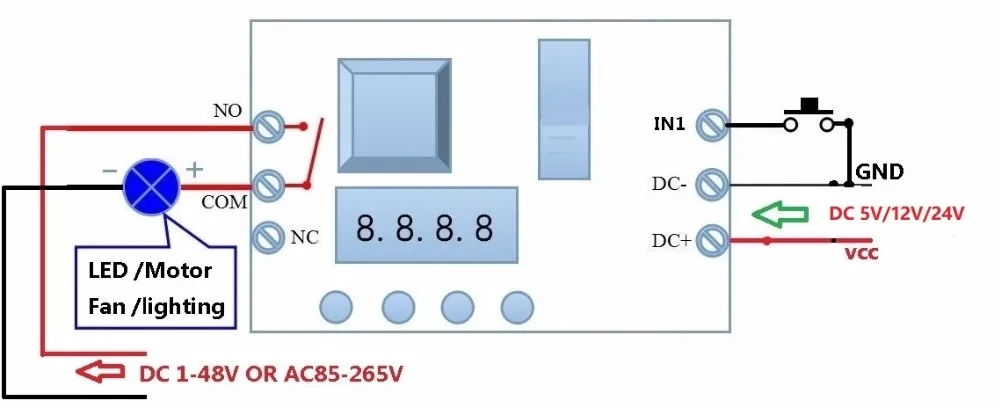

2 цепи управления постоянным током 1-48 В или 85-265 В переменного тока, схема подключения ниже (Примечание: Если нет постоянного тока 5В/12В 24В Нагрузка, нужен другой 5В/12В 24В Блок питания). «Нагрузкой» могут быть светодиодные фонари, вентиляторы, двигатели и другое оборудование постоянного тока переменного тока

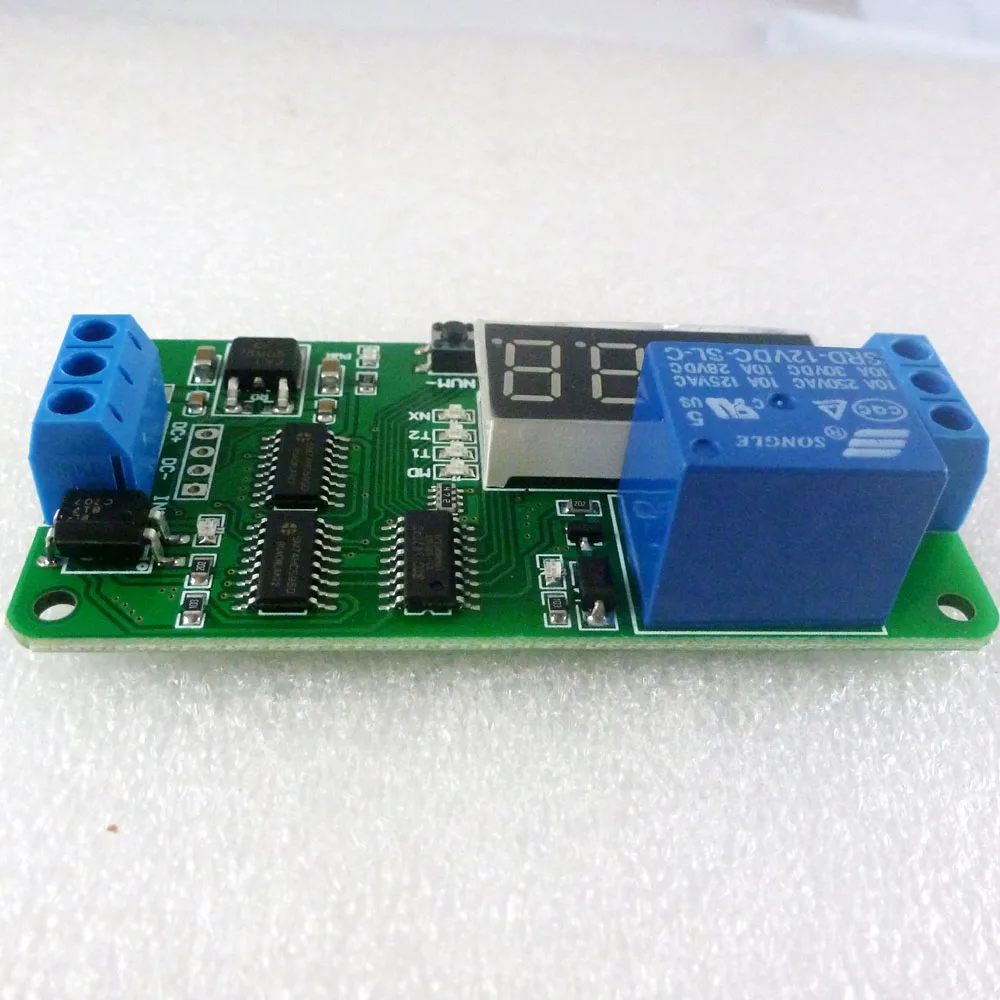

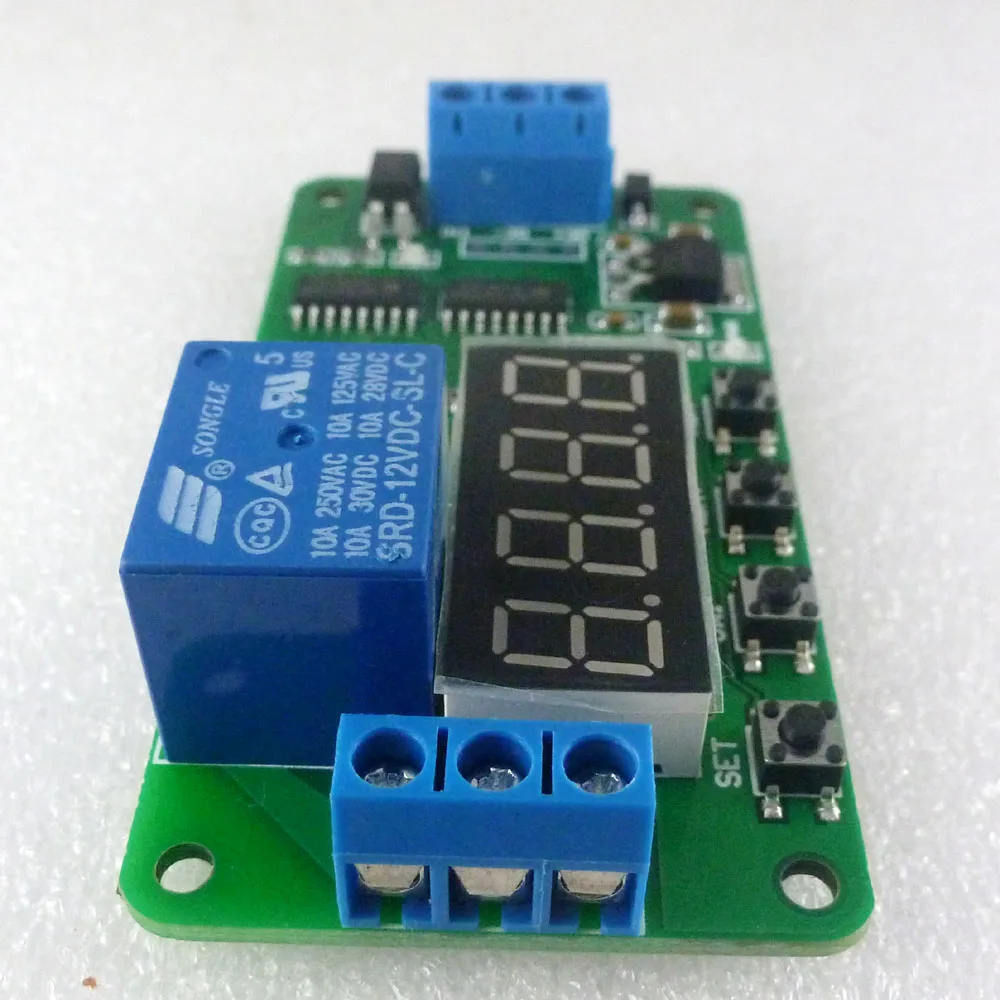

Наименование товара:Многофункциональный реле времени с задержкой постоянного тока 5 в 12 В 24 В, модуль PLC с включением/выключением
В посылка входит:
1 шт. 1-канальная многофункциональная плата реле задержки(Вы можете выбрать 5 В/12 В/24 В Версия)

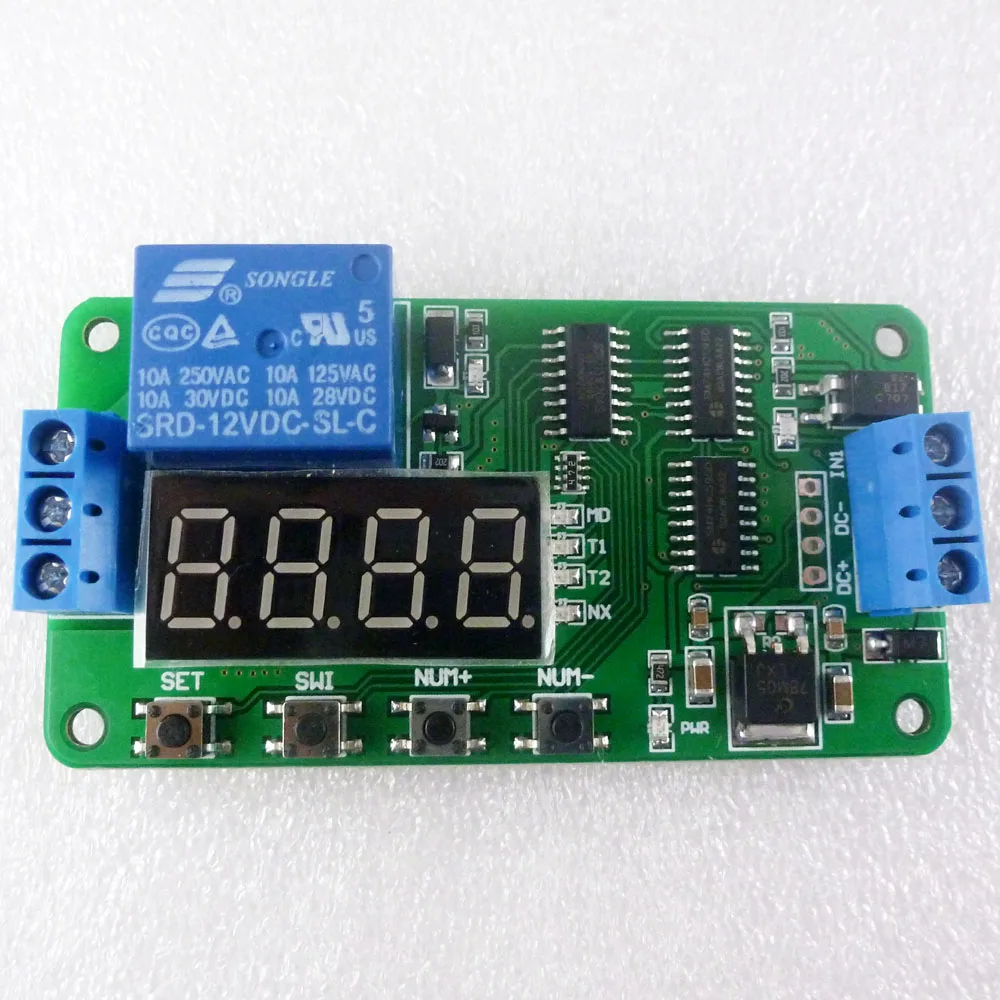

Описание:
Модуль управления CE030 Многофункциональное реле, разработанный специально для различных пользователей с различными потребностями, в качестве основного используется микроконтроллер
Блок управления, 18 предустановленных функций, может быть основан на потребностях пользователя, настроить и добавить другие конкретные функции.
Оригинальные высококачественные модули реле питания, мощный высоковольтный транзистор, красные, синие сигнальные огни, двусторонние военные
Печатная плата, тканевая плата для обеспечения комплексной, стабильной работы, может широко использоваться в различных типах управления питанием.
Особенности:
1 Новое обновление до версии 3,0, модуль функционирует до восьми видов, увеличен до 18 видов, чтобы удовлетворить потребности большего количества приложений;
2. Увеличение функции защиты от обратного хода, питание не повредит неправильный модуль;
3 используются высококачественные высоковольтные модули питания, дискретный источник питания перед заменой системы более стабильный и надежный;
4. Увеличение времени на 0,1 секунды, точность времени за предыдущие 0,1 секунды, обновление до 0,01 секунд;
5. Функция автоматического энергосбережения увеличивается, пользователи могут самостоятельно настроить.
6. Размер: 76x40x1,5 мм (приблизительно)
Функции модуля:
Советы: функция 1-8 on power-up self-start функция 9-18 требуетсяНизкий импульс signaL (низкая продолжительность меньше 20 мс, далее то же самое) запускает запуск.
Функция 1:
Выбор времени: после питания реле задержки времени тянет T1, T1 между 0,1 секундами-270 часа регулируется, интерфейс CH1 для низкого уровня импульсного сигнала, повторите вышеуказанные функции;
Функция 2:
Время выключения: когда реле питания, реле задержки времени отключено T1, T1 в диапазоне от 0,1 секунд до 270 часов регулируется, интерфейс CH1 для импульсного сигнала низкого уровня, повторите вышеуказанные функции;
Функция 3:
Повторное отключение времени: после того, как реле питания не тянет, время задержки T1 достигает реле заряжается; Потяните реле после времени прибытия T2, время задержки T1 и T2 в 0,1 секунды-270 часа между настраиваемыми, интерфейсом CH1 в a
Низкий импульсный сигнал, повторите вышеуказанные функции;
Функция 4:
Время и затем выключение: после питания немедленно Потяните реле, время задержки выключения реле T1 после прибытия; T2 прибывает после отключения Реле времени, -270 часа в течение 0,1 секунд Время задержки между T1 и T2 настраивается на интерфейс CH1 низкий импульсный сигнал, повторите вышеуказанные функции;
Функция 5:
Режим синхронизации с бесконечным циклом 1: после того, как реле питания не тянет, после того, как время задержки T1 достигнет, реле заряжается; Потяните реле после прибытия T2, а затем повторите вышеуказанное состояние, время задержки T1 и T2 на 0,1 регулируется в диапазоне от секунды до 270 часов, Благодаря интерфейсу CH1 низкого импульсного сигнала Вы Можете перезапустить вышеуказанные функции;
Функция 6:
Режим синхронизации с бесконечным циклом 2: после питания немедленно Потяните реле, время задержки T1 достигает реле выключено; Пришло после отключения времени реле T2, а затем повторите вышеуказанное состояние, время задержки T1 и T2 в течение 0,1 секунд регулируется в диапазоне от-270 часов, обеспечивая интерфейс CH1 импульсного сигнала низкого уровня, Вы Можете перезапустить вышеуказанные функции;
Функция 7:
Режим синхронизации конечного цикла 1:5 на основе функциональности, увеличивая количество циклов, В это время между T1 и T2 за 0,1 секунды-9999 секунды настраиваемые циклы NX регулируются между 1-9999 раз для интерфейса CH1 низкий импульсный сигнал, вышеуказанные функции могут быть перезапущены;
Функция 8:
Режим синхронизации конечного цикла 2: 6, на основе функции, увеличивающей количество циклов, В это время между T1 и T2 за 0,1 секунды-9999 секунды настраиваемые циклы NX регулируются между 1-9999 раз для интерфейса CH1 низкий импульсный сигнал, вышеуказанные функции могут быть перезапущены;
Функция 9:
Режимы фиксации реле: интерфейс CH1 для реле импульсного сигнала низкого уровня, реле для отключения Реле импульсного сигнала низкого уровня.
Функция 10:
Режимы триггерного реле: интерфейс CH1 к реле низкого сигнала, реле, низкий исчезает, реле отключено.
Функция 11:
Время запуска: после того, как реле питания не действует, интерфейс низкого уровня для импульсного сигнала CH1, реле времени задержки T1, T1 в диапазоне от 0,1 секунд до 270 часов регулируется, повторяя интерфейс низкого уровня для импульсного сигнала CH1, повторите вышеуказанную функцию;
Функция 12:
Таймер выключения: после того, как реле питания не действует, интерфейс низкого уровня для реле импульсного сигнала CH1, время задержки выключения реле T1, T1 в диапазоне от 0,1 секунд до 270 часов регулируется, повторите к интерфейсу CH1 низкий импульсный сигнал, повторите вышеуказанные функции;
Функция 13:
Нажмите кнопку таймера триггера, затем отключите: после того, как реле питания не действует, интерфейс CH1 к импульсному сигналу низкого уровня, время задержки T1 достигает включения реле; потяните реле после прибытия T2, время задержки T1 и T2 в диапазоне от 0,1 секунд до 270 часов, Повторите интерфейс CH1 для низкого импульсного сигнала, повторите вышеуказанные функции;
Функция 14:
Отключите и затем нажмите на таймер запуска: после того, как реле питания не действует, интерфейс низкого уровня для импульсного сигнала CH1 немедленно Потяните за реле, время задержки выключения реле T1 после прибытия; t2 прибывает после отключения Реле времени, время задержки между T1 и T2 в 0,1 секунды-270 часа регулируется, Повторите интерфейс CH1 для низкого импульсного сигнала, повторите вышеуказанные функции;
Функция 15:
Режим синхронизации с бесконечным циклом 1: после того, как реле питания не работает до интерфейса CH1 импульсного сигнала низкого уровня, время задержки T1 достигает напряжения реле; Снимите время прибытия реле T2, А затем повторите вышеуказанное состояние, Расширение, когда время между T1 и T2 за 0,1 секунды-270 часа настраивается, повторите интерфейс CH1 для импульсного сигнала низкого уровня, вышеуказанные функции можно перезапустить;
Функция 16:
Режим синхронизации с бесконечным циклом 2: после того, как реле питания не действует, интерфейс низкого уровня для импульсного сигнала CH1 немедленно Потяните за реле, время задержки выключения реле T1 после прибытия; время разрыва T2 после достижения реле, затем повторите вышеуказанное состояние, Время задержки между T1 и T2 за 0,1 секунды-270 часа регулируется, повторите интерфейс CH1 для импульсного сигнала низкого уровня, вышеуказанные функции можно начать повторно;
Функция 17:
Режим синхронизации конечного цикла 1:15 на основе функциональности, увеличивая количество циклов, В это время между T1 и T2 за 0,1 секунды-9999 секунды настраиваемые циклы NX регулируются в диапазоне от 1 до 9999 раз, повторяя в интерфейсе CH1 сигнал низкого импульса, вышеуказанные функции могут быть перезапущены;
Функция 18:
Режим синхронизации конечного цикла 2: 16 на основе функциональности, увеличивая количество циклов, В это время между T1 и T2 за 0,1 секунды-9999 секунды настраиваемые циклы NX регулируются в диапазоне от 1 до 9999 раз, повторяя в интерфейсе CH1 сигнал низкого импульса, вышеуказанные функции могут быть перезапущены;
Соединения:

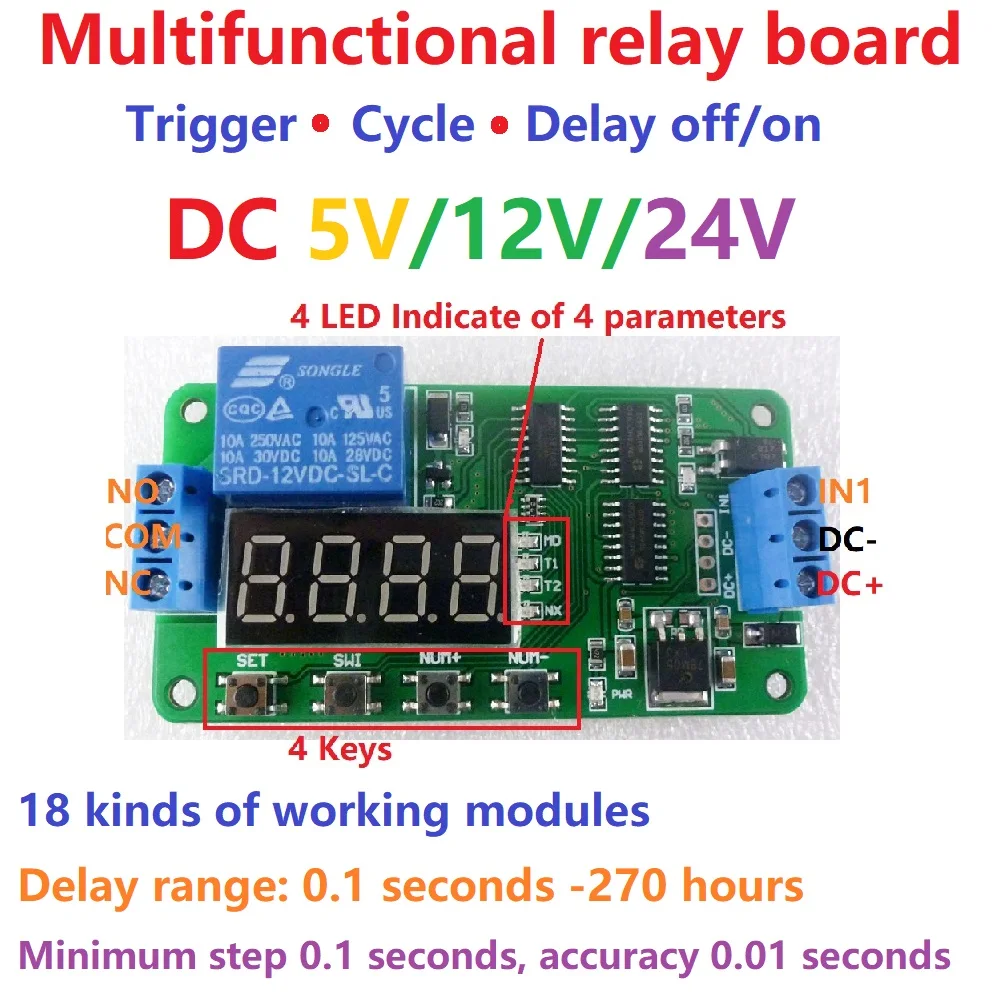

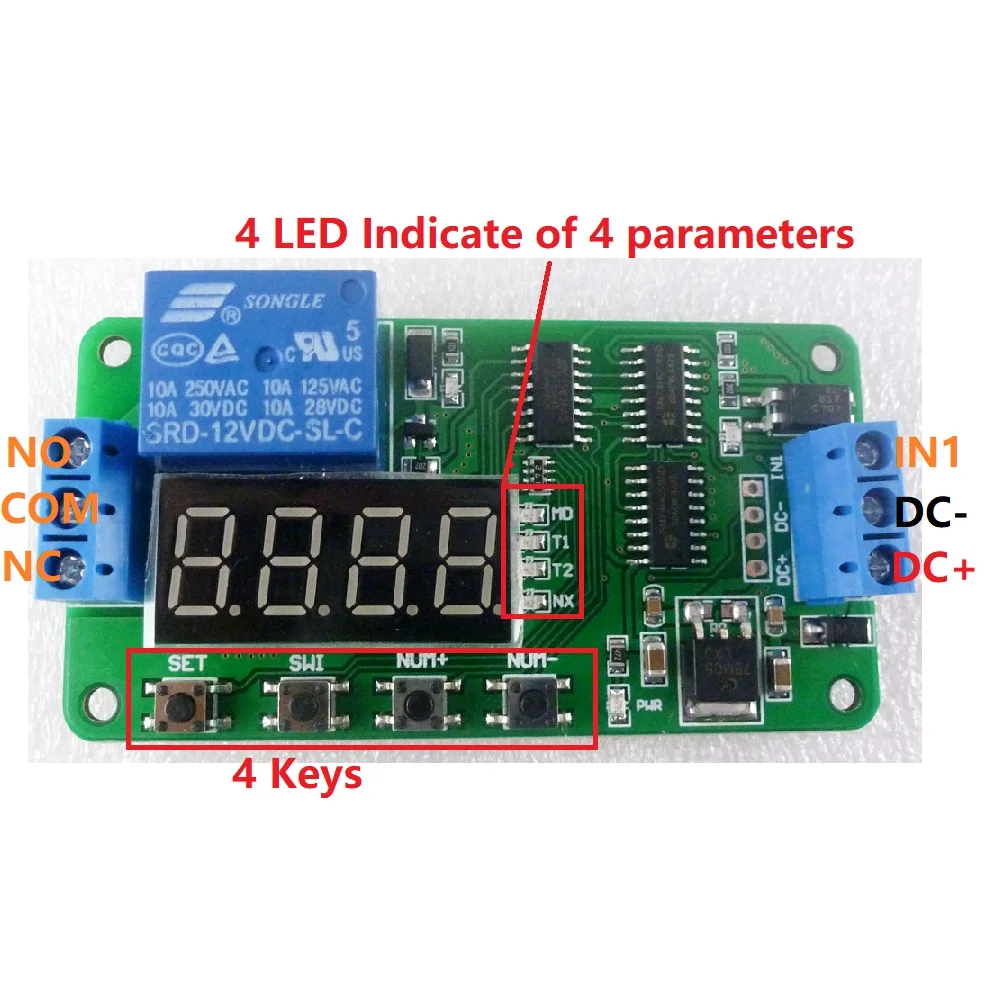

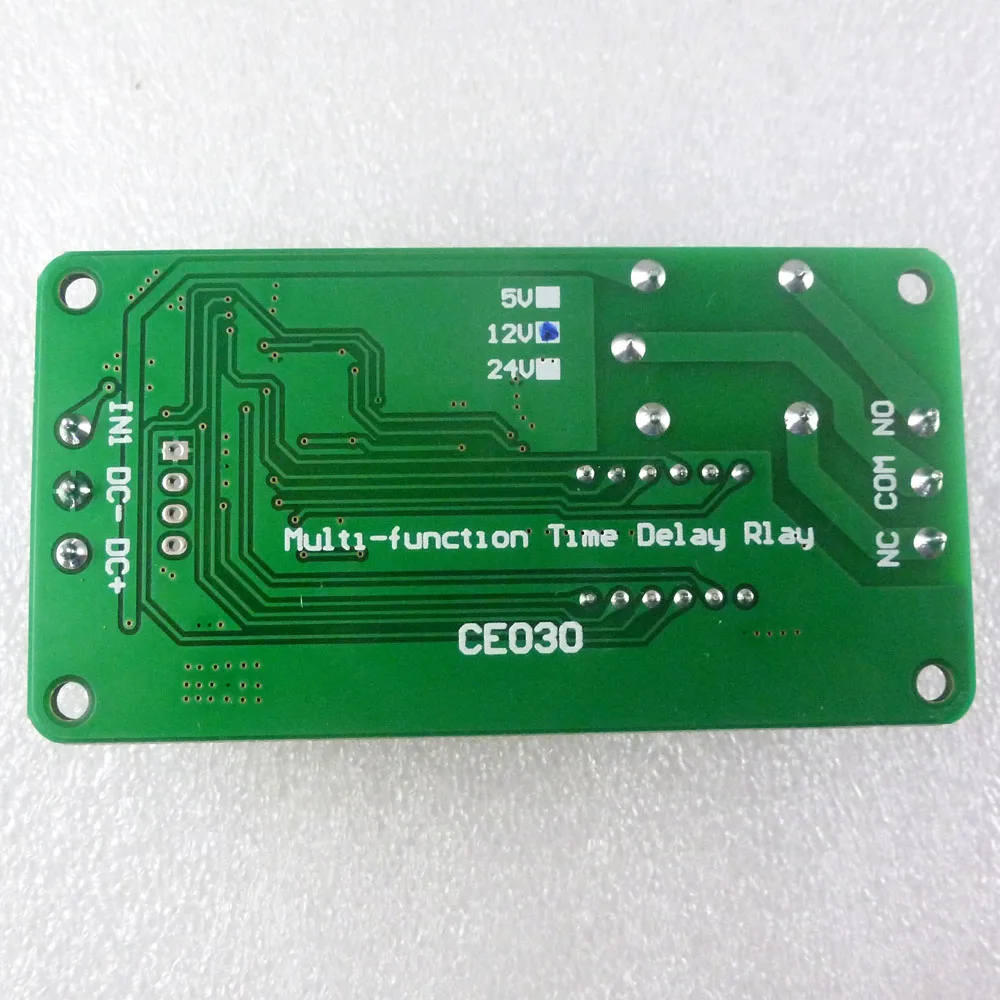

Сторона управления модулем: есть 3-проводной интерфейс, все интерфейсы терминалы
1, DC +: Мощность Позитивный
2, DC-: отрицательное питание
3, CH1: интерфейс обнаружения входа
Релейные выходы: 3-проводной интерфейс, все интерфейсы терминалы
1. НЕТ: обычное открытие (до закрытия реле этот контакт не подключается. После закрытия реле контакт короткий-соединяется с COM)
2, COM: общий интерфейс реле
3, NC: Нормально закрытый (до закрытия реле этот контакт коротко соединяется с COM. После закрытия реле контакт не подключается)

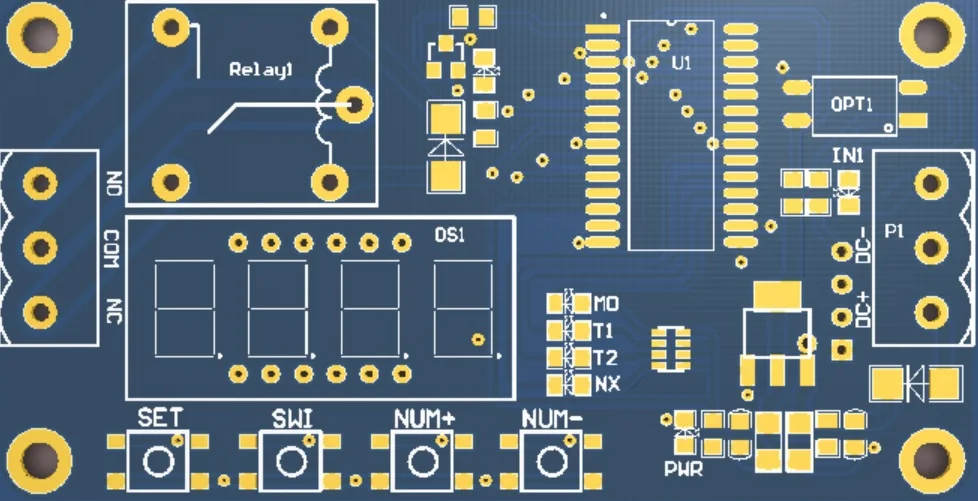

Размер модуля
1. Размеры: 76 мм * 40 мм * 20 мм (Д * Ш * В);
2. Размер винта: 3,0 мм.

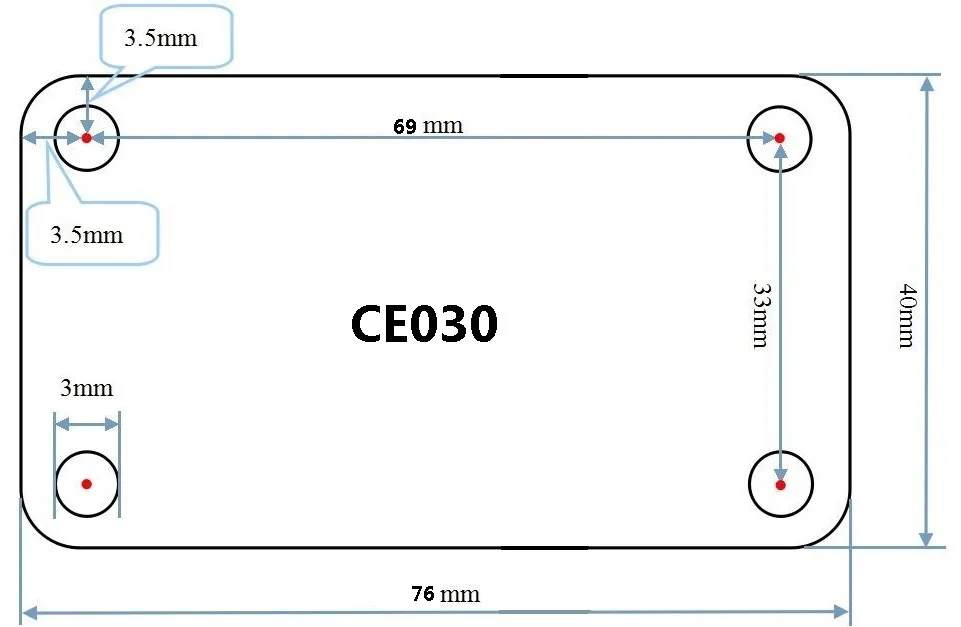

3. Расстояние между отверстиями для винтов: 69 мм * 33 мм
