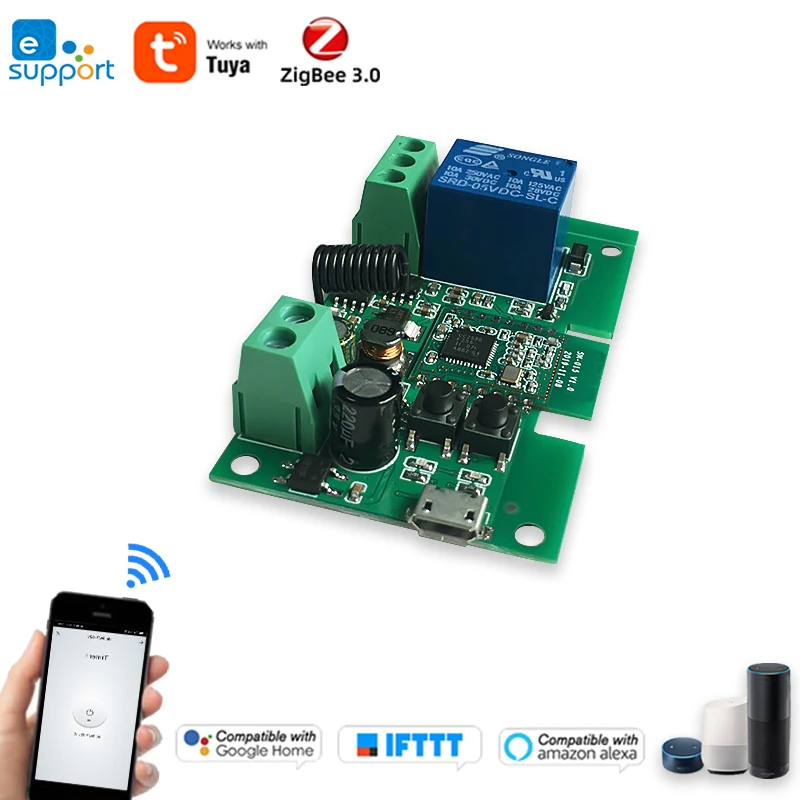

Модуль переключателя для ворот eWeLink Tuya Smart Zigbee 3,0, импульсное реле постоянного тока 12 В 32 В для 2mqtt ZB Gateway Bridge Hub Samsung SmartThings, 1 канал

Обзор

1. Реле Zigbee требует шлюза ewelink zigbee hub,Sonoff Zigbee Bridge или Tuya zigbee шлюз hub.Таким образом, его можно добавить в приложение ewelink, приложение Tuya

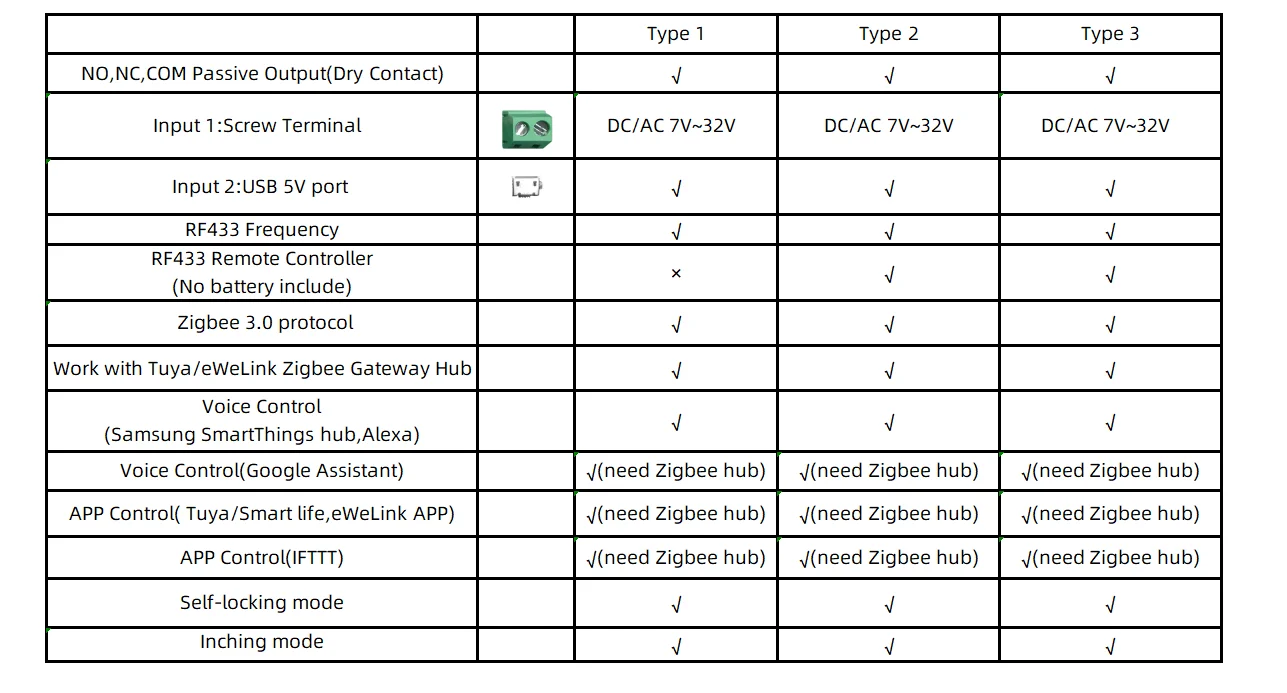

О типе 1,2,3

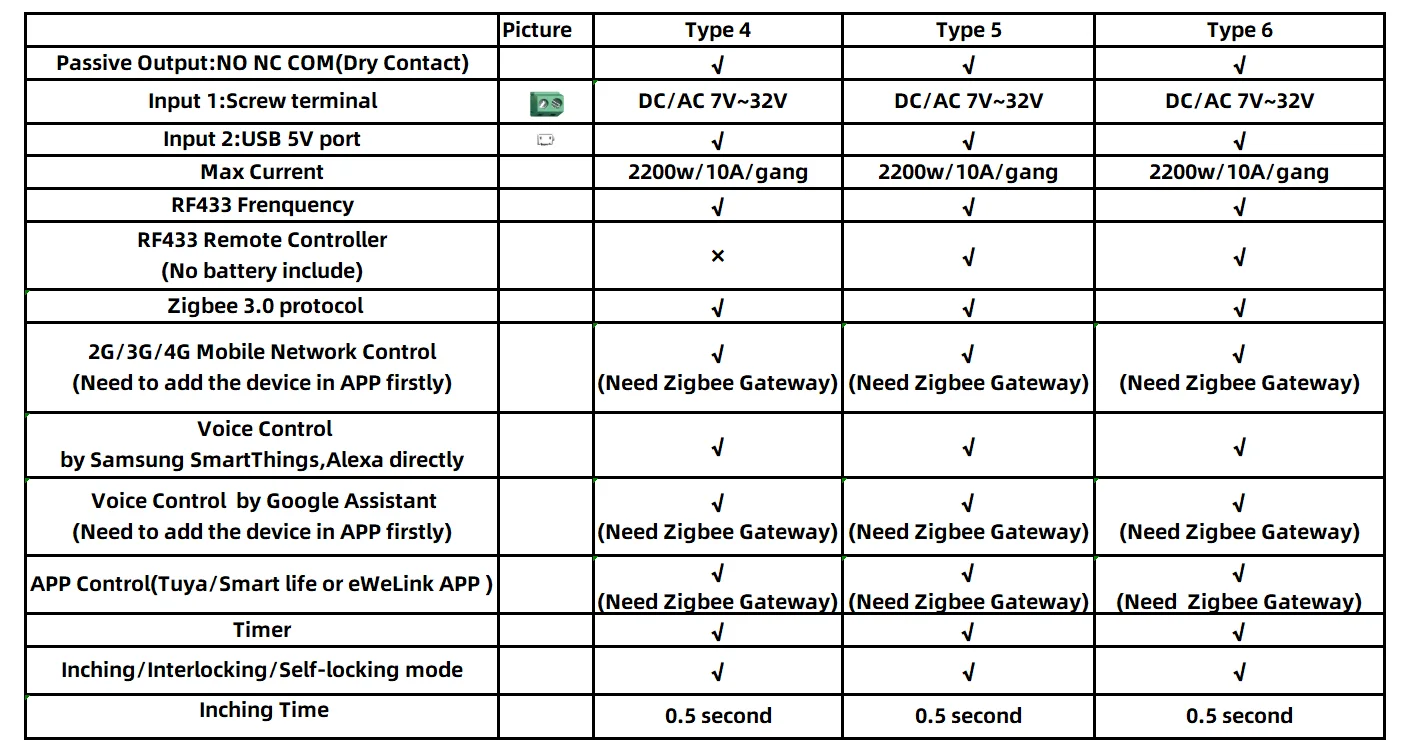

О типе 4,5,6

Пульт дистанционного управления RF433 не включает батареюБатарея Тип 1: 27A 12VТип батареи 2: CR2032

Примечание

Реле-это пассивный выход (сухой контакт), независимо от того, какой источник питания вы поставляете на входе, выход не имеет одинакового напряжения питания, вам также необходимо поставить мощность на выходе.Блок питания на входе может работать только с печатной платой. Если вы не поставляете мощность на выходе, подключаемое устройство не может работать

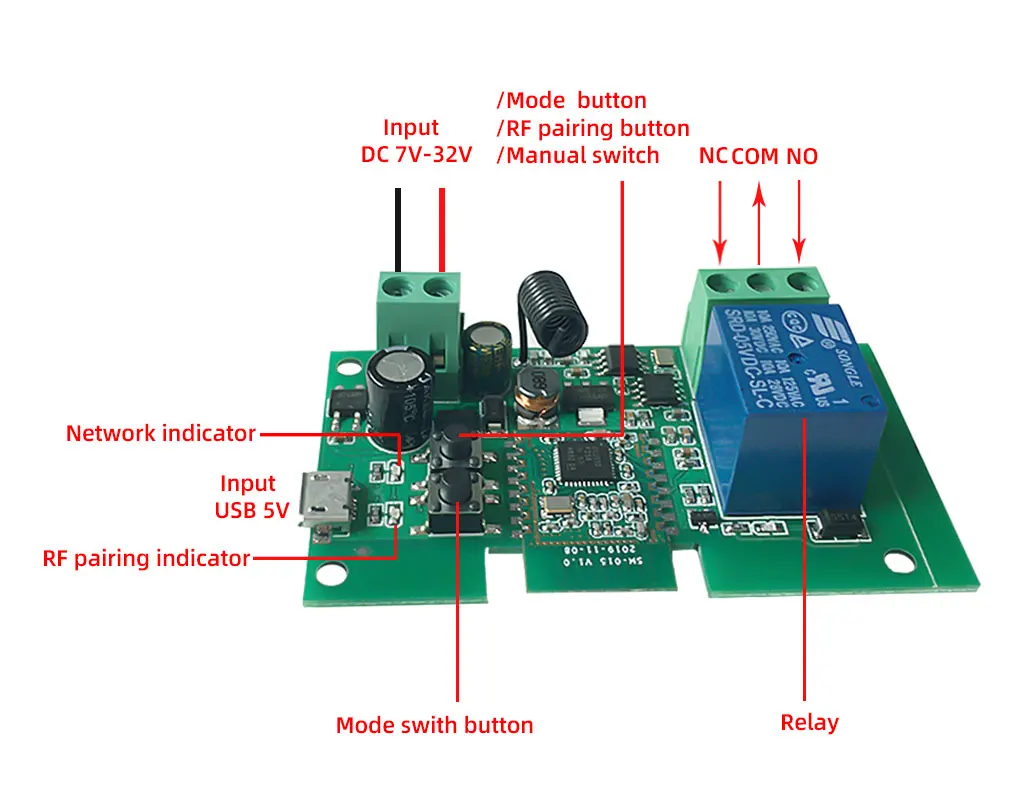

1 канал реле ZigBee обзор

1 канальный релейный режим поддержки инчинга, режим самофиксации2 канальный релейный поддержка автофиксацией/шаговым управлением режим, самоблокирующийся режим, режим блокировки

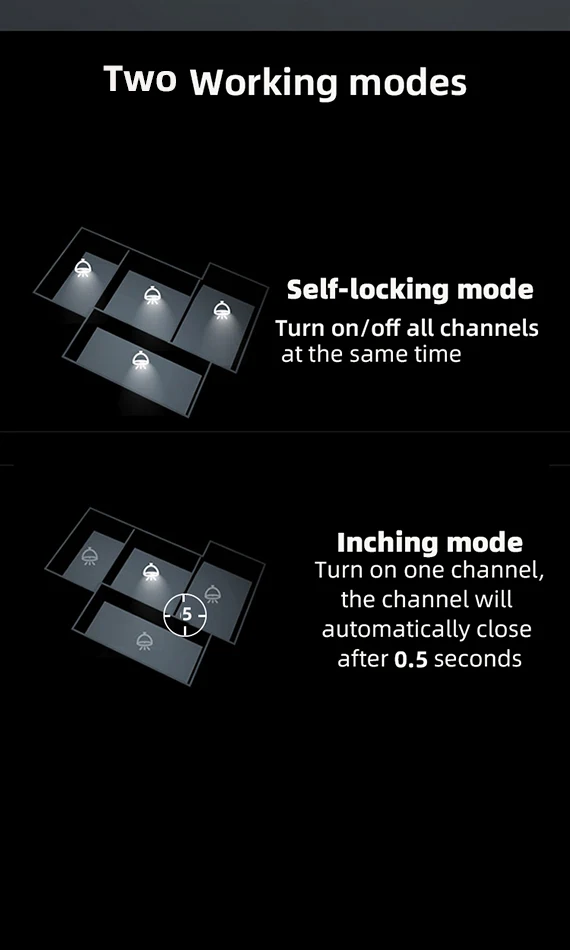

Два режима работы

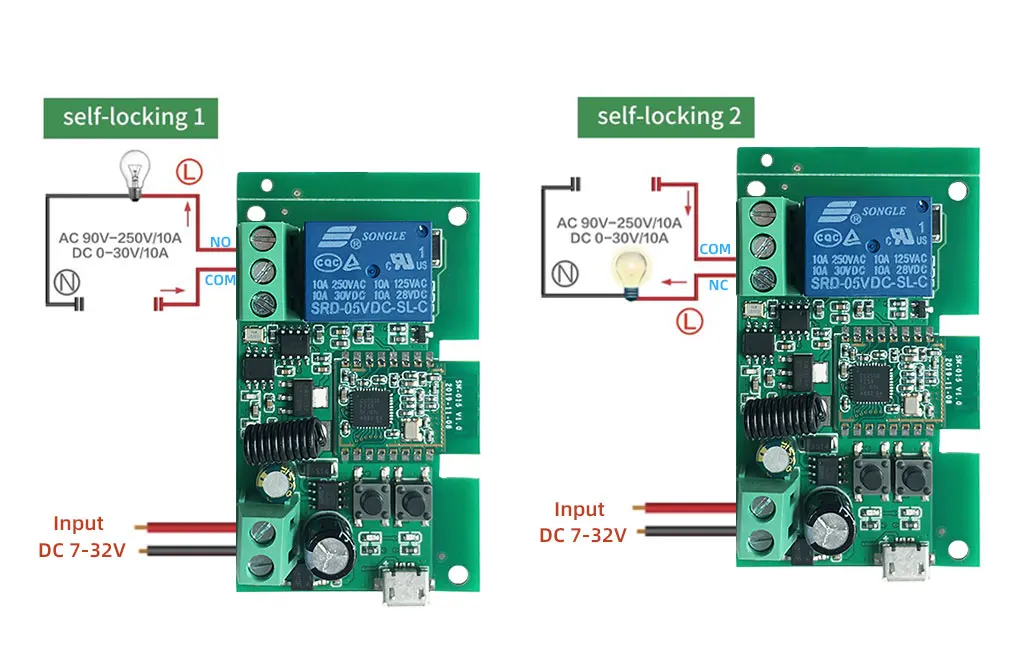

1. Автофиксацией/шаговым управлением режим: Включите один канал, канал автоматически закроется после 0,5 секунд.Время ввода не может быть изменено.2. Самоблокировка: каждый канал может быть включен/выключен отдельно. Вы можете включить/выключить все каналы одновременно .. или включить/выключить любой chanel.

Zigbee 3,0

Переключатель Zigbee поддерживает протокол Zigbee.Работает с шлюзом ewelink zigbee hub,Sonoff Zigbee gateway или Tuya zigbee Gsteway hub.

Голосовое управление от Samsung SmartThings hub и Amazon Echo

Не нужно Zigbee hub, он может подключаться к Samsung SmartThings hub и Amazon Echo напрямую.Amazon Echo включает Amazon Echo Plus (модель: ZE39KL), Echo Show (2-е) (модель: DW84JL), Echo Plus (2-е поколение) (модель: L9D29R).

Голосовое управление через Google assistant и IFTTT

Поддержка Google assistant и IFTTT (требуется шлюз Zigbee).

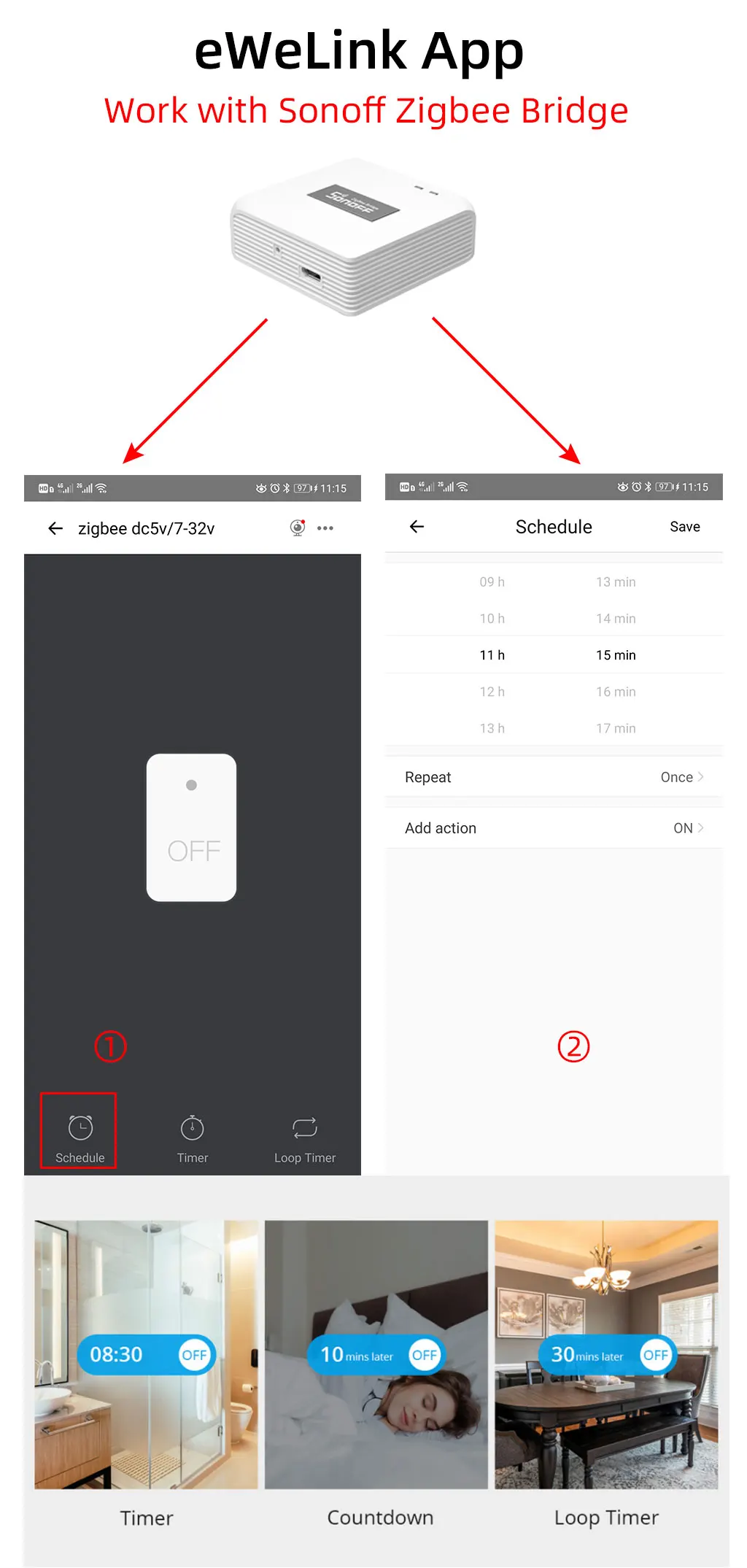

Работает с приложением eWeLink

Требуется концентратор ewelink zigbee или мост Sonoff zigbee, поэтому его можно добавить в приложение eWelinkИ вы можете дистанционно управлять устройством в приложении eWeLink.

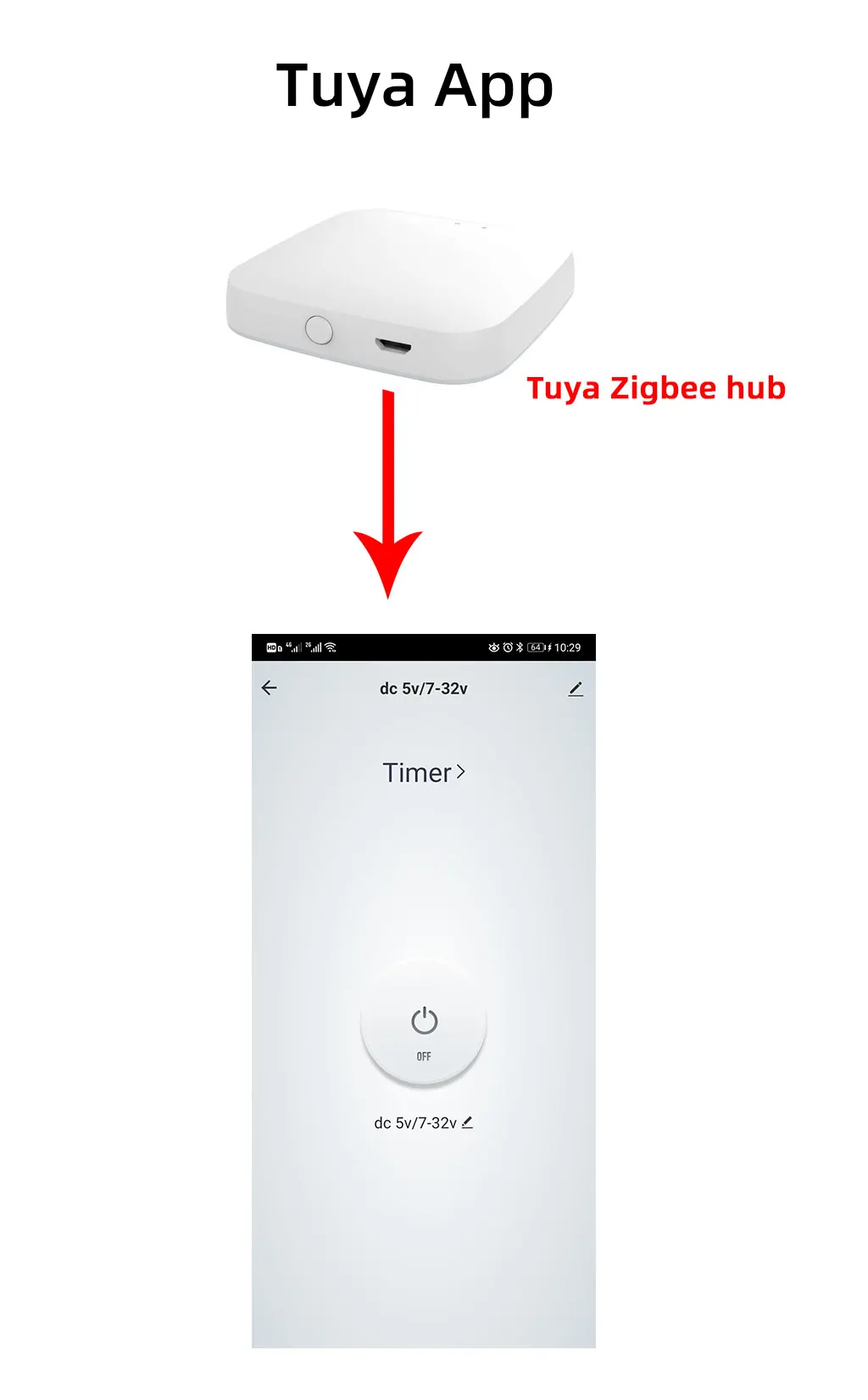

Работает с приложением Tuya

Требуется концентратор Tuya zigbee, поэтому его можно добавить в приложение tuya.И вы можете дистанционно управлять устройством в приложении tuya/smart life.

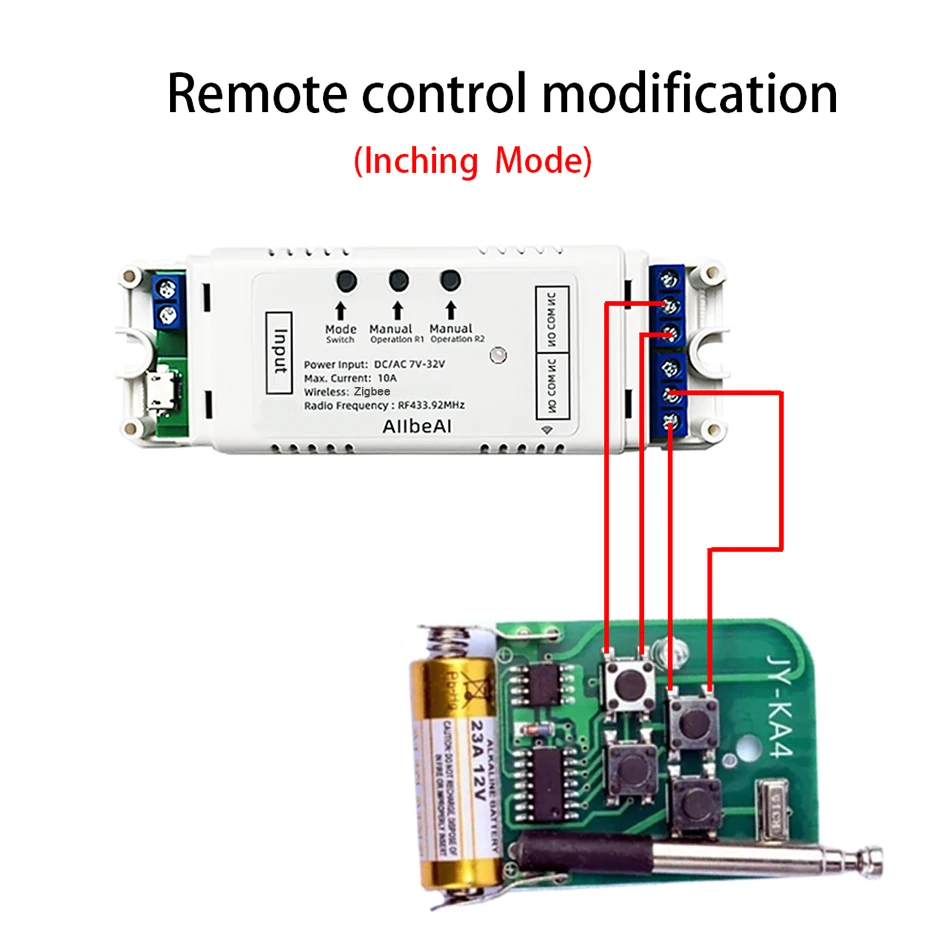

Две схемы подключения для режима инчинга

Вы можете выбрать две схемы подключения:-включить 0.5s, а затем автоматическое выключение/выключение 0.5s, а затем автоматическое включение.

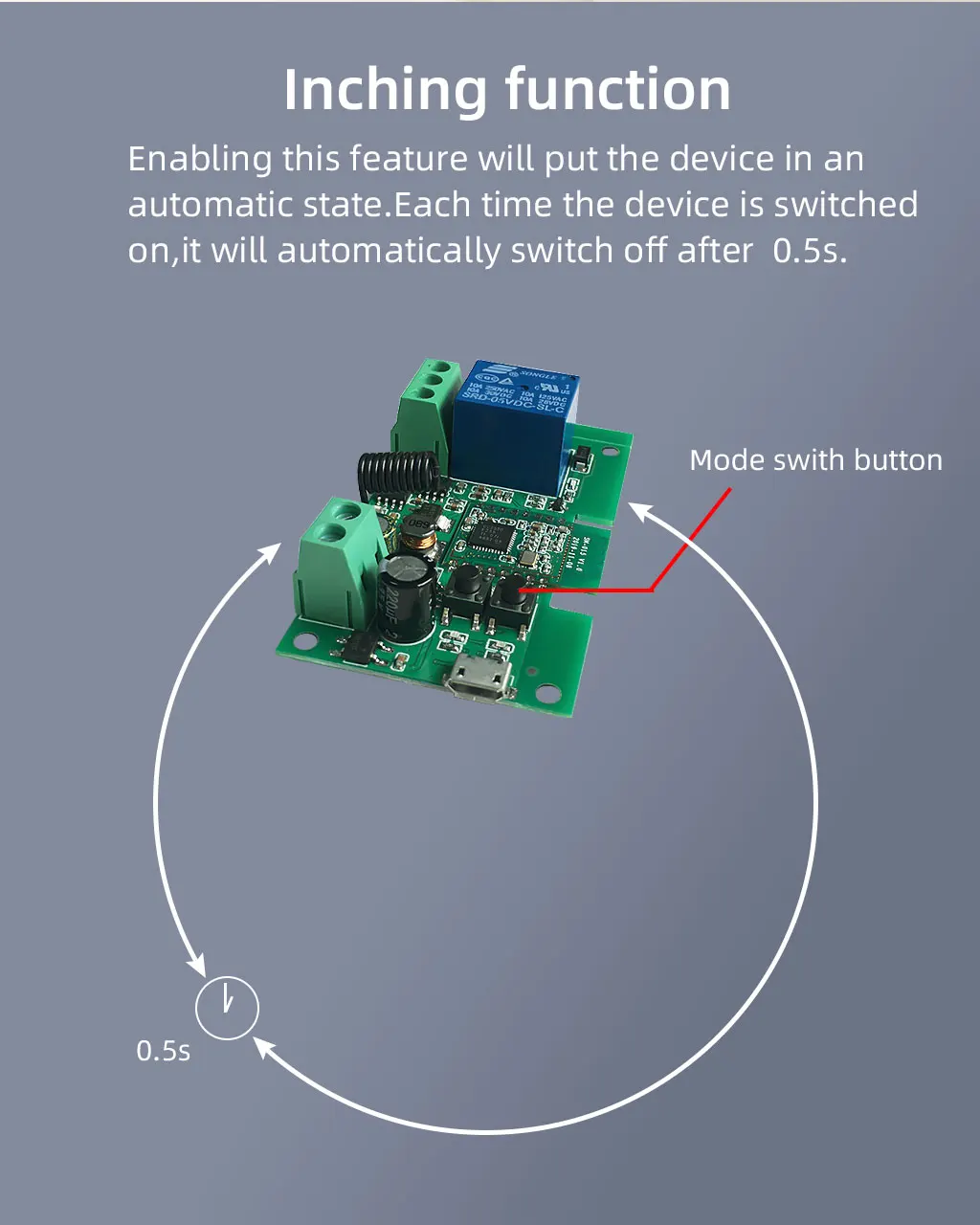

Режим инчинга

Включение этой функции автоматически выключается после 0.5s

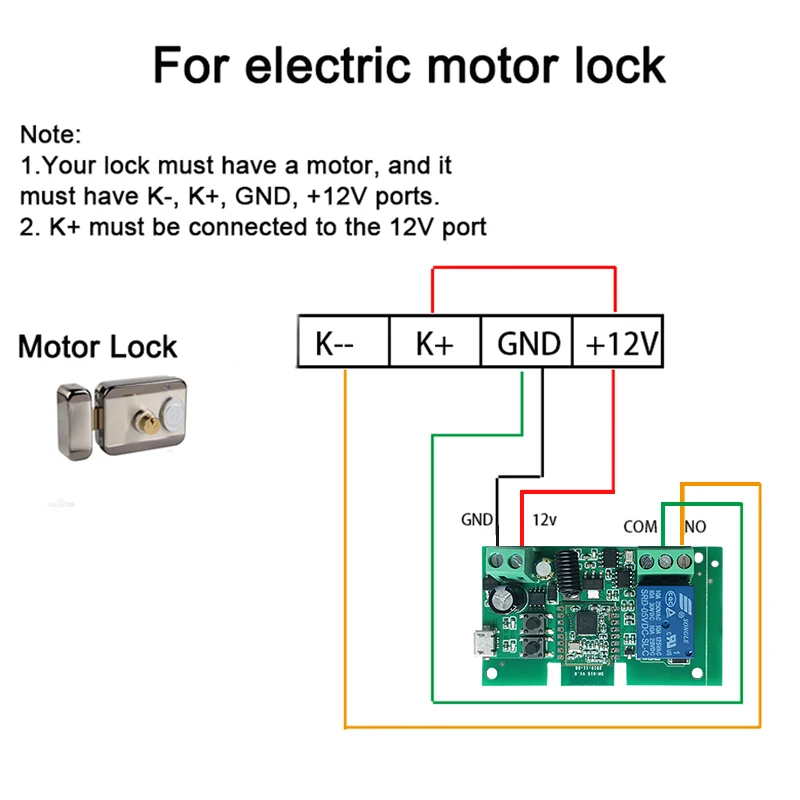

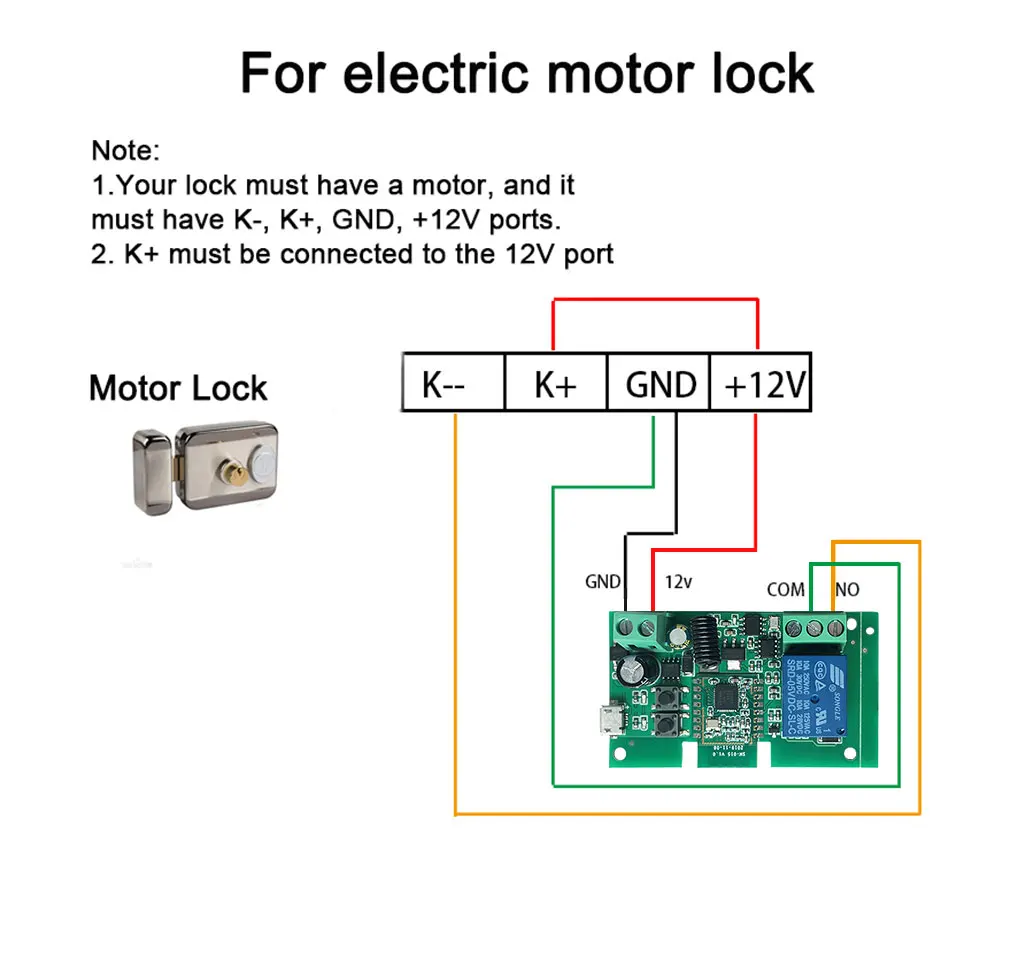

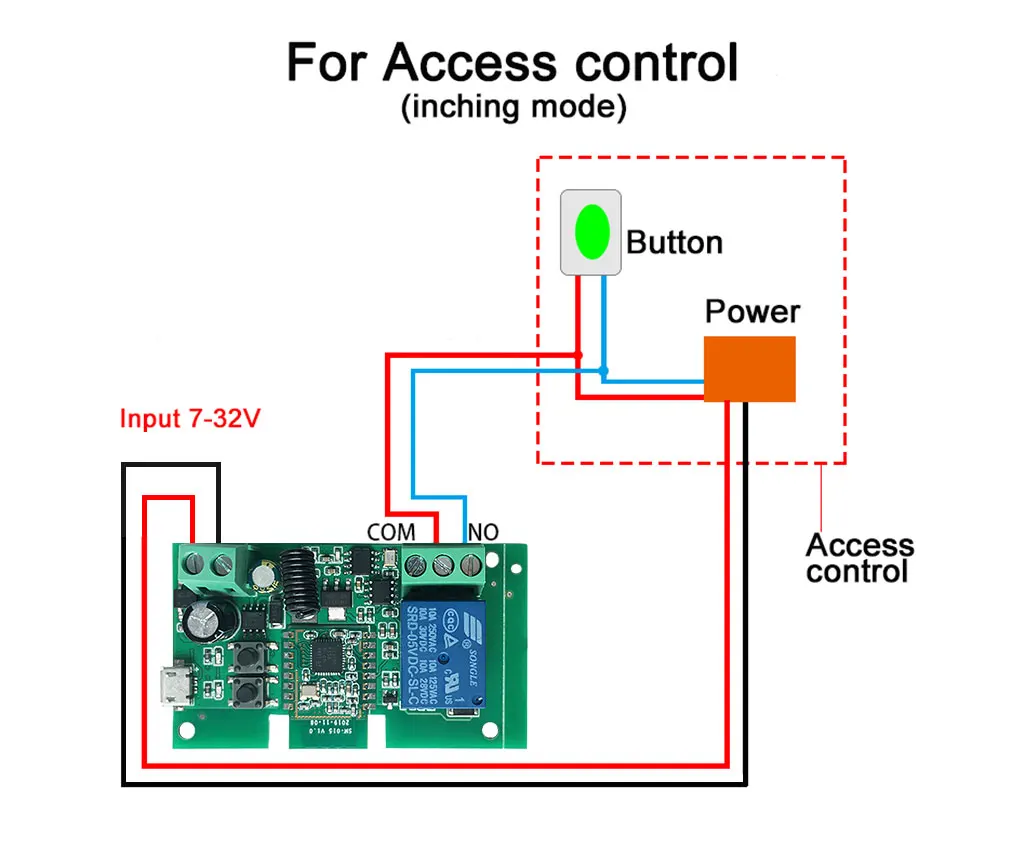

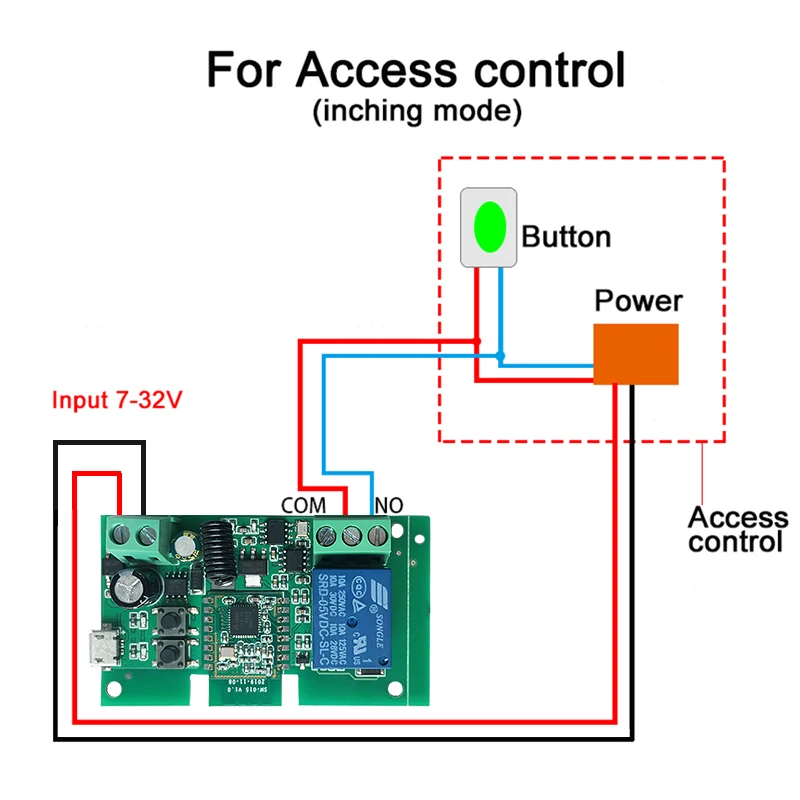

Схема подключения для доступа к двери

Схема проводки электродвигатель, замок

Примечание: 1. У вашего замка должен быть двигатель, и он должен иметь K-, K +, GND, + 12 В. 2. K + должен быть подключен к порту 12V

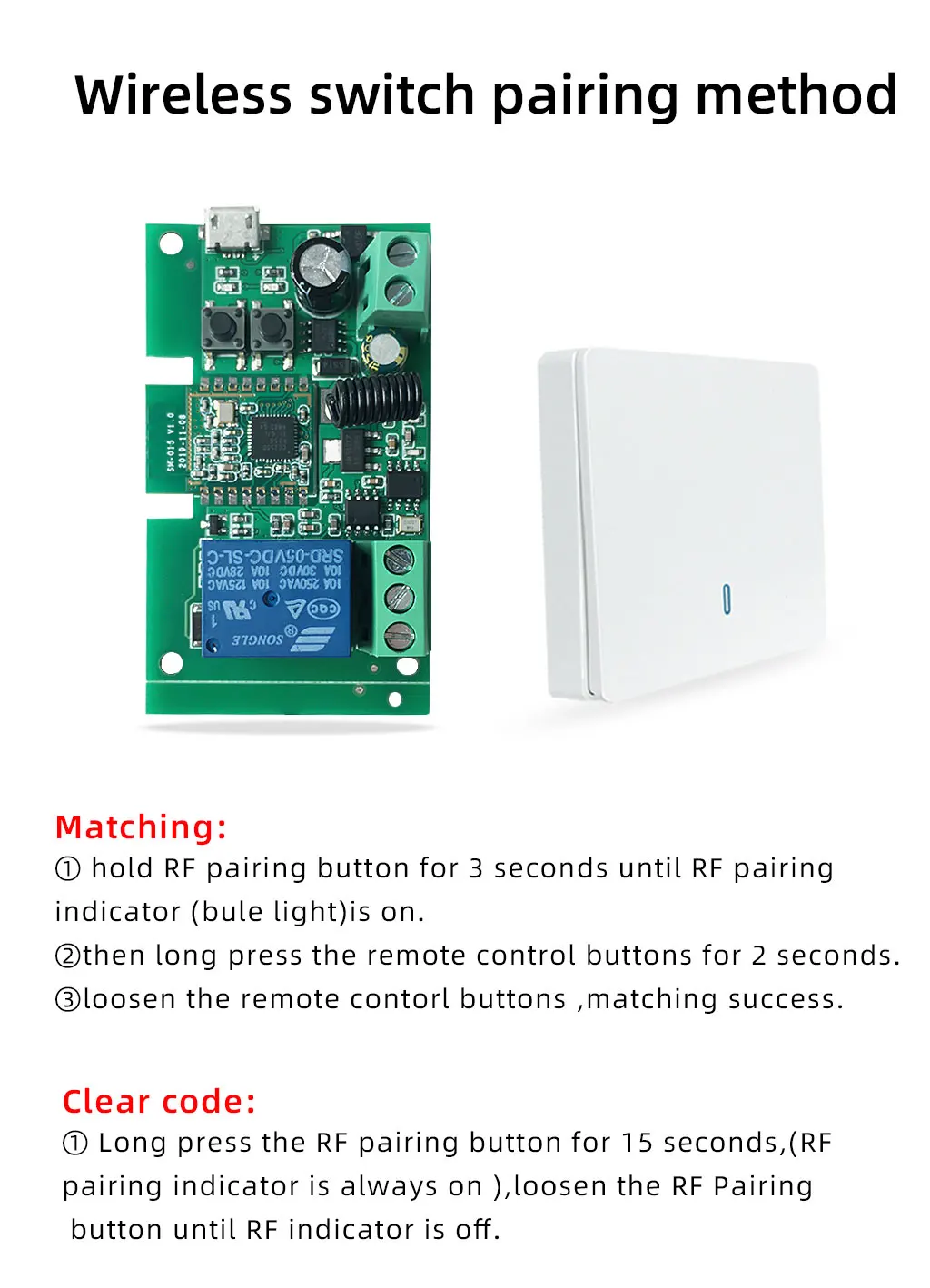

Как подключить пульт дистанционного управления RF433 с устройствами.

1. Нажмите кнопку сопряжения RF433 в устройстве в течение 4 секунд и подождите, пока светильник не станет красным.2. Нажмите любую клавишу соответствия пульта дистанционного управления, а затем вы можете успешно подключить устройство к пульту дистанционного управления

Как очистить сопряжение устройства с пультом дистанционного управления RF433

Нажмите кнопку сопряжения RF433 в течение 15 секунд и подождите, пока синий светильник не станет красным. Он очистит пэйрнг.

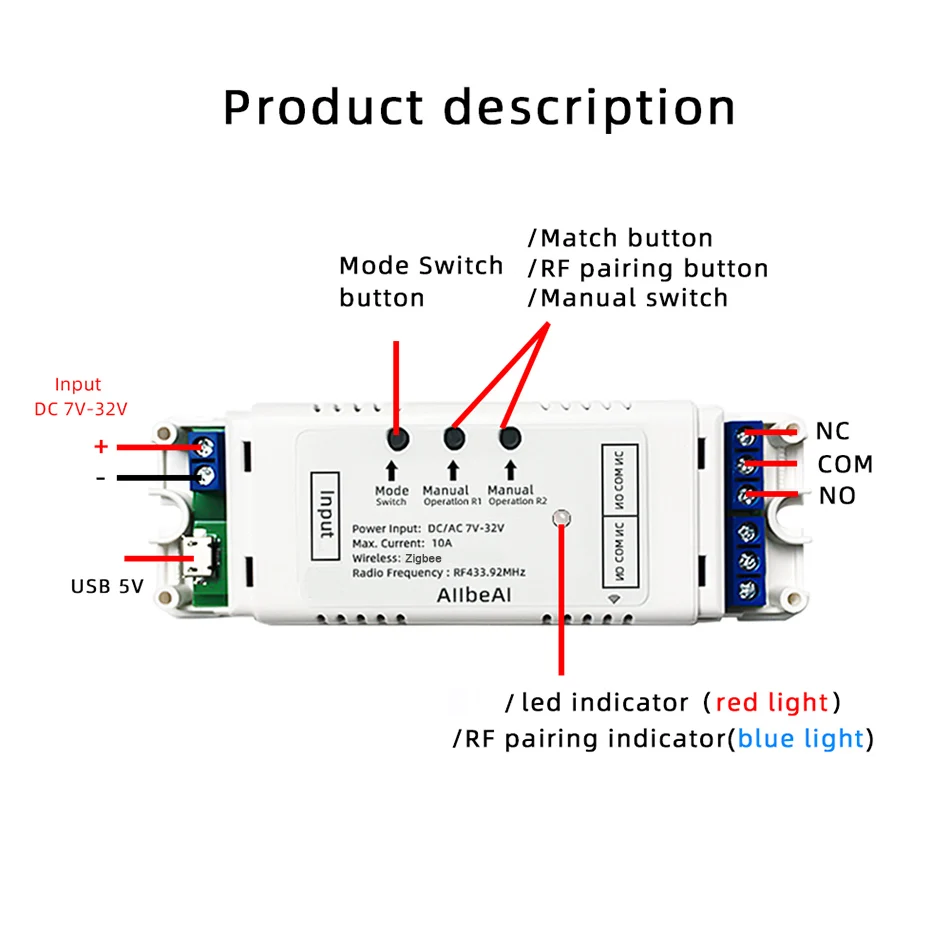

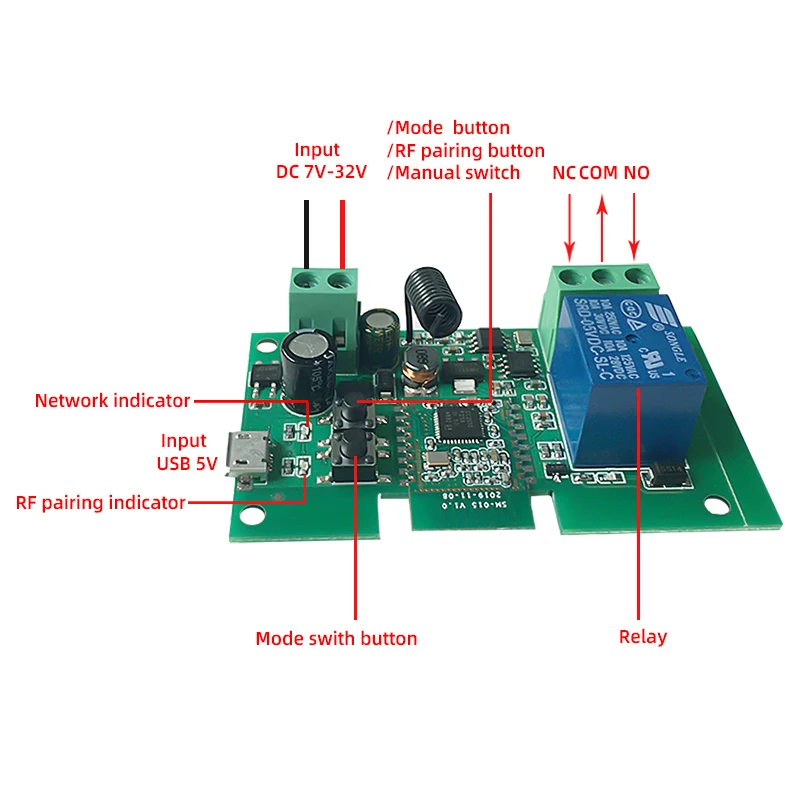

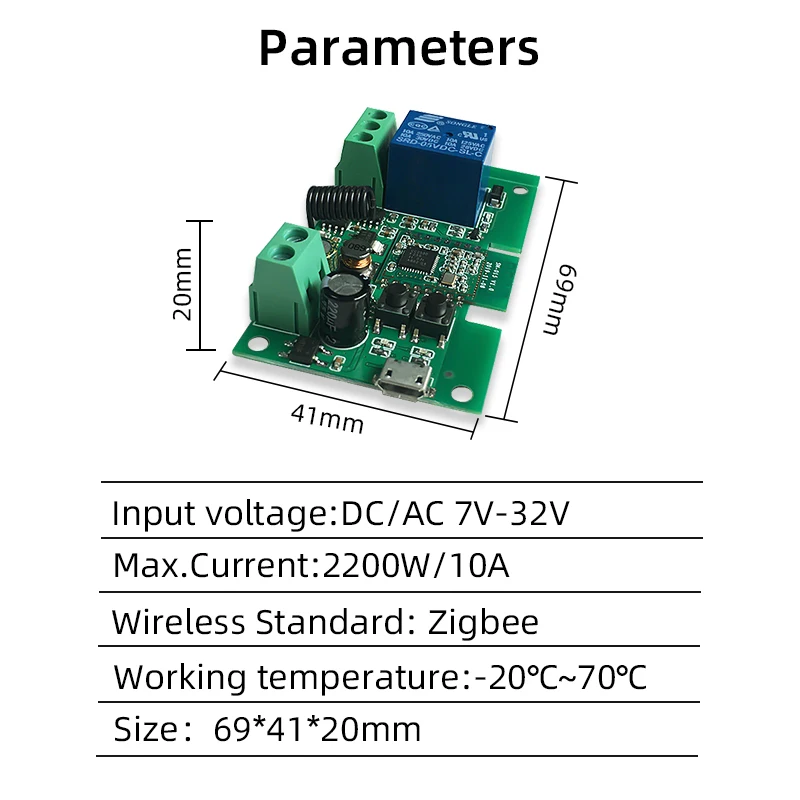

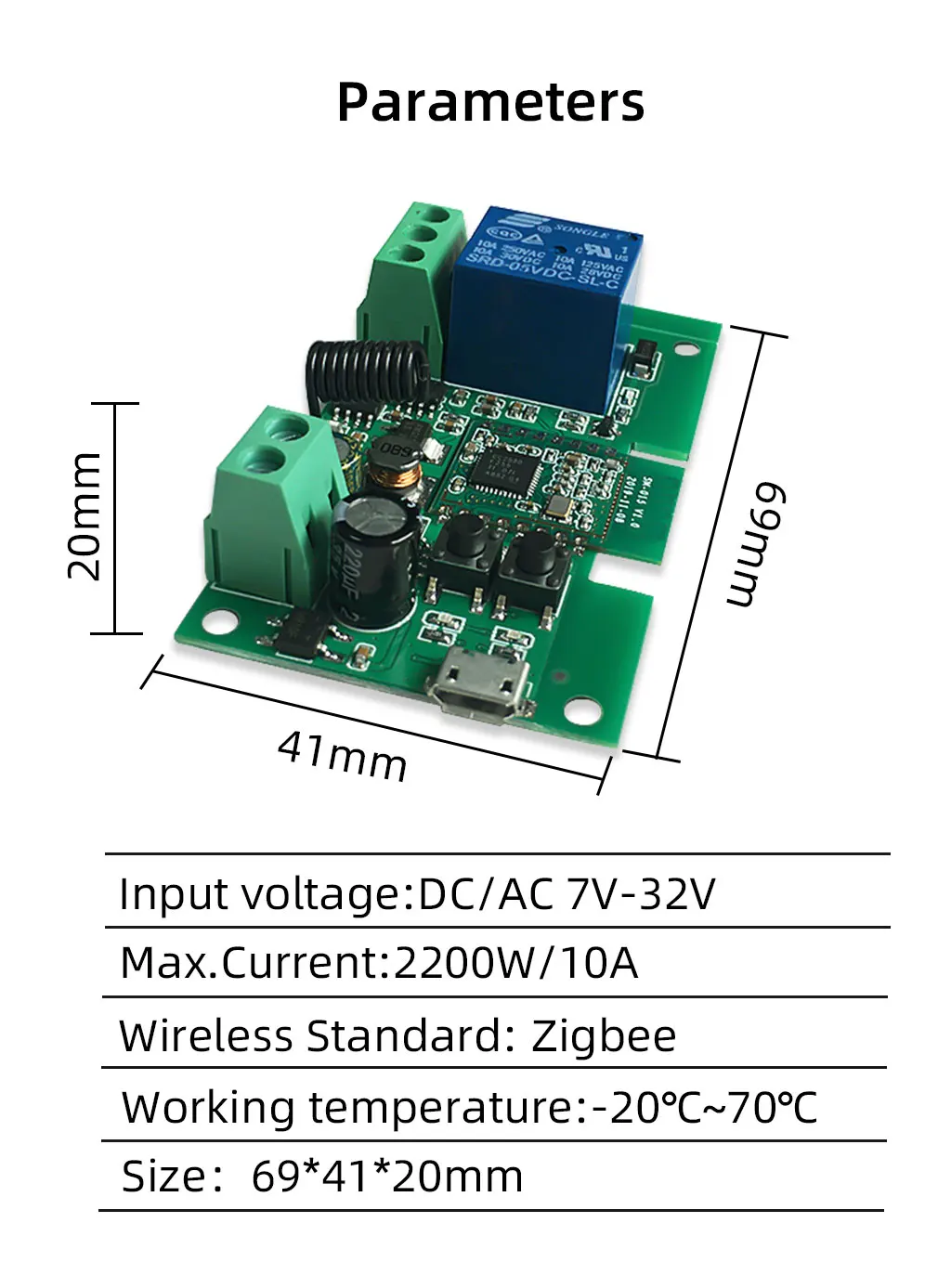

Параметры

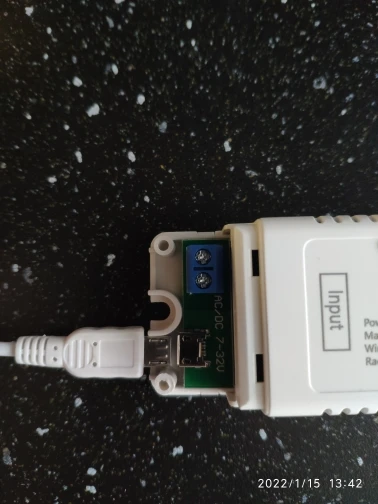

Вход: порт USB 5 В или порт с винтовой клеммой DC/AC 7-32 ВВыход: NC NO COMПассивный выход (сухой контакт)Макс. Ток: 2200W/10A/gangСтандарт беспроводной связи: ZigbeeРабочая температура:-20 ℃ ~ 70 ℃Размер: 69*41*20 мм

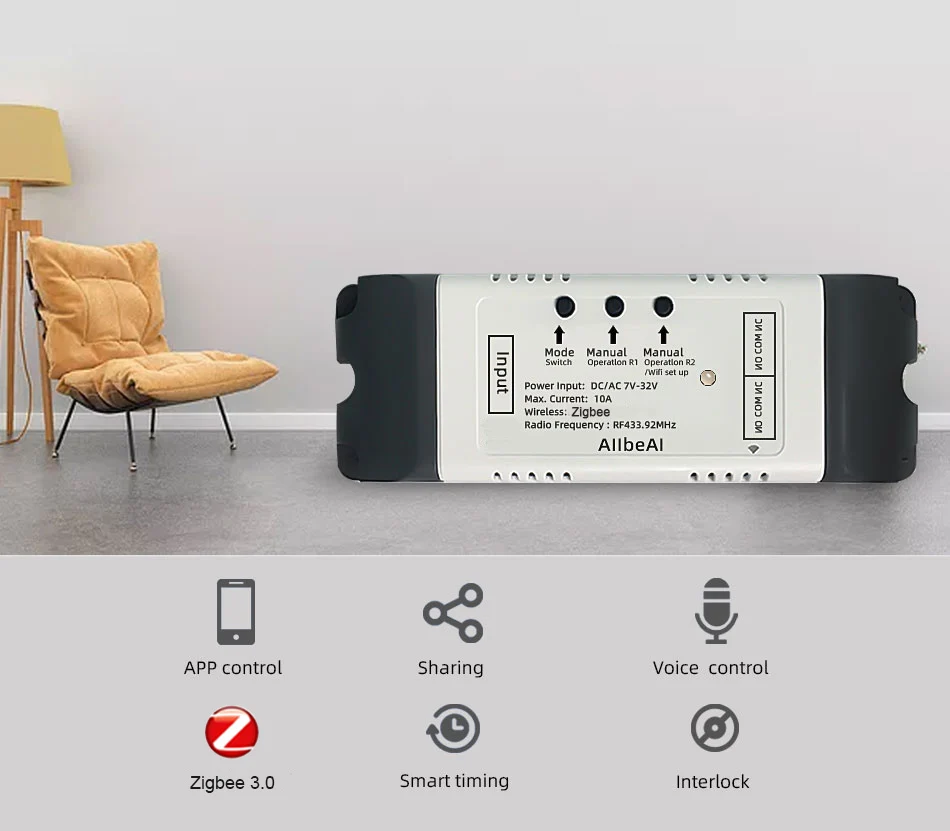

Обзор 2 каналов

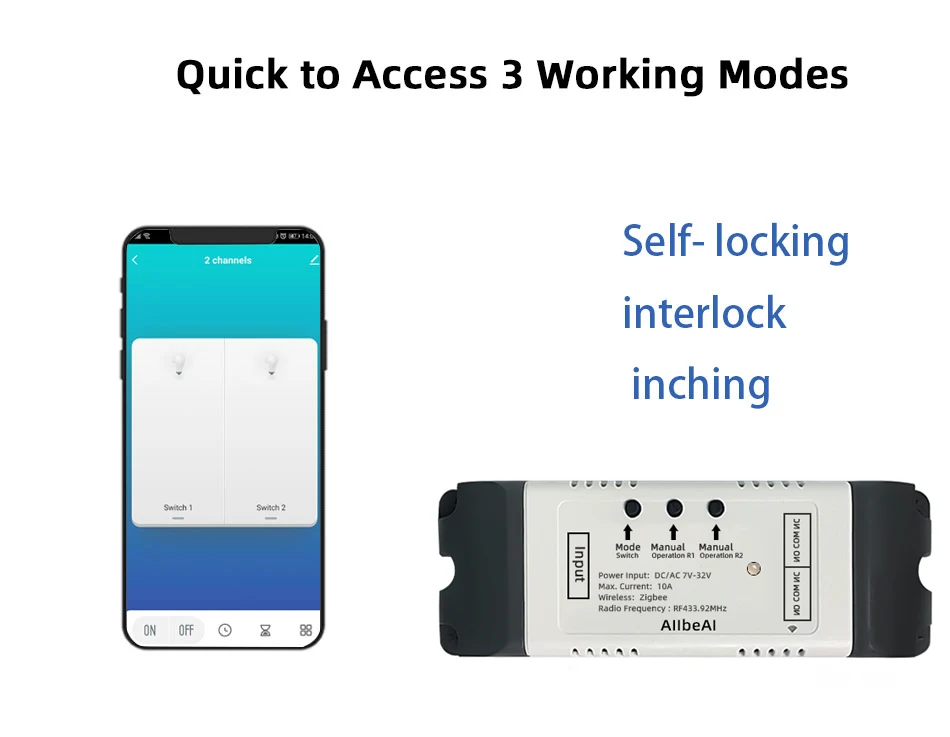

Три режима работы

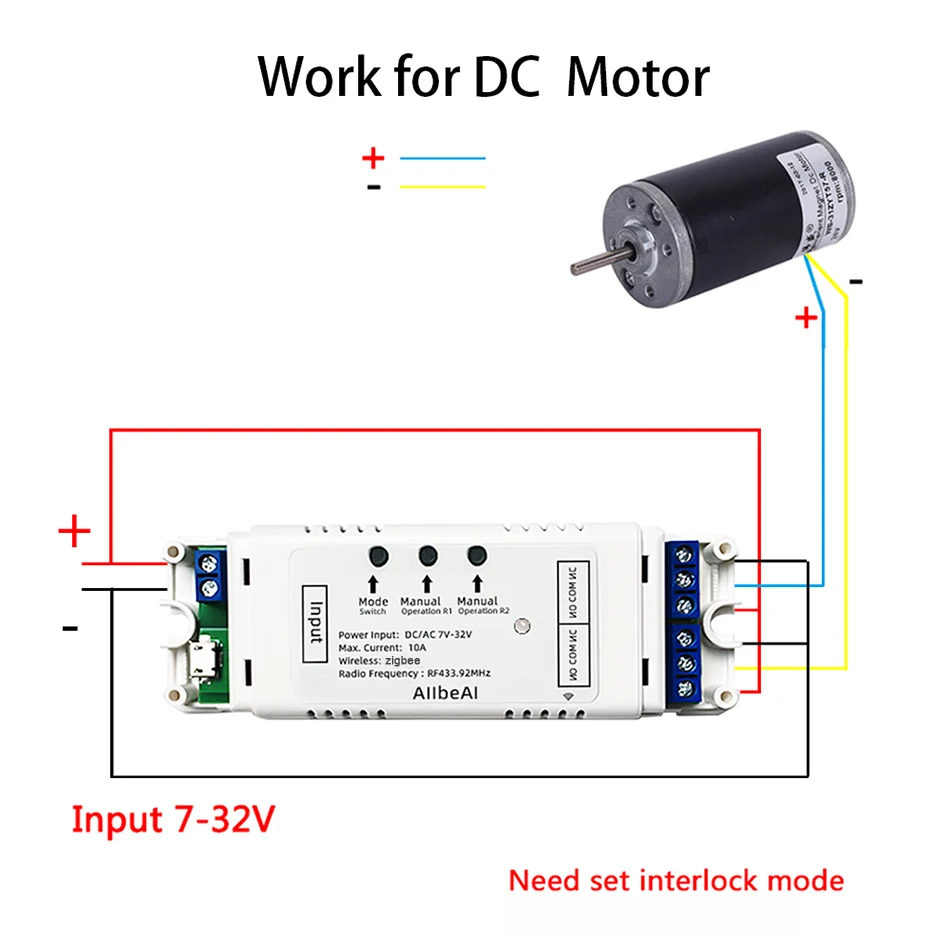

1. Самоблокировка: каждый канал может быть включен/выключен отдельно. Вы можете включить/выключить все каналы одновременно.2. Режим блокировки: Включите любой канал, другие каналы будут выключены автоматически.3. Автофиксацией/шаговым управлением режим: Включите один канал, канал автоматически закроется после 0,7 секунд. Другой канал такой же, как и канал.Если вам нужно изменить режим, вам нужно нажать кнопку mode

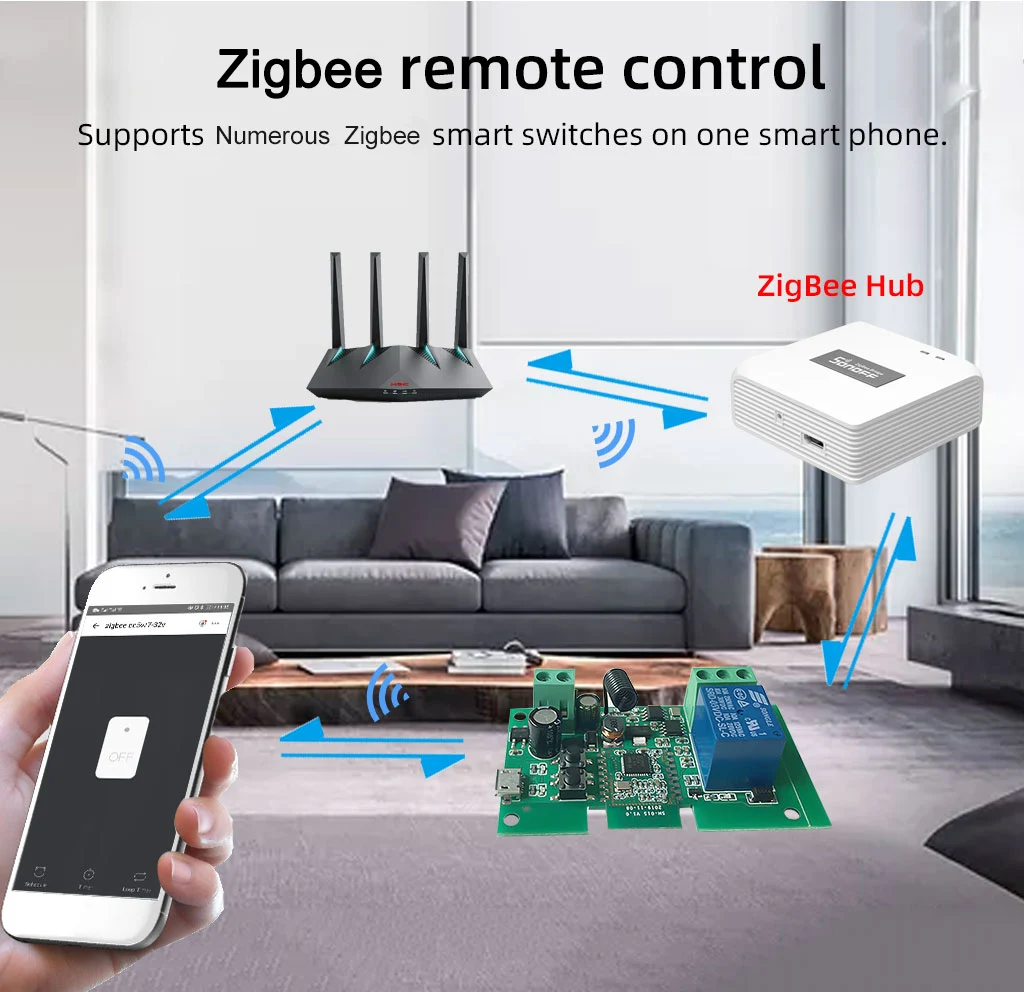

Пульт дистанционного управления с помощью приложения (требуется Tuya/eWeLink шлюз Zigbee hub)

Вы можете дистанционно управлять модулем в приложении Tuya Smart life или приложении eWeLink.

Работа с шлюзом Tuya ZigBee или шлюзом eWeLink ZigBee

С помощью шлюза Tuya zigbee устройство может быть как вспомогательное устройство Tuya zigbee hub в Tuya или Smart life APPОт eWeLink/snoff zigbee шлюз концентратор, устройство может быть как подустройство eWeLink zigbee hub в приложении eWeLink

Три режима работы

3,1. Режим ввода3,2. Режим самоблокировки:3,3. Режим блокировки:

Поддержка управления RF433Mmhz

Как подключить пульт дистанционного управления RF433 с устройствами.1. Нажмите кнопку сопряжения RF433 в устройстве в течение 4 секунд и подождите, пока светильник не станет синим.2. Нажмите любую кнопку пульта дистанционного управления, а затем вы можете успешно подключить устройство к пульту дистанционного управленияКак очистить rhe сопряжение устройства с пультом дистанционного управления RF433Нажмите кнопку сопряжения RF433 в течение 15 секунд и подождите, пока синий светильник не выключится.

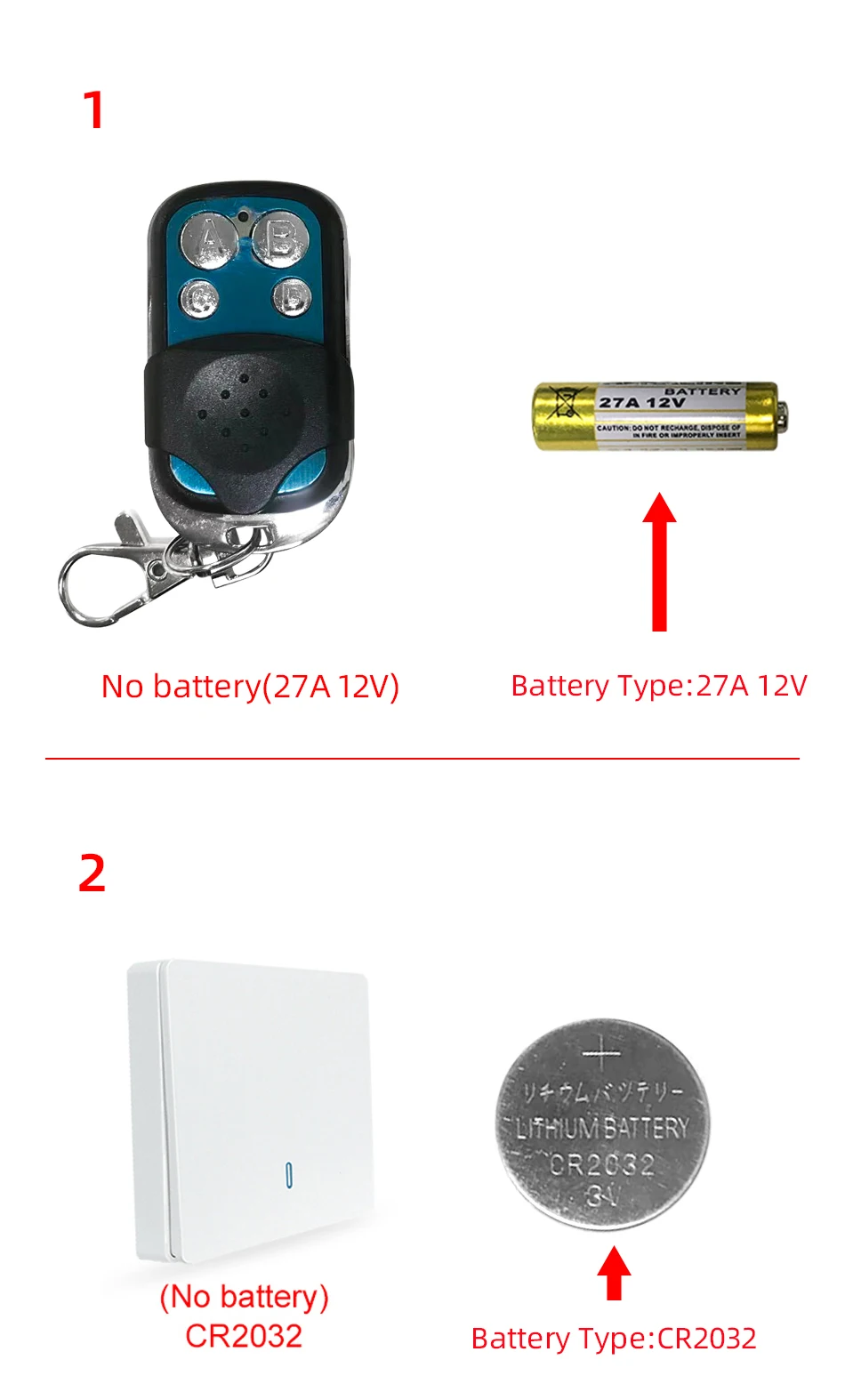

Аккумулятор пульта дистанционного управления RF433

Пульт дистанционного управления RF433 не включает батареюБатарея Тип 1: 27A 12VТип батареи 2: CR2032
