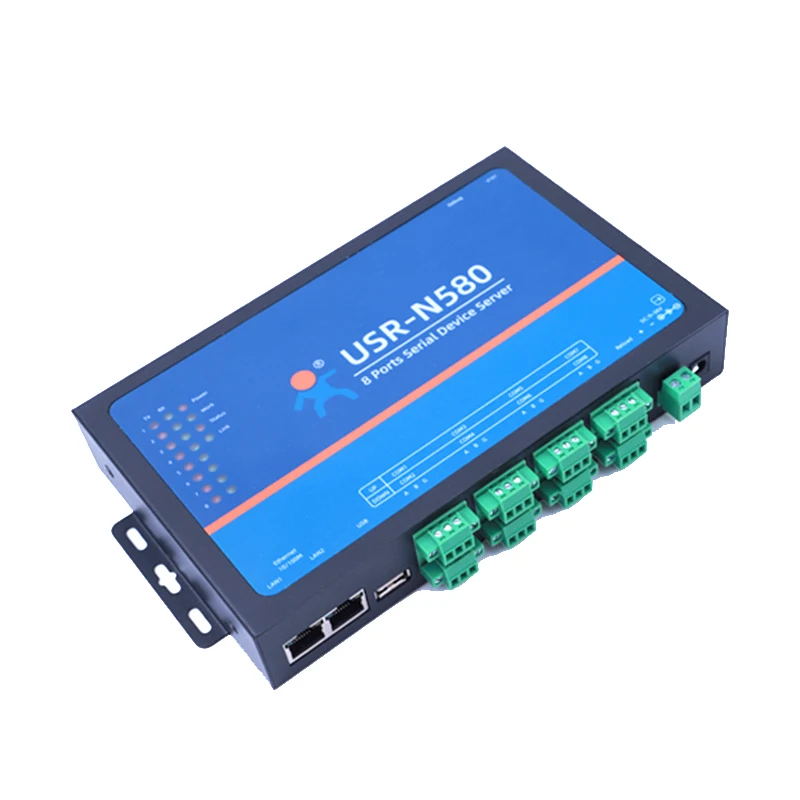

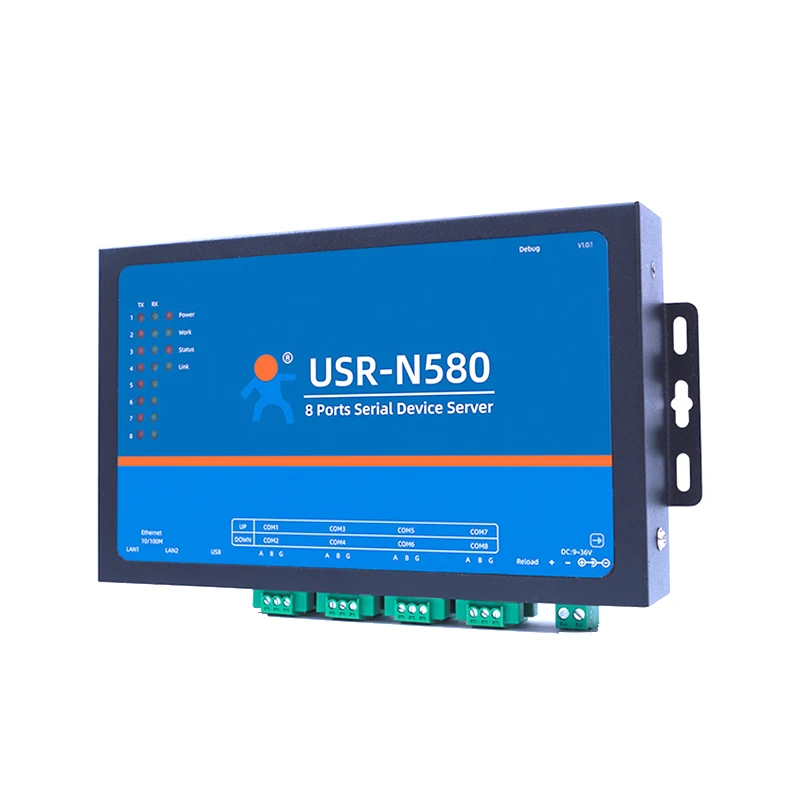

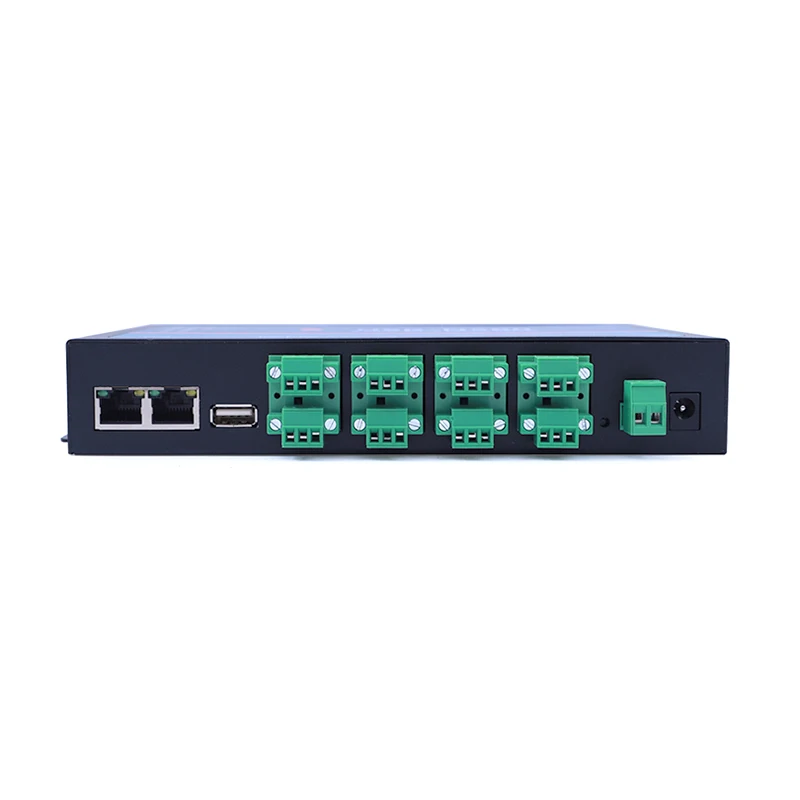

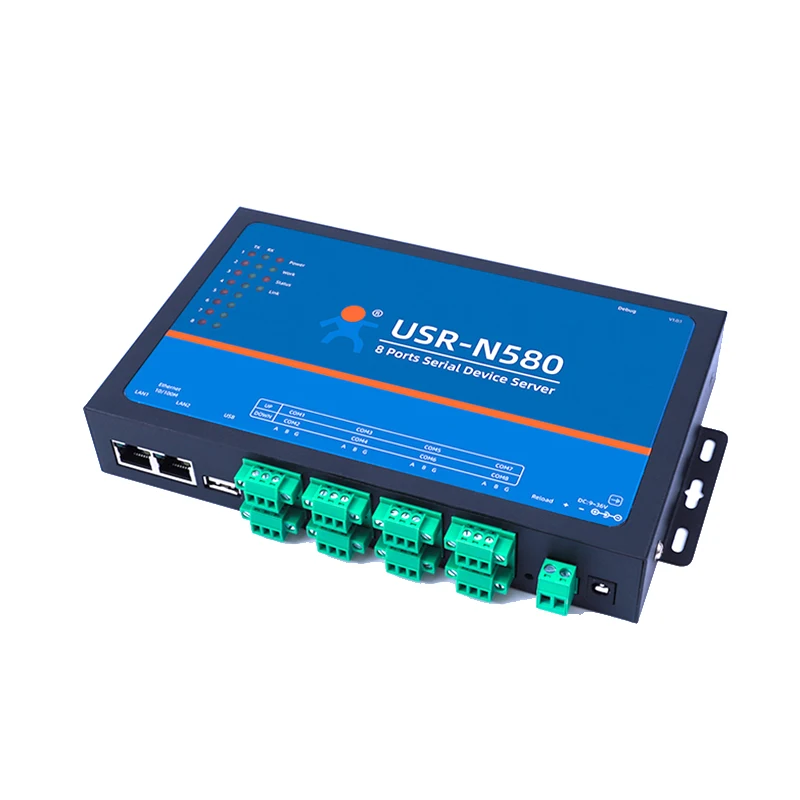

8-портовый преобразователь последовательного сигнала RS485 с широким напряжением постоянного тока, USR-N580, поддержка Modbus RTU в Modbus TCP

8 * RS485 порт s последовательный Ethernet конвертер предназначен для реализации двунаправленный передачи данных прозрачный между последовательным портом и портом Ethernet. 8 портов RS485 могут работать независимо и не влияют друг на друга. Каждый порт может быть настроен для различных скорости передачи данных. Поддерживает широкий baudrate 600bps ~ 921600bps.

● 8 последовательных портов поддерживают связь RS485, индикаторы (TX/RX)● Функции Modbus шлюза, Modbus RTU к Modbus TCP, Modbus опроса● Поддержка TCP сервера, TCP клиента, UDP клиента, UDP сервера, HTTPD клиент рабочих режимов● Поддержка виртуального последовательного порта и предоставление соответствующего программного обеспечения USR-VCOM● Скорость передачи данных от 600bps до 921,6 K bps; Паритет ни одного, нечетный, даже● Функции Modbus шлюза, Modbus RTU к Modbus TCP, Modbus опроса

Основная функция

Двунаправленная передача данных между портом RS485 и Ethernet

Широкая безделушка

8 портов RS485 могут работать независимо и не влияетДруг друга. Каждый порт может быть настроен для различных скорости передачи данных.Поддерживает широкий baudrate 600bps ~ 921600bps.

Функция каскадного подключения

Дуальный Ethernet порт 10/100 Мбит/с он поддерживает функции переключателя. Другие устройства могут быть каскадными через USR-N580

Схема Arm (Cortex-M7 ядро)Обеспечить лучший опыт

Схема Arm Cortex-M7, процессор 480 МГц, 1M RAM + 4M Flash схема имеет короткую задержку передачи, быструю скорость передачи данных, гибкое расширение и стабильность.(Скоро поступят MQTT/SSL/IPV6 и другие основные протоколы, пожалуйста, свяжитесь с нами для получения дополнительной информации).

Свободный выбор нескольких режимов работы

N580 поддерживает TCP клиент, TCP сервер, UDP клиент, UDP сервер, Httpd клиент (более поздняя поддержкаMQTT Client) и другие режимы; Только Простая конфигурация, вы можете достичь данныхФункция прохода.

Усовершенствованная аппаратная защита

N580 поддерживает уровень 4 ESD (статический), уровень 3 всплеск (всплеск), уровень 3 EFT(Электрические быстрые переходные процессы), внутренний часовой процесс и внешнийАппаратный сторож, для обеспечения нормальной работы оборудования иИммунитет от внешних помех окружающей среды.

Защита от ЭСР

Предотвращает электростатическое повреждение оборудования,Например, электростатический, пылезащитныйЭлектростатическое, электрическое применениеЭкологическая дуга и т. Д.

Уровень контакта 4 (± 8кв)Уровень воздуха 4 (± 15 кВ)Нет перезапуска

Защита EFT

Избегайте мгновенного большого электрического токаИз-за цепи, такой как молнияТакт, выключатель питания и т. Д.)Повреждение оборудования.

Импульсная Группа: Уровень 3 (2КВ) без перезапускаЗащита от перенапряженияАнти-всплеск: Уровень 3 (2КВ) не перепуск

Сторожевая собака

Nternal process watchdog иВнешнее аппаратное обеспечение сторожевой работы24 часа без остановки

Больше возможностей

Чехол для приложенияСетевой мониторинг промышленной автоматизации

Традиционный сетевой мониторинг промышленной автоматизации на самом деле безСети. N580, интегрируя оптимизированный TCP/IP протокол стека, обеспечиваетСетевая схема данных последовательного порта к TCP/IP, которая может значительно улучшитьУровень промышленной автоматизации.

Взвешивание без присмотра

N580 соединен с барьерными воротами для облегчения управления центромВорота переключаются удаленно через Ethernet. В то же время, много последовательных портовN580 может подключать периферийные устройства, такие как весы, светодиодный дисплей, RFIDСчитыватели, индукционные катушки транспортного средства, принтеры билетов, установка большего количества сценариев применения.

Классификация

Параметр

Значение

Аппаратные параметры

Рабочее напряжение

DC 9,0 ~ 36,0 в

Рабочий ток

120mA @ 12 В

Формат сетевого интерфейса

RJ45,10/100 Мбит/с

Скорость передачи данных

600 ~ 921,6 K(bps)

Номер последовательных портов

RS485 * 8

Параметры программного обеспечения

Сетевой протокол

МР4, TCP/UDP, HTTP

Режим IP

Статический IP, DHCP

DDNS

Поддержка

Настройка пользователя

Программное обеспечение/Настройка веб-страницы, серийные/Сетевые команды

Режим работы

TCP сервер, TCP клиент, UDP сервер, UDP клиент поддерживает двухстороннее гнездо

Аналогичный RFC2217

Поддержка

HTTPD клиент

Поддержка

TCP сервер

Поддержка до 8 TCP клиентов (Пользовательское определение)

Сетчатый буфер

48 Кбайт

Серийный буфер

Динамический буферный пакет

E.g: когда длина пакета составляет 10 байт, можно buffer200 пакетов (2 КБ).

Когда длина пакета составляет 1460 байт, можно буферизировать 5 пакетов (7,3 Кб).

Средняя задержка

<10 мс

Сопутствующее программное обеспечение

USR-VCOM, настройка программного обеспечения

485_EN скорость переключения

<100us

Управление потоком

XON/XOFF

Пакет регистрации

Пользовательский, MAC, USR Cloud

Web to serial

Функция Websocket

Пакет сердцебиения

UART, NET

Прочие ожерелья и подвески

Аппаратная защита

Электростатическая защита ESD: Уровень 3

Защита от перенапряжения: Уровень 3

Импульсная Группа: Уровень 3

Размеры

222*122*35 мм (Д * Ш * В с клеммой, ушками)

Рабочая температура

-40 ~ + 85 °C

Температура хранения

-40 ~ 105 °C

Рабочая влажность

-40 ~ + 85 °C (промышленный)

Влажность хранения

-45 ~ 105 °C, 5 ~ 95% RH (без конденсации)

Аксессуары

Адаптер питания, кабель Ethernet

Упаковка

Электростатический пузырь
