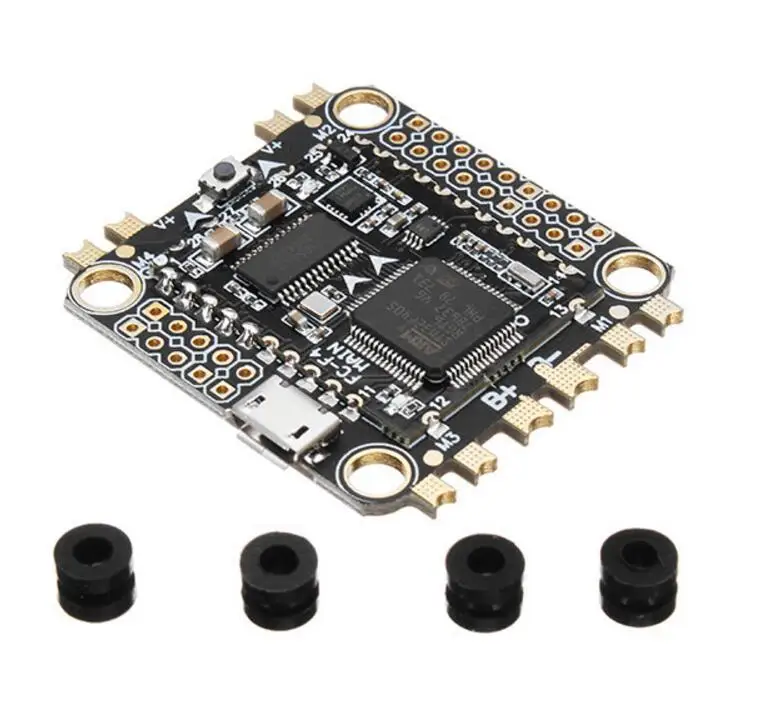

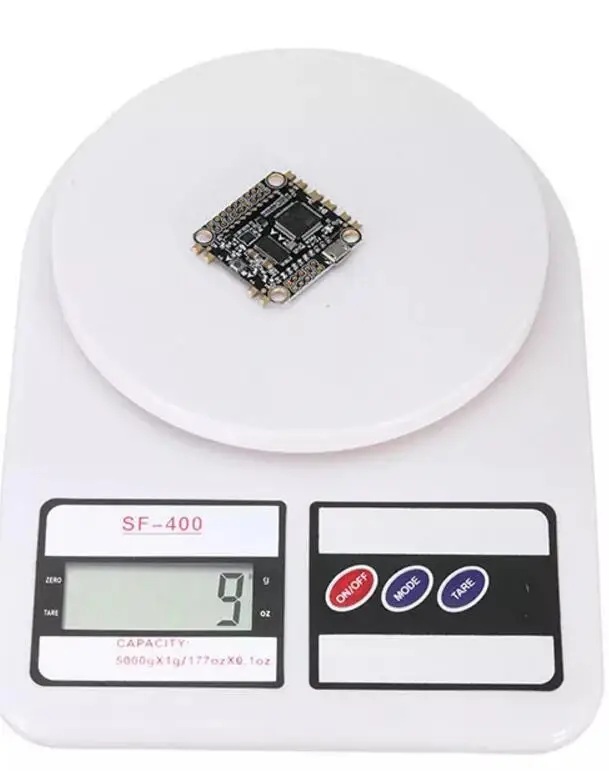

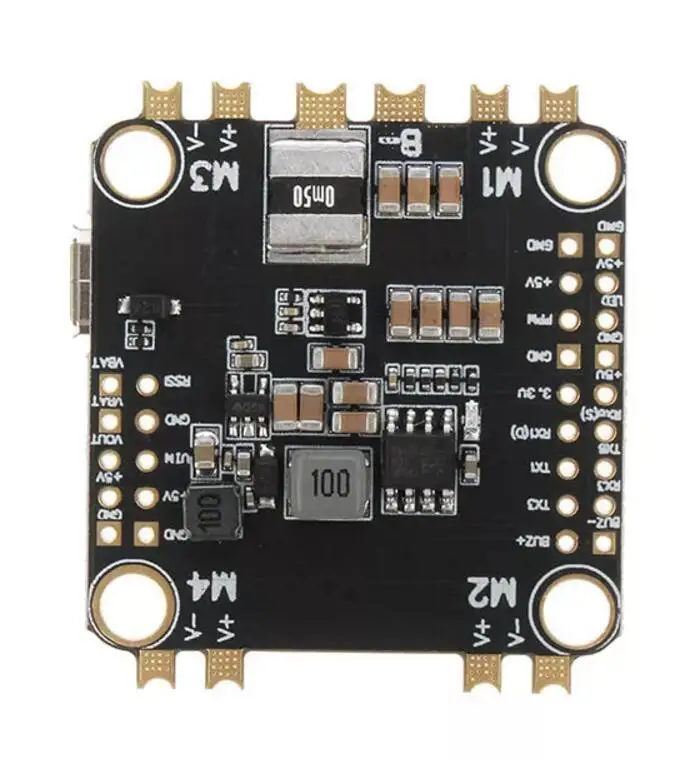

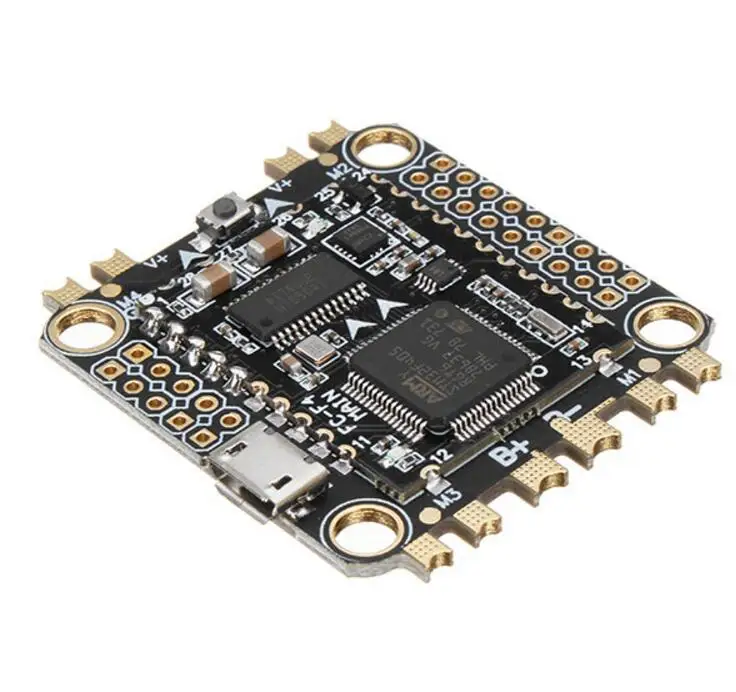

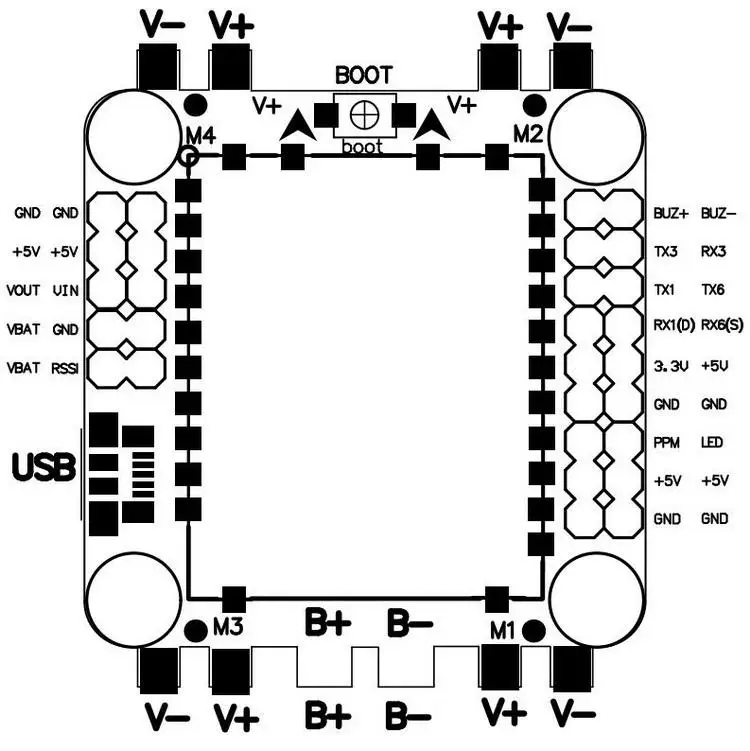

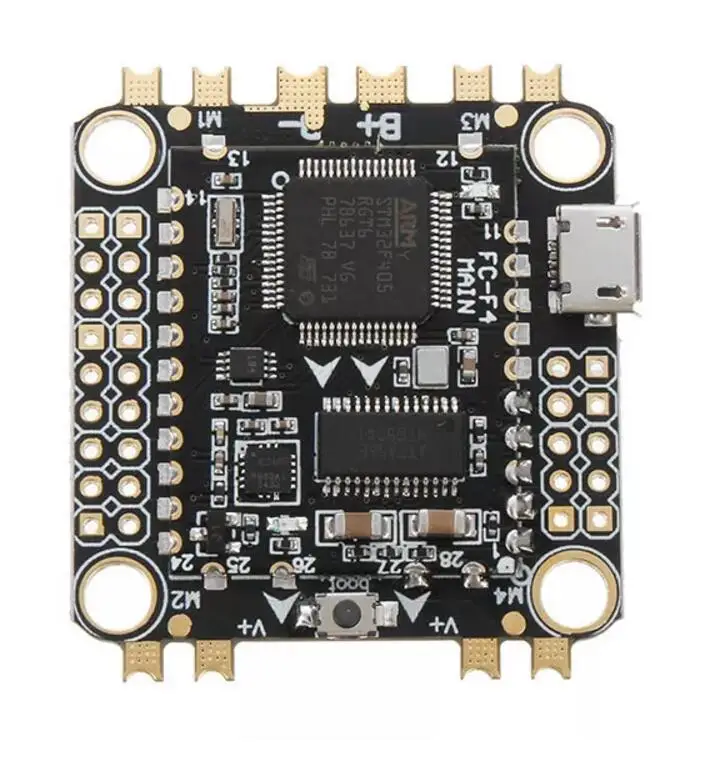

Описание: Английское название: F4 flight control Betaflight F4 PDB STM32 Интегрированный Контроллер полета OSD DSHOT Описание продукта: Это Контроллер полета для основных небольших стеллажей FPV с использованием STM32F405 и mpu6000. Входное напряжение 2S-6S BEC:5 В Выходной ток 3 А. Применение: поддерживает стандартные PPM, SBUS, IBUS, DSM2/DSMX и другие приемы на рынке. Машина. Есть интерфейс LED_STRIP, активный интерфейс зуммера. Встроенная функция OSD, поддержка настройки параметров OSD, поддержка новейшего DSHOT ESC. Аппаратная конфигурация: Главное управление: STM32F405RGT6 Датчик: mpu6000 Приемник: Поддержка PPM, SBUS, IBUS, DSM2/DSMX и т. д. Интерфейс LED_STRIP Активный интерфейс зуммера Без Черной коробки Встроенный амперметр, определение тока Интерфейс OSD Поставляется с BEC 5V 3A Размеры 42*36 мм (включая длину колодки склеивающей проволоки) Расстояние между отверстиями для винтов 30,5*30,5 мм Диаметр 4,1 мм Вес 9,4 г Новый Полетный контроль F4: 1. Используйте прошивку OMNIBUSF4 2. Основное управление-STM32F405 GRT6, частота обновления до 8K. 3. Толщина меди печатной платы 3 унции для повышения стабильности тока и быстрого отвода тепла 4. BEC-выход 5 В, 3 А 5 ESC M1-M4: Подключите шнур питания ESC V +-V-: Соответствует положительному и отрицательному полюсам шнура питания ESC, со знаком «-» в качестве заземляющего провода. B + -- B-: вход литиевой батареи Загрузка: кнопка загрузки (используется для прошивки flash) + 5 В: с выходом 3 А его можно одновременно подключать к передаче изображения, приемнику и камере. GND: заземляющий провод Vout: видеовыход, подключен к линии сигнала передачи изображения Vin: видеовход, подключенный к сигнальной линии камеры Светодиодный: программируемый выходной порт светодиодной ленты RX6(S): подключите приемник SBUS здесь RX1(D): подключите ресивер DSM2/DSMX/IBUS здесь PPM: подключите приемник PPM здесь VBAT: положительный Полюс источника питания с широким графиком передачи напряжения (синхронизируется с напряжением батареи), где напряжение-это напряжение питания. Буз +, Буз-: кольцо соединения BB (только поддерживает активный зуммер, различают положительный и отрицательный) RX3, TX3: последовательный порт URAT3 Упаковочный лист: Управление полетом F4 * 1 шт. Амортизирующий шар * 4 шт.
Примечание: 1. Возможны отклонения в 0-1 см из-за ручного измерения. Перед размещением заказа, пожалуйста, внимательно ознакомитесь со всеми условиями. 2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара.
