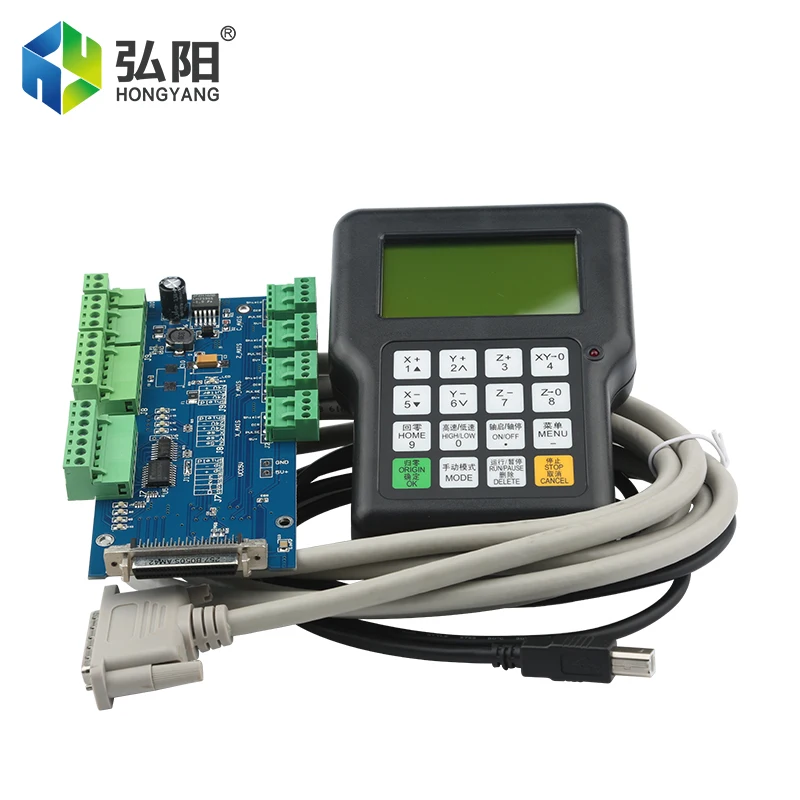

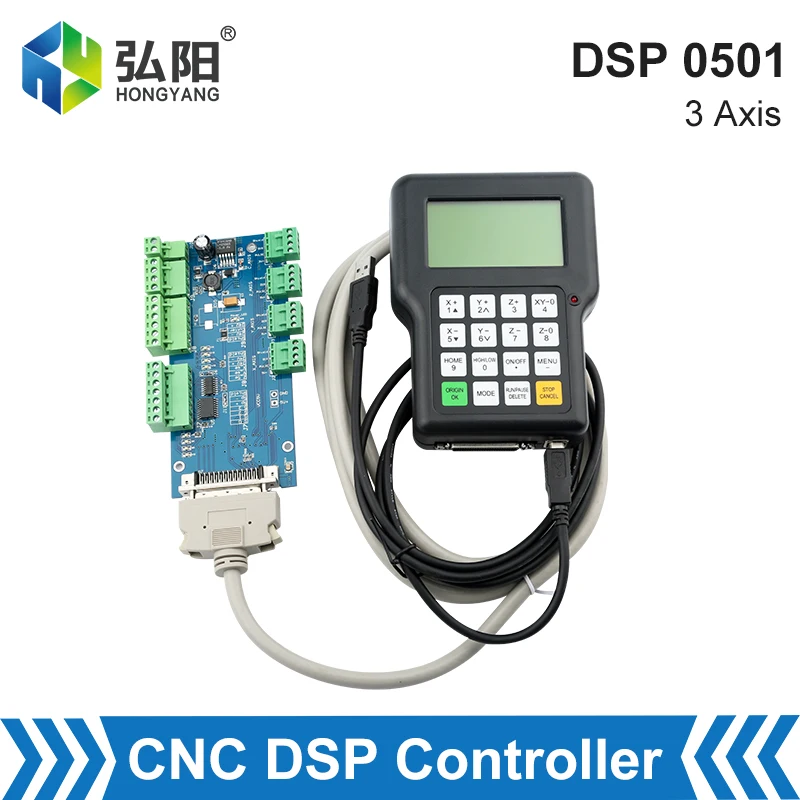

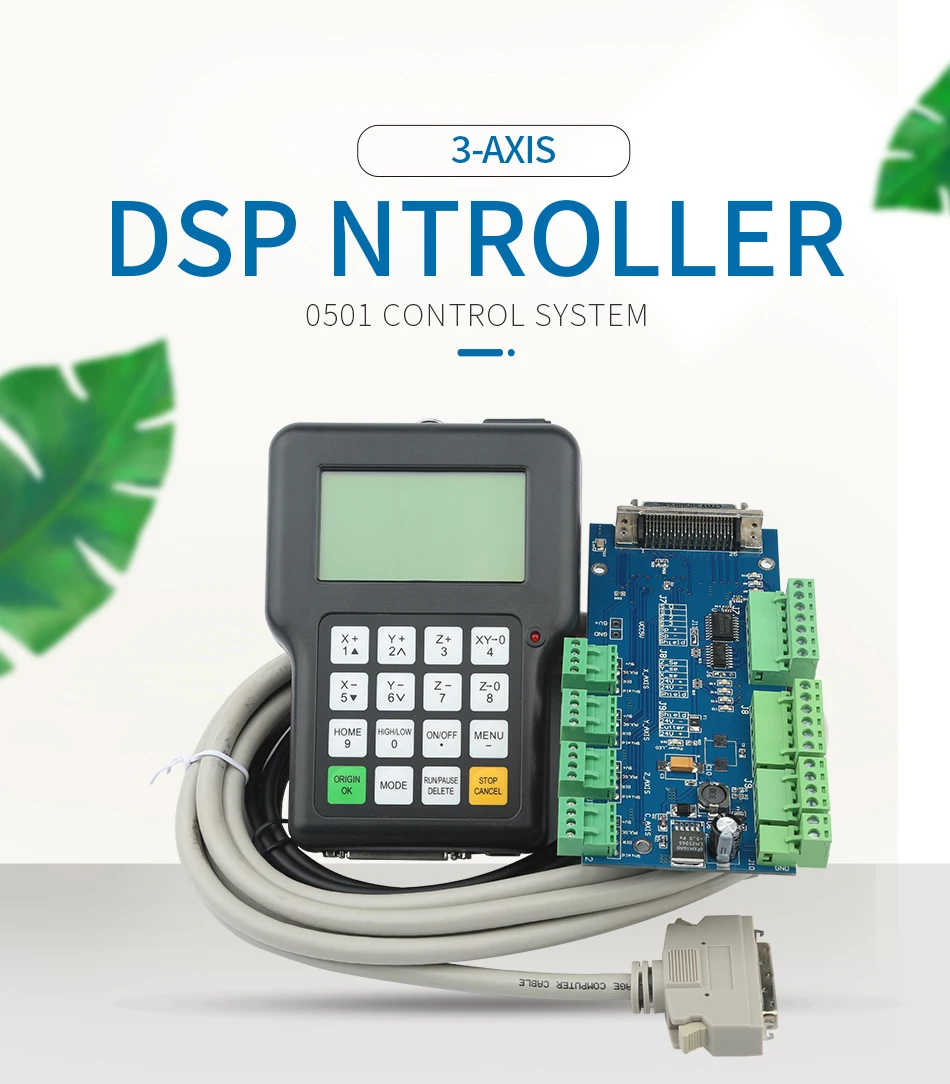

3-осевая система управления картой управления 0501 DSP, USB-пульт дистанционного управления, используется для удаленной обработки фрезерного станка с ЧПУ

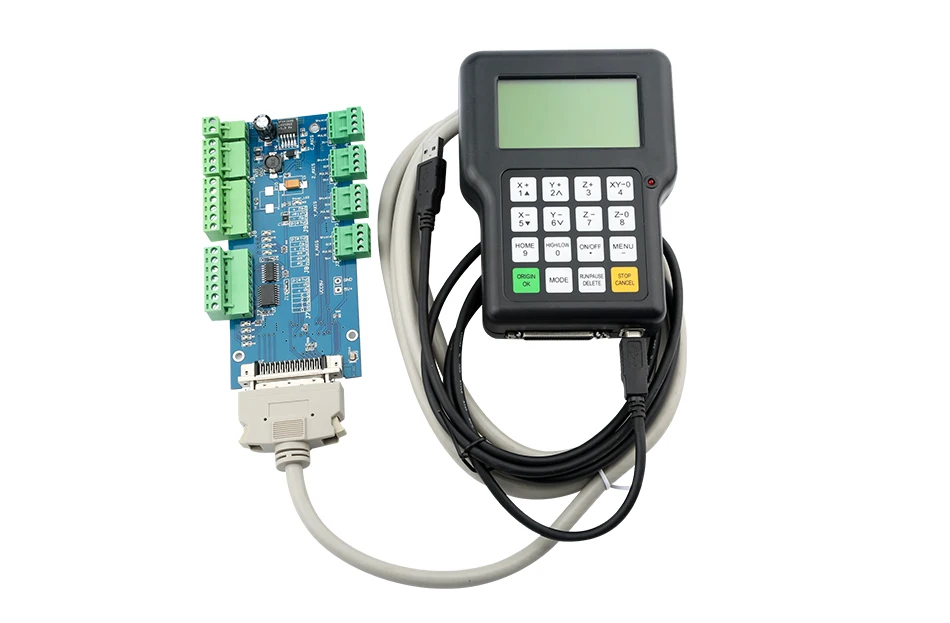

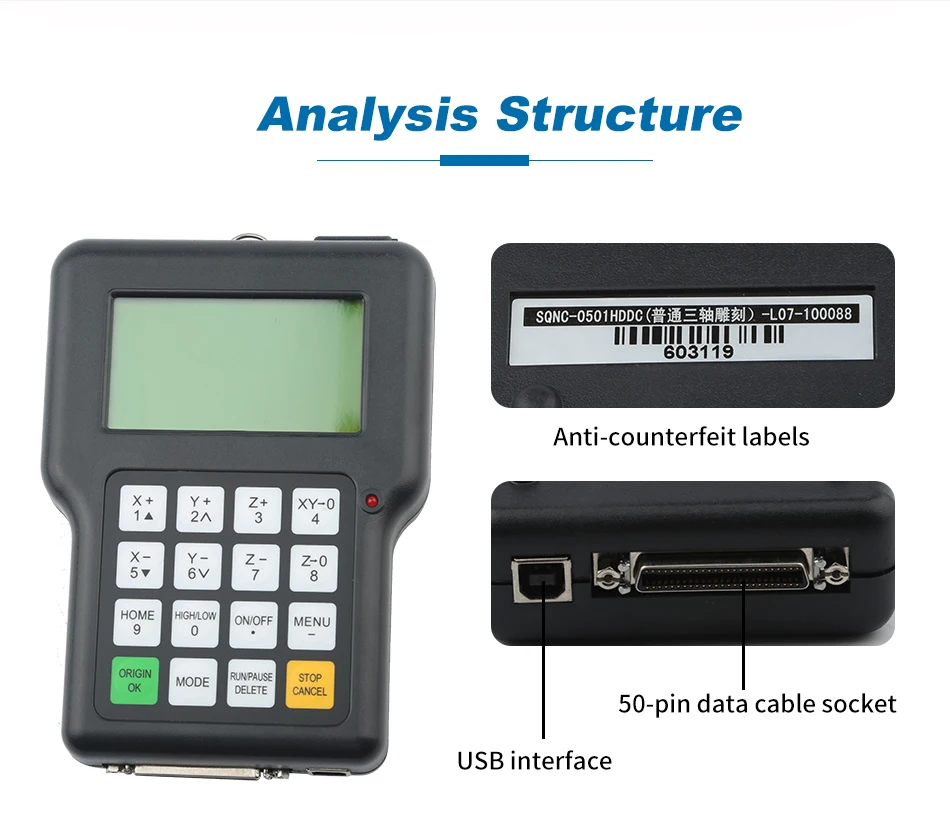

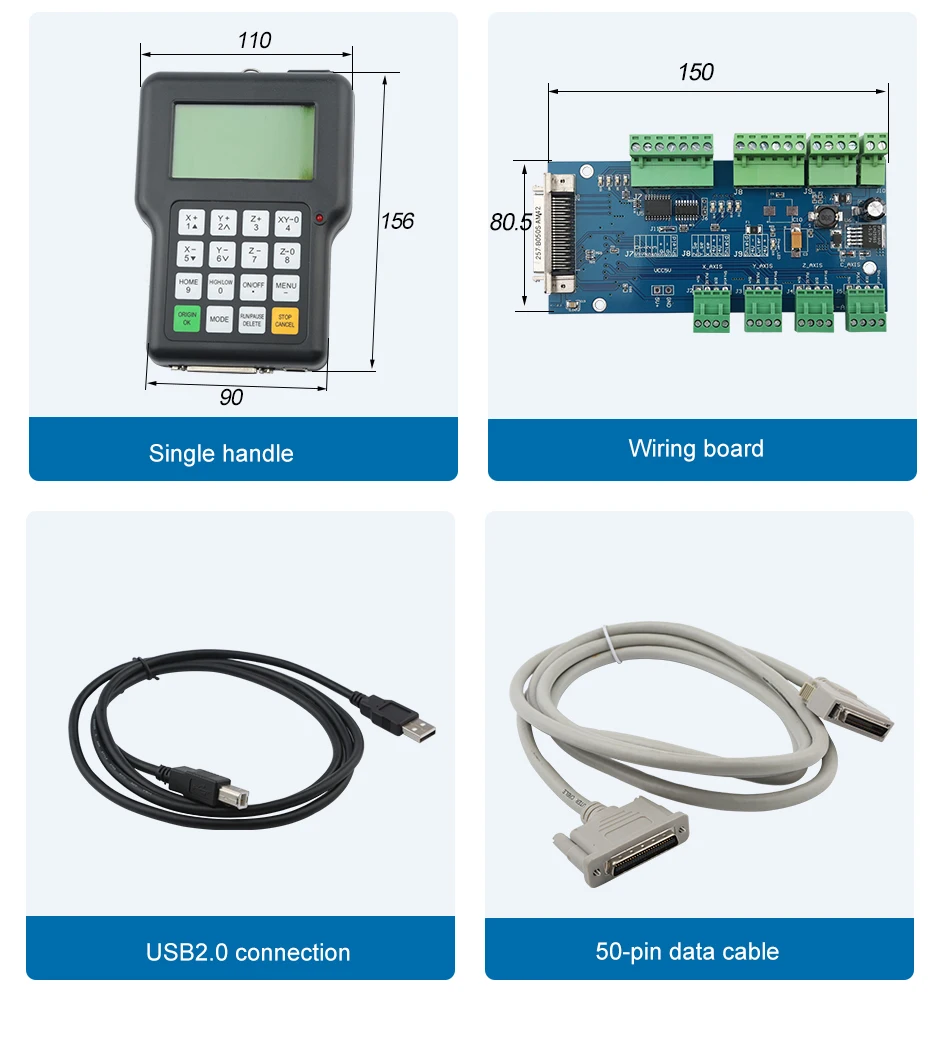

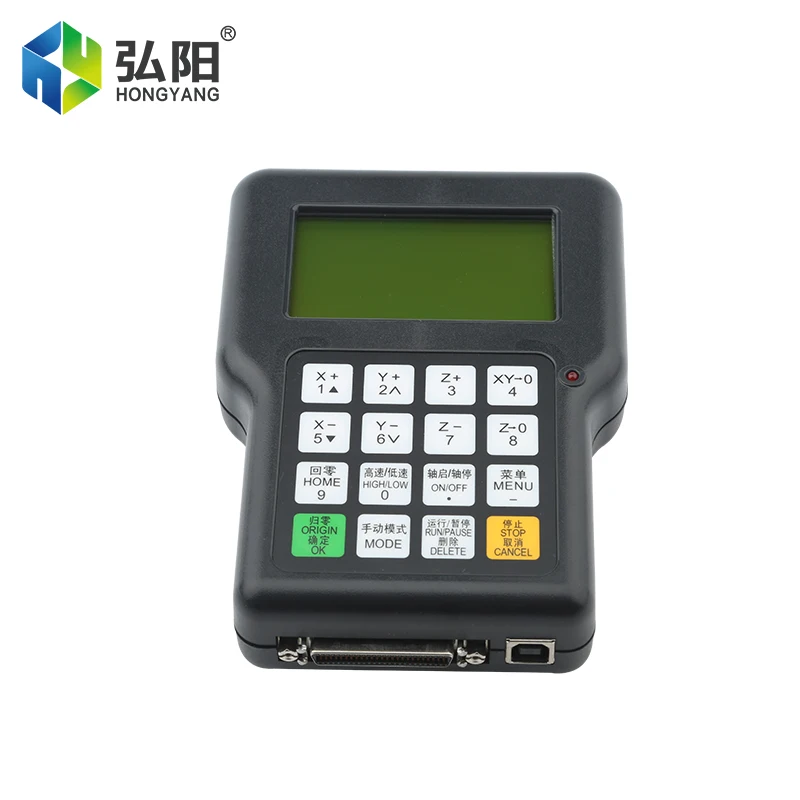

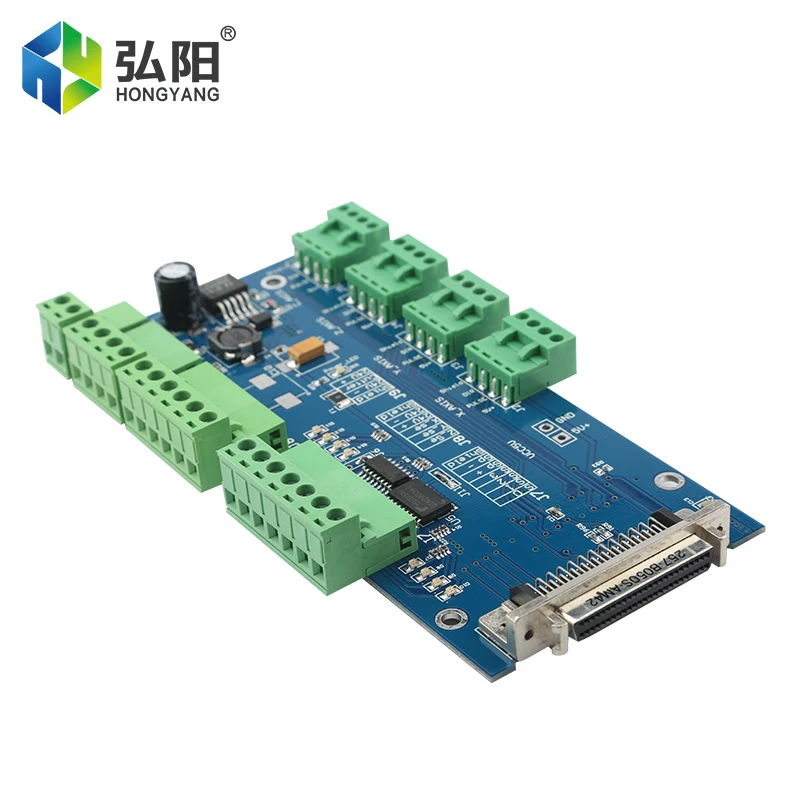

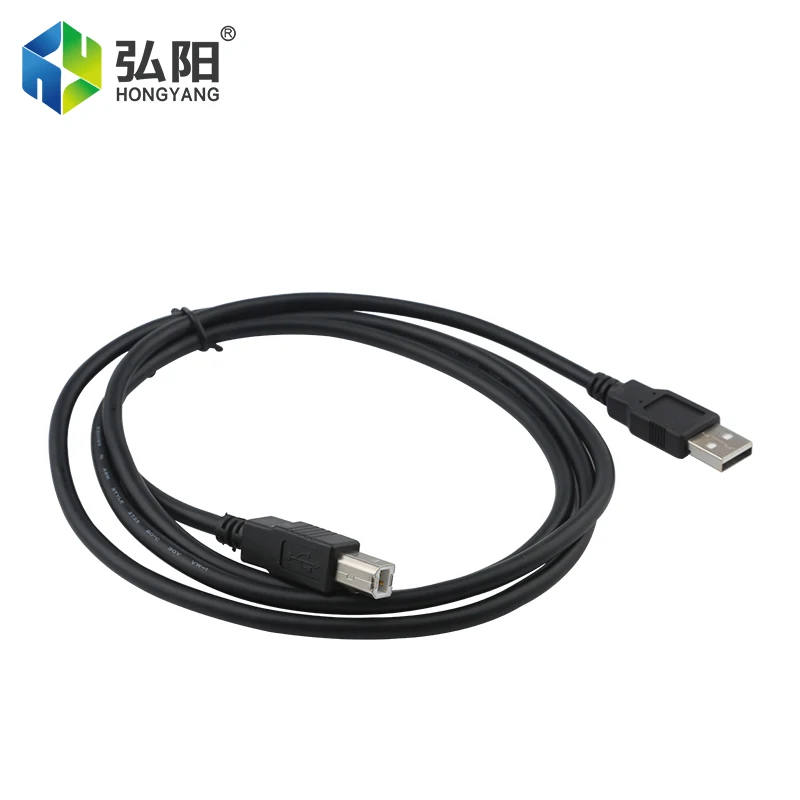

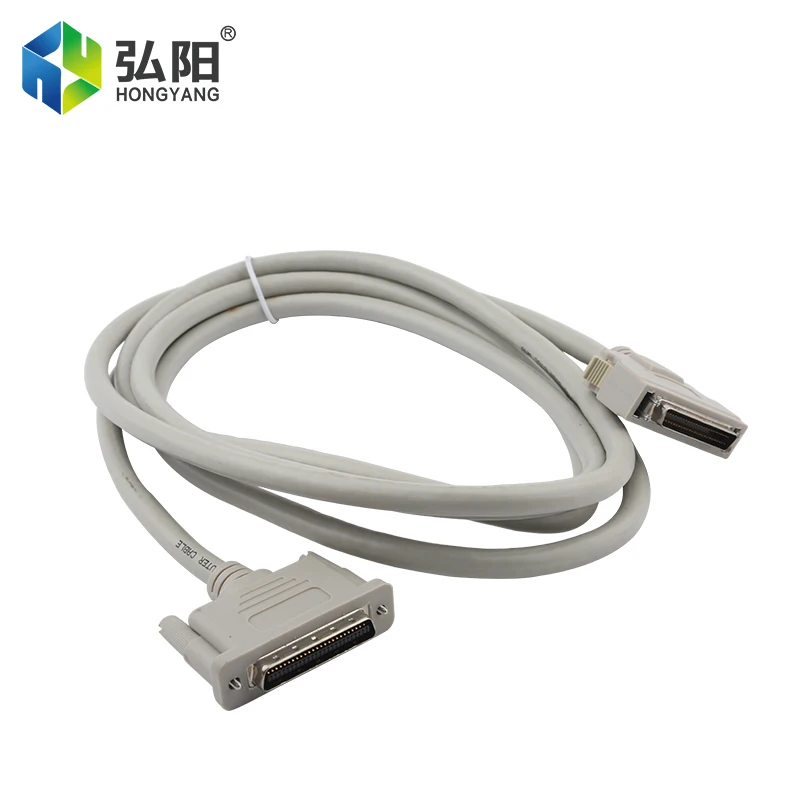

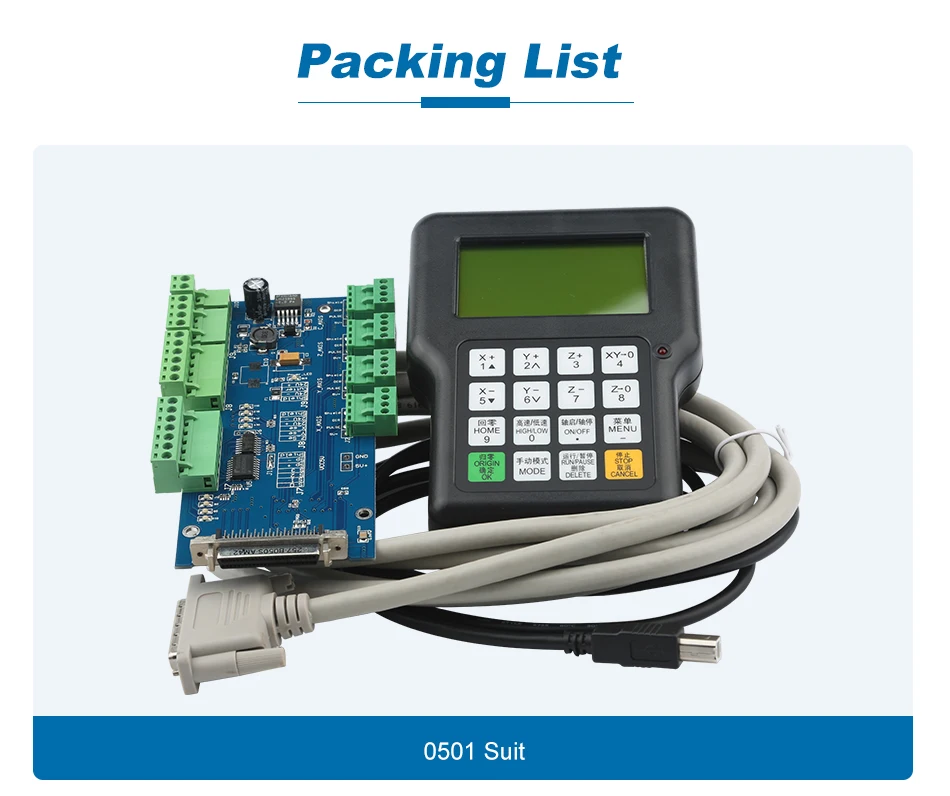

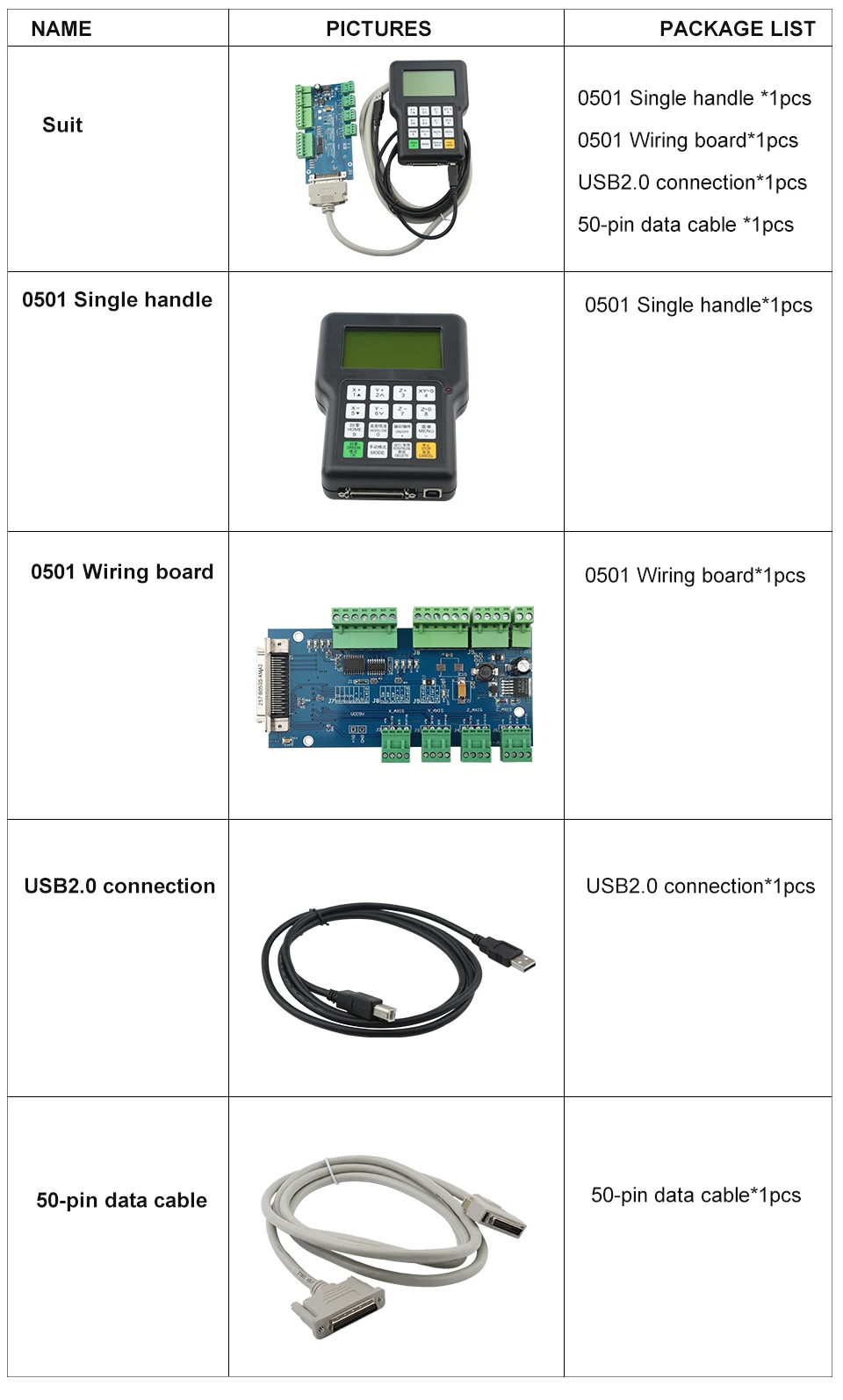

Ручка управления 1,0501 2. Клеммная колодка ручки 3. Кабель передачи данных 4,50-pin USB2.0

◆Новый трехосевой режим движения реализует комплексное управление ◆поддержка привода XYZ, преобразователь частоты вращения шпинделя, Обработка ошибок, функция будильника, большая память, сильная совместимость с u-диском, быстрая скорость чтения, И более надежная обработка u-диска ◆интеллектуальная Функция проверки файлов ◆с функциями резервного копирования и восстановления параметров, Эффективно предотвращая потерю важных параметров ◆ более сильная защита от помех, прошел несколько испытаний CE ◆ интеллектуальная функция обработки памяти, поддержка точки останова, функция отключения питания ◆I/O интерфейс, который может быть настроен, чтобы предоставить пользователям широкий спектр платформ разработки

DSP0501 Функция продукта:

1. Полностью не зависит от платформы ПК; 2. Чтение файлов непосредственно с U диска; 3. Легко обрабатывать большие размеры G кодов или PLT файлов; 4. Мощная система и функция проверки документов; 5. Легко обновить системную программу; 6. Он поддерживает высокие и маленькие шаги, делая точный и быстрый процесс возможным; 7. Поддержка обработки некоторых документов; 8. Надежные функции защиты данных и восстановления; 9. Дружественный интерфейс работы

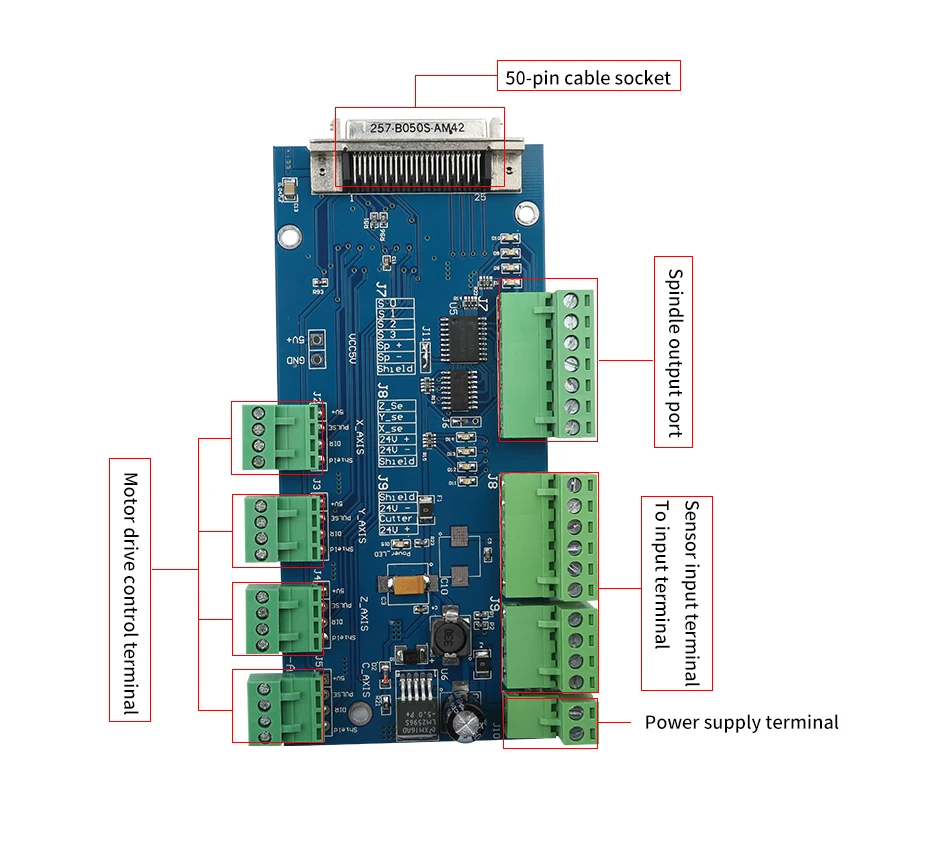

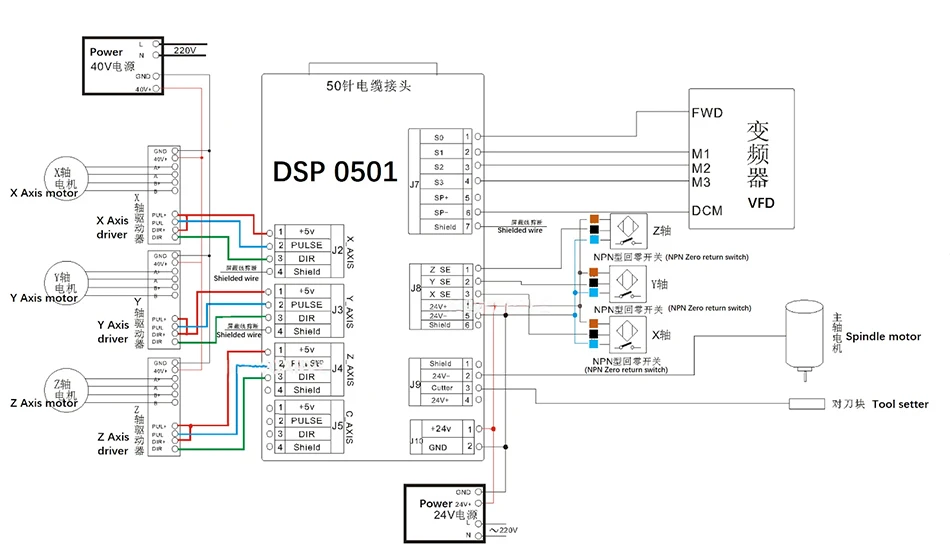

0501 инструкции по проводке контроллера DSP:

0501 Параметры продукта контроллера:

Содержание: трехосевой процессор системы управления: 128M DSP память файла: встроенная память 128M, из-за принятия технологии мобильного хранения, которая поддерживает файлы любого размера дисплея: ЖК-дисплей 128 точек * 64 точек терминал связи: usb-терминал и u-диск Формат файла: G код, PLT файл (опционально) Количество осей: 3 оси вспомогательная функция: полезная информация о помощи и язык руководства: китайский, английский (опционально) интерфейс работы: дружественные кнопки и меню бар система привода: шаговый двигатель интерполяция функции: линейный, функция регулировки резца кривой: Да функция управления шпинделя: Да Функция проверки данных системы: Да функция обработки данных обзор: Да функция регулировки местоположения обработки: Да многофункциональные координаты: у него есть 9 рабочих координат функция остановки подготовки: Да функция обработки копирования: Да отключение защиты данных: да Рабочая температура: от 0C до + 70C Влажность: <90 нет росы и мороза внешнее напряжение: 5 вольт потребление: 2 Вт Размеры (мм): 156*110*38

Установка верхнего компьютера:

Верхняя машина относится к программе, содержащей компакт-диск, которая поставляется с машинным инструментом, включая драйвер USB, файл zhbusbhandhost.exe, руководство по эксплуатации, файл этикеток, файл меню, программа аварийного восстановления и обычная программа установки аппаратных средств требования к конфигурации: Материнская плата: PIII 450 или выше, операционная система: Win2000, Шаги по установке XP: 1. Вставьте компакт-диск в компакт-диск компьютера, а затем скопируйте все файлы на компакт-диске в указанную папку на компьютере, например: недавно созданная папка USB Handle на диске C; 2. Подключите геймпад к компьютеру с помощью usb-кабеля. 3. Нажмите на приглашение, чтобы найти новое оборудование в правом нижнем углу экрана компьютера; 4. При запросе установки драйвера Выберите второй вариант установки из списка или указанного местоположения; 5. Найдите папку (например, usb-папку на диске C) Шаг 1 проекта просмотра; 6. Когда начинается установка драйвера и подсказка не подписана Microsoft Digital, выберите продолжить. Когда подсказка завершена, нажмите OK, чтобы загрузить файл с верхнего компьютера на ручку

Операция загрузки файлов:

Существует два способа загрузки файлов в системе управления RZNC 0501. Один из способов-загрузить файлы объекта через верхний компьютер во внутренние файлы в системе управления (такие файлы называются внутренними файлами). Другой метод заключается в том, чтобы подключить флеш-накопитель USB непосредственно к системе управления, а затем сделать файлы непосредственно считывать и выполнять флеш-накопитель USB (такие файлы просто называются флеш-файлами USB). 1) загрузите внутренние файлы 1. Подключите ручку к компьютеру через usb-кабель; 2. Нажмите на значок файла zhbusbHandHost. exe; 3. Раскройте верхний компьютер, нажмите на файл, найдите файл, который вы хотите загрузить, файл появится на экране; 4. Нажмите «действие» для загрузки, Выберите, чтобы загрузить файл, а затем нажмите «ок», чтобы загрузить файл; 5. После завершения проверки загрузки файла, он предложит вам успешно загрузить файл и нажмите «ок» для подтверждения; Отключите usb-кабель и загрузите файл во внутренний файл на контрольной карте II) загрузите файлы флеш-накопителя USB 1. Генерируйте целевые файлы с помощью программного обеспечения графического моделирования и передавайте файлы на U диск; 2. Вставьте флеш-накопитель USB в интерфейс в правом верхнем углу контрольной карты, И убедитесь, что он прочно вставлен.

Работа машины:

1. Подключите ручку к машине с помощью переменного тока, 50-штыревое соединение и зарядить его; 2. Поддерживает ли ЖК-дисплей вернуться к началу? Нажмите OK, чтобы вернуть происхождение станка, нажмите DELETE, чтобы вернуть происхождение станка, нажмите отмена, чтобы вернуть только происхождение оси Z; 3. Перемещайте оси X, Y и Z в указанное положение, Затем нажмите XY 0 и Z 0, чтобы очистить ноль, чтобы определить рабочее происхождение. Нажмите клавишу run, чтобы выбрать файл, переместите курсор, чтобы выбрать тип файла, а затем нажмите OK, чтобы войти в список файлов на флеш-накопителе USB или во внутреннем списке файлов. Для файлов в списке файлов usb-накопителя, переместите X + и X-курсор в целевой файл и нажмите OK, чтобы начать обработку; Для внутренних файлов 1. Для файлов в списке, пожалуйста, нажмите соответствующую клавишу номера, прежде чем файл, чтобы выбрать файл, который будет обработан, И затем нажмите клавишу меню, чтобы повернуть страницу, чтобы найти файл; 2. Выберите обработку файлов, конфигурацию параметров обработки, в соответствии с X + и X-переместите курсор, чтобы выбрать различные параметры, определив кнопку настройки ввода, ошибка ввода нажмите клавишу Delete, чтобы удалить неправильный вход, После завершения ввода необходимо определить в соответствии с содержанием нового цифрового ключа для подтверждения, нажмите кнопку отменить, чтобы вернуться к исходному номеру, пользователь должен быть в сочетании с фактическим положением станков и обработки необходимо изменить параметры конфигурации, В противном случае это вызовет ошибку обработки 3. Нажмите кнопку Отмена, чтобы выйти из системы модификации параметров обработки и проверьте код обработки после завершения настройки параметров обработки. Когда Проверка завершена, нажмите OK, чтобы начать обработку 4. В процессе обработки нажмите Y + Y-чтобы изменить скорость мультипликатора, нажмите Z + Z-чтобы изменить скорость вращения шпинделя. 5. Во время обработки нажмите кнопку паузы, чтобы отрегулировать положение трех осей, а затем нажмите кнопку паузы, чтобы указать исходное положение. Нажмите кнопку паузы, чтобы подтвердить новое положение и начать обработку, а затем нажмите OK, чтобы продолжить обработку без изменения положения; 6. Во время обработки нажмите кнопку «стоп», чтобы остановить обработку и попросить сохранить точку останова. Если вам нужно переработать из текущего местоположения, нажмите кнопку 1 или 2, 3, 4, 5 или 6, а затем нажмите кнопку ОК, чтобы сохранить текущее состояние обработки. Нажмите OK для возврата к рабочему источнику, затем нажмите Stop для возврата к рабочему источнику; 7. Обработка точки останова, если вам нужно продолжить сохранение исходного файла для обработки, пожалуйста, нажмите клавишу запуска + соответствующую клавишу Номера для обработки параметров, И нажмите 5 или 6 выше, чтобы отменить операцию. В строке номера файла точки останова нажмите клавишу ввода, чтобы начать тест-код, и вы можете вернуться в положение остановки обработки после завершения теста. Во время обработки, если питание отключено, система управления автоматически сохранит незавершенные данные и нажмите «ок», чтобы вернуться в исходное место после вызова. На экране будет указано, выключено ли питание 9. После начала обработки система будет отображать состояние обработки в реальном времени, например, увеличение скорости в два раза, оставшееся время обработки, скорость обработки в реальном времени и количество линий исполнения файлов

Использование комбинации клавиш:

Использование комбинации клавиш: сначала нажмите первую клавишу, затем нажмите вторую клавишу, когда появится соответствующее содержимое, одновременно отпустите обе клавиши, конкретные функции описаны следующим образом: 1. Меню + клавиша Номера для переключения рабочей системы координат; 2. Меню + ключ открытой оси, Выравнивание ножа; 3. Запуск + клавиша Номера для обработки точек останова; 4. Управление + высокоскоростной ключ, улучшенная обработка; 5. Подтверждение + кнопка остановки, информация о помощи

Настройки меню и использование:

В главном интерфейсе нажмите клавишу меню, чтобы войти в пункт меню, нажмите X + и X, чтобы переместить курсор, чтобы выбрать различные пункты меню, а затем нажмите OK, чтобы войти I) конфигурация параметров машины заключается в том, чтобы настроить карты управления, соответствующие механической функции конфигурации станка, в том числе: Импульсный эквивалент, параметры размера машины, установка до нуля, настройка шпинделя, уровень четкости, определение импульса, Толщина режущего устройства, рекомендуемые производители устанавливают параметры, такие как зазор винта, после настройки, не нужно, чтобы клиент изменил параметры, нажмите соответствующую клавишу номера, Введите в соответствии с сохранением, конечно, после завершения ввода ошибка нажмите кнопку Удалить изменения, нажмите кнопку отменить, чтобы переместить курсор, чтобы изменить свойства, используйте кнопку «Y отмена» + и-клавиши для изменения в родительском меню до выхода II) Конфигурация параметров обработки задает Линейное и изогнутое ускорение и код G при обработке, чтобы прочитать указанное Входное значение атрибута. Нажмите соответствующую клавишу номера, затем нажмите OK, чтобы сохранить изменения, нажмите Y + и Y, чтобы выбрать сохранить изменения, нажмите OK, чтобы сохранить изменения, И затем нажмите кнопку Отмена, чтобы отменить изменение и вернуться в более высокое меню III) Системная настройка параметров язык системы, формат внутренней области данных, Выберите функцию самопроверки и обновление системы с помощью X + и X-Move курсора, а затем нажмите OK, чтобы подтвердить изменение конфигурации расширенной обработки и некоторые специальные настройки файлов обработки, например, конфигурация обработки массива, вы можете задать ряд массива, Столбец и расстояние между рядами (для расстояния между двумя центрами) Обслуживание файла конфигурации фрезерного станка путем установки специального набора требований X + и X-переместите курсор, чтобы выбрать и определить кнопку ввода для ввода элементов подменю После правильного значения, чтобы определить способ сохранения ключа, нажмите кнопку Отмена, чтобы отменить изменения и вернуться в родительское меню V) Дисплей версии: нажмите «OK», чтобы просмотреть аварийный/Обычный номер программы системы

Расширенная обработка:

После установки улучшенной конфигурации обработки, Нажмите Run + высокая/низкая скорость, чтобы войти в расширенное меню обработки, нажмите X + и X-Move курсор для выбора, введите «OK», И следуйте инструкциям шаг за шагом, чтобы работать
