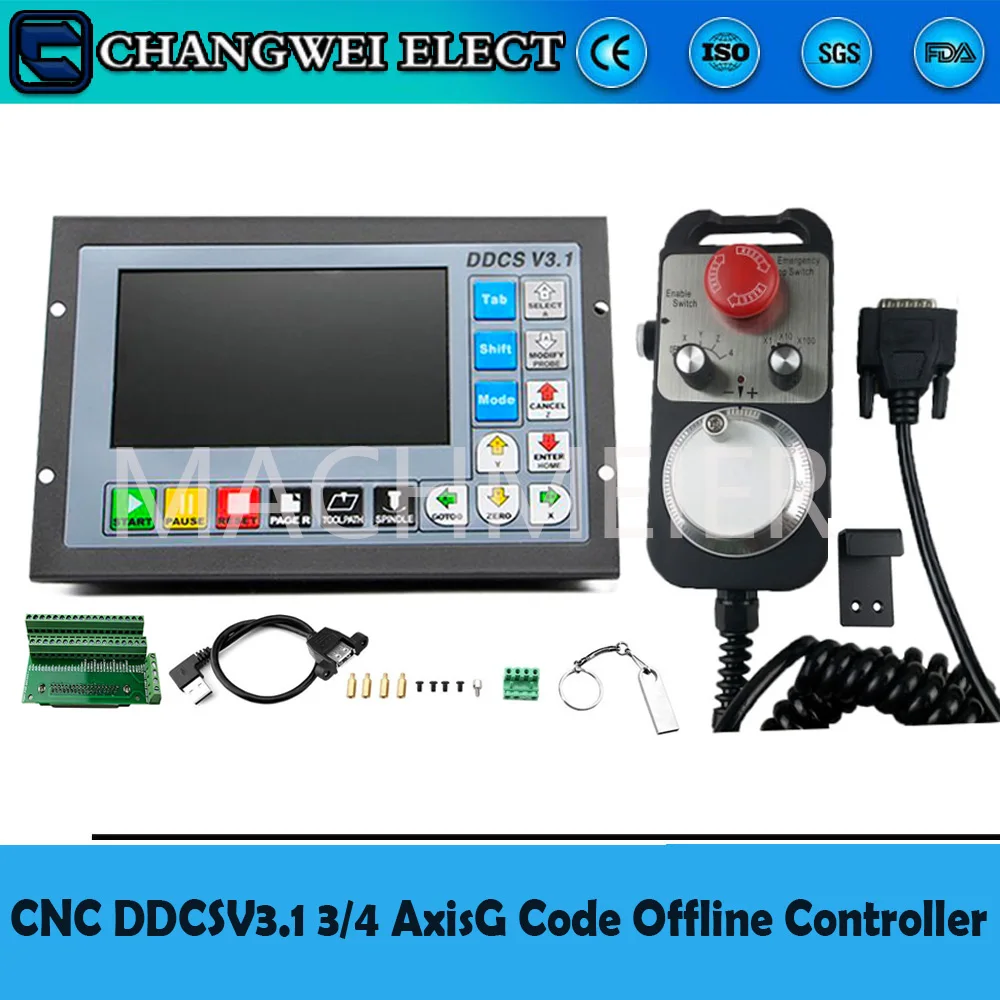

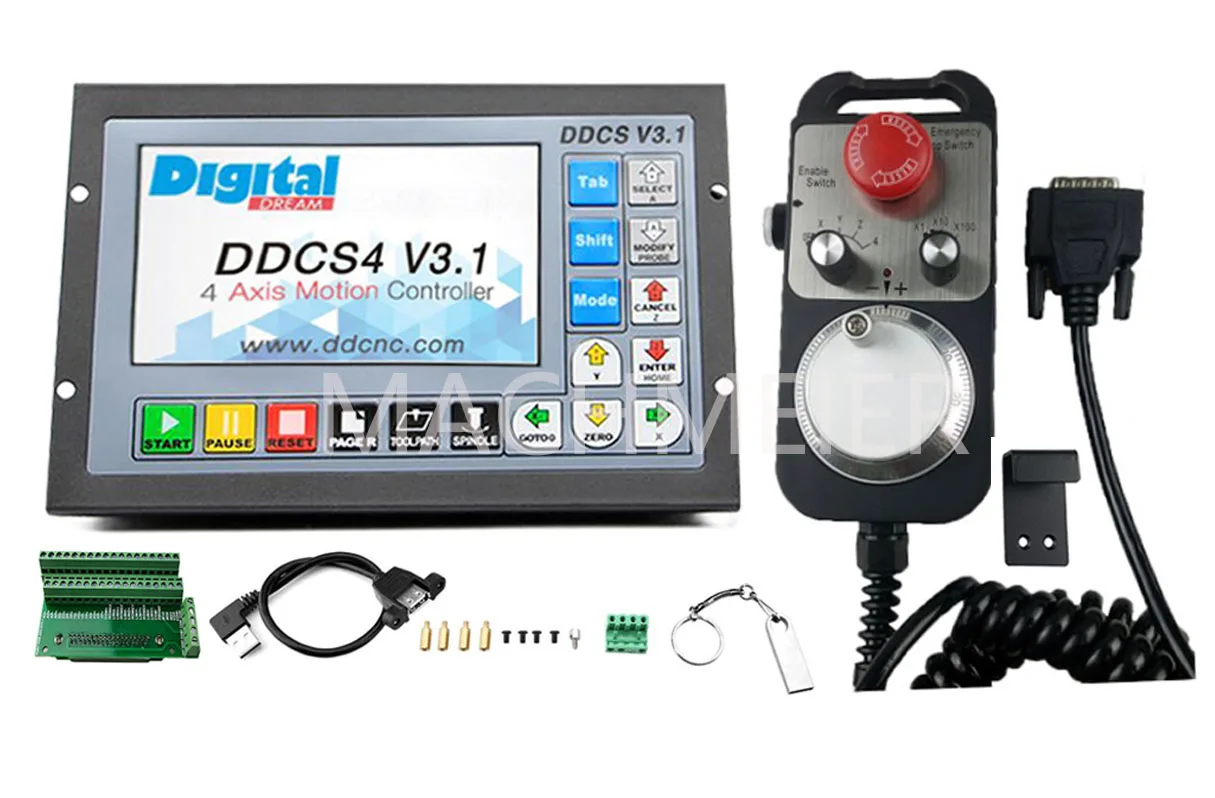

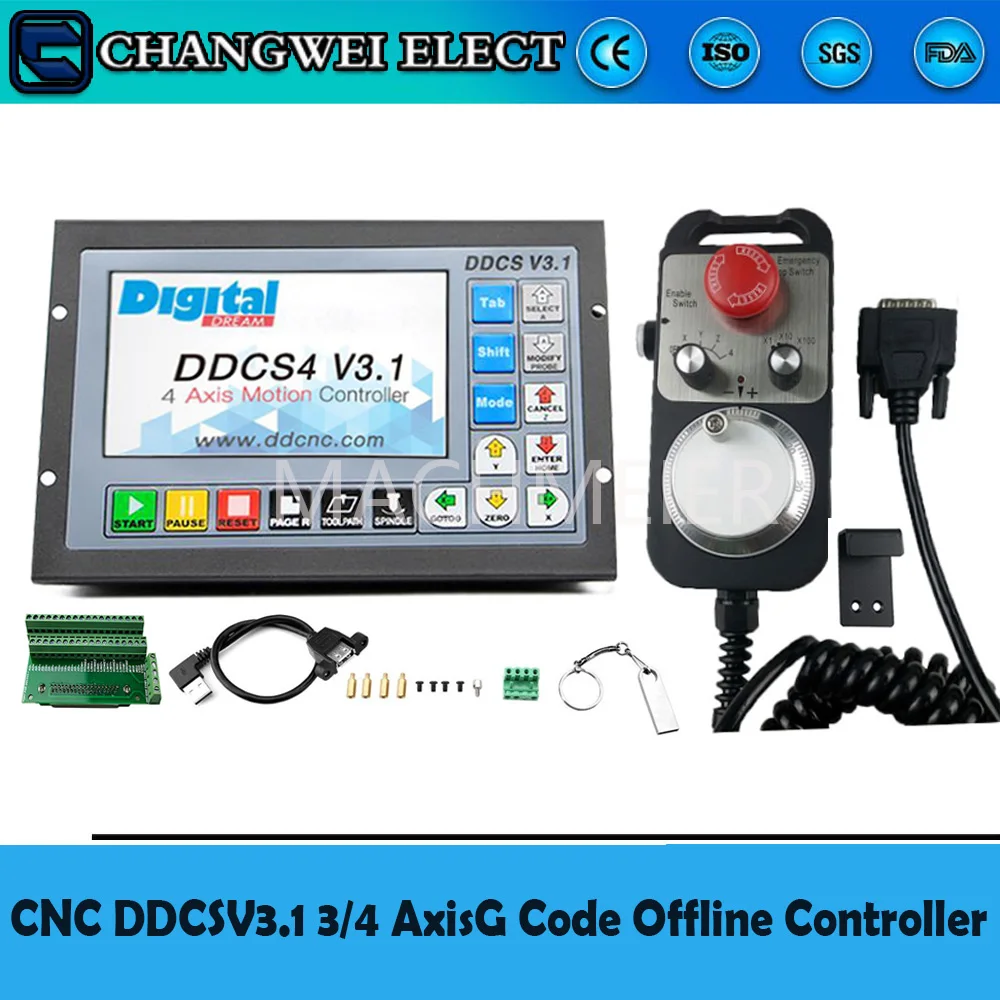

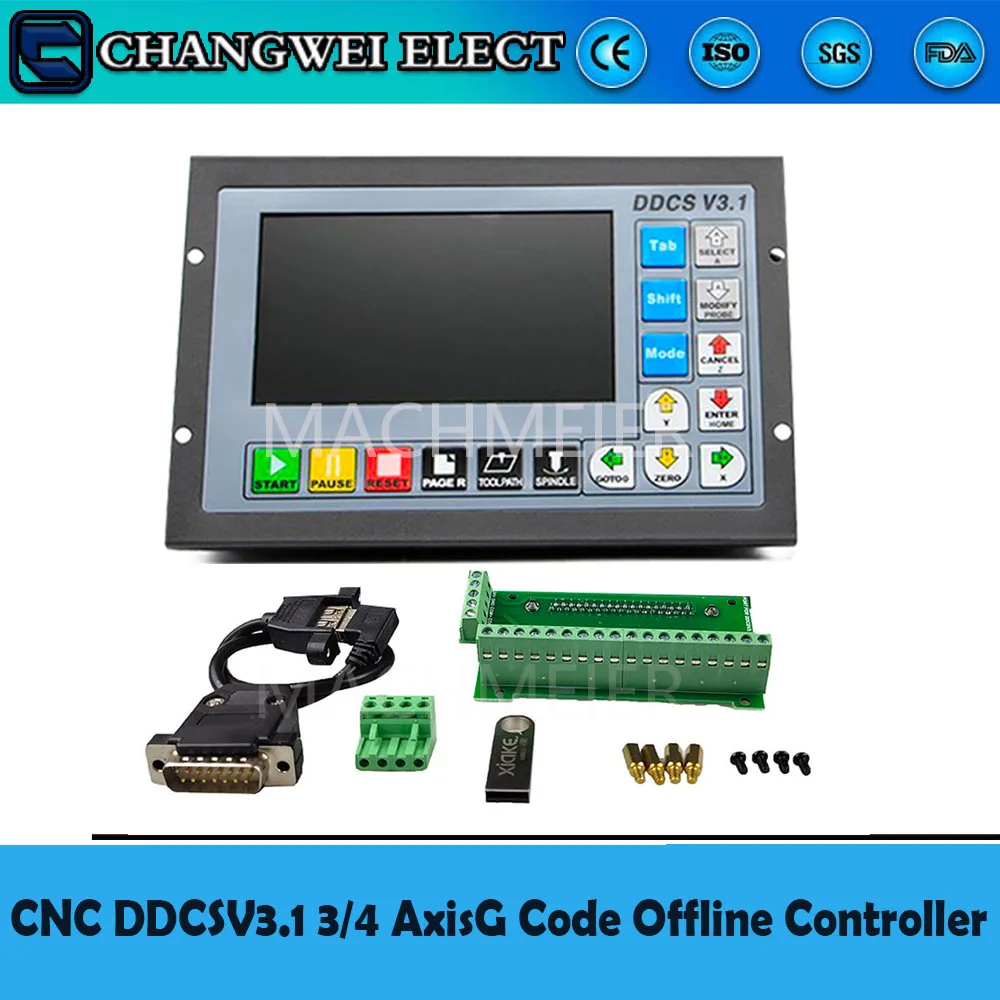

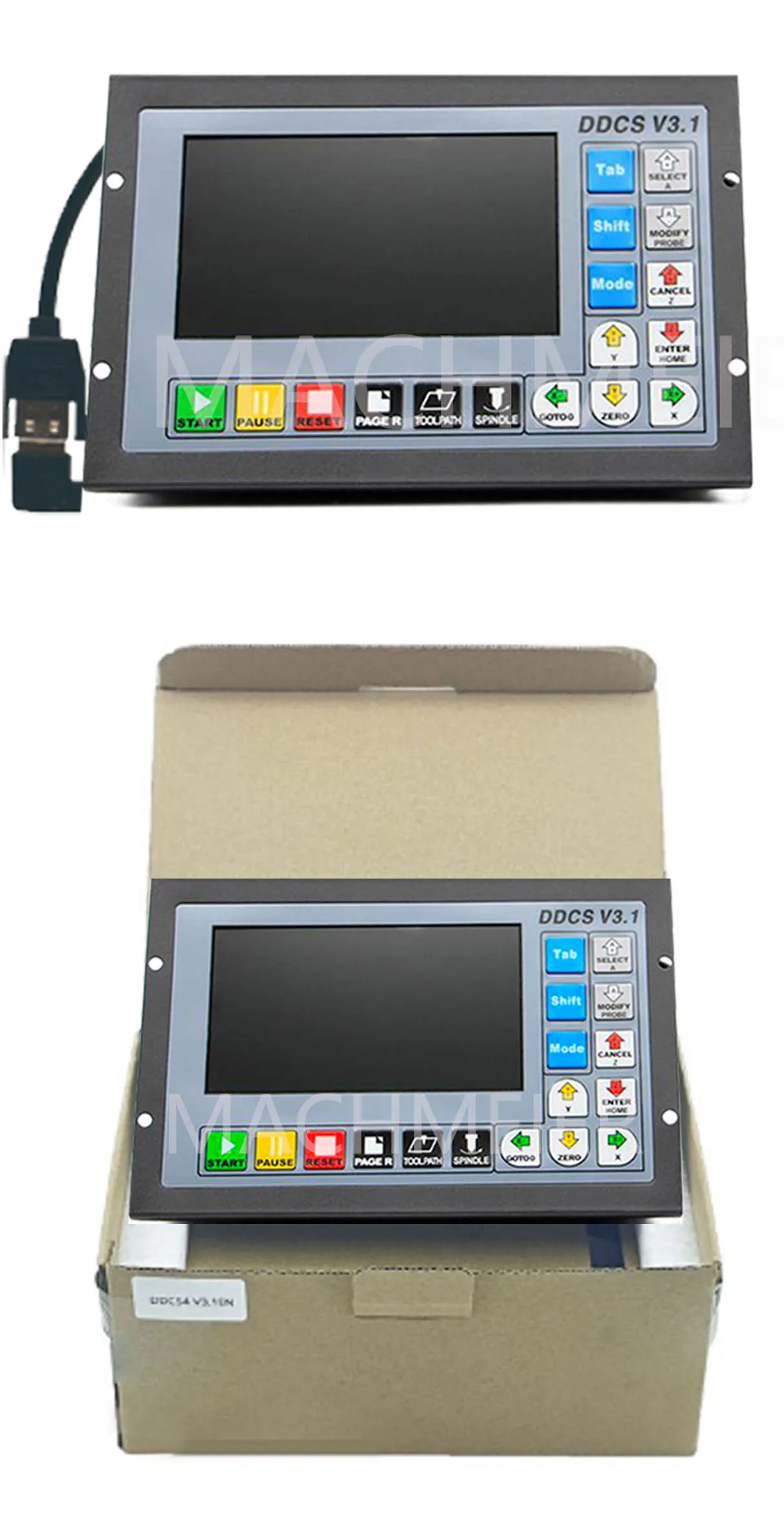

Автономный контроллер ЧПУ DDCSV3.1 34 Axis G Code для гравировального фрезерного станка DDCS V3.1 + 4-осевой маховик для MPG

Описание товара

DDCSV3.1-это 3-осевой или 4-осевой контроллер движения для шаговых и сервосистем. Мы очень гордимся этим продуктом; Он сочетает в себе большую мощность с крошечным следом и прост в использовании. Через очень короткое время вы будете знакомы с функциями и это руководство вам поможет. Максимальный выходной импульс на ось составляет 500 кгц. Ширина импульса регулируется (см. Руководство по использованию драйвера). Период управления каждой позицией составляет всего 4 миллисекунды. Это обеспечивает высокую точность управления шаговыми и серводвигателями.Система числового управления DDCSV3.1 использует структуру проектирования ARM + FPGA. ARM управляет человеко-компьютерным интерфейсом и анализом кода, а FPGA обеспечивает базовые Алгоритмы и создает Пульс управления. Это гарантирует надежный контроль и простоту в эксплуатации. Внутренняя операционная система основана на Linux. Структура компоновки панели CR8-500 очень рациональна для экономии места. Все операции контролируются только 17 клавишами и поддерживается полный набор кодов G.DDCSV3.1 используется для множество стилей и типов станков с ЧПУ. Токарные станки, роутеры, отборные станки и мельницы-это лишь несколько примеров. CR8-500 работает как автономная система без необходимости компьютера. Это гарантирует высокую точность, точность и надежность. Интерфейс, даже очень комплексный, можно узнать за очень короткое время.Ручной контроллер с ЧПУ 4/6 Axis MPG Подвеска с x1, x10, x100 на выбор, MPG Подвеска для 4/6 оси станка с ЧПУ, он оснащен нашим популярным обработанным MPG блоком с осью и селектором шкалы, светодиодный индикатор также отправляет пользователю отзывы от станка с ЧПУ о статусе блока.-Вся проводка изолирована от блока MPG и обеспечивает простую установку схемы подключения, она подходит как для коммерческой машины в качестве замены блока управления jog или другого компьютерного контроллера. Которые добавляют большую гибкость управления системе

Параметры производительности контроллера

Особенности:1) американские и имперские единицы в системе могут быть преобразованы;2) ведущая Страница управления маховиком MPG, страница файла и страница Конфигурации, расширенная клавиатура также может управлять и редактировать контроллер;3) новая пробная функция резки, однолинейная обработка,4) Функция настройки инструмента увеличена до 4 режимов;5) программное обеспечение значительно настроено и оптимизировано, а конфигурация параметров значительно увеличена, чтобы сделать производительность более мощной и надежной;6) Язык контроллера китайский/английский/русскийПараметры1) изолированный интерфейс цифрового ввода 16-канальная оптопара, 3 оптопары изолированных цифровых входа и выхода;2) новая версия улучшает алгоритм, поддерживает гибкую круговую интерполяцию и исправляет недостатки в командах круглой интерполяции в старой версии;3) 1-канальный аналоговый выходной интерфейс управления скоростью шпинделя 0-10 В (можно изменить в выход ШИМ);4) направление импульса 3-4 оси использует дифференциальный выход, максимальная выходная частота импульса интерполяции составляет 500 кГц;5) основной чип управления ARM9, чип алгоритма ядра FPGA;6) 5-дюймовый TFT-экран, разрешение: 480x272, 17 клавиш управления;7) основное оборудование управления имеет входную мощность 24 В постоянного тока, требуемая текущая емкость не менее 0,5 А;8) вход питания порта ввода-вывода также составляет 24 В постоянного тока, а требование к текущей емкости составляет не менее 0,5 А; Все порты ввода-вывода не должны быть сконфигурированы с внешним источником питания, таким какПодключение реле и т. Д.;9) Поддержка U диска для чтения команды G, размер файла команды G не требуется;10) Поддержка стандартного MPG;11) Поддержка кнопки панели одноосевая ручная пробежка, связь и управление расстоянием;12) поддержка быстрой работы в определенном рабочем положении;13) Поддержка многокоординатной системы (Автоматическое сохранение отключения питания);14) с функцией автоматической защиты от останова и отключения питания;15) Поддержка сохранения функции точки останова (Автоматическое сохранение, нажав кнопку паузы во время работы, автоматическое сохранение после выключения питания);16) контроллер контроллера поддерживает только тип концевых выключателей NPN;17) новая версия изготовлена из листового металла, который атмосферен и обладает лучшей защитой от помех.

Параметры маховика
