Радиочастотное реле с передачей 433 МГц, беспроводной пульт дистанционного управления, модуль приемника переключателя

Описание:

Этот продукт включает в себя два небольших гаджета, включая передатчик дистанционного управления и модуль релейного приемника дистанционного управления, который является всей передающей и приемной системой дистанционного управления. И поставляется с ультра-сильной функцией и приносит вам много удобства в вашей повседневной жизни. Он с ситемой удаленной поддержки и беспроводным управлением вашей двери гаража, электронные ворота, электрические приборы и другие телекоммуникационные оборудования в пределах 50 м (свободное пространство). Привнеся вам совершенно новый опыт дистанционного управления, вы не можете пропустить его.

Особенности:

* Передатчик поддерживает обучающий код (1527) общая микросхема, например, PT1527, EV1527 и т. д. Совместимость с большинством 1527 пульт дистанционного управления релейная панель приемника.

* Модуль приемника поддерживает 7 адвантагед режим работы: кратковременный режим, режим переключения, защелкивается, 2-х канальный кратковременный режим + 2-канальный режим переключения, 2-канальный кратковременный режим + 2-канальный режим переключения, 2-х канальный режим переключения + 2-канальный мгновенный режим, независимый 2-х канальный мгновенный режим + Независимый 2-х канальный мгновенный режим.

* Модуль приемника поддерживает хранение количества пульта дистанционного управления: 25 шт. (Примечание: система может хранить 25 шт. пультов дистанционного управления, если пульт ДУ получит более 25 шт., исходный пульт дистанционного управления будет потерян).

* Режим работы RF: сверхгетеродинный прием (режим модуляции: ASK). Использование технологии беспроводного кодирования, без направления, переключение, не мешая друг другу.

* Стабильная схема, высокая точность и высокая эффективность, индивидуализация и гуманизация дизайна, что делает вас намного удобнее.

* Система дистанционного управления идеально подходит для дистанционного управления переключателем входной охраны, переключателем с управлением на светильник, электрически управляемыми воротами/окнами, рольставнями, гаражными дверями, электрическими воротами и другим телекоммуникационным оборудованием.

Примечание:

1. Этот пульт дистанционного управления поддерживает только код обучения (1527) приемника

2. Этот батут дистанционного управления не может быть запрограммирован.

4. Мы не предлагаем розничную упаковку, но мы упакуем ее перед отправкой.

Характеристики:

Вид продукции: 4-канальный пульт дистанционного Управление передатчик + приемник модуль

Частота RF: 433 МГц

Тип кодирования: Обучающий код (1527), фиксированный код (2262).

Режим работы RF: Супергетеродинный прием

Система модуляции: ASK

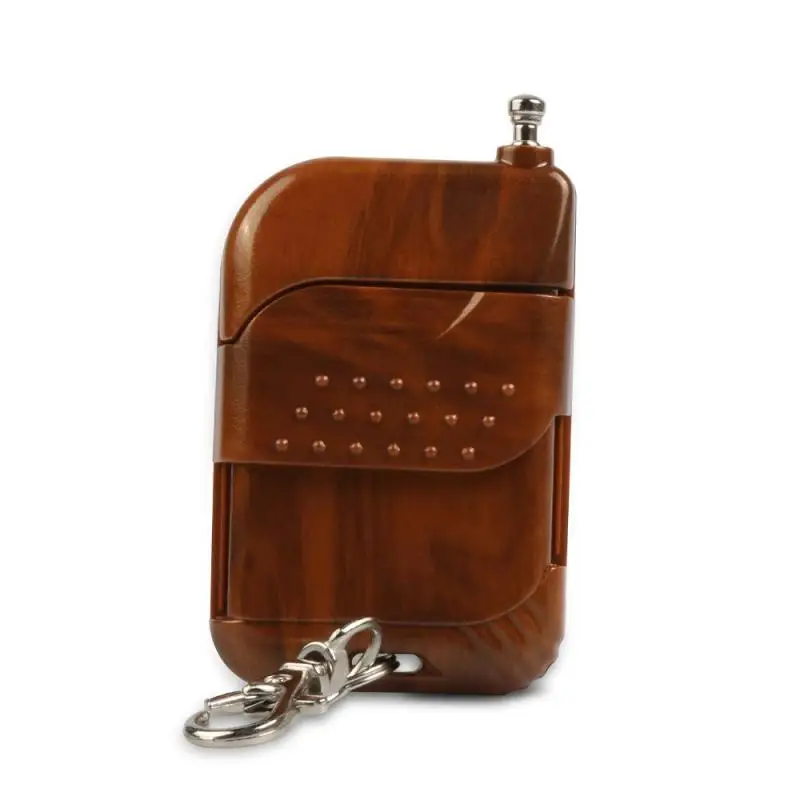

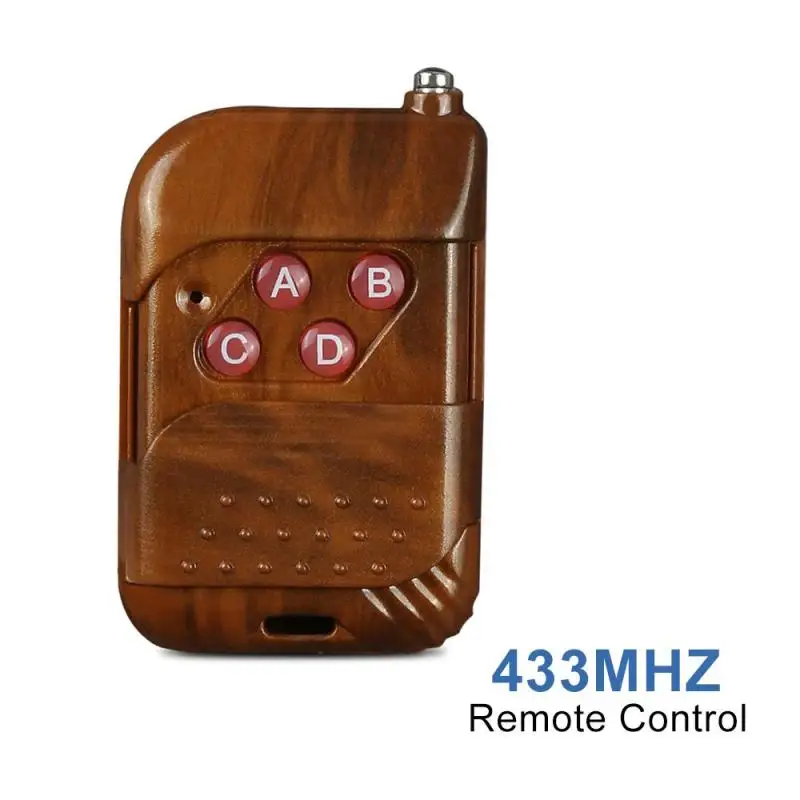

Для Tramsmitter:

Поддерживаемый канал: четыре канала

Кнопки: Четыре кнопки

Мощность по 27A 12V батарея

Рабочее напряжение: DC12V

Рабочий ток: 12 мА

Мощность передачи: 10 мВт

Расстояние передачи: 50 м (свободное пространство).

Цвет: коричневый

Главный пункт Размеры: 6,5*3,2*1,2 см/2,55*1,25 * 0.47in

Основной вес изделия: 26 г/o.9oz

Посылка Размеры: 6,8*3,5*1,5 см/2,67*1,37 * 0.59in

Посылка Вес: 28 г/1,0 oz

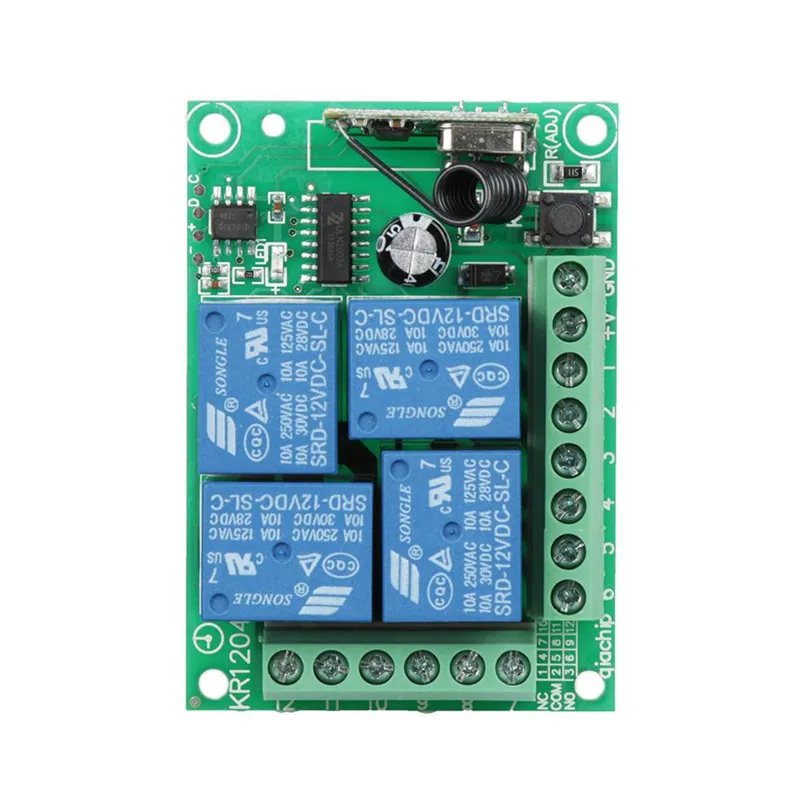

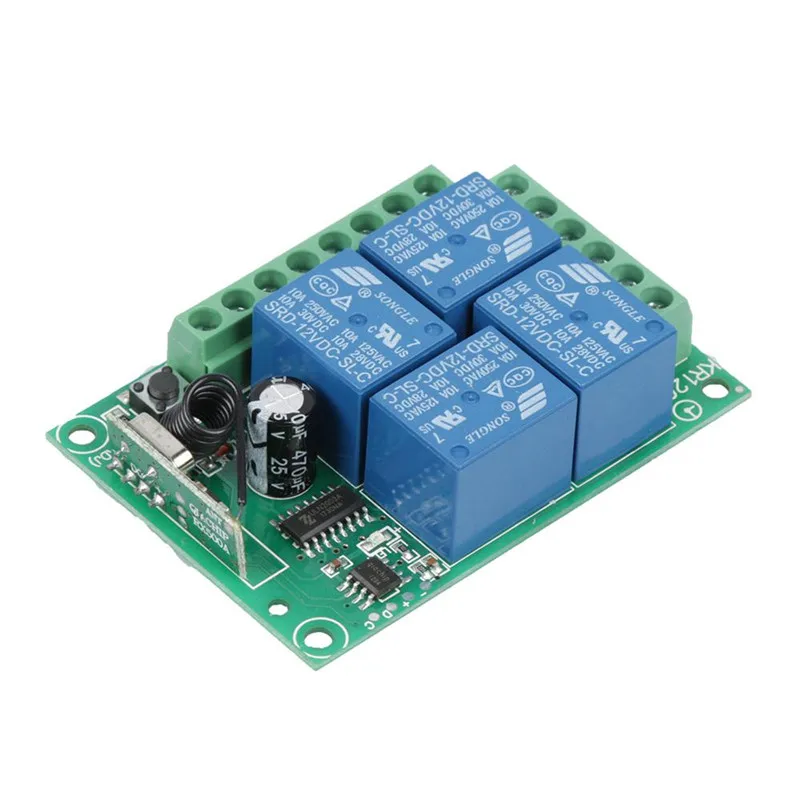

Для модуля приемника:

Модель: KR1204-4

Режим работы: Мгновенный/тумблер/защелкивающийся и т. Д.

Рабочее напряжение: 12 В постоянного тока

Ток покоя: 5 мА

Частота RF: 433 МГц

Выходной ток: ≤ 10A

Чувствительность приема: >104dbm

Диапазон дистанционного управления: >50 м (свободное пространство)

Режим выхода: сухой контакт/выходное напряжение

Проводной способ подключения: фиксированный столб проводки

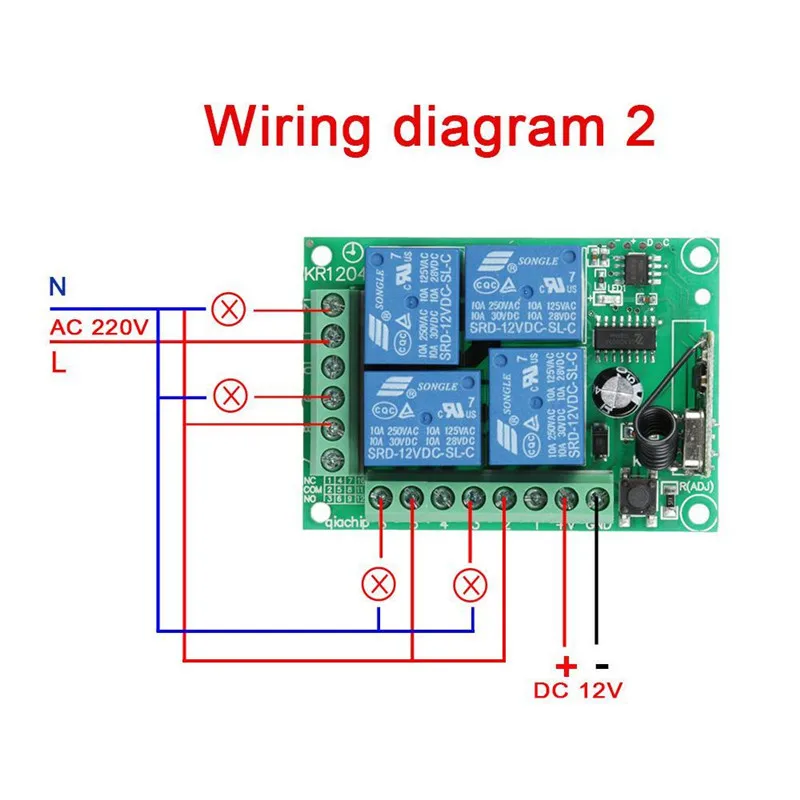

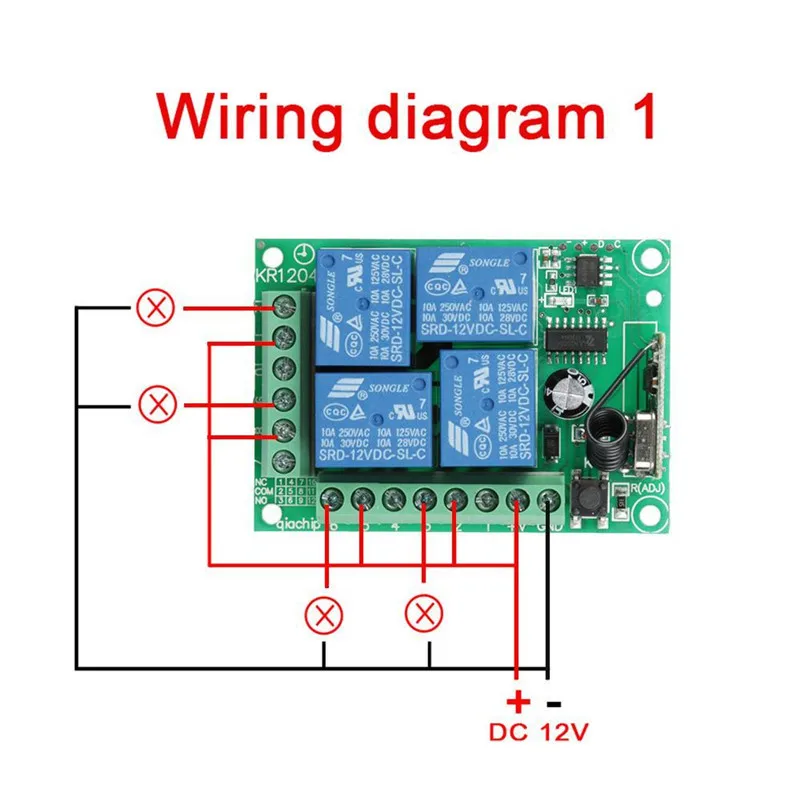

Порт проводки:

+ V = Положительный полюсный вход

GND = вход отрицательного полюса

1.KC1 нормальное закрытие реле (NC)

2.KC1 общее реле (COM)

3.KC1 нормальное открытие реле (нет)

4.KC3 нормальное закрытие реле (NC)

5.KC3 общее реле (COM)

6.KC3 нормальное открытие реле (нет)

7.KC2 нормальное закрытие реле (NC)

8.KC2 общее реле (COM)

9.KC2 нормальное открытие реле (нет)

10.KC4 нормальное закрытие реле (NC)

11.KC4 общее реле (COM)

12.KC4 нормальное открытие реле (нет)

(Когда реле заряжено, нет и COM подключено).

Цвет: зеленый (печатная плата), белый (внешняя оболочка).

Размер печатной платы: 7,3*5,3*2,5 см/2,87*2,0 * 0.98in

Вес печатной платы: 59,4 г/2,0 унций

Посылка Размеры: 7,5*5,5*3,0 см/2,95*2,16 * 1.18in

Посылка Вес: 77 г/2,7 oz

Посылка:

4*433 мгц радиочастотный пульт дистанционного управления Передатчик (батарея включена)

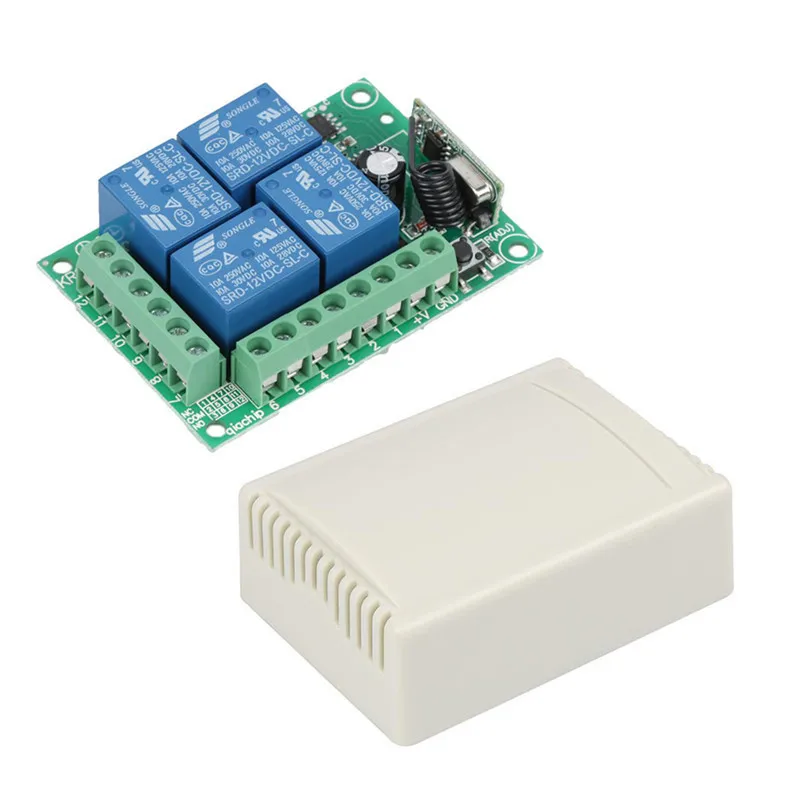

1 * KR1204-4 4-канальный пульт дистанционного Управление модуль приемника (в том числе внешней оболочки)

Примечание:

Посылка включает в себя различные продукты, потому что вы выбираете другую посылка.

Описание операции:

О режиме работы:

1. Мгновенный/жокл: Нажмите и удерживайте-> ВКЛ; Отпустите-> ВЫКЛ

Удерживайте нажатие одной кнопки, соответствующий канал работает/включается; Отпустите палец, чтобы остановить/выключить. (4-канальный переключатель (приемник) требуется 4 кнопки дистанционного управления (передатчик)

2. Переключатель/самозамок: нажмите-> ВКЛ; Нажмите еще раз-> ВЫКЛ

Нажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; Нажмите ту же кнопку снова, чтобы остановить/выключить. (4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик).

3. Блокировка/Блокировка: нажатие-> ВКЛ; Нажмите другую кнопку-> ВЫКЛ

Нажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; Нажмите другую кнопку остановки/выключения (в то же время другой соответствующий канал работает). (4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик).

Настройка режима работы:

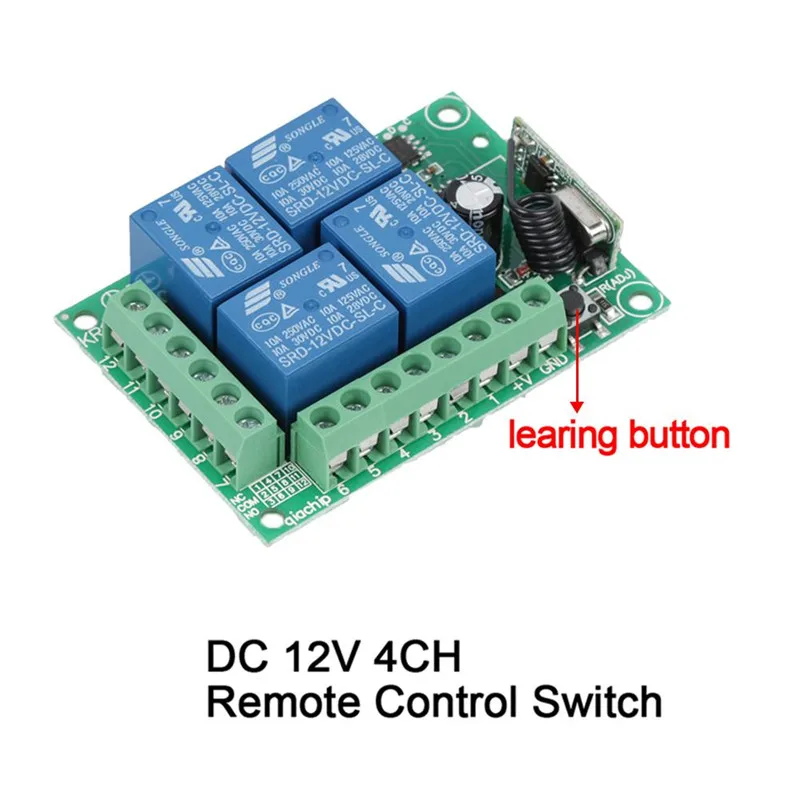

1. Мгновенный режим: Нажмите кнопку обучения на плате приемника один раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор на пульте управления позволяет успешно установить мгновенный режим.

2. Режим переключения: два раза нажмите кнопку обучения на плате приемника дважды (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный пульт дистанционного управления позволяет успешно установить режим переключения.

3. Блокированный режим: Нажмите кнопку обучения на плате приемника три раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте за второй кнопкой дистанционного управления, три раза сигнальный светодиодный индикатор на пульте дистанционного управления позволяет успешно установить режим блокировки (первая кнопка включена, Вторая кнопка выключается).

4.2CH мгновенный + 2CH переключатель: Нажмите кнопку обучения на плате приемника четыре раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает, что установка успешно.

5. 2CH мгновенный + 2CH Блокировка: Нажмите кнопку обучения на плате приемника пять раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает, что установка успешно.

6. Переключение 2CH + Блокировка 2CH: Нажмите кнопку обучения на плате приемника шесть раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает, что установка успешно.

7. 2CH защелка + 2CH защелка: Нажмите кнопку обучения на плате приемника семь раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает, что установка успешно.

8. Удаление существующих данных дистанционного управления: восемь раз нажмите кнопку обучения на плате приемника, светодиодный индикатор на плате приемника будет мигать восемь раз, это означает, что существующие пульты дистанционного управления удаляются успешно.

Примечания:

1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работать после тестирования и коррекции электричества.

2. Пожалуйста, немедленно измените батарею, когда напряжение пульта дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, приближается передача).

3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных помех, электромагнитных поданных при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и приемной платой.

4. Пожалуйста, избегайте ненормального использования продукта. Ненормальное использование уменьшит производительность продукта и срок службы, если серьезно это может повредить продукты и даже сделать опасность для вашего сейфа.
