Последнее обновление: 19.09.2024

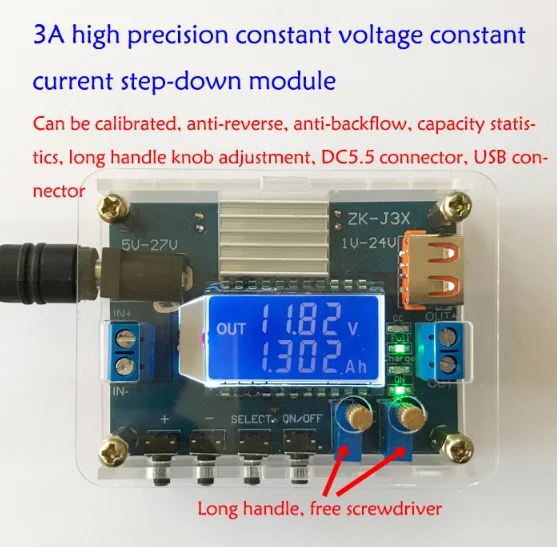

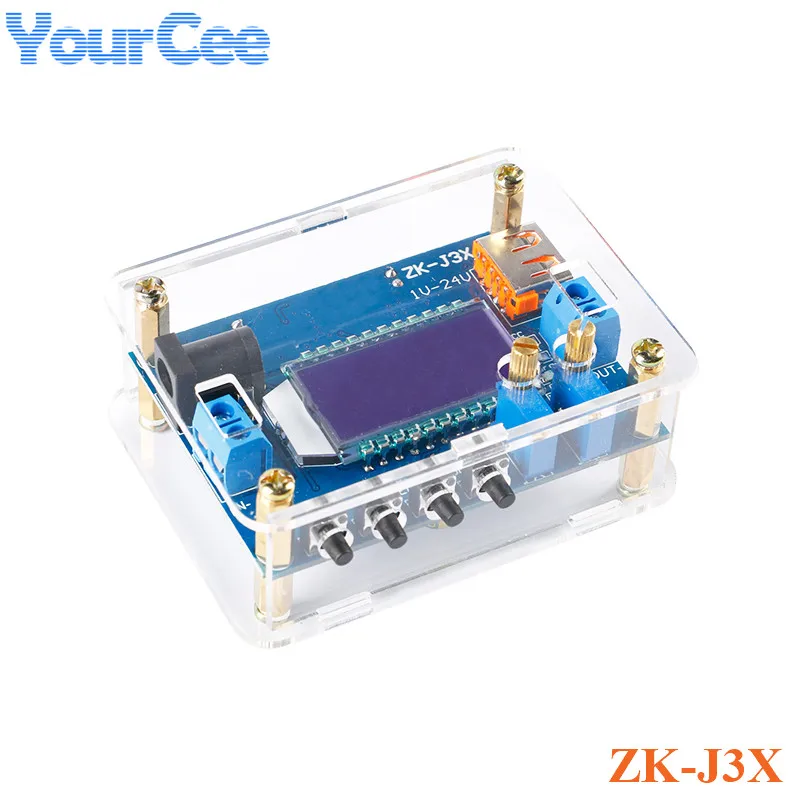

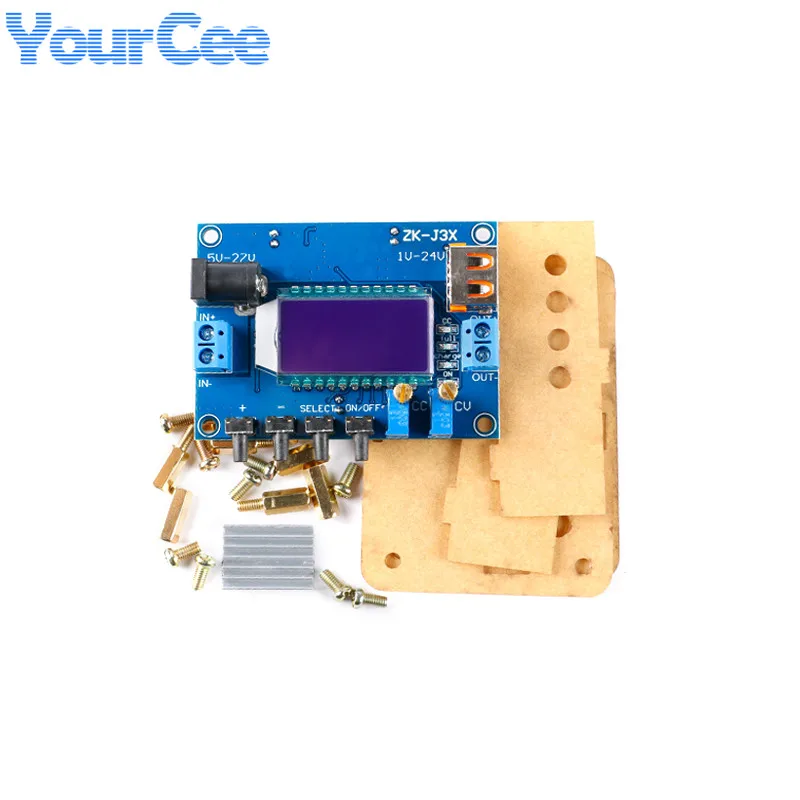

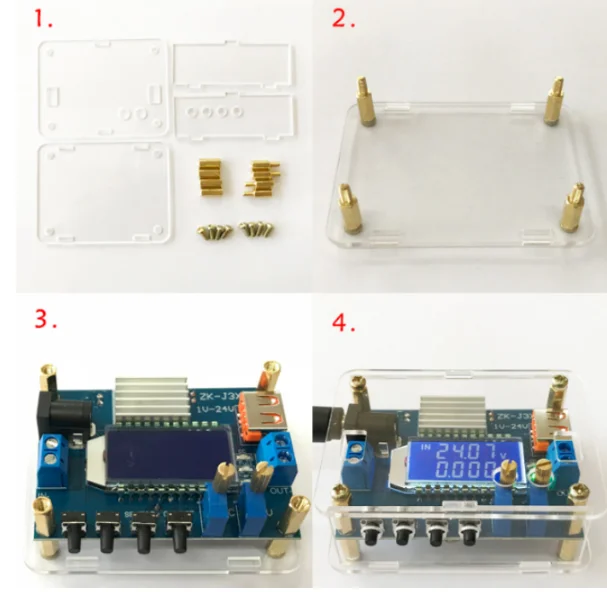

Диапазон выходного напряжения USB-порта можно регулировать от 1 до 24 В, не абсолютно 5 В. Перед подключением к USB-устройству его необходимо проверить. Поэтому мы не гарантируем потерю. Поставка включает в себя акриловые радиаторы с медными винтами и другие аксессуары, которые необходимо собрать самостоятельно. Это понижающий модуль постоянного тока. Его нельзя вводить в ток переменного тока, напрямую дегерметизированный трансформатором. Это понижающий модуль. Входное напряжение должно быть выше выходного напряжения на 2 в. Если выходное напряжение отрегулировать невозможно, это может быть связано с тем, что потенциометр вращается в более высоком положении. Что касается входного напряжения, вы можете отрегулировать выходное напряжение, поворачивая потенциометр CV против часовой стрелки на двадцать кругов.
Основные моменты
Простая регулировка, Регулировка напряжения и тока для длинной ручки, без инструментов;
Высокоточная калибровка, самокалибровка выходного тока входного и выходного напряжения, точность напряжения 0,01 в, точность тока А.
Все виды защиты, антиреверсивное соединение, без горения, антиобратный поток можно напрямую подключить к батарее, не беспокойтесь о разряде батареи-модуль сжигания, нет необходимости в другой серии диодов, защита от перегрузки по току, короткое замыкание на выходе, предельная безопасность перезаряжаемого аккумулятора;
С входным портом DC5.5, с выходным интерфейсом регулируемого напряжения USB;
Пять видов параметров, включая отображение емкости, отображение входного и выходного напряжения, отображение выходного тока, отображение мощности, отображение емкости;
Пульсация на выходе очень маленькая, а выход отфильтрован LC.
Параметры
Входное напряжение: 5-27 в (входное напряжение должно быть выше выходного напряжения 2 В. Если вы хотите вывести 5 В, входное напряжение должно быть выше 7 в; Если выходное напряжение не может быть отрегулировано, это может быть связано с тем, что потенциометр вращается выше входного сигнала. Напряжение, вы можете отрегулировать потенциометр CV против часовой стрелки двадцать раз, чтобы увидеть изменение выходного напряжения)
Выходное напряжение: 1-24 В (выходное напряжение выше 24,5 в, автоматическое отключение выхода, отображение OV, после понижения выходного напряжения нажмите кнопку ONOFF для решения проблемы)
Выходной ток: Максимальный выходной ток составляет около 3 А. Рекомендуется использовать при 2,5 А. Когда сильно нагревается, вам нужно решить проблему теплоотвода. В режиме постоянного напряжения Выходной ток адаптируется в соответствии с размером нагрузки и не регулируется. (Регулируемый предельный ток составляет около 3 А, выходной ток превышает 3 А, автоматическое отключение выхода, отображение OC, уменьшение тока нагрузки, нажмите кнопку ONOFF для решения)
Выходная мощность: менее 30 Вт (когда выходная мощность больше 30 Вт, выход автоматически выключается, отображается операционная система, после уменьшения мощности нагрузки, нажмите кнопку ONOFF, чтобы решить проблему)
Отображение напряжения: разрешение 0,01 в, Заводская точность ± 0,1 в или около того (можно исправить самостоятельно)
Отображение тока: Разрешение 0001 А, диапазон 0-3 А, Заводская точность ± 0,05 А; Погрешность отображения больше, когда выходной ток меньше 0,05 А, малый ток в пределах 10-40 мА не отображается (калибровка, когда выходной ток больше 1 А, более активная скорость)
Отображение емкости: Разрешение 0001 Ач, диапазон 99,99 Ач (можно долго нажимать '-' для очистки, автоматическое сохранение после сбоя питания, автоматическое накапливание после включения питания. Насыщение после достижения 99,99 Ач, необходимо очистить вручную)
КПД преобразования: менее 95%
Рабочий ток: около 30 мА
Защита от обратного подключения входа: Да
Защита от обратного потока на выходе: Да, его можно напрямую подключить к аккумулятору для зарядки, нет необходимости добавлять Диоды (на выходе модуля есть эквивалентная фиктивная нагрузка 1 ком. После окончания зарядки аккумулятор теряет заряд аккумулятора. Имейте в виду, пожалуйста, выход подключен последовательно с помощью диода)
Защита от короткого замыкания: Да

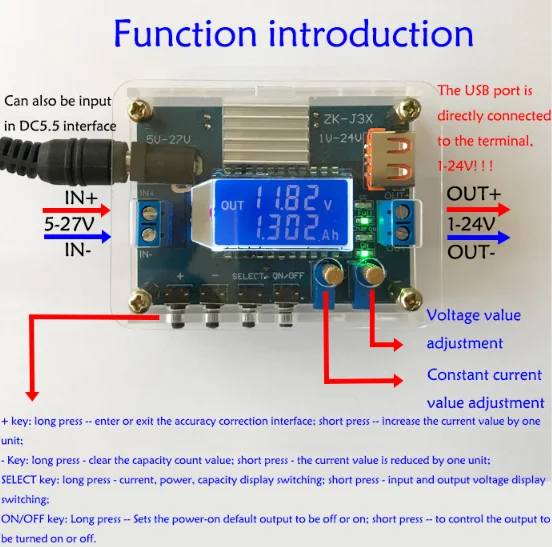

Описание функции
Кнопка
Кнопка «+»: Длительное нажатие-введите или выйдите из интерфейса коррекции точности; Короткое нажатие-значение коррекции тока необходимо увеличить на одно устройство;
Кнопка «-»: Длительное нажатие-Сброс значения подсчета емкости; Короткое нажатие-значение коррекции тока необходимо уменьшить на одну единицу;
Кнопка «SELECT»: Длительное нажатие-переключение между отображением тока, мощности и емкости; Короткое нажатие-Переключение между отображением входного и выходного напряжения;
Кнопка «Вкл/Выкл»: Длительное нажатие-установка выхода включения по умолчанию для выключения или включения; Короткое нажатие-управление выходом для включения или выключения.
Ручка потенциометра
На левой стороне находится Потенциометр регулировки тока CC, который вращается по часовой стрелке для увеличения заданного тока. Когда ток нагрузки достигает установленного тока, он переходит в состояние постоянного тока (обратите внимание, что потенциометр может увеличивать выходной ток, под постоянным давлением). , выходной ток зависит только от нагрузки и зависит от нагрузки);
Справа находится Потенциометр регулировки напряжения CV, вращение по часовой стрелке, может увеличить Выходное напряжение (это понижающий модуль, входное напряжение должно быть выше выходного напряжения 2 в, если выходное напряжение отрегулировать невозможно, сначала Настройте потенциометр CV против часовой стрелки).
Индикаторы
CC-индикатор постоянного тока, яркий при постоянном токе (красный);
Полный -- батарея заряжена индикатором (зеленый). Если значение постоянного тока установлено в 2 А, лампа включается, когда ток зарядки достигает 0,2 а или меньше. Индикатор загорается полностью, индикатор заряда выключается.
Индикатор зарядки аккумулятора (синий);
Индикатор состояния на выходе (зеленый);
Входные и выходные порты
Вход-левая сторона, гнездо постоянного тока 5,5 мм или клемма 5,08 мм в качестве входа;
Выход-правая сторона, порт USB или терминал 5,08 мм в качестве выхода, также можно выводить одновременно (особое внимание! Напряжение USB-порта не является абсолютным 5 В, а клемма напрямую подключается, диапазон регулировки составляет 1-24 В)
