Последнее обновление: 13.03.2022

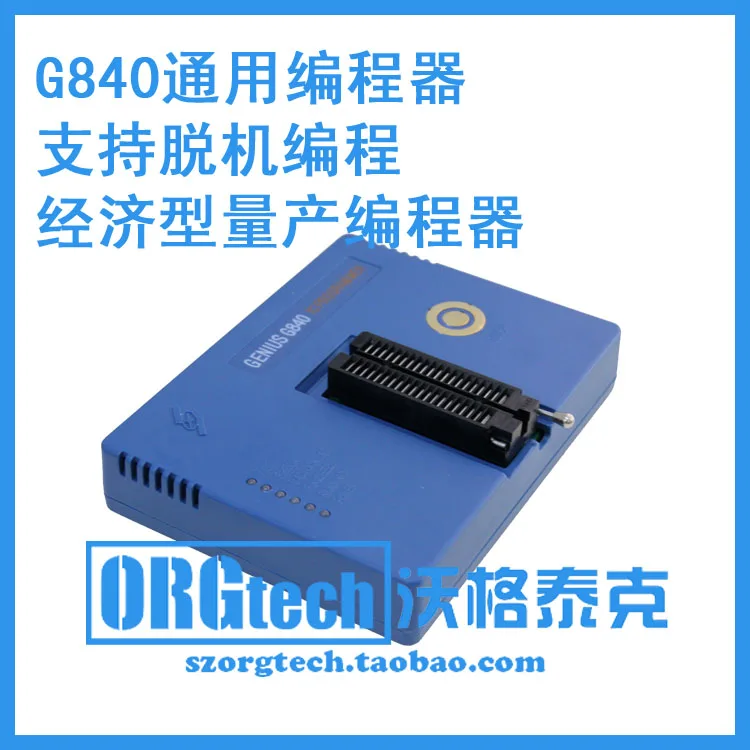

Модель: GENIUS G840
Размер: 145 мм × 112 мм × 26,5 мм
Вес: 0,6 кг
Чтобы проверить, нужен ли чип G840 программатор поддерживает, загрузите документ об устройстве поддержки программатора G840
Http://stg51.com/downloadshow.asp?id=16
Помимо основных функций GENIUS G540, GENIUS G840 обладает также следующими функциями:

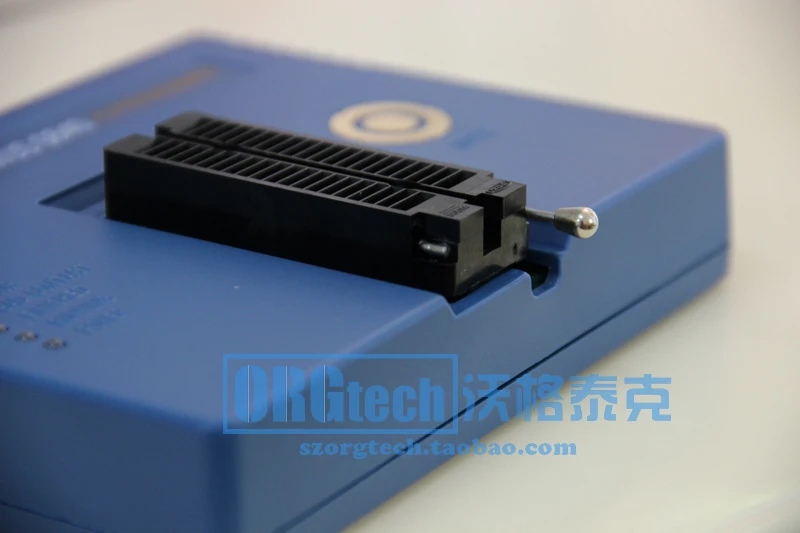

40-контактный квазиполный диск обеспечивает основные условия для будущих обновлений программного обеспечения. Импортное высококачественное фиксирующее сиденье.
Связь с шиной SB, независимый внешний источник питания (обеспечивает автономную работу и более стабильную работу).
Онлайн-режим работы и автономный режим работы, так что вы можете быть компетентны для разработки и небольших задач серийного производства в различных ситуациях.
Программное обеспечение совместимо с Windows2K/XP/Vista.
Использование металлических сенсорных кнопок снижает износ кнопок, продлевает срок службы программатора и делает его более простым и удобным в использовании. Нет необходимости в онлайн-операции, исключая громоздкие щелчки мышью (сенсорные кнопки и клики программного обеспечения становятся одинаковыми), а работа более Повседневная.
Обнаружение контактов точное, что эффективно защищает ИС пользователя и сам программатор/горелку.
Тройная индикация результата работы: отображение программного интерфейса, индикатор аппаратного обеспечения светильник индикация зуммера.
Стандартная конфигурация:
Хост-программатор
Кабель USB2.0
Импульсный источник питания постоянного тока (9 В, мА, центральный положительный)
Программное обеспечение CD
Используйте металлические сенсорные кнопки для работы с программатором
Нормальная работа программатора аналогична обычному программатору, поэтому я не буду здесь повторять.

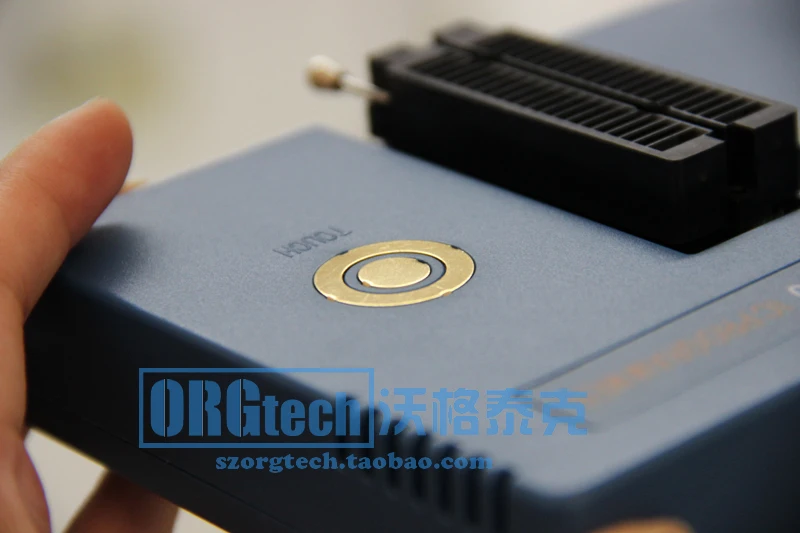

Так называемая металлическая сенсорная кнопка, то есть прикосновение к металлической кнопке вручную эквивалентно нажатию кнопки программирования интерфейса программного обеспечения мышью.
Как показано на рисунке ниже, вы можете начать Программирование программатора.
Автономное Программирование
Перед автономной работой требуется серия простых приготовлений, то есть обычных операций, используемых программистами общего назначения.
1. Подключите источник питания, подключите программатор к компьютеру через USB, Откройте программное обеспечение G840 и нажмите кнопку «Онлайн» в программном обеспечении.
2. Выберите модель устройства, загрузите целевой файл, который необходимо запрограммировать (вы также можете поместить читаемый чип с программой в фиксирующее место для чтения), И выполнить связанные дополнительные конфигурации (если нет особых потребностей, этот шаг является необязательным шагом).
3. Нажмите кнопку «загрузить автономно» в программе. Когда вы услышите звук «di» и мигает красный индикатор питания (красный индикатор питания всегда горит в онлайн-режиме), автономное Программирование готово. В это время вы можете отключить USB-соединение между программатором и компьютером.
4. Когда процесс «загрузка в автономном режиме» готов, поместите чип для программирования в фиксирующее место. Коснитесь металлических сенсорных кнопок фюзеляжа G840 руками. Он может добиться того же эффекта, что и нажатие кнопки «Программа» в интерфейсе программного обеспечения. Когда Программирование прошло успешно, индикатор программатора выполняет следующие инструкции:
Индикатор питания мигает (автономное состояние ожидания)
Светильник катор питания всегда горит, светильник катор бега мигает (светильник катор бега мигает во время бега)
Светильник катор работы выключен, индикатор OK горит, индикатор питания снова мигает (переходит, работает в нормальном режиме и переходит в режим ожидания)
Если контакты микросхемы повреждены или чип помещен неправильно, загорается красный индикатор плохого контакта. При возникновении ошибки во время программирования горит красный индикатор ошибки.
