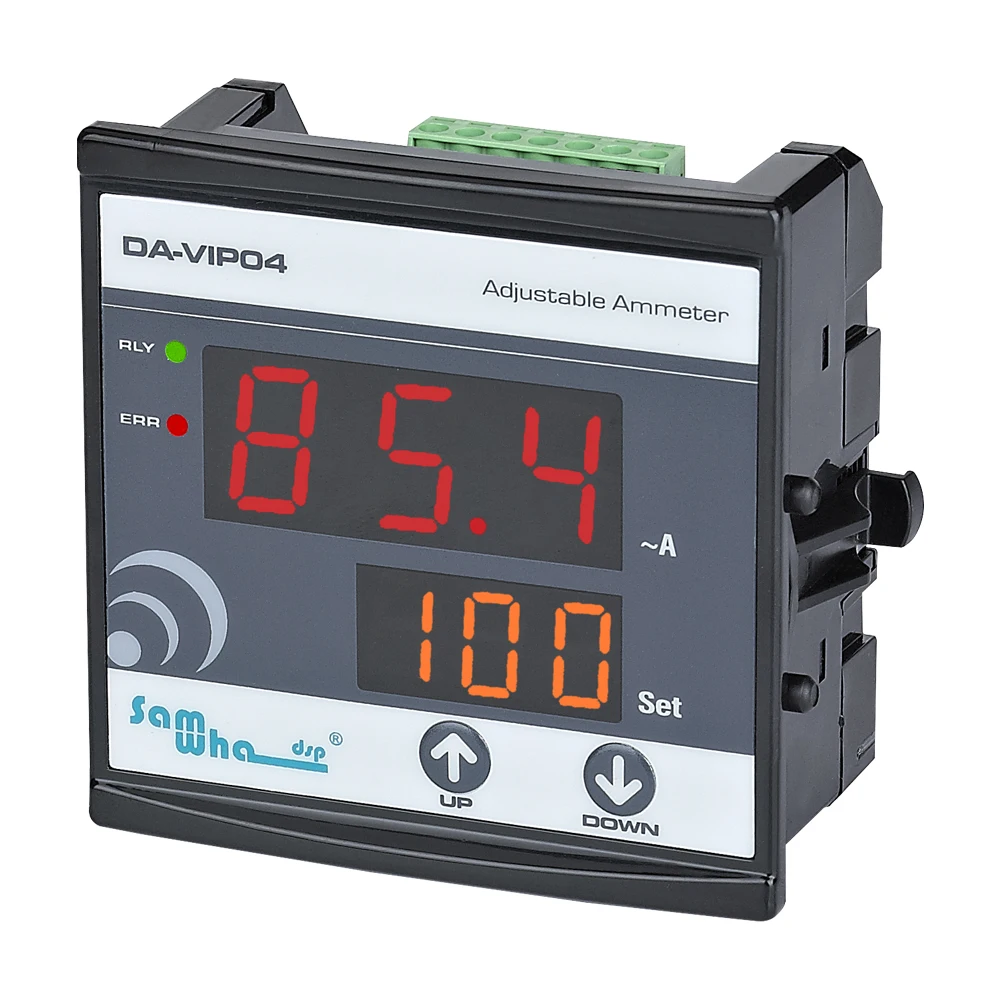

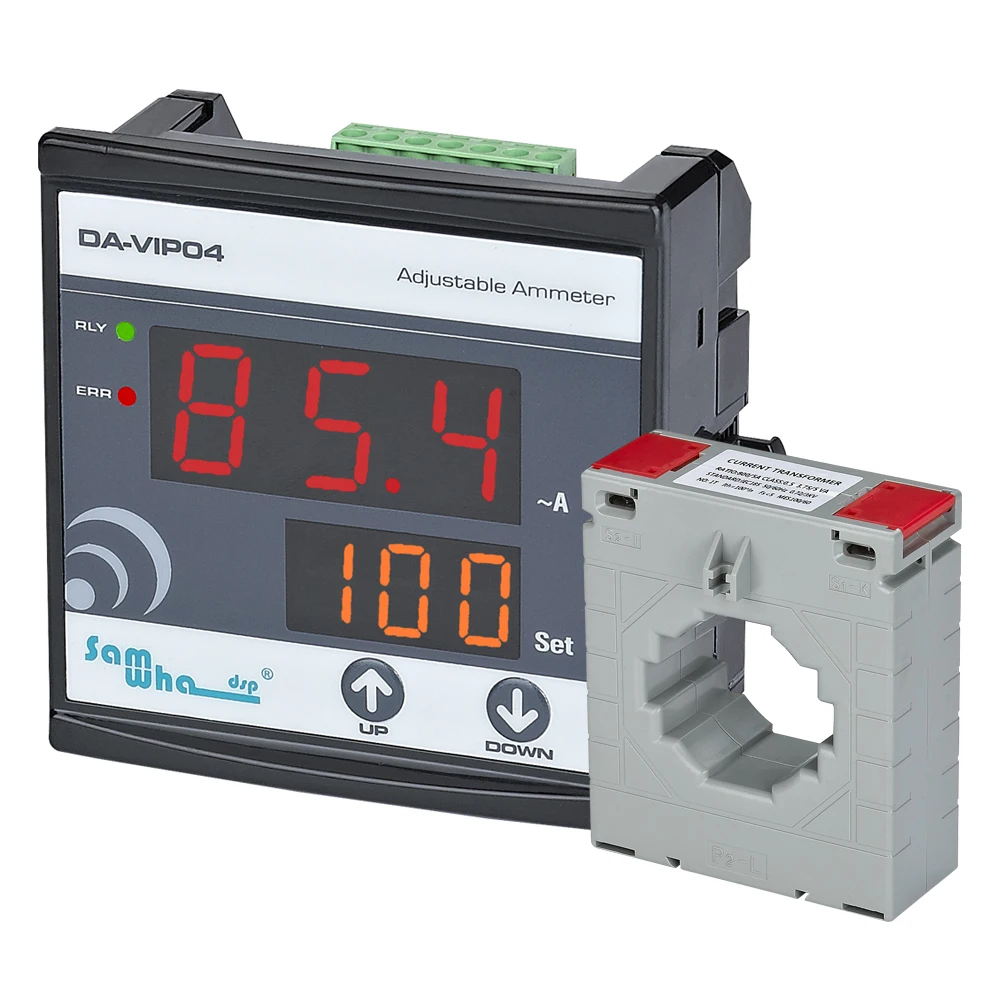

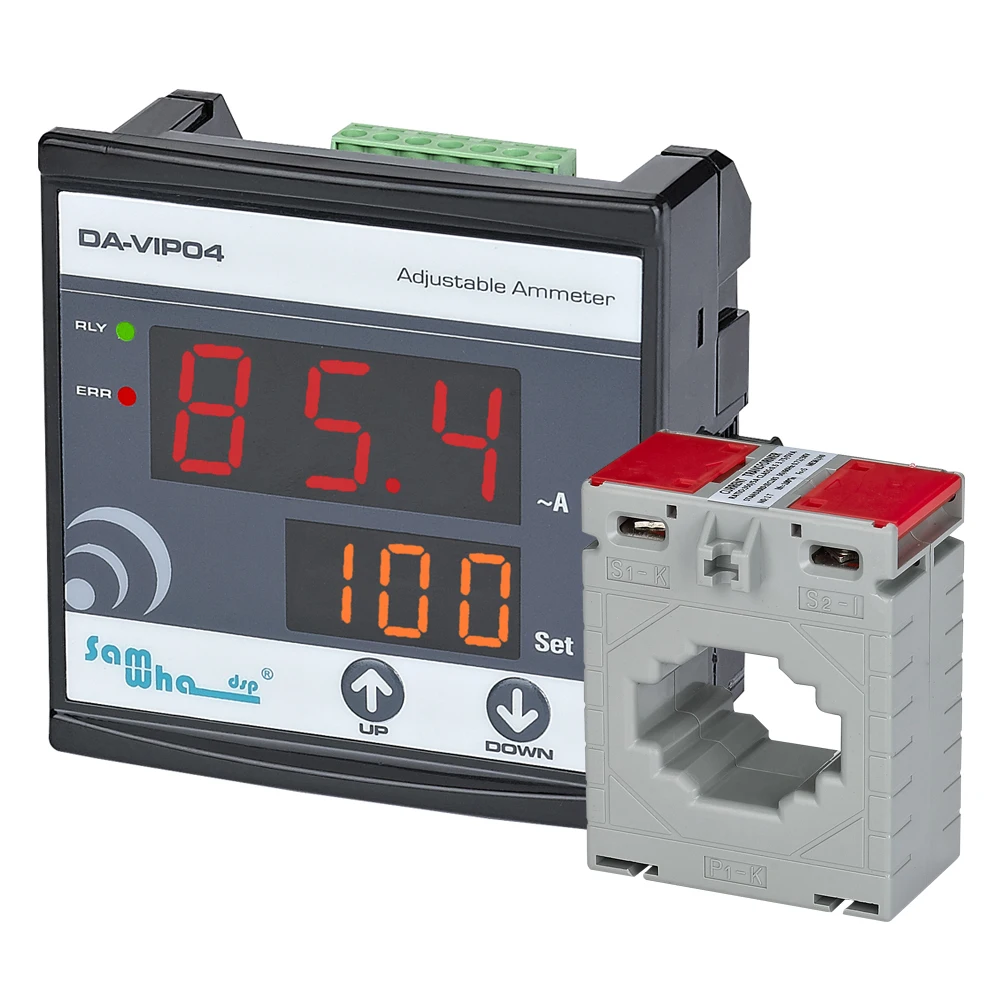

Samwha-Цифровой Регулируемый Амперметр превышения тока (0,1-999a) (с будильником)

Общий

Устройство предназначено для предотвращения повреждения системы путем контроля перегрузки по току в системе. Устройство может управлять системой в соответствии с схемой подключения или может только предупреждать.

Использование устройства и принцип работы

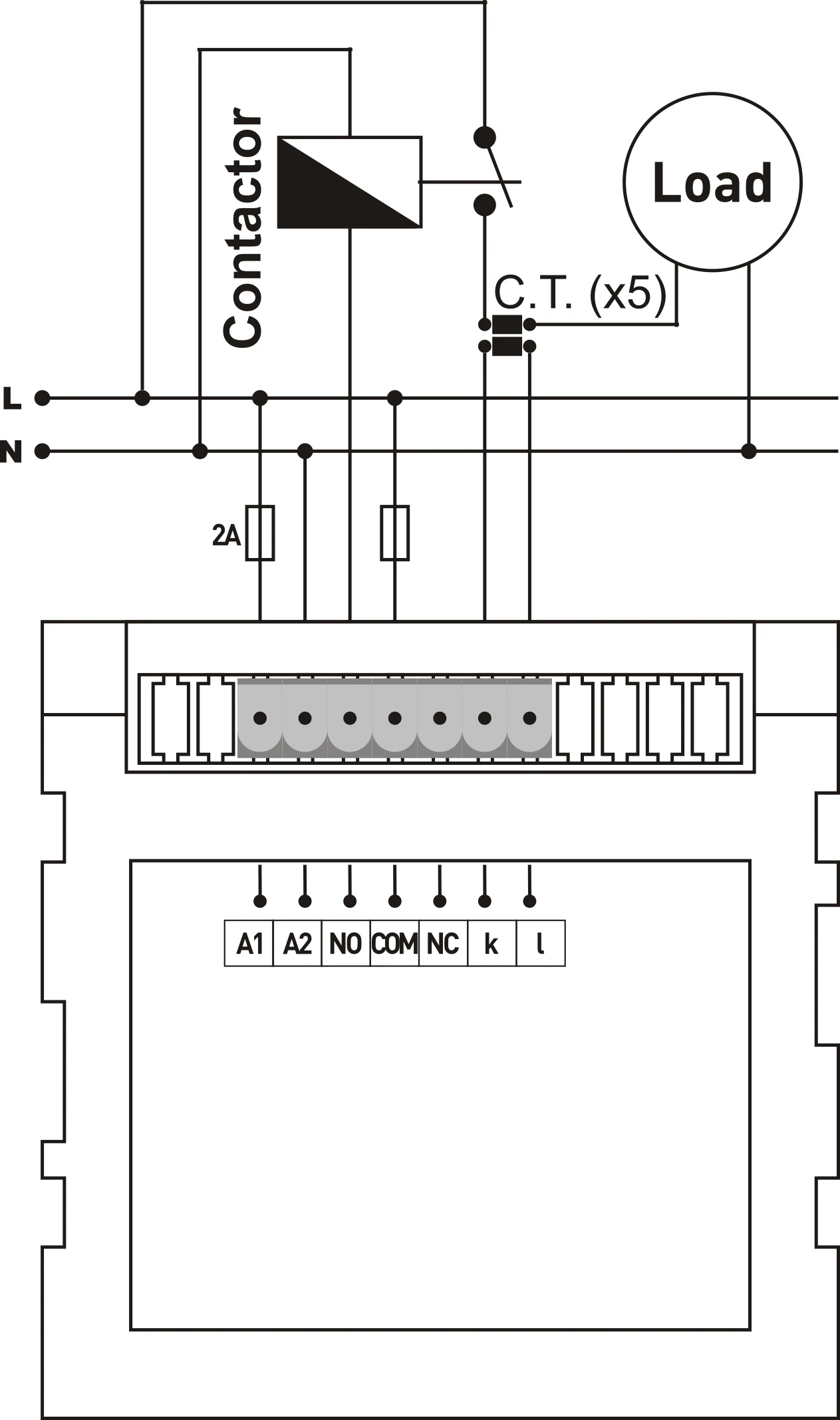

Сделайте соединения в соответствии с схемой.Для ввода значения трансформатора тока:Нажмите кнопки вверх и вниз около 3 сек. И введите значение трансформатора тока в системе. 3 секунды после ввода значения. Устройство будет записывать значение трансформатора тока и возвращать на экран нормальной работы.Чтобы ввести значение высокого тока: Возвращаясь к нормальному операционному экрану, используйте кнопку вверх или вниз, чтобы ввести значение высокого тока. После ввода значения устройство хранит введенное значение в качестве значения с высоким током. Когда ток поднимается выше установленного значения тока, реле немедленно останавливается, релейный светодиодный (RLY) выключается и светодиодный индикатор неисправности [ERR] включается, выход контакта находится в положении NC. Когда ток опускается ниже 0,5a от установленного значения, срабатывает реле, светодиодный индикатор ошибки выключается и светодиодный релейный индикатор включен, выход контакта не находится в положении.

Предупреждения

Используйте устройство в соответствии с руководством пользователя.Не используйте устройство во влажном состоянии.Включите выключатель и выключатель в сборе.Поместите выключатель и выключатель рядом с устройством, оператор можетЛегко доходит.Отметьте выключатель и выключатель как Выходное соединение для устройства.

Технические характеристики

Рабочее напряжение (Un).... : 150 в-270 В переменного токаРабочая частота ....... : 50/60 Гц.Рабочая мощность ............... : <4ВАРабочая температура .. : -20 °C ..... + 55 °CДиапазон измерений ............ : 100мА-5.5AТочность измерения .. : ± % 2Дисплей. : Дисплей 3x20 мм и 3x14 ммТип соединения. : Вставной терминалДиаметр кабеля ................. : 1,5мм ²Вес. : Макс. 300 гр.Размеры отверстия для панели ................ : 91x91ммКрепление ......................... : Передняя панельРабочая высота .......... : <2000 метров
