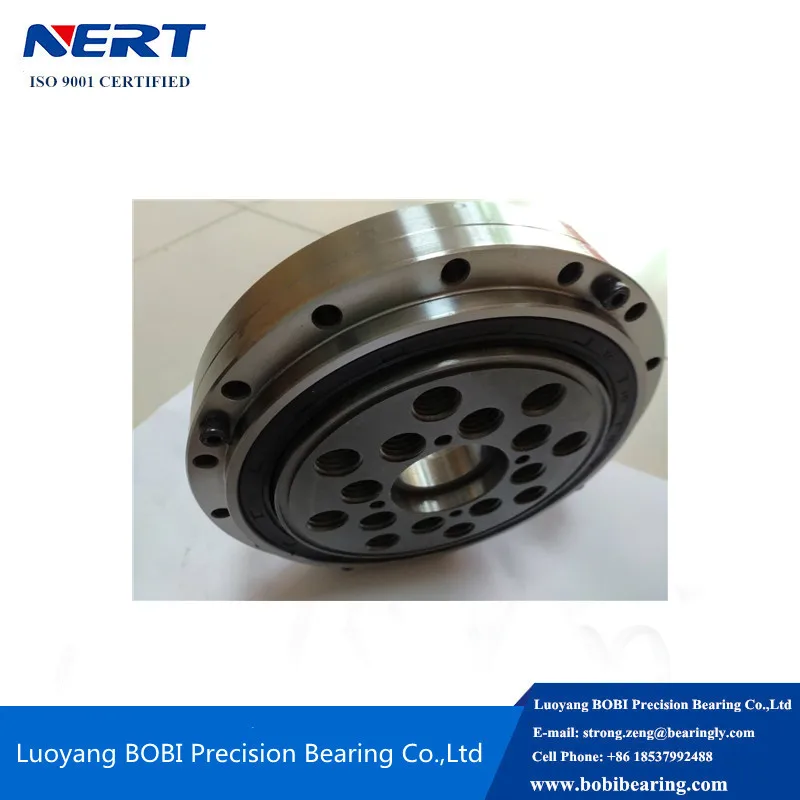

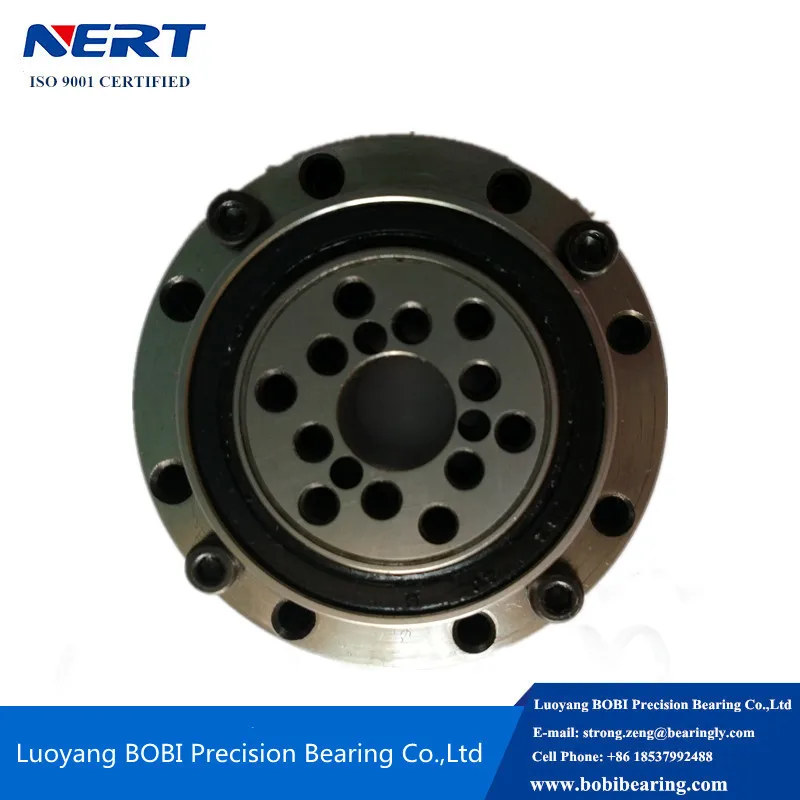

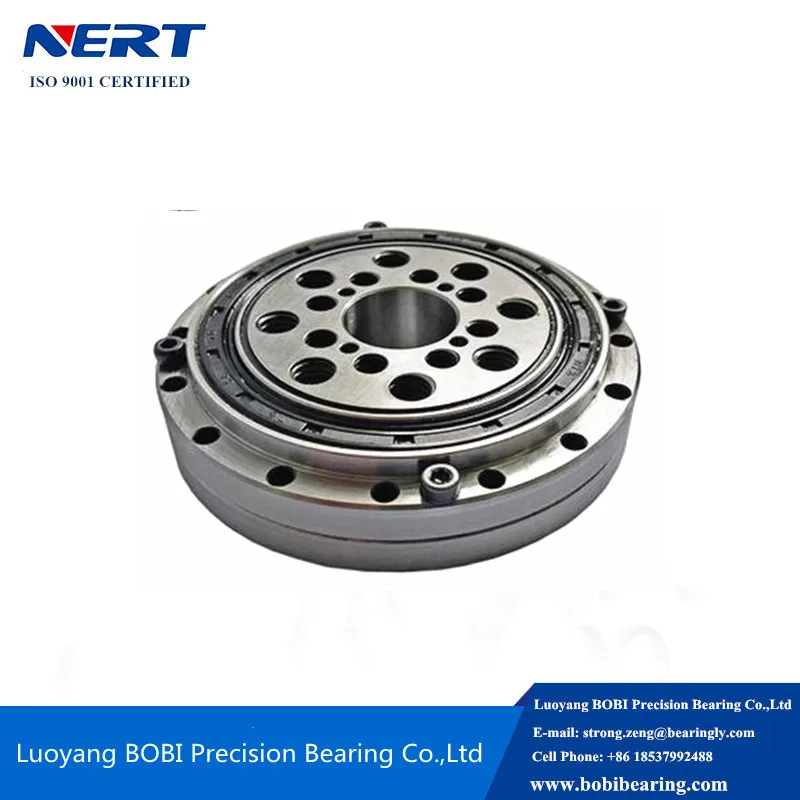

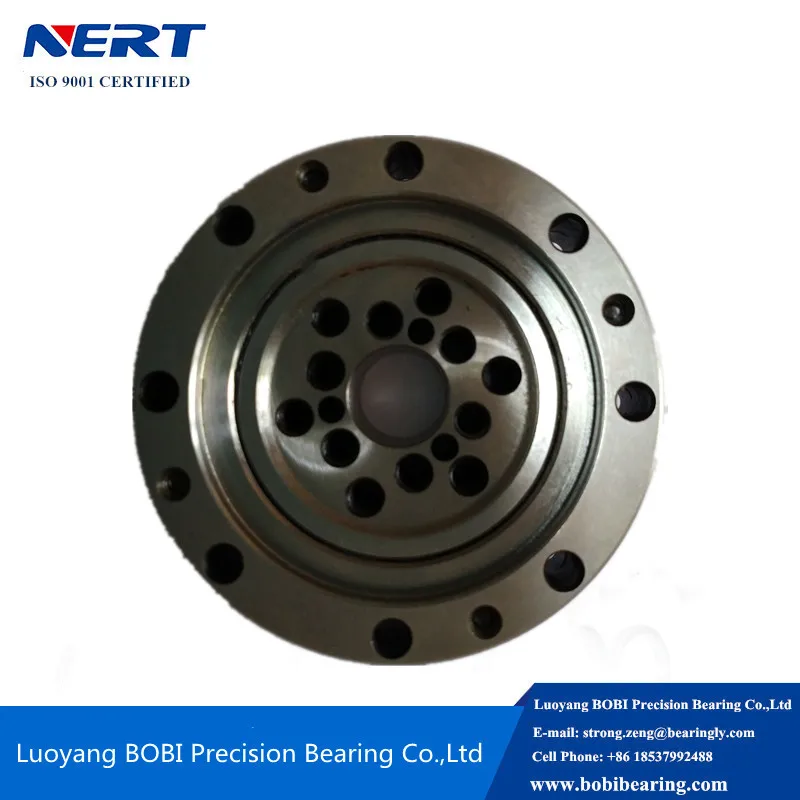

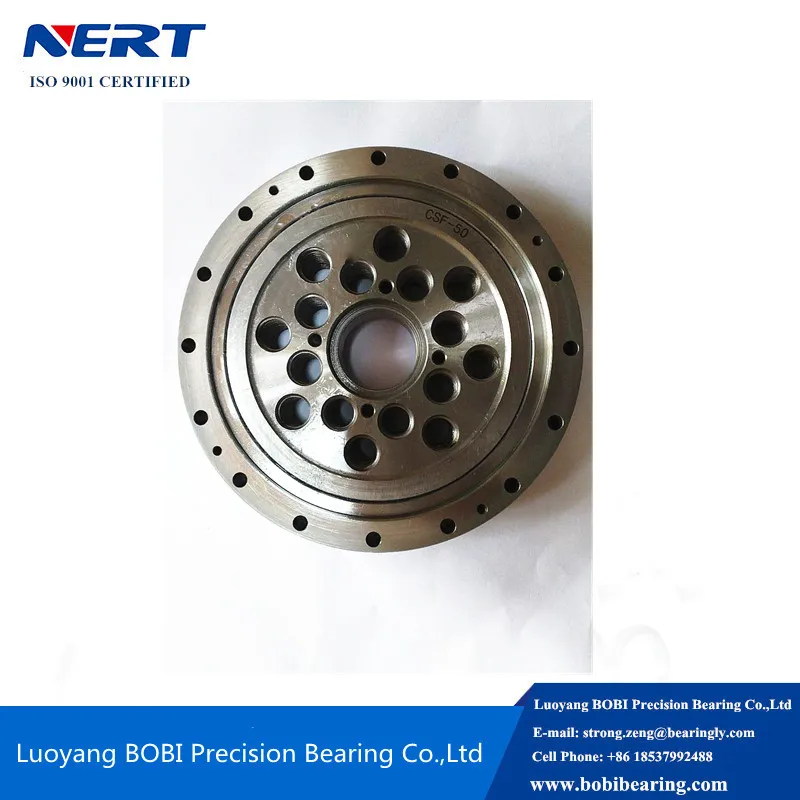

CSF32-8022 гармонический привод CSF32 редуктор подшипник 26*112*22,5 мм привод редуктор выходной подшипник CSF32 | CSG32 привод редуктор CSF32
Серия CSF скрещенный роликовый подшипник для гармонического привода редуктора гармонического редуктора широко используется в промышленной автоматизации и роботизированных рычажных соединений, имитации из-за высокой емкости крутящего момента, высокой жесткости, высокой точности позиционирования, высокая точность вращения, высокая эффективность, высокая стабильность, ультра-малый размер, вес ультра-светильник, И т. Д. Различные передовые области, такие как человеческие роботы, полупроводниковое жидкокристаллическое производственное оборудование, фотоэлектрическое оборудование, оптические инструменты и точные станки. Внутренние и внешние кольца подшипника редуктора гармоник разработаны с несколькими слоями прецизионных отверстий для прямого соединения с другими продуктами, которые подходят для различных типов гармонических редукторов. О CSF \ SHF Скрещенные роликовые подшипники серии CSF поперечный роликовый подшипник для высокого крутящего момента CSF гармонический привод шестерни серии CSG поперечный роликовый подшипник для высокого крутящего момента CSG гармонический привод шестерни CSG-32 подшипник поперечного ролика (26x112x22,5 мм) для гармонического привода редуктора 1. Описание продукта CSF/CSG/SHF/SHG серии поперечный роликовый подшипник для гармонического привода-это поперечная роликовая структура. В соответствии с ее областью применения существует два типа (CSF/CSG серии и SHF/SHG серии). Роликовый корпус-это Цилиндрические ролики, которые расположены в ортогональности, так что нагрузка из каждого направления может нести, например, радиальный, осевой и Наклонный крутящий момент и т. Д. Подшипник с высокой жесткостью, точностью вращения и грузоподъемностью. Эта серия подшипников имеет компактный внешний вид, с монтажным отверстием, клиент может установить непосредственно, подходит для всех видов гармонических приводов. Серия CSF/CSG (наружное кольцо разделено, внутреннее кольцо интегрировано) Наружное кольцо Сплит, внутреннее кольцо Интегральная структура, нет необходимости фланца и подшипника сиденья. Подходит для всех типов гармонических дисков серии CSF(CSG).Ниже номер модели CSF14 CSF17 CSF20 CSF25 CSF32 CSF40 CSF45 CSF50 CSF65 CSG14 CSG17 CSG20 CSG25 CSG32 CSG40 CSG45 CSG50 CSG65 SHF14 SHF17 shfshfshg20 SHG40 shshshshf20.

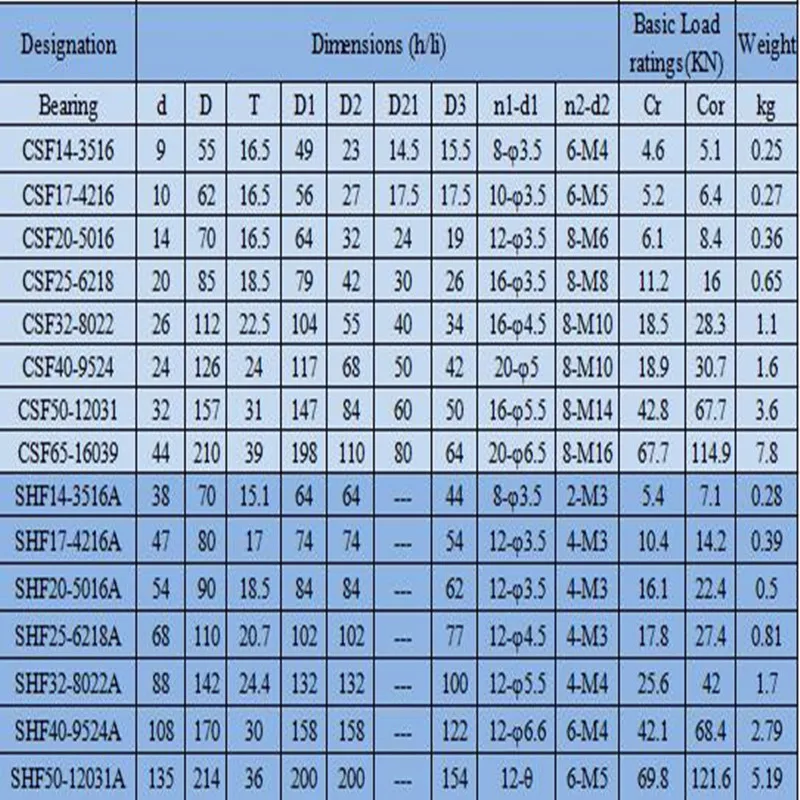

Параметры:

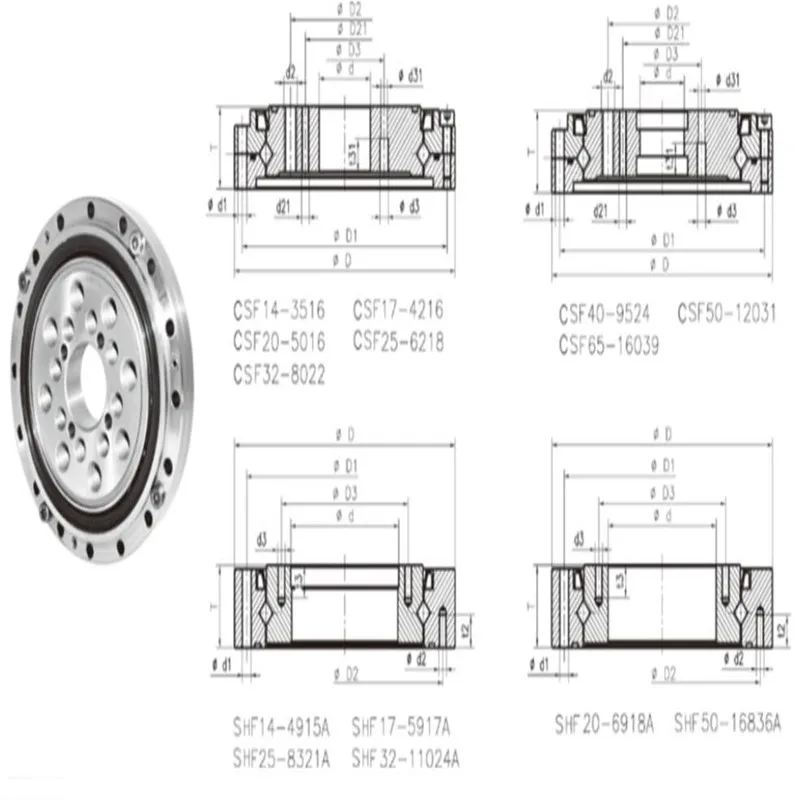

Модель: CSF32-8022Внутреннее кольцо (d): 26 ммВнешнее кольцо (D): 112 ммШирина (B): 22,5 ммВес: 1,1 кгСтруктура: скрещенный роликовый подшипник, с разделенным внешним кольцом и встроенным внутренним кольцом, с монтажными отверстиями на внутреннем и внешнем кольце.Уплотнение: рамочные масляные уплотнения с одной стороны.Материалы: подшипниковая сталь (GCr15/52100/SUJ2)Точность: P5Тип смазки: СмазкаОтверстие смазки: безНаправление нагрузки: осевой, радиальный и Наклонный момент.Монтажное отверстие внутреннего кольца:D1: 40 ммD2: 55 ммМонтажное отверстие внешнего кольца:D1: 104 мм

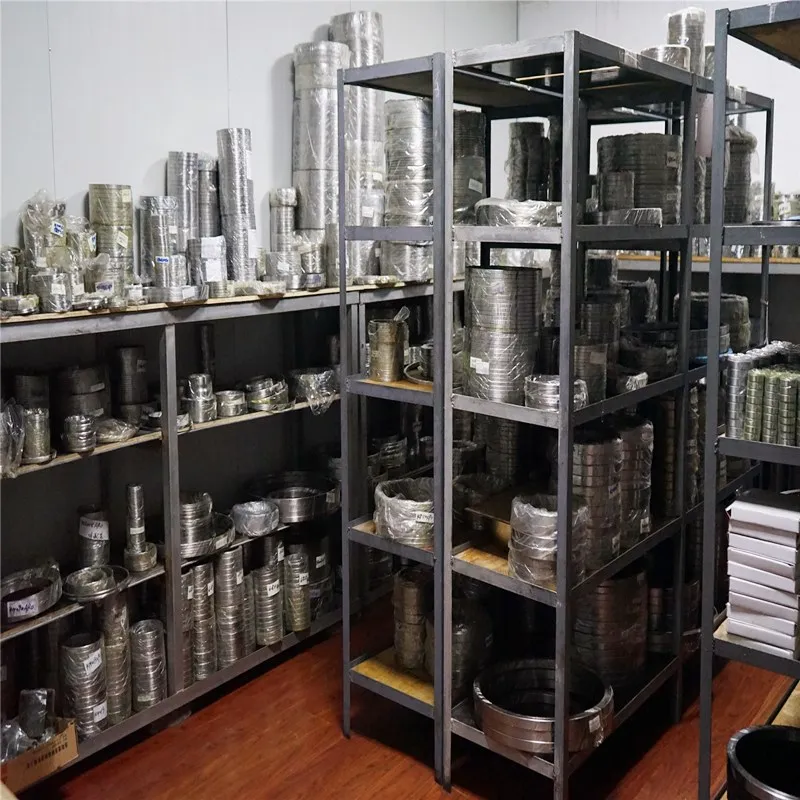

О нашем складе
Для тех товаров, которые доступны на складе, мы доставим их в течение 7 дней после получения оплаты, и они недоступны, мы организуем их производство, однако минимальный заказ требуется, время выполнения заказа составляет около 10-30 дней.
Применение:
Наши Скрещенные роликовые подшипники широко используются в следующих областях:Промышленный Роботизированный рычаг, редуктор• Точный поворотный стол, NC поворотный стол• Вращающаяся часть станков• Контрольный прибор, медицинское оборудование• Авиационное оборудование, военный Радар и т. Д.
