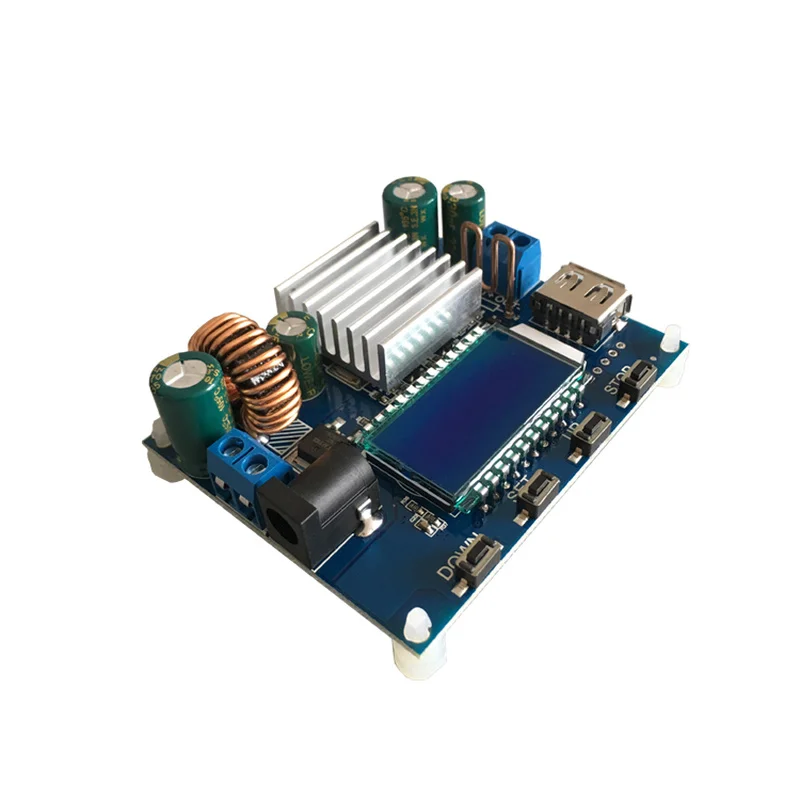

RM1307731645496923Основные характеристики продукта:
1. Напряжение и ток можно регулировать с помощью числового управления, что является удобным, быстрым, промышленным качеством и высокой точностью и может напрямую использоваться в инженерных проектах;
2. Используется Профессиональный ЖК-дисплей с четким интерфейсом, простым управлением и почти идеальным механизмом защиты;
3. Защита оборудования: защита от обратного подключения на входном конце, отсутствие ожога при обратном подключении; Защита от короткого замыкания на выходном конце, отсутствие ожога при коротком подключении; Защита от обратного наполнения на выходном конце, отсутствие дополнительного антиреверсивного заправочного диода при зарядке аккумулятора;
4. Защита программного обеспечения: Защита от перенапряжения (ОТП), защита от перегрузки по току (ОКП), защита от перенапряжения (ОПП), защита от перегрева (ОТП), защита от перенапряжения на входе (ЛВП);

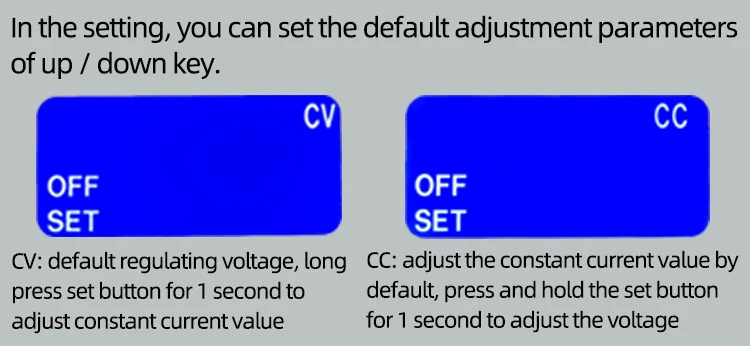

5. По умолчанию можно установить регулирующее значение напряжения или постоянного тока, которое можно быстро настроить в различных применениях;
6. Напряжение и ток могут быть заблокированы для предотвращения неправильной работы!
7. Полный материалов, стабильная производительность и широкое использование.

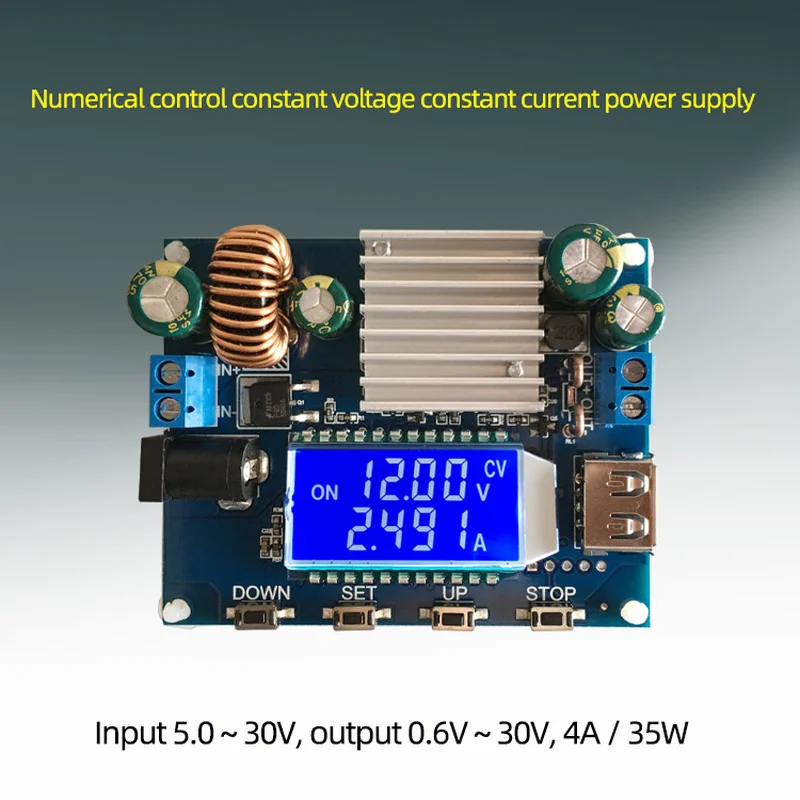

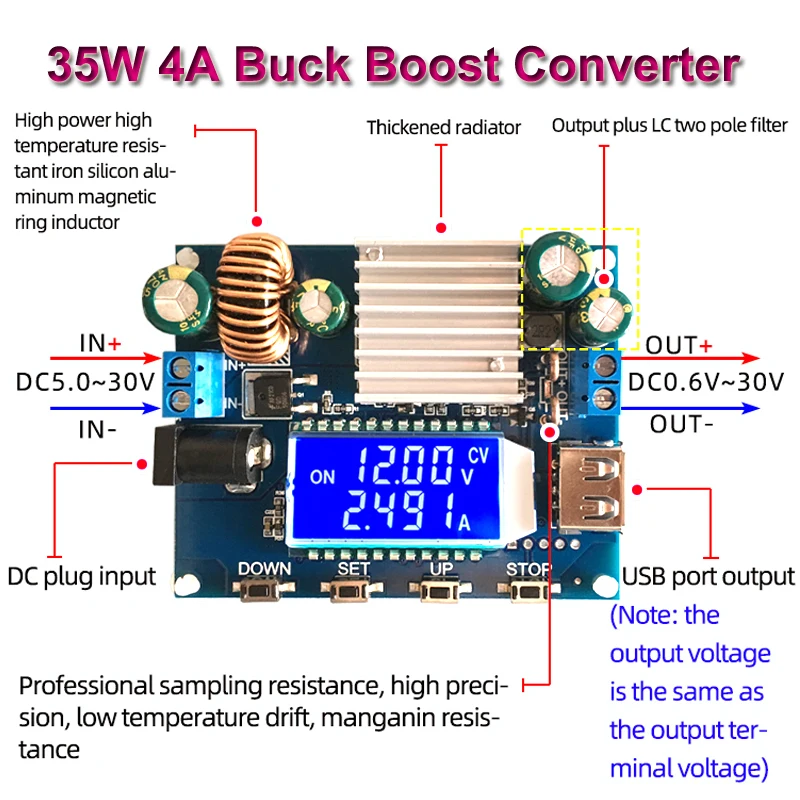

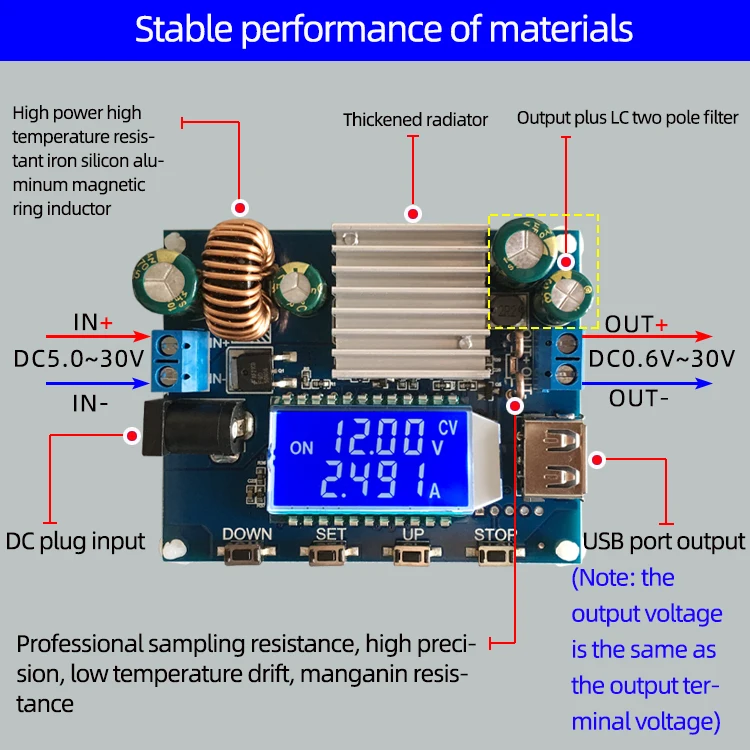

1. Параметры изделия:
Входное напряжение: DC5.0V-30V (LVP с защитой от пониженного напряжения, когда входное напряжение ниже 4,7 В, рекомендуется использовать его, когда входное напряжение выше 7 в. Когда входное напряжение ниже 7 в, выходная мощность уменьшится. Чем ниже входное напряжение, тем меньше Выходная мощность)
Выходное напряжение: DC0.6V-30v
Выходной ток: 0-4.0A
Выходная мощность: 35 Вт при естественном рассеивании тепла, 50 Вт при воздушном охлаждении

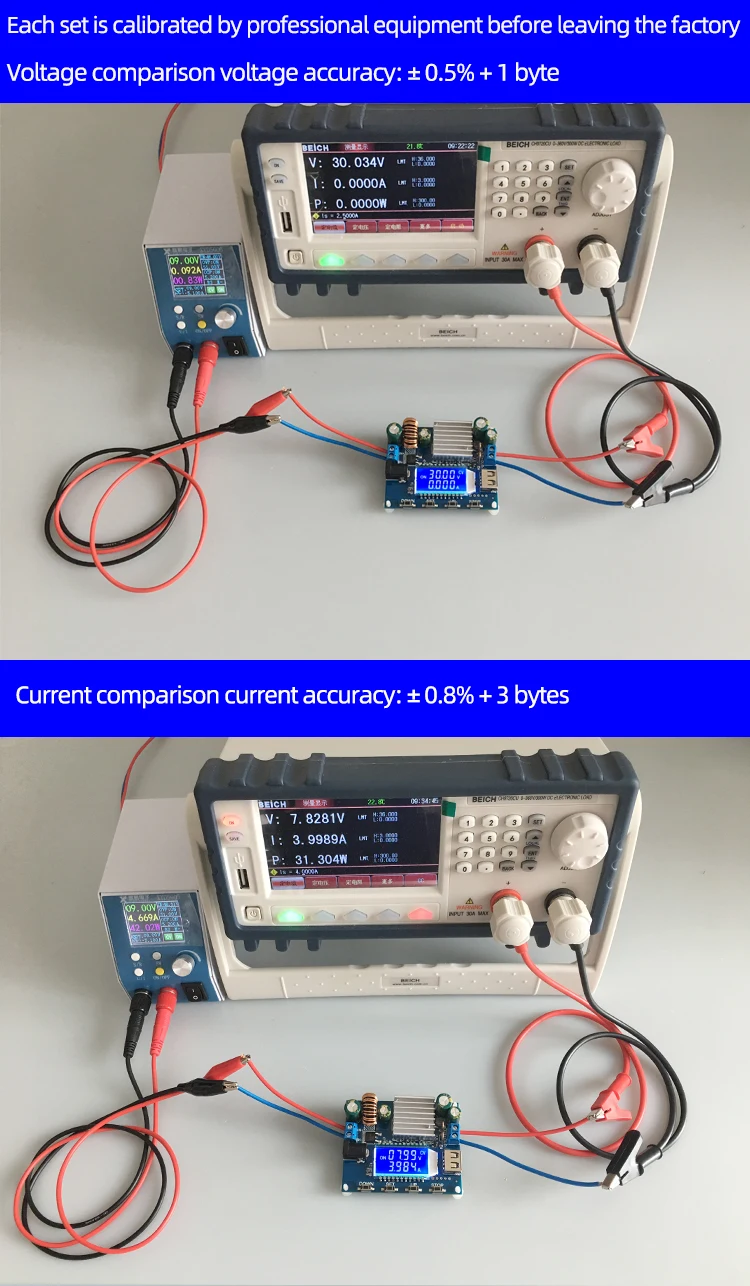

Точность напряжения: ± 0.5% + 1 слово, разрешение: 0,01 в, Заводская точность калибровки
Точность тока: ± 0.8% + 3 слова, разрешение: 0,001a, Заводская точность калибровки
Эффективность преобразования: около 88%
Плавный старт: Да
Защита обратного подключения на входе: Да, обратное подключение не горит
Анти Обратный поток на выходе: Да, его можно подключить к батарее напрямую
Защита от короткого замыкания на выходе: Да, может напрямую закоротить выходной терминал
Температурная защита (ОТП): Да, 100 °
Рабочая частота: 180 кГц

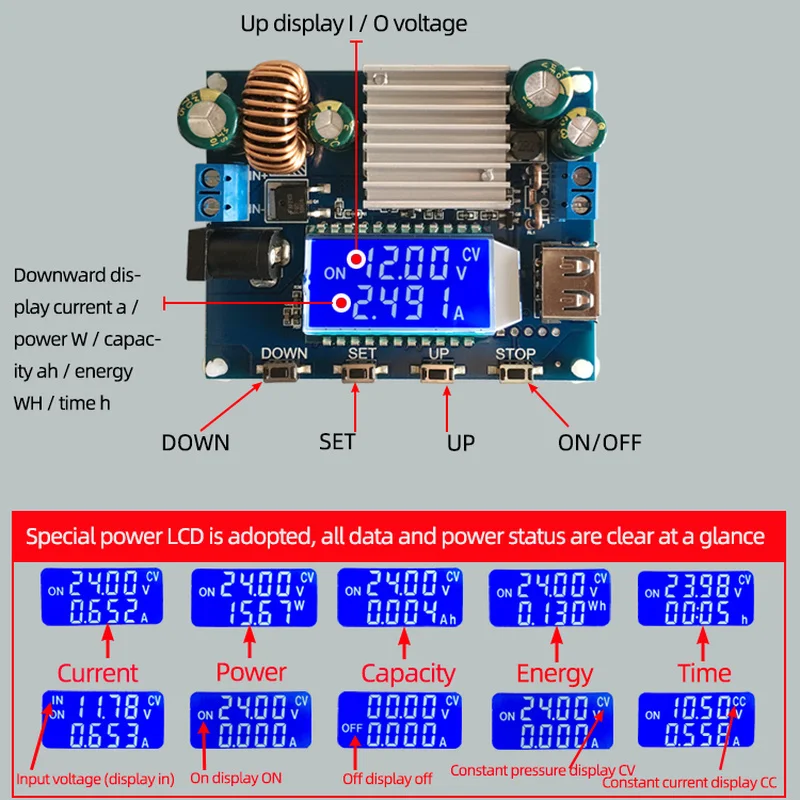

Описание ключей:
Коротко нажмите клавишу вверх/вниз, и напряжение будет настроено по умолчанию. Поддерживается Длительное нажатие (быстрое увеличение/уменьшение).
Удерживайте кнопку SET в течение 1 секунды, чтобы настроить значение постоянного тока (ограничение тока);
Установить и CV вспышку при регулировке напряжения и установить и CC вспышку при регулировке тока.
Кратковременно нажмите клавишу SET, чтобы переключить ток дисплея A/мощность W/емкость Ah/энергия WH/время ч;
Кратковременно нажмите кнопку ВКЛ/ВЫКЛ для включения/выключения выходной мощности;
Удерживайте кнопку ВКЛ/ВЫКЛ в течение 2 секунд, чтобы переключить Входное и выходное напряжение дисплея.
После установки CC значение постоянного тока будет настроено по умолчанию. При включении светодиодный быстрое затемнение может быть реализовано нажатием кнопки вверх/вниз, что очень удобно!
2. Инструкции по эксплуатации интерфейса настройки:
2,1. Нажмите и удерживайте кнопку SET в течение 3 секунд, чтобы войти в интерфейс настройки;
2,2. Регулировка размера параметра через клавишу вверх/вниз, поддержка длительного нажатия (быстрое увеличение/уменьшение), короткое нажатие клавиши set для переключения настрояемого параметра;
2,3. В интерфейсе OAH / OPH / OHP Коротко нажмите кнопку «Вкл/Выкл», чтобы выбрать открытие или закрытие соответствующей функции. Если он закрыт, дисплей "----";
2,4. В интерфейсе параметров OAH / OPH нажмите и удерживайте кнопку «Вкл/Выкл», чтобы выбрать диапазон емкости (9.999 Ач/99.99 Ач/999.9 Ач/9999 Ач, 9.999 Вт/99 Вт 99 Вт/999.9 Вт/9999 Вт/ч)
2,5. После установки параметра нажмите и удерживайте кнопку set в течение 3 секунд, чтобы выйти из интерфейса настройки и сохранить параметры настройки автоматически;
Примечание: После защиты продукта выход будет отключен, и ЖК-дисплей будет отображать соответствующий код защиты (LVP / OVP / OCP / OPP / OAH / OPH / OHP). Сам чип питания также имеет различные средства защиты. Если сама микросхема защищена, будет отображаться OEP.
3. Этот продукт имеет функцию блокировки:
Нажмите и удерживайте кнопку set в течение 5 секунд, чтобы зафиксировать заданное напряжение и ток, чтобы предотвратить неправильную работу! После блокировки нажмите и удерживайте кнопку set в течение 5 секунд для разблокировки!
4. Использование продукта:

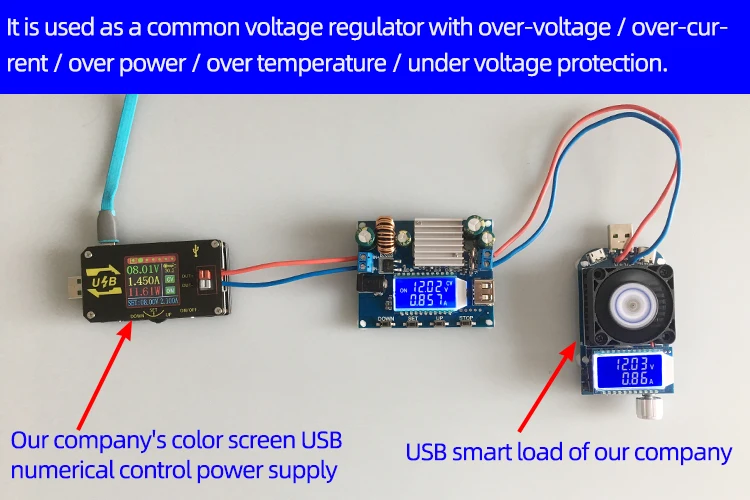

4,1. Применяется в качестве общего источника питания повышающегося и падающего напряжения с защитой от перенапряжения/перегрузки по току/перегрузки/перегрева/под напряжением;
(1) Установите значение напряжения.
(2) Установите значение постоянного тока (значение защиты от перегрузки по току); (например, если значение постоянного тока составляет 3,00 А, максимальный ток может достигать только 3 А при использовании продукта, И когда ток достигает 3A, ЖК-дисплей будет отображать статус «CC», в противном случае ЖК-дисплей будет отображаться» Статус CV ")

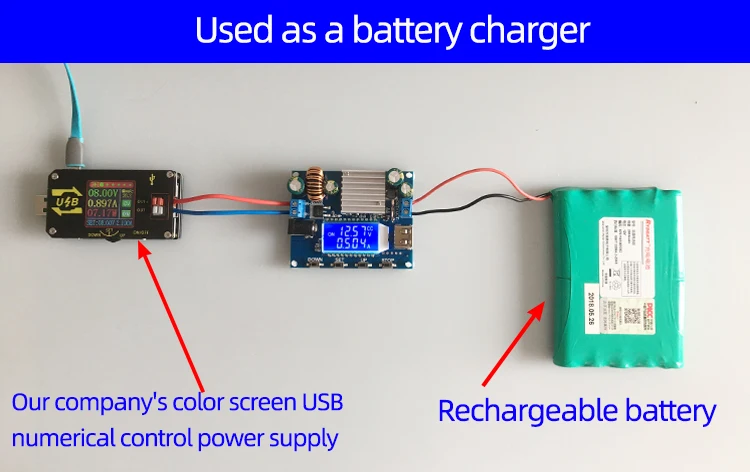

4,2.Использовать в качестве зарядного устройства
Товары без функции постоянного тока нельзя использовать для зарядки аккумулятора. Из-за большой разницы в давлении между потребляемой батареей и зарядным устройством, зарядный ток слишком большой и аккумулятор поврежден. Поэтому аккумулятор должен заряжаться постоянным током в начале. Когда зарядка достигает определенной степени, аккумулятор можно автоматически Переключить назад на зарядку постоянного напряжения.
(1) Определите плавающее напряжение заряда и зарядный ток аккумулятора, который вам необходимо заряжать; (если параметр литиевой батареи составляет 3,7 v/2200mAh, плавающее напряжение заряда составляет 4,2 V; если это перезаряжаемая батарея 12 В, обычно устанавливается плавающее напряжение заряда около 14 в)
(2) при условии отсутствия нагрузки Установите значение напряжения, чтобы выходное напряжение достигло плавающего напряжения заряда; (если литиевая батарея 3,7 в заряжена, Отрегулируйте выходное напряжение до 4,2 в).
(3) в условиях холостого хода установить значение постоянного тока (зарядный ток аккумулятора);
(4) подключите аккумулятор и зарядите его.

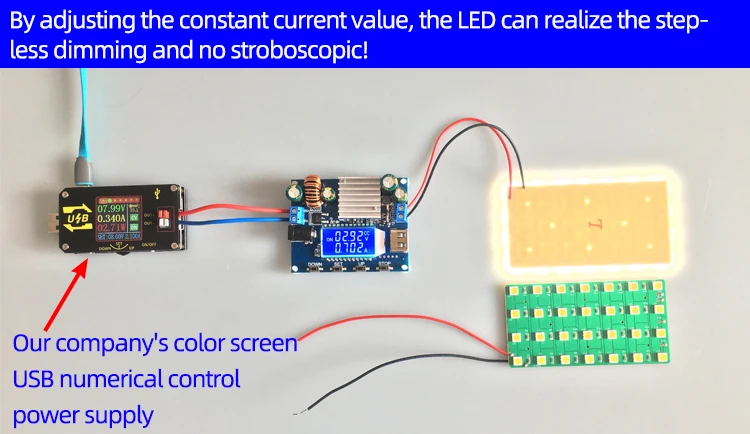

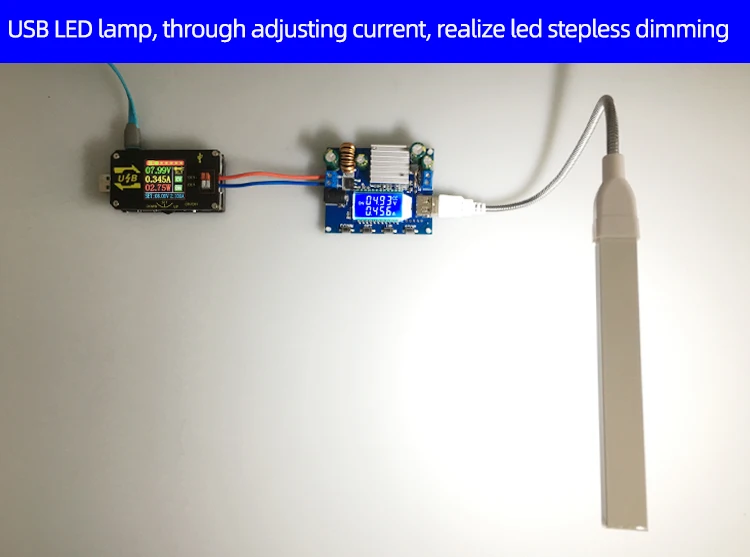

4,3. Используется светодиодный качестве светодиодного драйвера постоянного тока
(1) Определите рабочий ток и максимальное рабочее напряжение светодиода, который вам нужно водить;
(2) в условиях холостого хода Установите значение напряжения и тока, чтобы выходное напряжение достигло максимального рабочего напряжения и тока светодиода;
(3) Подключите светодиод и проверьте машину.
Этот продукт может настроить значение постоянного тока (между 0-рабочим током), чтобы реализовать бесступенчатое затемнение светодиода и отсутствие стробоскопии!
5. Описание функций
5,1 статистика емкости/энергии/времени работы:
Статистика будет запущена автоматически после включения (включения) питания, а значение предыдущего состояния будет отображаться после выключения (выключения) питания. После повторного включения питания (on) запись будет запущена автоматически снова; В соответствующем интерфейсе Длительное нажатие кнопки вкл/выкл в течение 3 секунд автоматически сбросит соответствующие данные.
Максимальная емкость/Максимальная энергия/Максимальное время работы 5,2 заказов
5.2.1. Установка максимальной емкости (OAH) / energy (OPH): при запуске функции OAH / OPH, когда статистическая Емкость/энергия выше установленной максимальной емкости/энергии, питание автоматически отключает выход и мигает "OAH" / "OPH"; После отключения будильника, Будут автоматически очищены статистические данные о мощности/энергии;

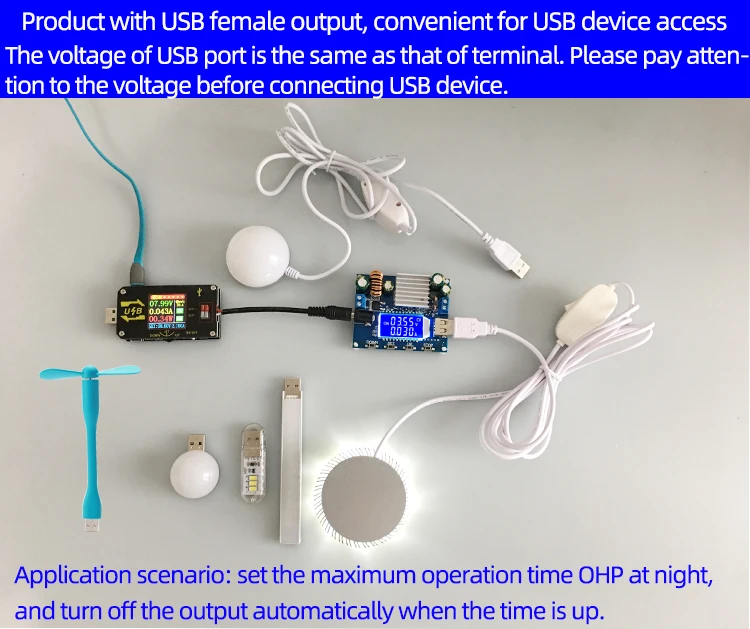

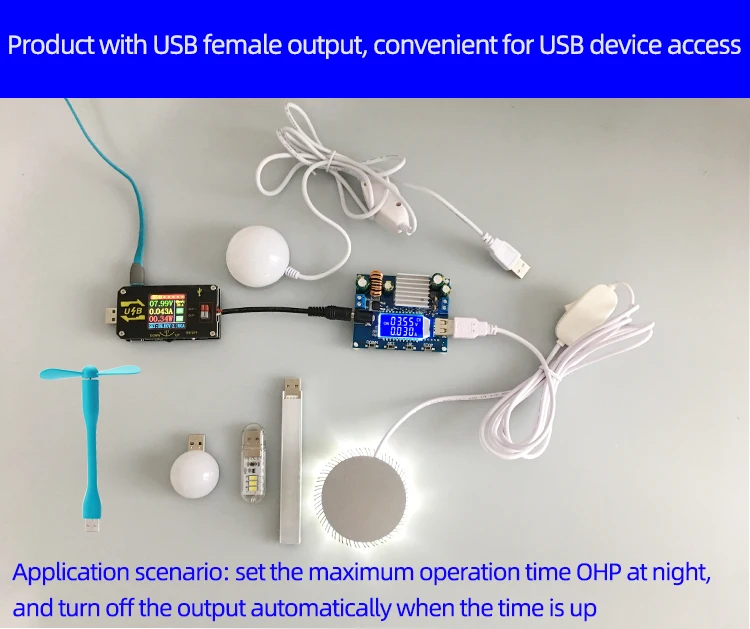

5.2.2. Установить максимальное время разряда (OHP): при запуске функции OHP, когда время работы питания больше установленного максимального времени разряда, питание автоматически отключает выход и мигает "OHP"; После выхода сигнализации OHP автоматически очистится статистика времени;
Эта функция может хорошо реализовать источник питания количественного/времени.
Примечание: когда функции OAP / OPH и OHP не включены, блок питания автоматически записывает Емкость/энергию и время работы. При включении функций OAH / OPH и OHP блок питания автоматически отключает выход при достижении заданного значения; При включении функции OHP, время работы блока питания-режим обратного отсчета;
6. Меры предосторожности:
6,1. Входной модуль VIN- of запрещается короткое замыкание при выходе-в противном случае функция постоянного тока выйдет из строя.
6,2. Пожалуйста, убедитесь, что Мощность блока питания всегда превышает мощность, требуемую выходной нагрузкой!
6,3. Если модуль хочет выводить при полной нагрузке, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт; Максимальное значение тока модуля составляет 4 а при условии, что максимальная выходная мощность ограничена, например, выход 18 в, ток не должен превышать 2 А.
6,4. Модуль имеет функцию защиты от пониженного напряжения на входе, которая по умолчанию составляет около 4,7 В. Когда он ниже, чем это значение, он автоматически отключит выход, и когда напряжение выше 4,7 В, он автоматически восстановит выход (Примечание: 4,7 В-это напряжение на порте продукта, когда входной ток относительно большой, не игнорируйте частичное напряжение на входном проводе).
