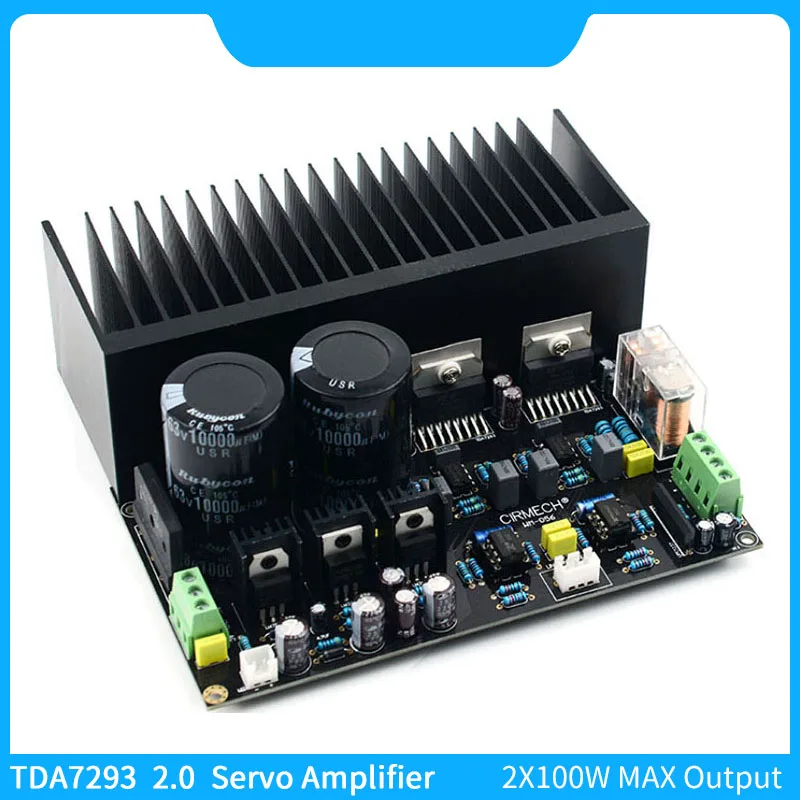

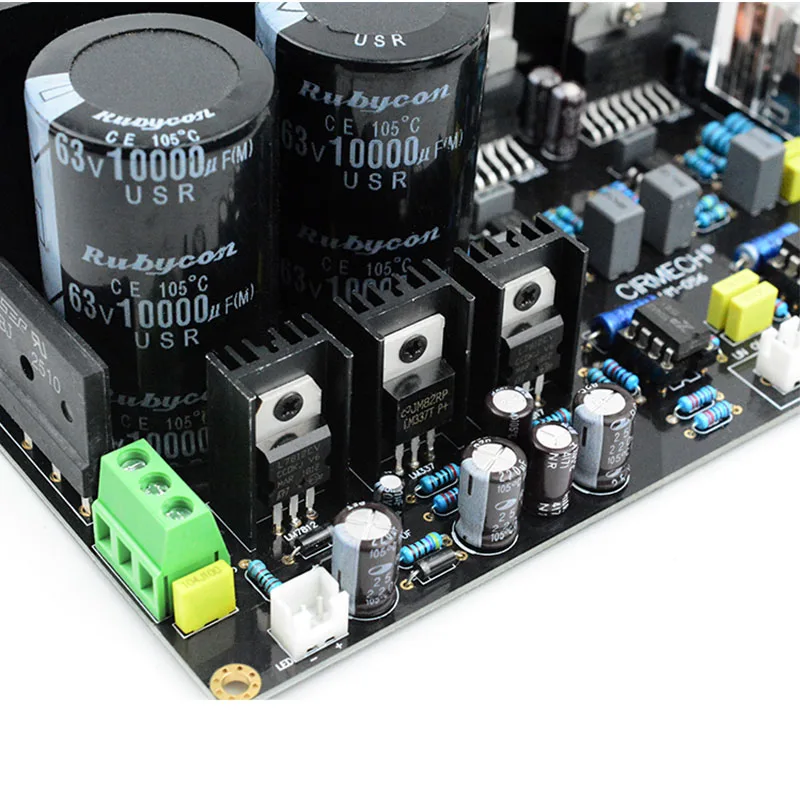

Усилитель звука TDA7293, 2,0 каналов, усилители высокой мощности 2*100 Вт, усилитель Baord Stereo OP07 DC Servo NE5534, модуль усилителя для самостоятельной сборки

Декрибция товара

Наименование товара: усилитель TDA7293Каналы: 2,0Тип чипа: TDA7273 * 2 OP07 * 2 NE5534 * 2Входное напряжение: двойной AC12-28V (28v-0-28в)Выходная мощность: Макс 100 Вт * 2Выходное сопротивление: 4-16 ОмВход Сигнала: XH2.54 ММНоминальный диапазон: 20 Гц-20 кГцФункциональные характеристики: регулировка усиленияРазмер: 149,6*135*52 ммВес: около 350 г/700 г (с радиатором)Особенности защиты: перегрев, защита от короткого замыкания постоянного токаКомплектация: Плата усилителя * 1 (комплект и радиатор опционально)Советы: чтобы лучше защитить готовую доску во время транспортировки, теплоотвод и другие компоненты готовой доски разделены, когда мы упаковываем, пожалуйста, поймите.

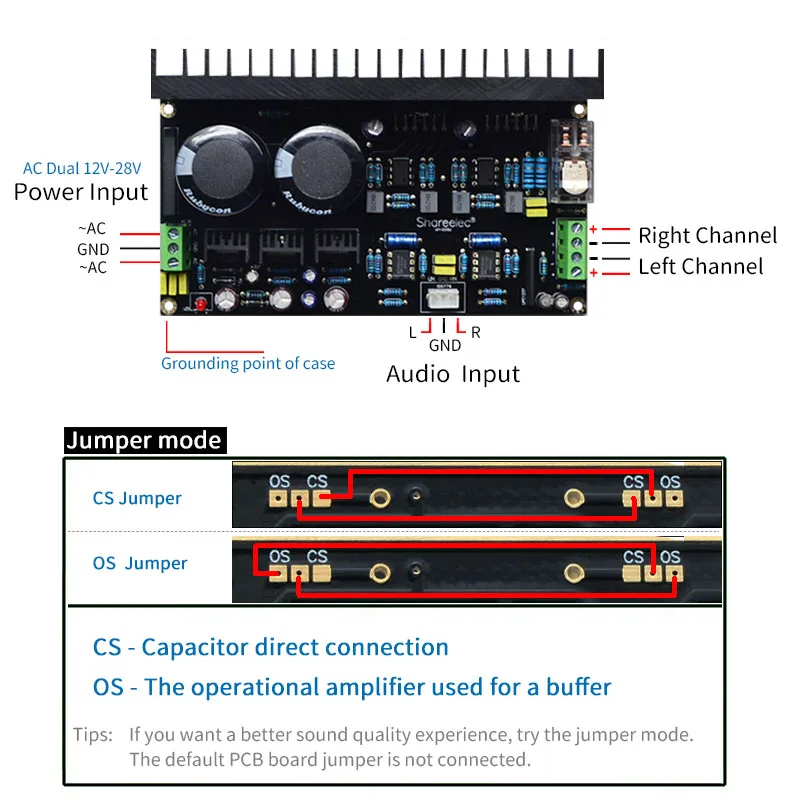

Соединение интерфейса

Джемпер OS/CSCS: прямое соединение конденсатораОС: операционный усилитель, используемый для буфера (для предварительного усиления)Подсказка:1. Максимальная мощность зависит от напряжения источника питания, мощности, сопротивления динамика, THD10 %, RL = 8 Ω, VS = ± 40V2. Если нагрузка составляет 4 Ом, силовой трансформатор не превышает двойной AC20V3. Чип op amp напечатан с S или JRC и отправлен случайным образом.4. Если теплоотвод перегревается, пожалуйста, добавьте нагрузку вентилятора для рассеивания тепла.5. Перед включением, пожалуйста, проверьте большой конденсатор, чтобы избежать неправильной полярности установки (для комплекта)

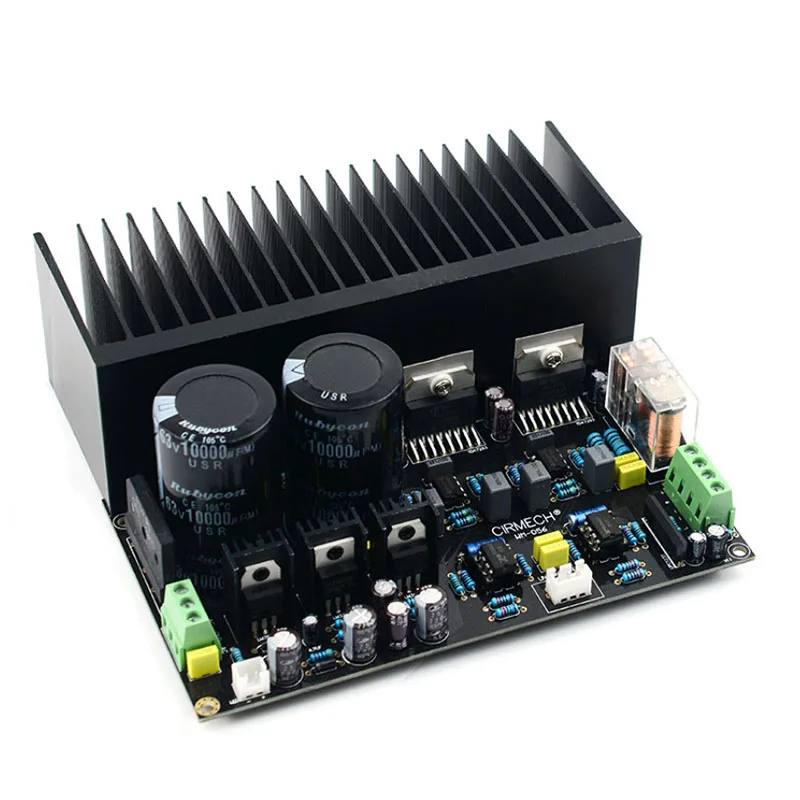

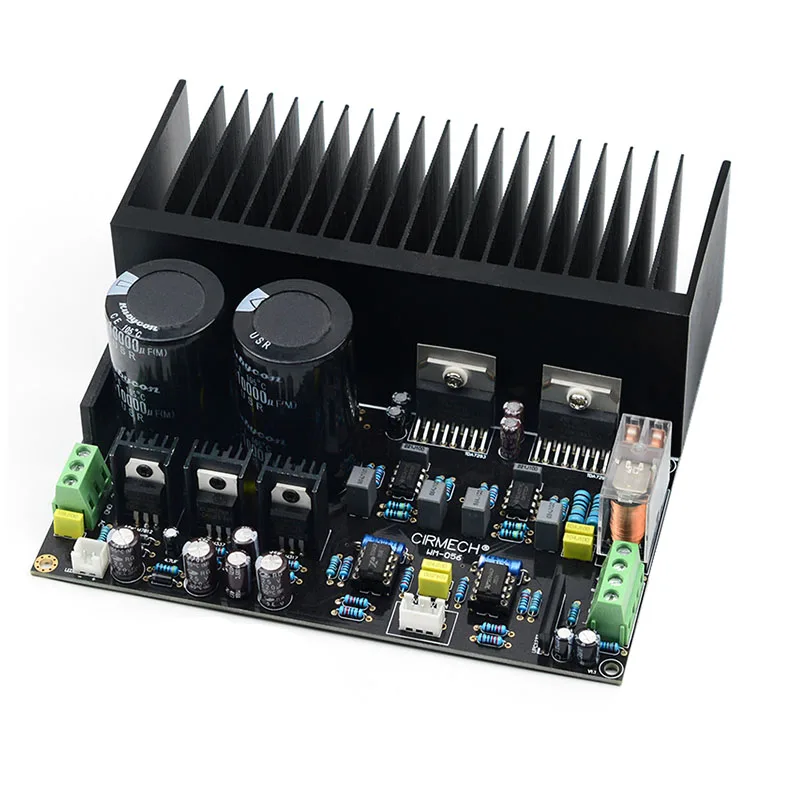

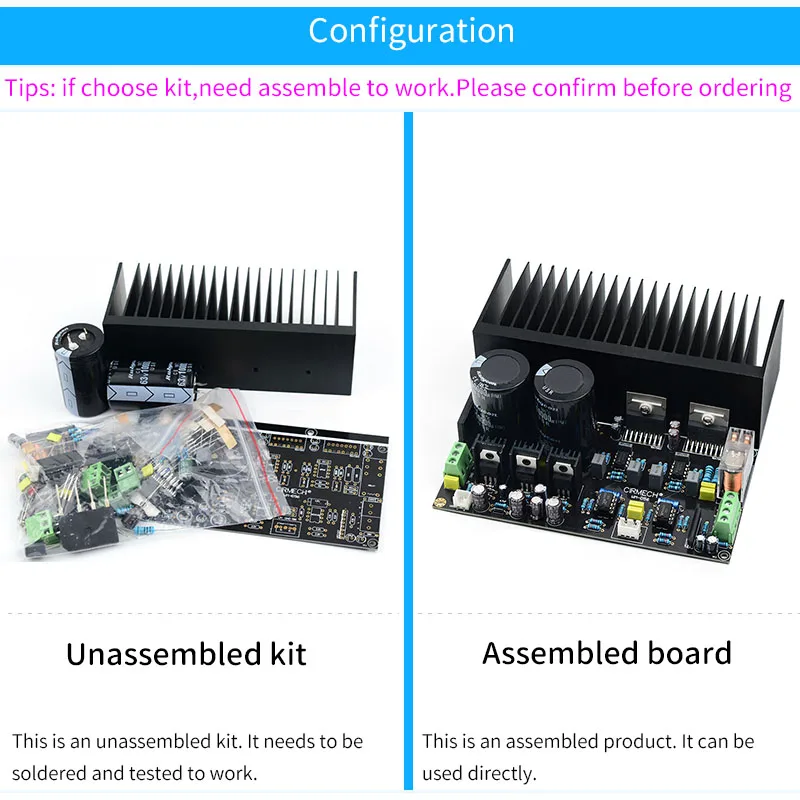

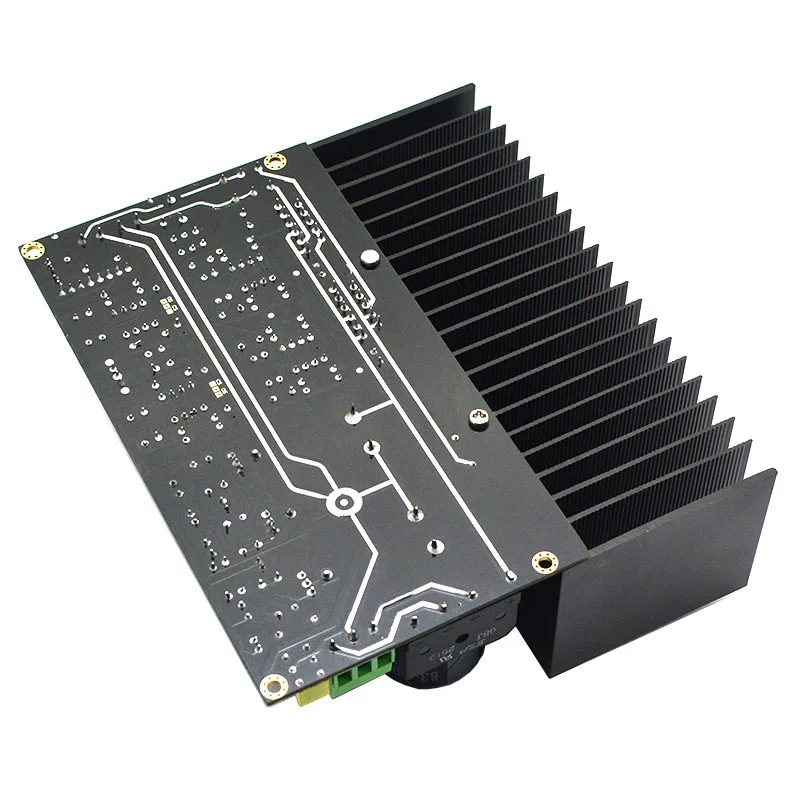

Конфигурация с теплоотводом, дополнительный комплект

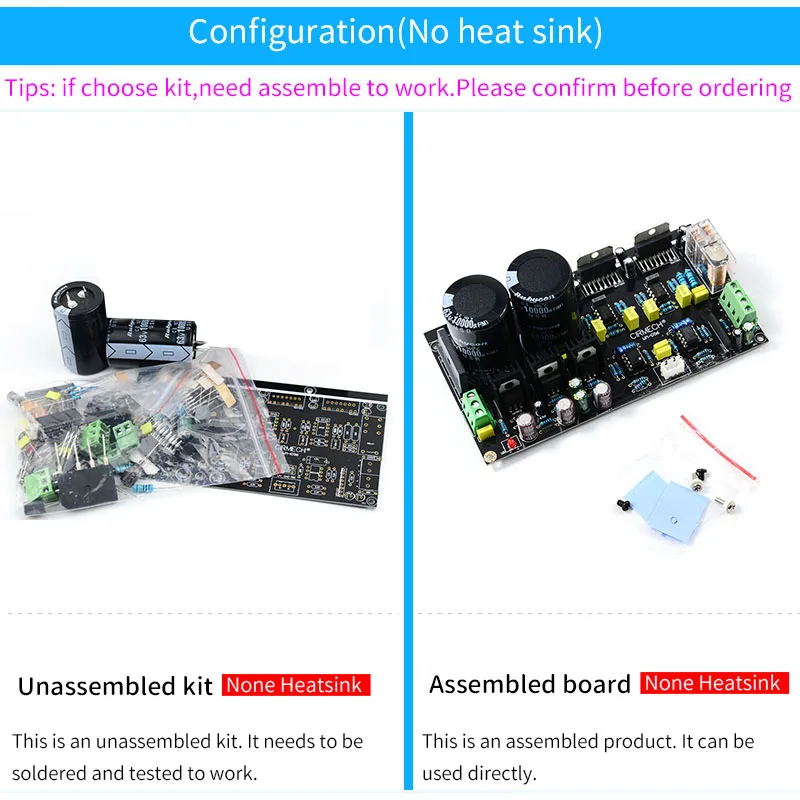

Конфигурация без теплоотвода, теплоотвод и комплект являются дополнительными

Размерный рисунок, только для справки

Руководство по установке (для комплекта)

1. Другие компоненты предпочтительно припаиваются перед чипом TDA7273.2. Чип TDA7293 сначала фиксирует теплоотвод, затем вставляет булавки в печатную плату и правильно припаивает их.3. После включения, реле будет закрыто в течение 3 секунд. После выключения питания реле не закрывается.4. После включения питания, если реле не закрывается в течение 3 секунд, схема защиты может быть ненормальной. Используйте мультиметр для проверкиВыходное напряжение постоянного тока динамика составляет около 0 мВ, в противном случае динамик может быть поврежден.5. После того, как все испытания прошли, подключите динамик и регулируйте громкость постепенно от низкого до высокого6. Два спецификации винта, отправляется случайным образом

По умолчанию устанавливается светодиодные сигнальные лампы.

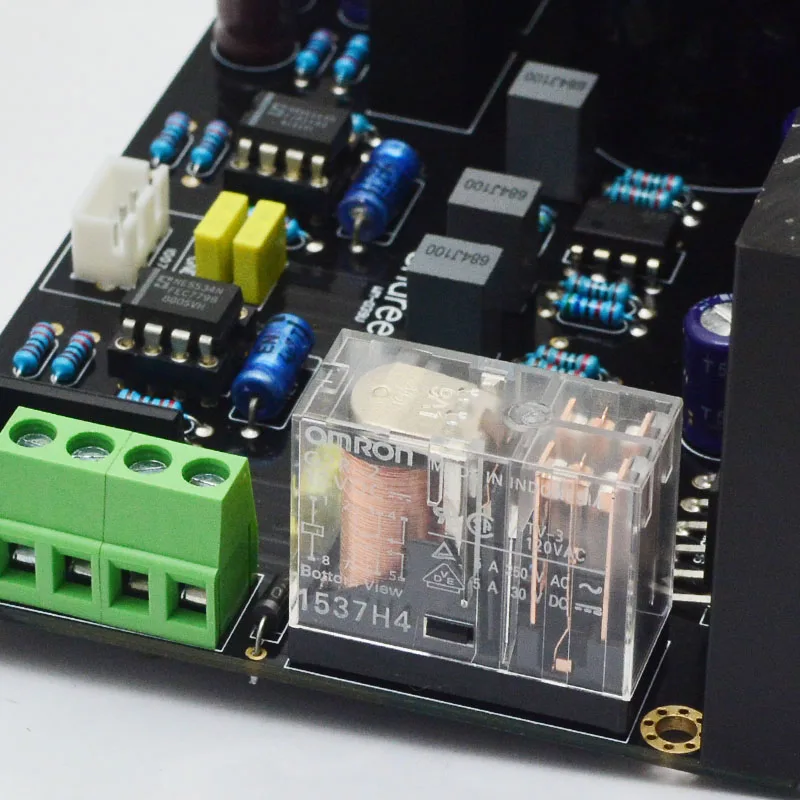

Оригинальное реле OMRON

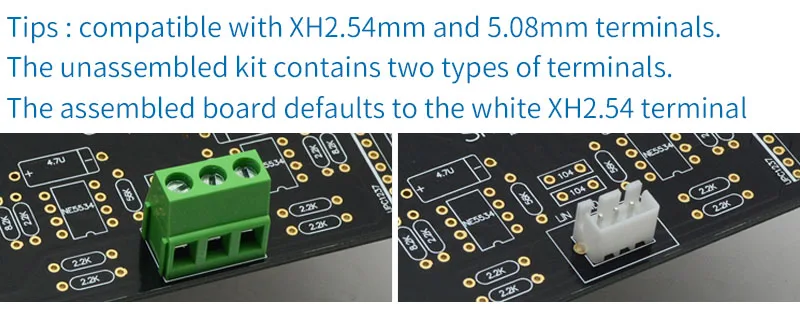

Собранная плата по умолчанию для белого XH2.54 терминала
