Последнее обновление: 02.04.2022
Три режима работы
MDAC 6 легко вписывается в различные варианты применения с тремя режимами работы: 1) чистый DAC; 2) предварительный усилитель; 3) усилитель для наушников.
❖ В режиме декодирования аналоговый усилитель отключается от источника питания. Схема декодирования DAC непосредственно выводит звуковой сигнал со стандартным Уровнем 2 В (RMS).
❖ Две изолированные аналоговые схемы усилителя (усилитель усилителя и усилителя для наушников) работают исключительно (когда усилитель работает, схема усилителя наушников отключена и наоборот). Поэтому MDAC 6 может обеспечить более быструю реакцию и более низкий уровень шума, чем у других гибридных продуктов DAC + AMP.
❖ Для чистого аналогового входа модуль DAC можно выключить в режиме 2 и 3, чтобы минимизировать уровень шума.
● XCORE-200 многожильный чипMDAC 6 использует чип xCORE-200 с 16 ядрами (XE216-512-TQ128), работает с узорным встроенным программным обеспечением, которое было тонко настроено нашими опытными инженерами для оптимизации каждой крошечной детали звука.
● AK4497EQ стерео декодер чипAK4497-новый высококачественный 32-битный ЦАП на основе бархатной звуковой архитектуры AKM. Это обеспечивает лучшую производительность в отрасли как в динамическом диапазоне, так и в низком искажении. В то время как это сердце MDAC 6, конечное качество звука также поддерживается нашими сложными дополнительными схемами с несколькими линейными регуляторами, а также ультра стабильным источником питания. Звук, воспроизводимый MDAC 6, известен «теплом», который вы обычно ожидаете от виниловой записи.
● Сверхнизкие Операционные усилители искажений
Сердце аналоговых схем предварительного усилителя MDAC состоит из 6 высококлассных операционных усилителей (LME49710HA от Texas Instruments), которые имеют ультра-низкое искажение 0.00003% с использованием металлической герметизации.
● Высокопроизводительный буфер для наушников
Выходы для наушников управляются аудиобуферами LME49600 с низким искажением (также от техасских инструментов), которые замыкаются как полностью сбалансированные усилители для наушников 4 каналов.
● Мощный мягкий запуск и интеллектуальное управление
Хорошо известно, что стабильность напряжения источника питания играет важную роль в аудиосистеме. MDAC 6 реализует технологию power soft-start, PSoft-On, которая плавно увеличивает электрический потенциал и ток во время включения. Наше встроенное программное обеспечение также использует интеллектуальный алгоритм управления питанием как на цифровых, так и на аналоговых модулях для поддержания оптимальных условий работы в разных рабочих состояниях. Микропроцессор и чипы DAC автоматически отключаются в режиме ожидания.
● Вращающийся регулятор громкости с приводом от двигателя

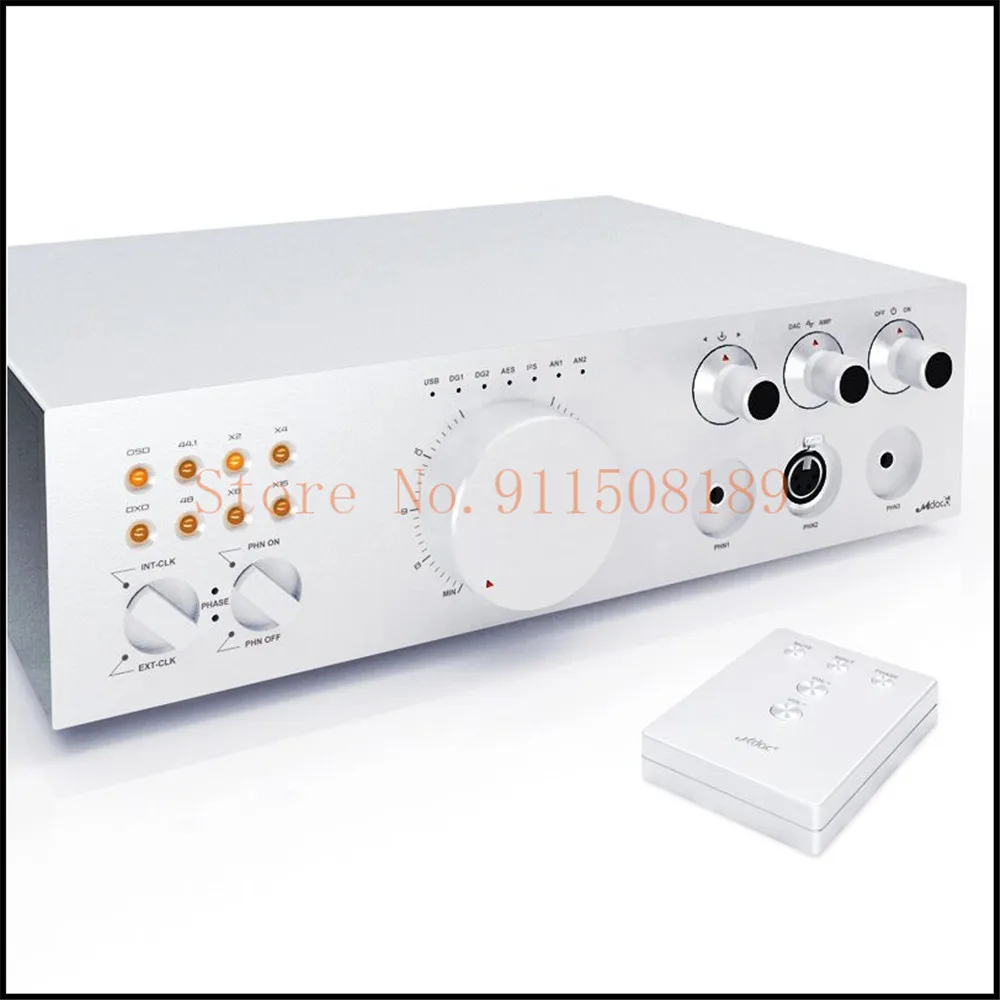

Мы используем программный регулятор громкости, который принимает сигнал как с пульта дистанционного управления, так и с поворотным потенциометром на передней панели.
● Поддержка анти-фазового выхода
Легкое переключение аудиофазы.

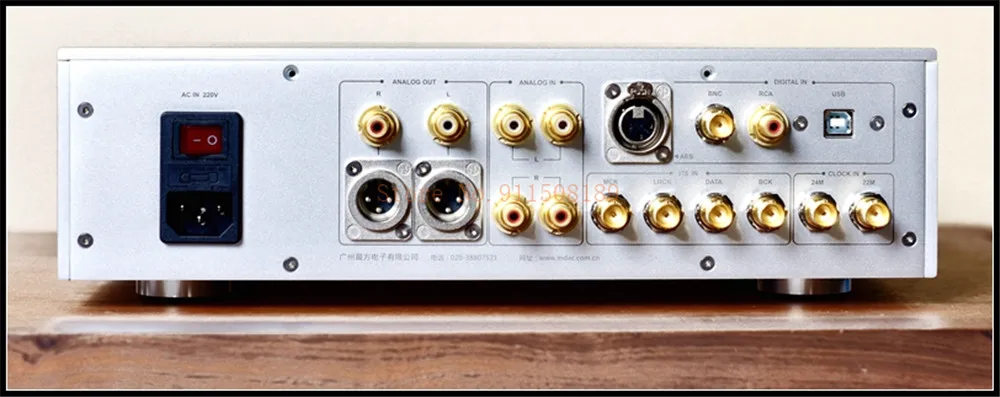

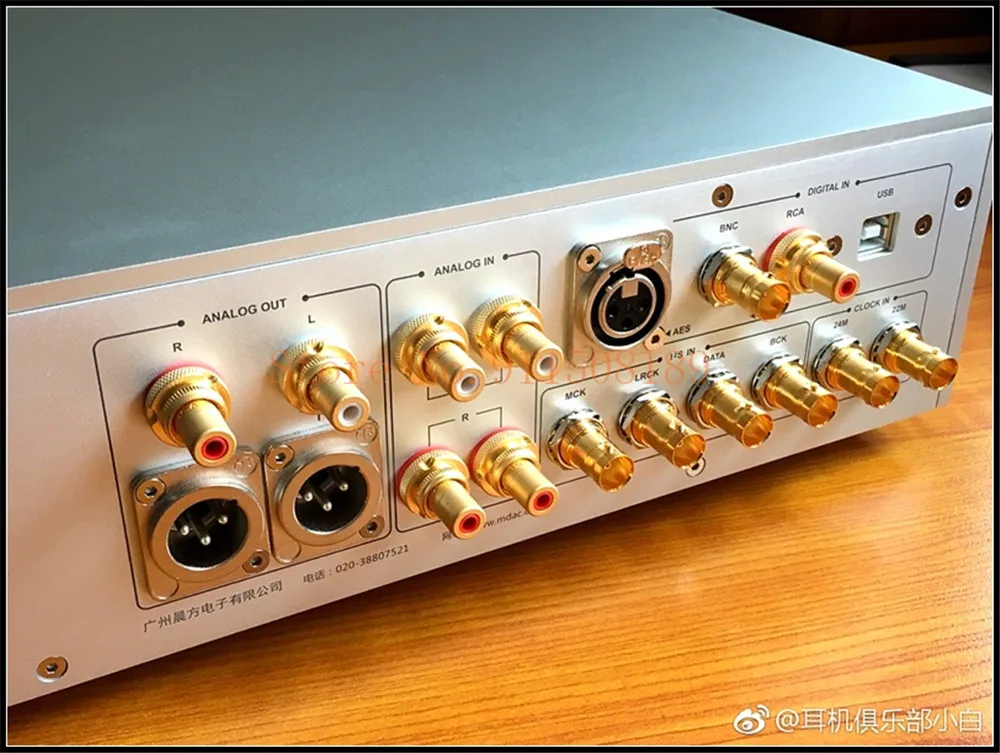

Вход
Номер
Тип
Розетка
Максимальное аудио Разрешение
Примечание
1.
S/PDIF Coax
BNC 75 Ω
PCM192kHz/24bit, DSD64
1.
S/PDIF Coax
RCA
PCM192kHz/24bit, DSD64
1.
AES-EBU AES3
XLR3
PCM192kHz/24 бит
IEC 60958 тип I
1.
USB
USB Type B
768 кГц/32
Асинхронный
1.
I2S
4x BNC
768 кГц/32, DXD, DSD512
SCK(BCK), SD(DATA), WS(LRCK) + MCLK(MCK)
2.
Аналоговый
RCA (стерео)
Стерео
2.
Мастер-часы
BNC
24/22 МГц
Выход
Номер
Тип
Розетка
Примечание
1.
Аналоговый
RCA (стерео)
Максимальный выходной уровень 2,8/9 (w/w.o. Предварительно усиленный.)
1.
Аналоговый
XLR (L + R)
Максимальный уровень выходного напряжения, 5,6/18 (w/w.o. Предварительно усиленный.)
1.
Наушники
XLR
Выходное сопротивление 1 Ом, сбалансированный привод
2.
Наушники
TRS 1/4''
Выходное сопротивление 1 Ω
Производительность
Название
Значение
Примечание
THD + N
0.01%
0 дБ FS, 1 кГц-22 кГц, невзвешенный, 2 Vrms выход
SNR
112 дБ
Шум
Относительно полной шкалы, от 22 Гц до 22 кГц, невзвешенный
Частотный диапазон
10 Гц-80 кГц
Искажение кроссовера
105 дБ
