Плата Sinclair ZX Spectrum Ленинград 48Кб z80 computer kit Z80 CPU z80 computer spectrum z80 kit

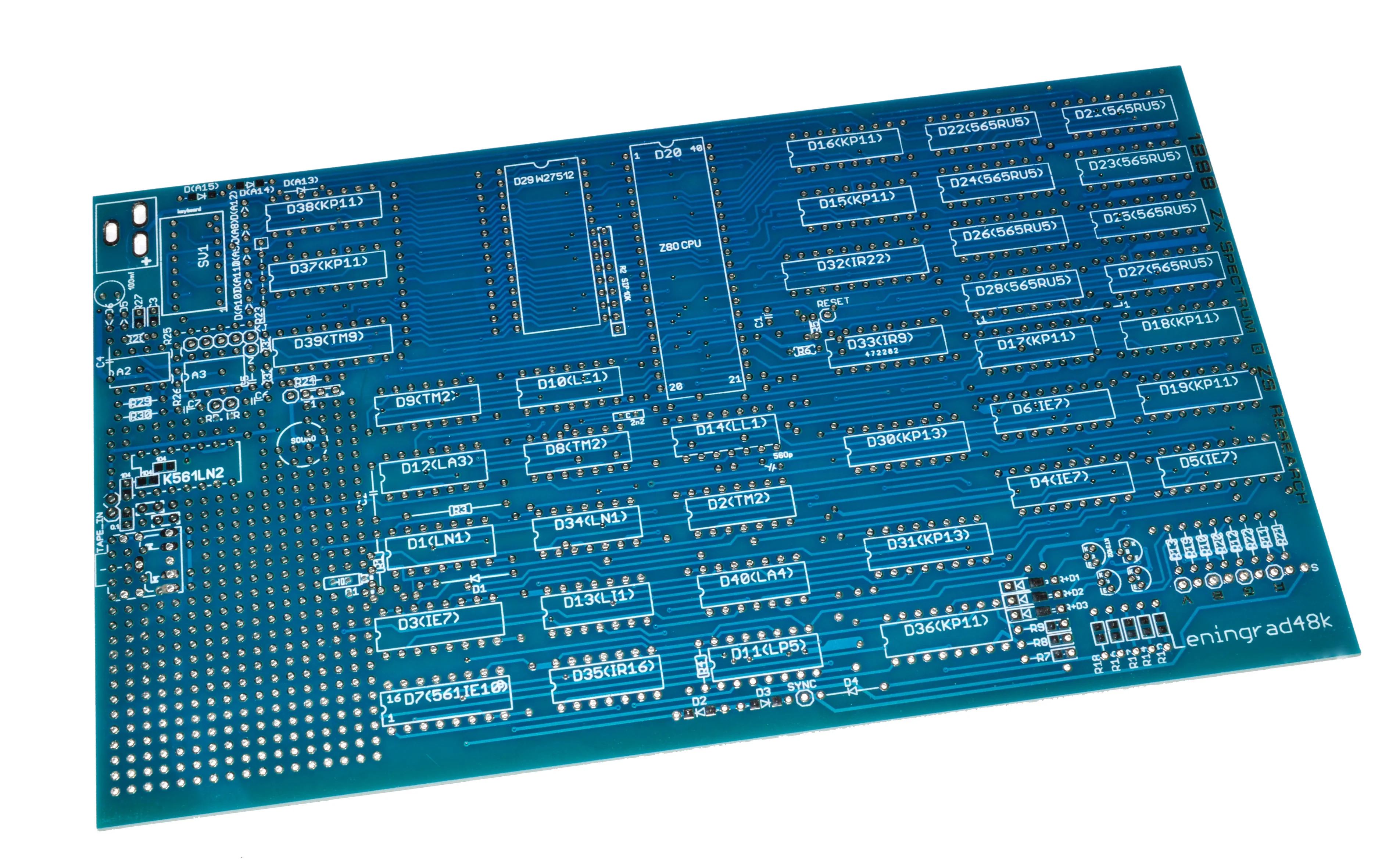

Плата для самостоятельной сборки ретро компьютера, клона ZX Spectrum.

Диаметр переходных отверстий уменьшен до 0.4 мм и спрятаны под маскойДобавлено монтажное поле для установки узла чтения с магнитофона на схему с К561ЛН2.Добавлено монтажное поле для установки спикера(динамика) на платуДобавлено монтажное поле для установки разъема питанияДобавленны контакты для установки SMD танталовых конденсаторов на шину питанияДобавленны контакты для установки SMD компонентов вместо выводныхДиаметр отверстий на монтажных полях увеличен до 1 мм, чтобы можно было вставлять и припаивать штыревые разъемы или разъемы IDC.Микросхему ПЗУ теперь нужно установить одну,например W27С512Видеовыход для подключения к телевизору через SCART сделан на транзисторахВыводы 1 РУ5-х соединены между собой для упрощения апгрейда.Добавлено монтажное поле для аудио разъема (лин.вход).Неиспользуемые выводы триггеров подтянуты на + питания.Резисторы подтяжки 10К для шины данных Z80 заменены на резисторную сборку.Добавлены контакты для установки Конденсатора 2.2 nF между выводами 4 и 7 микросхемы К555ЛЕ1 (настройка круга в символе (с), ).А также предусмотреноместо для конденсатора 560pf между выводами 6 и 7 ЛЛ1

Сборку осуществляете самостоятельно без сопровождения. Схема в наличии
