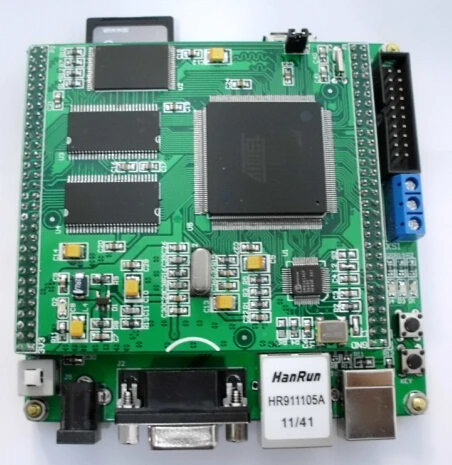

Владелец магазина разработал встроенную обучающую плату Linux, подходящую для начинающих. Она призвана предоставить начинающим базовые знания об оборудовании и программном обеспечении для разработки встроенной Linux, а также заложить хорошую основу для последующего обучения. Чип LQFP в упаковке AT91SAM9260 был выбран в разработке, что позволило сохранить общее периферийное оборудование и снизило стоимость разработки. Это учебная доска с хорошим соотношением цена/производительность.
Ресурсы основной платы: 4-слойная печатная плата
ЦП: AT91SAM9260 основная частота 200M LQFP посылка
Память: NandFlash LQFP 256 Мб в упаковке
Память: 64 Мб SDRAM LQFP посылка
Сеть: DM9161AEP LQFP посылка 10/100M Адаптивная сетевая карта
Источник питания: 3,3 В постоянного тока
Интерфейс: 2 2*30 двухрядных контакта с шагом 2,54 мм
Ресурсы объединительной платы: 2-слойная печатная плата
Сеть: 10/100M адаптивный интерфейс RJ45
Последовательный порт: стандартный интерфейс отладки DB9, 3-контактный порт RS232
USB: 1-сторонний USB-хост типа A, 1-сторонний USB-интерфейс типа B
Источник питания: DC6 ~ 12 В, преобразуется в 3,3 В/3 А и 5 В/3 А
Отладка: порт загрузки JLINK
Хранение: интерфейс SD-карты
Кнопки: 1 Кнопка сброса, 1 обычная кнопка
Светодиодный: 2 светодисветодиодный да питания, 1 обычный светодиодный
Программные ресурсы: исходный код
1. Загрузчик: u-boot-1.3.4-nandflash
2. Ядро: linux-2.6.27
3. Файловая система: jffs2
4. Программное обеспечение для программирования: SAM-BA; Поддерживает три метода программирования: последовательный порт, USB и JLINK
5. Цепочка инструментов для компиляции
6. Инструмент для зеркалирования файловой системы mkjffs2
