Счетчик времени наработки СМ-1, счетчик моточасов

Счетчик времени наработки СМ-1 (счетчик моточасов) предназначен для учета времени работы оборудования, в которое он встраивается. Счетчик может встраиваться в новое оборудование, а также использоваться при ремонте для замены вышедших из строя электромеханических и других счетчиков времени наработки. Счетчик ведет счет времени наработки с момента включения питания и до момента его выключения. Значение времени наработки отображается на светодиодном индикаторе. Это значение времени наработки записывается в энергонезависимую память при каждом выключении питания.

Технические характеристики.

Напряжение питания

постоянное, В

или переменное 50 Гц, В

от 12 до 30 / от 30 до 38

от 20 до 245

Номинальный ток потребления, мА, не более

40

Максимальное значение учитываемого времени, ч

999 999 (114 лет)

Точность счета, %

0.1

Масса, кг, не более

0.05

Габаритные размеры, мм, не более

65х35х85

Габаритные размеры внутрищитовой части, мм, не более

50х25х80

Габаритные размеры в корпусе на DIN-рейку

78х97х56

 Рабочая температура,°С

- 40….+50

Работа прибора.

Счётчик представляет собой электронное устройство на основе микроконтроллера.

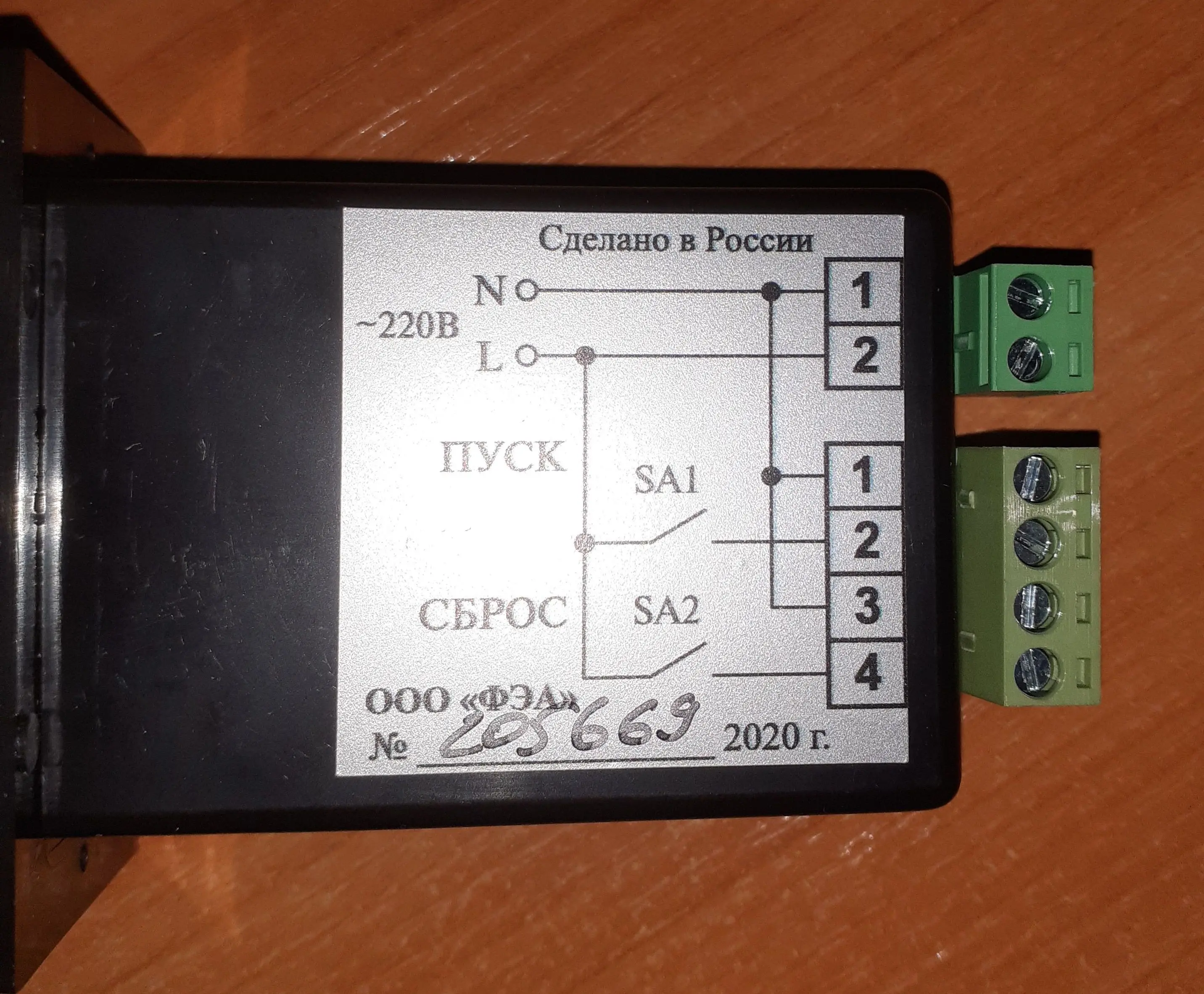

Щитовое исполнение корпуса счётчика определяет компоновку его органов управления, индикации и разъёмов подключения. На передней панели прибора расположен шестиразрядный светодиодный дисплей. Под ним расположена кнопка. На тыльной стороне прибора смонтированы винтовые контактные колодки для подключения питания. Счётчик запитывается от источника постоянного напряжения от 12 до 30 В, или переменного напряжения от 20 до 245 В. Полярность подключения источника постоянного напряжения значения не имеет.

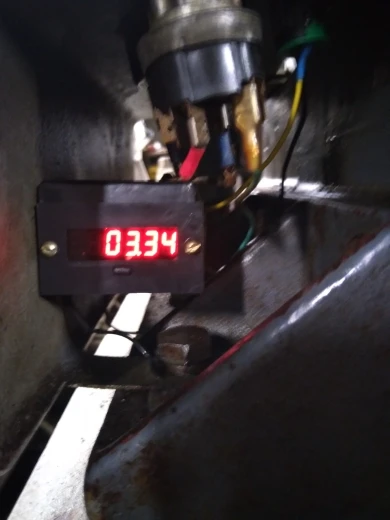

При подаче питания на дисплее счетчика индицируются показания минут и секунд хх.хх. При кратковременном нажатии на кнопку на дисплее высвечиваются показания времени наработки в часах ххх.ххх. Через 3 секунды происходит возврат в предыдущий режим и на дисплее будут отображается минуты и секунды. При нажатии и удерживании кнопки более 3 секунд на индикаторе остаются показания времени наработки в часах до выключения питания или повторного нажатия кнопки.
