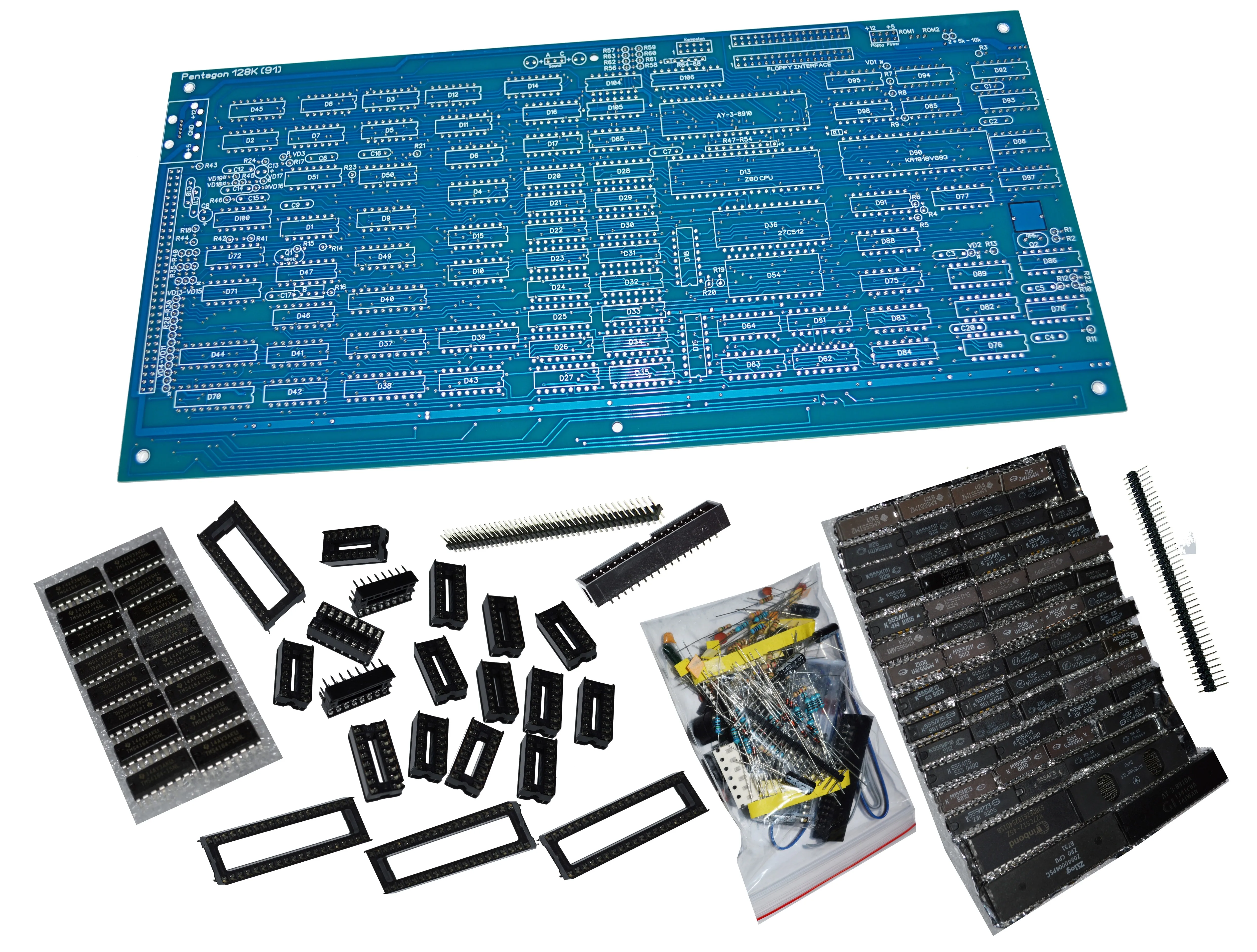

Конструктор для самостоятельной сборки популярного ретрокомпьютера ZX Spectrum Pentagon 128 (AY).
ПЗУ в наборе уже прошито.
Включает ВСЕ необходимые компоненты (микросхемы, транзисторы, резисторы, конденсаторы, панельки, разъёмы). На борту встроенный музыкальный процессор, а также 2 разъема под современный дисковод т molex разъем питания.
ПЗУ Принтера не реализовано и не используется в данном конструкторе и в комплект не входит
Также имеется место для установки molex разъема для питания компьютера от современного БП от ПК Диаметр переходных отверстий уменьшен до 0.4 мм и спрятаны под маской Интегрирован AY-3-8910. Интегрирован порт Kempston.
Добавлены блокировочные конденсаторы в SMD исполнении на обороте платы. ПЗУ принтера более недоступно и переделано на тестовое(в комплект не входит), с основным ПЗУ переключается перемычкой, которая расположена возле разъема дисковода. Переделана резистивная сборка на шине данных процессора с контактом +5В с краю, а не по центру. Добавлен экран для кварца 8 Мгц. Доработана шина питания. Добавлены крепежные отверстия. Неиспользованные входы микросхем подтянуты на +5В.Добавлено монтажное поле для установки разъема типа molex для питания флоппи дискаДобавлены контакты для установки SMD танталовых конденсаторов на шину питанияДобавлены контакты для установки SMD компонентов вместо выводных. Некоторые номиналы деталей в конструкторы могут быть изменены для лучшего запуска компьютера, а также иметь другой цвет и форму
Сборку осуществляете самостоятельно без сопровождения. Схема в наличии
