Мини-портативный цифровой осциллограф, рукоятка Cortex-M3, 12-битный TFT-осциллограф 10:1, тестовый зажим, Прямая поставка
171,00₽
В наличии!
Последнее обновление: 22.09.2024
Мини Портативный цифровой осциллограф DIY Kit ARM Cortex-M3 12-битный TFT осциллограф 10:1 зонд тестовый зажим Прямая поставка
ТопПродажа товаров

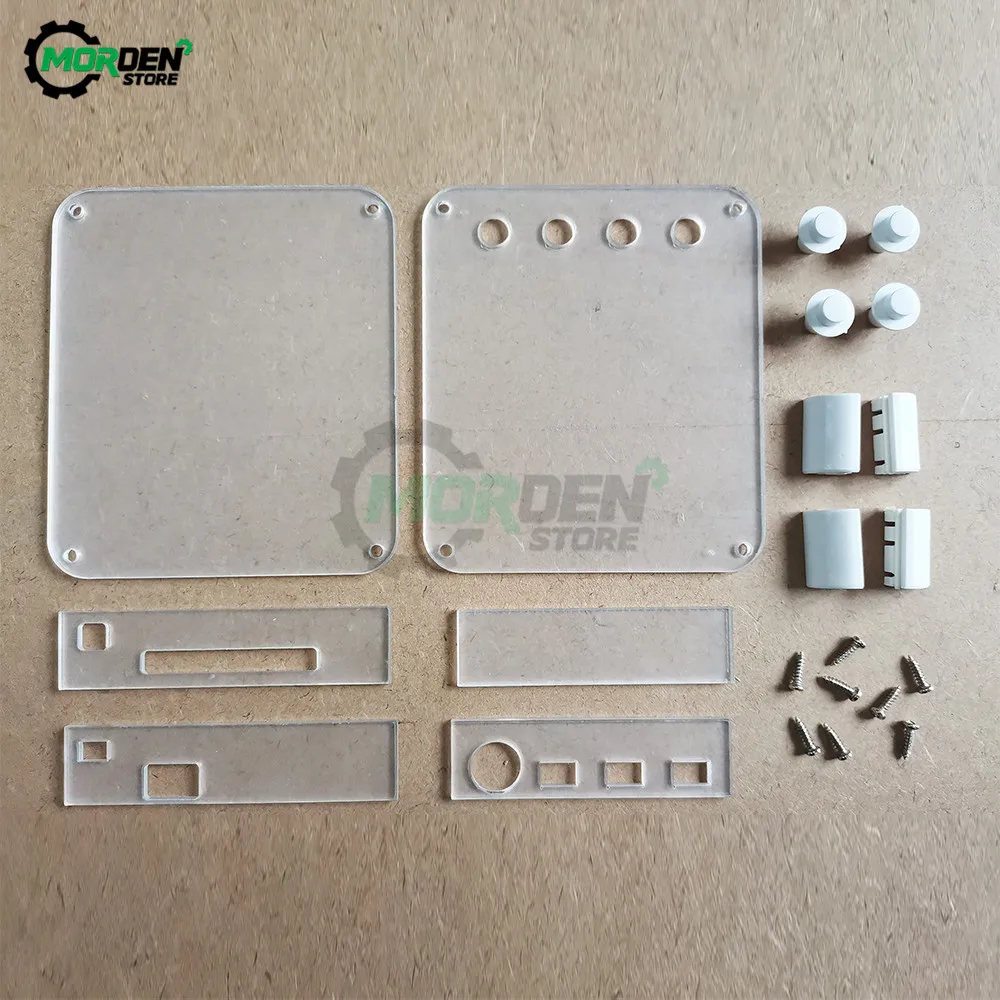

Акриловый чехол
Материал: акрил
Вес продукта: 156 г/5,52 унции
Размер упаковки: 16*10*4 см/6,3*3,94 * 1.57in
Осциллограф POE:

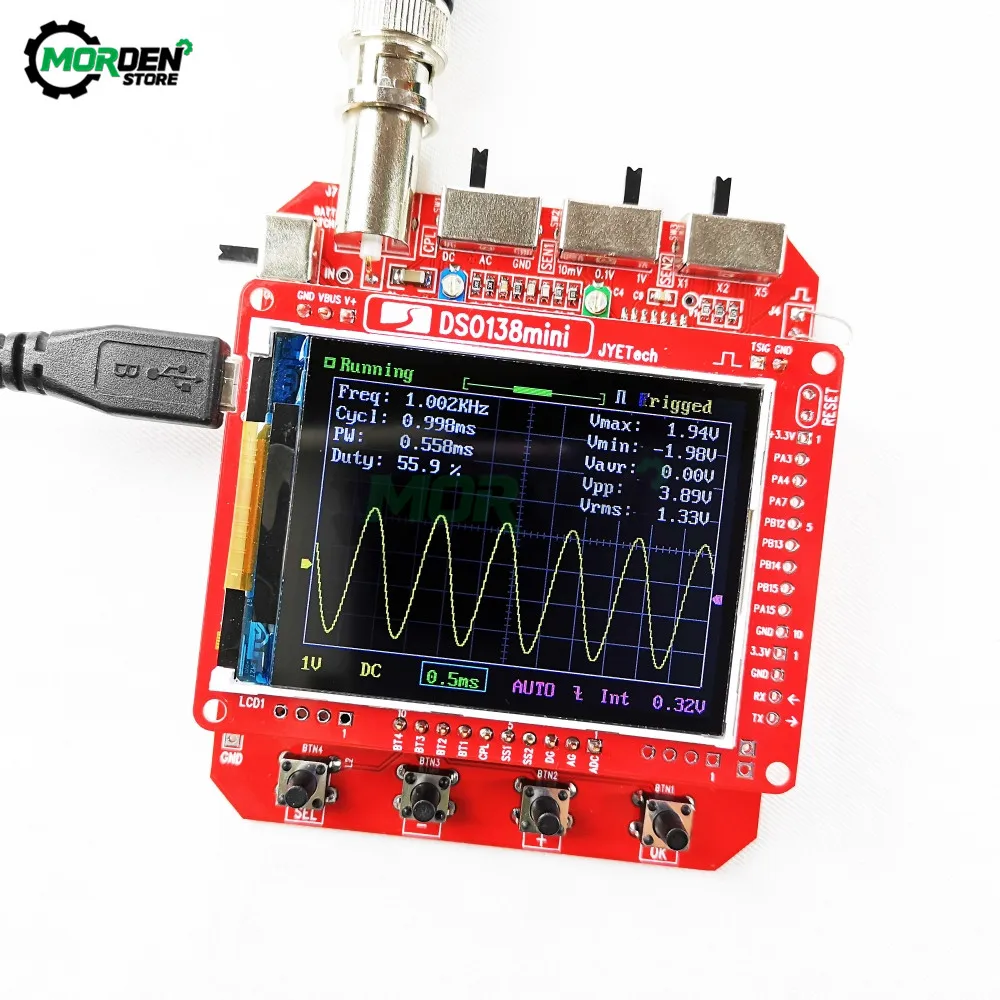

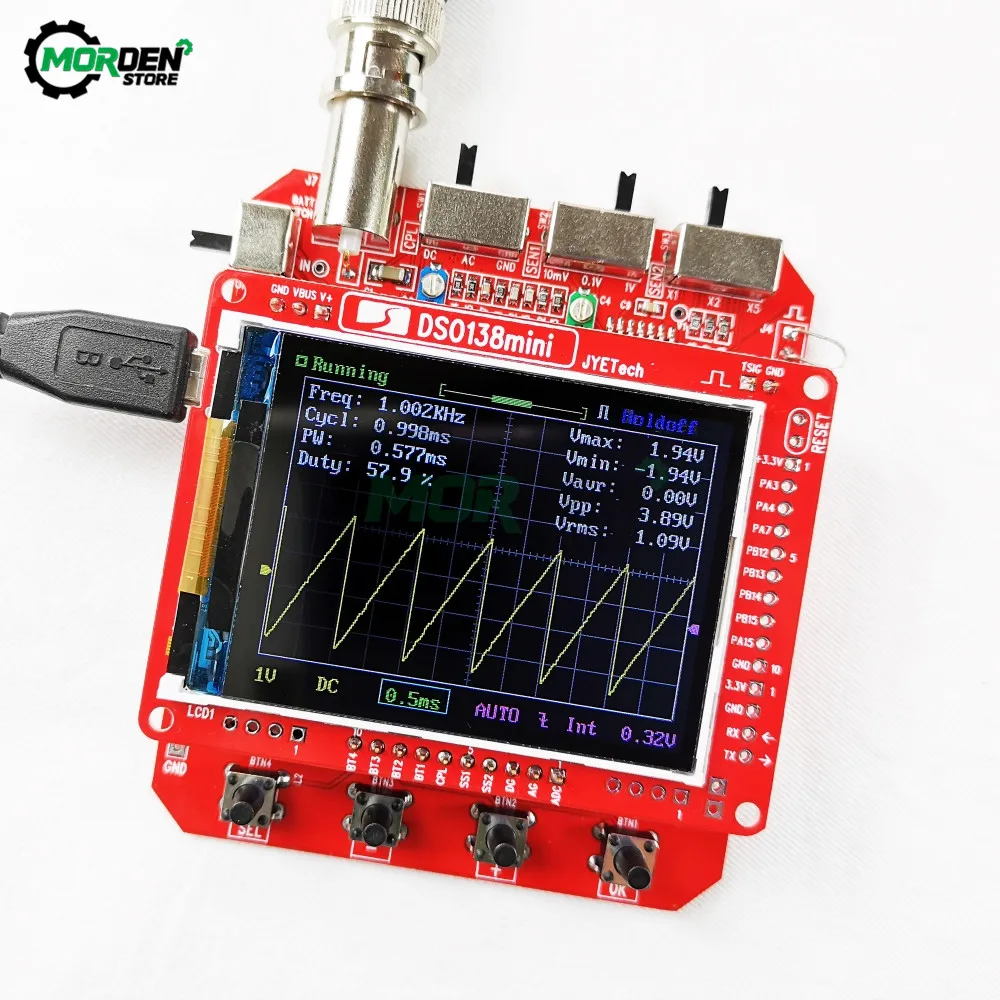

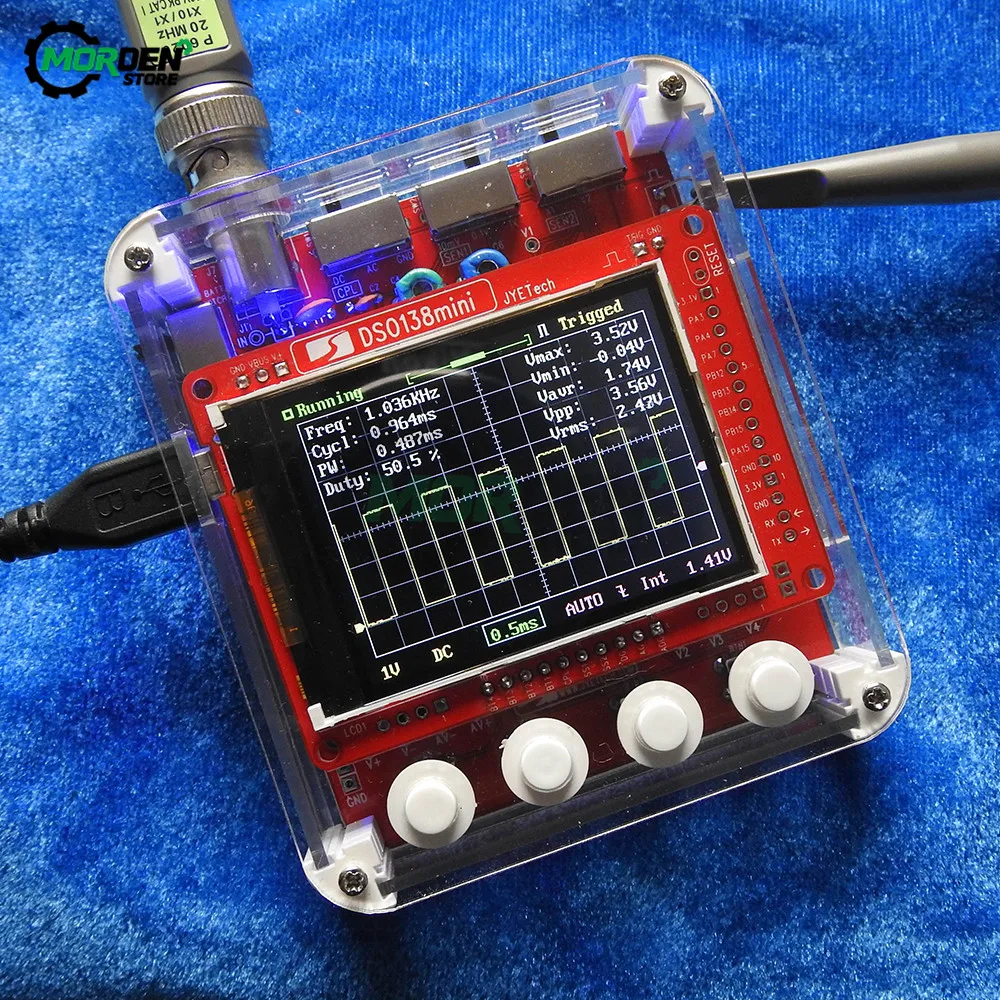

В этом наборе цифрового осциллографа используется процессор ARM Cortex-M3 и экран 2,4 дюйма TFT. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, макс./мин./средний/пиковые/виртуальные значения. Этот повышающий преобразователь отлично подходит для комплекта осциллографа. Его можно подключить напрямую к материнской плате (не входит в комплект), сделать осциллограф портативным осциллографом для лучшего использования.
Особенности:

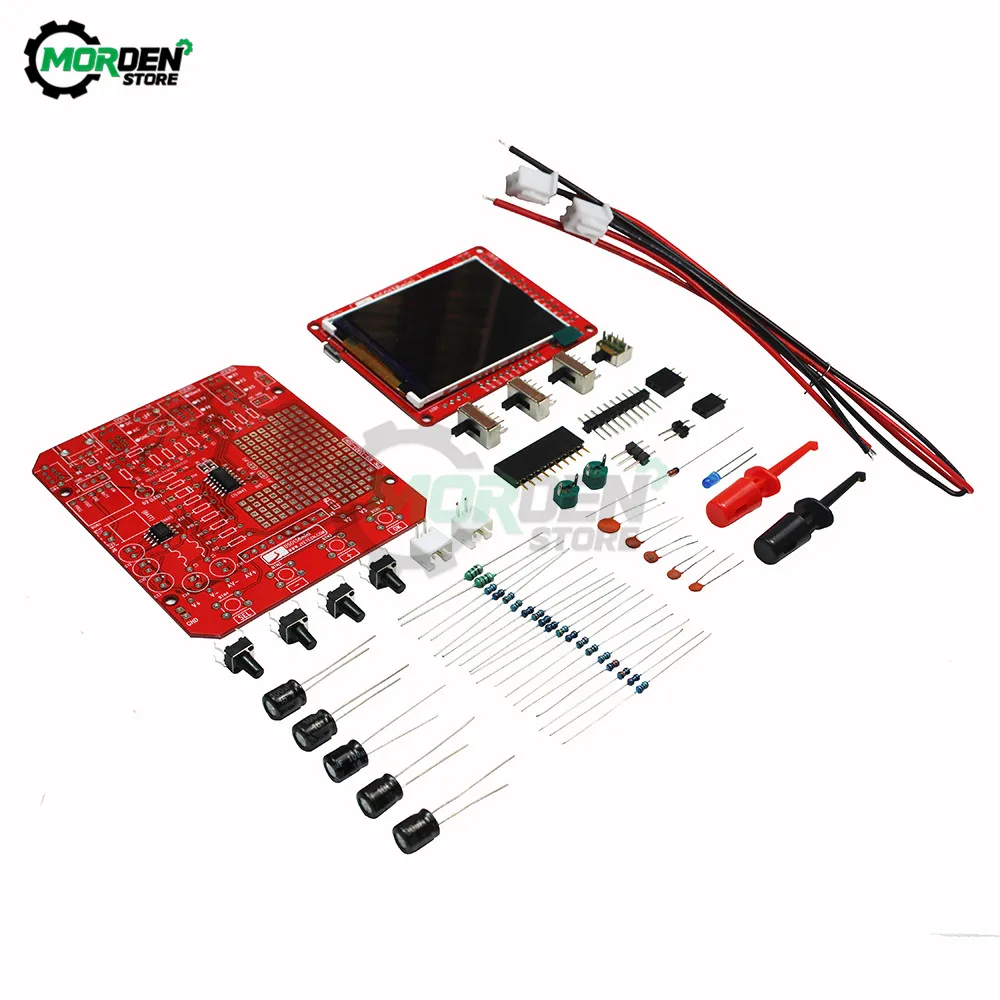

Набор для творчества:

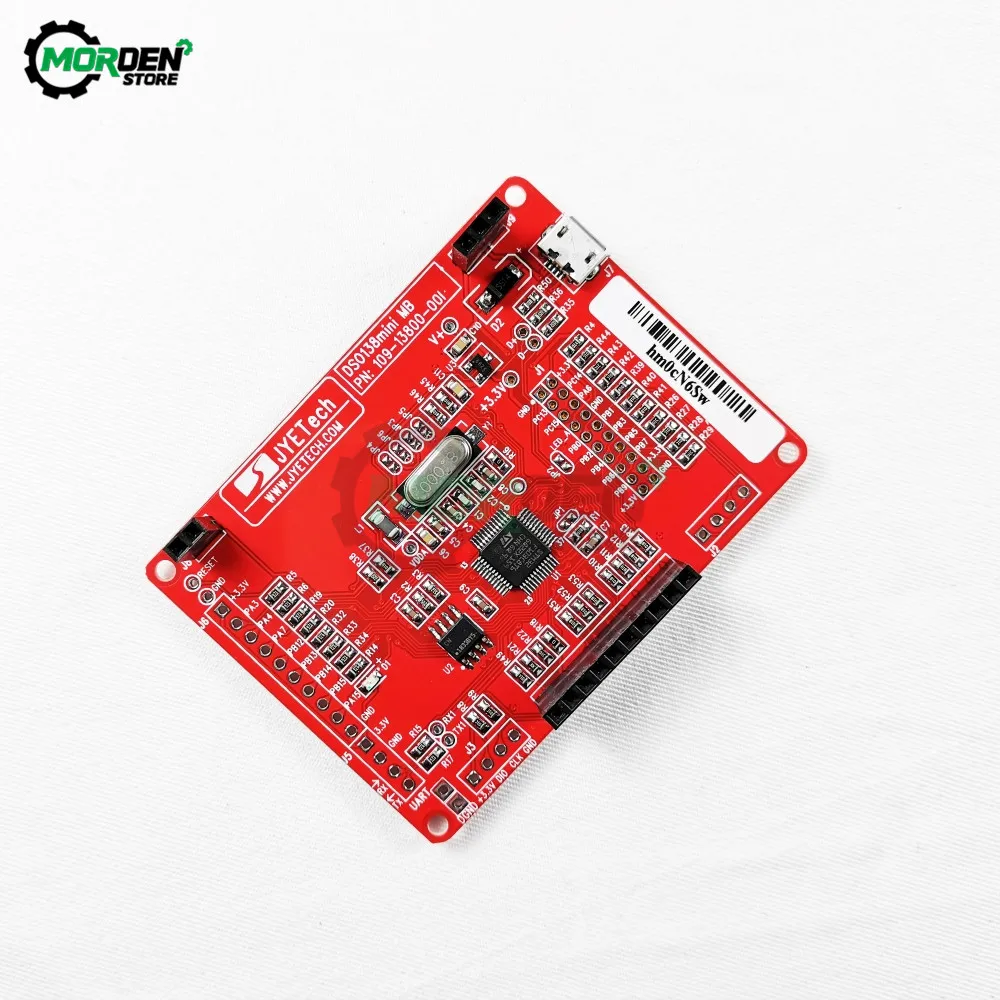

В этом комплекте используется процессор ARM Cortex-M3 (STM32F103C8) и 2,4 дюймовый цветной TFT-дисплей, может использоваться в качестве макетной платы ARM test.
Может быть вторичная Разработка на основе этого набора, например, его можно заменить на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение с инструкциями.
С автоматическим, регулярным и однократным режимами, легко захватывает мгновенную форму волны.
Доступен подъем или падение края триггера.
Наблюдаемый предыдущий сигнал триггера (отрицательная задержка).
Может заморозить в любое время отображение формы волны (функция HOLD).
Работает на 1 Гц/3,3 В квадратно-волновом тестовом источнике сигнала.
С цифровым дисплеем параметров волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./средний/пик-пик/виртуальные значения.
Функция сохранения сигналов: не потеряет форму сигнала после выключения питания.
Обнаружение короткого замыкания и разомкнутого замыкания: помогает пользователю выяснить ошибку пайки.
Функция распознавания TFT-контроллера.
SMD был припаян, больше подходит для начинающих электронных устройств.
Входная мощность: 9 В постоянного тока (адаптер питания в комплект не входит)
Максимальная частота дискретизации в реальном времени: 1 мс
Точность: 12 бит
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0 -200 кГц
Вертикальная чувствительность: 10 мВ/дел-5 В/дел (1-2-5 прогрессивный способ)
Регулируемое вертикальное смещение с инструкциями
Входное сопротивление: 1 МОм
Максимальное входное напряжение: 50Vpp (зонд 1:1), 400Vpp (зонд 10:1)
Режимы связи включают DC/AC/GND
Горизонтальный временной базовый диапазон: 10 мкс/дел-50 с/дел (1-2-5 прогрессивный способ)
С автоматическим, регулярным и однократным режимами, легко захватывает мгновенную форму волны
Доступен поднимающийся или падающий край триггера
Регулируемое положение уровня триггера и с инструкциями
Наблюдаемый сигнал триггера до (отрицательная задержка)
Может заморозить в любое время отображение формы волны (функция HOLD)
Поставляется 1 Гц/3,3 В квадратный волновой тестовый источник сигнала
