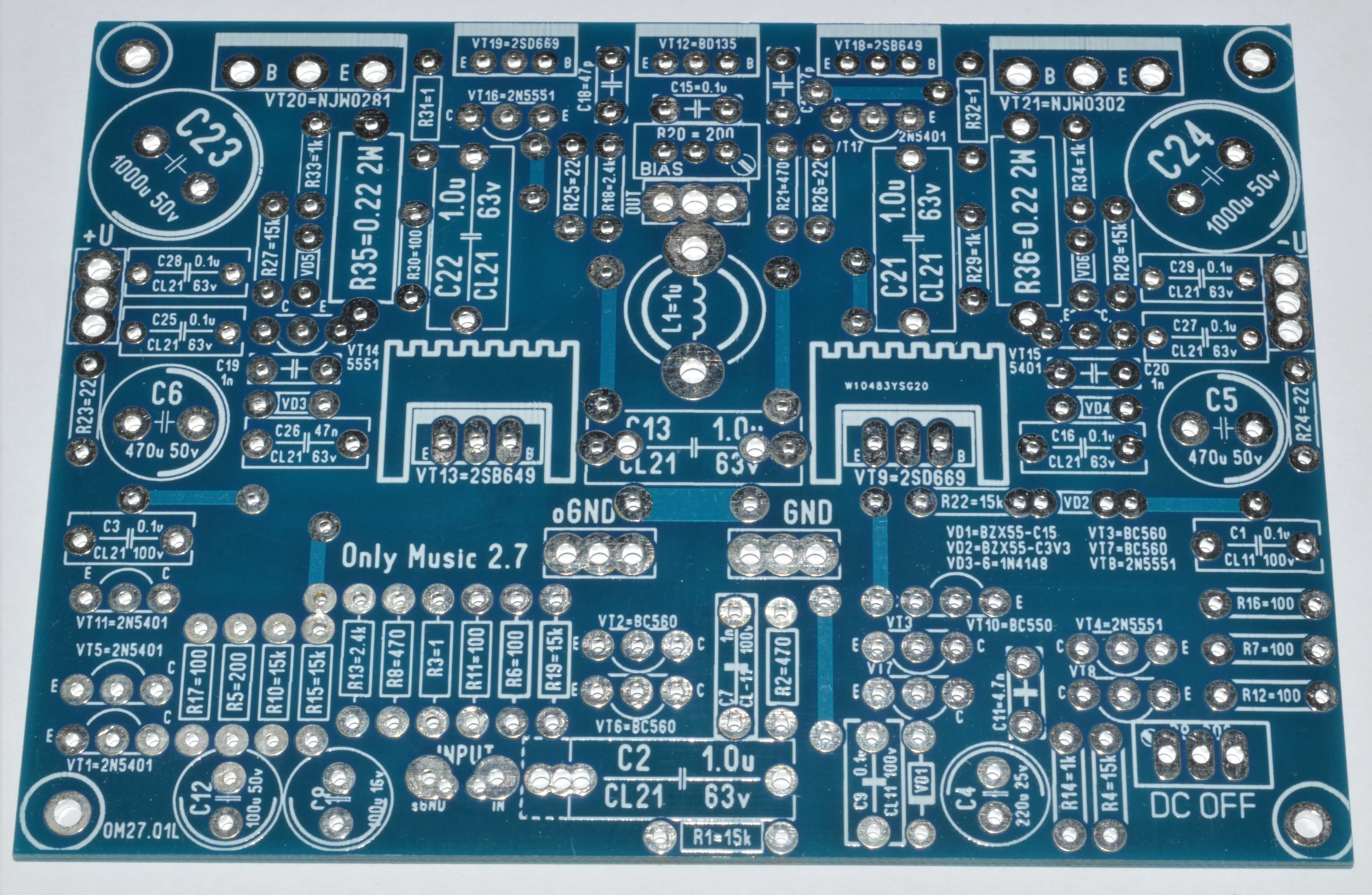

Плата (без деталей) для самостоятельной сборки Транзисторного Усилителя Only Music 2.7 мощностью 120 Вт на нагрузке 4 ом. Допустимо питание от +/-20 до +/-48В
Список необходимых деталей:
Транзисторы:• VT1, VT5, VT11, VT15, VT17 – 2N5401 – 5 шт.• VT2, VT3, VT6, VT7 – BC560 – 4 шт.• VT4, VT8, VT14, VT16 – 2N5551 – 4 шт.• VT9, VT19 – 2SD669 – 2 шт.• VT10 – BC550 – 1 шт.• VT12 – BD135 – 1 шт.• VT13, VT18 – 2SB649 – 2 шт.• VT20 – NJW0281 – 1 шт.• VT21 – NJW0302 — 1 шт.Диоды, стабилитроны:• VD1 – BZX55-C15 – 1N4744 стабилитрон на 15V — 1 шт.• VD2 – BZX55-C3V3 – 1N4728 стабилитрон на 3,3V — 1 шт.• VD3, VD4, VD5, VD6 – 1N4148 – 4 шт.Резисторы:• R1, R4, R10, R15, R19, R22, R27, R28 – 15k – 8 шт.• R2, R8, R21 – 470R – 3 шт.• R3, R31, R32 – 1R – 3 шт.• R5 – 200R – 1 шт.• R6, R7, R11, R12, R16, R17, R30 – 100R – 7 шт.• R9, R20 – TrimPot 200R – подстроечный резистор многооборотный — 2 шт.• R13, R18 – 2k4 – 2 шт.• R14, R29, R33, R34 – 1k – 4 шт.• R23, R24, R25, R26 – 22R – 4 шт.• R35, R36 – 0R22 / 2W – 2 шт.• R37 – 10R / 1W SMD – 1 шт.• R38, R39 – 3R6 / 1W SMD – 2 шт.Конденсаторы:• C1, C3, C9 – 0,1mF/100V (CL11) – 3 шт.• C2, C13, C21, C22 – 1mF/63V (CL21) – 4 шт.• C4 – 220mF/25V электролит — 1 шт.• C5, C6 – 470mF/50V электролит — 2 шт.• C7 – 1n/100V (CL11) – 1 шт.• C8 – 100mF/16V электролит — 1 шт.• C11 – 4n7 – 1 шт.• C12 – 100mF/50V электролит — 1 шт.• C15 – 100n – 1 шт.• C16, C25, C27, C28, C29 – 0,1mF/63V (CL21) – 5 шт.• C17, C18 – 47pF – 2 шт.• C19, C20 – 1n – 2 шт.• C23, C24 – 1000mF/50V электролит — 2 шт.• C26 – 47n/63V (CL21) – 1 шт.Выходная катушка — 14...16 витков проводом 1,2мм, на оправке 8,5 мм бескаркасная.Сборку осуществляете самостоятельно
