Модуль синтезатора частоты Maxgeek LMX2595, алюминиевый сплав PLL 10M-20GHz HF, генератор микроволновых сигналов

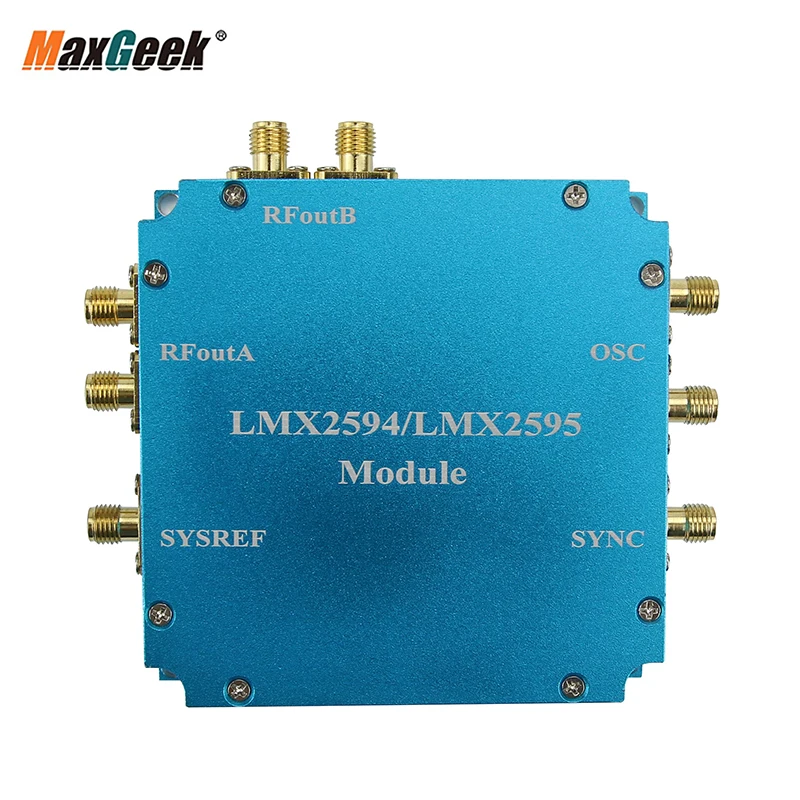

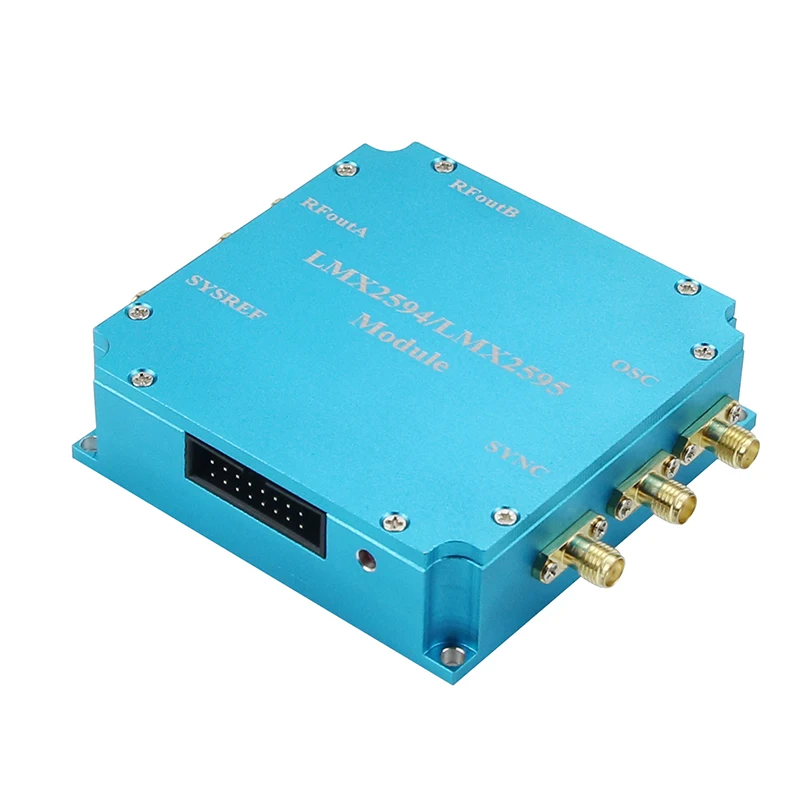

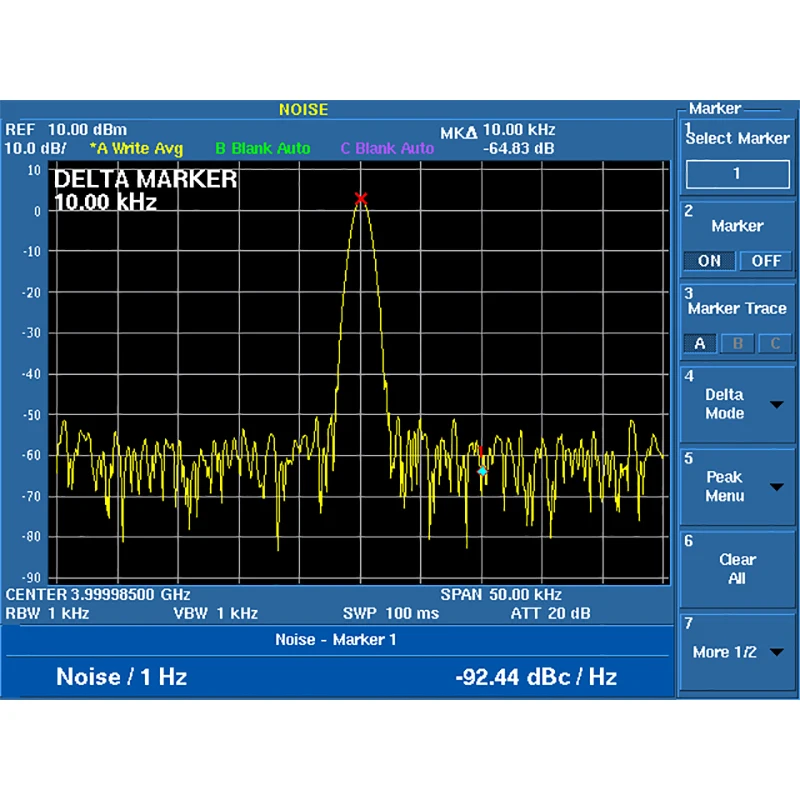

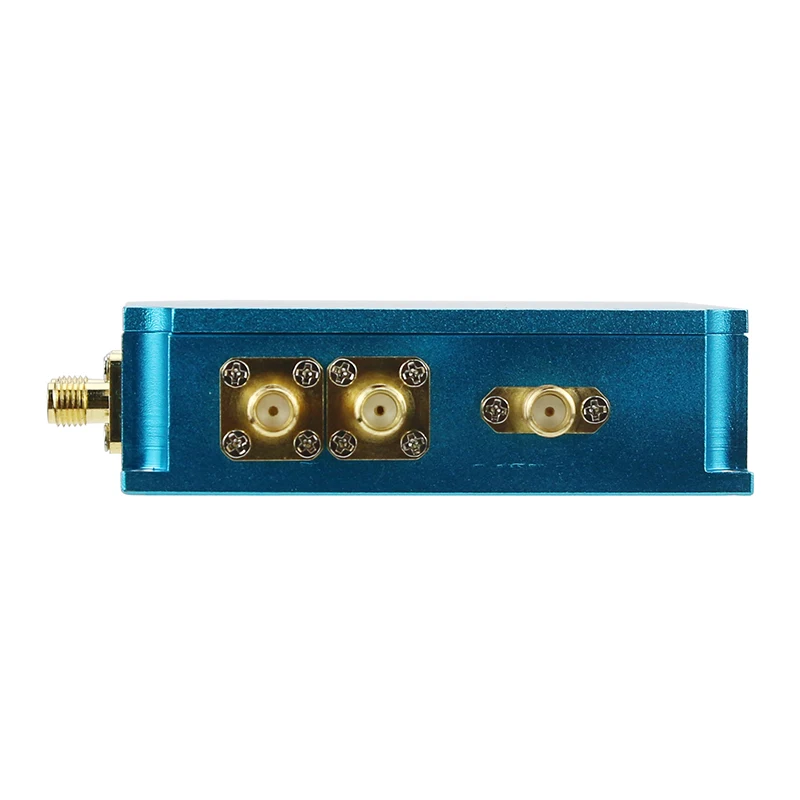

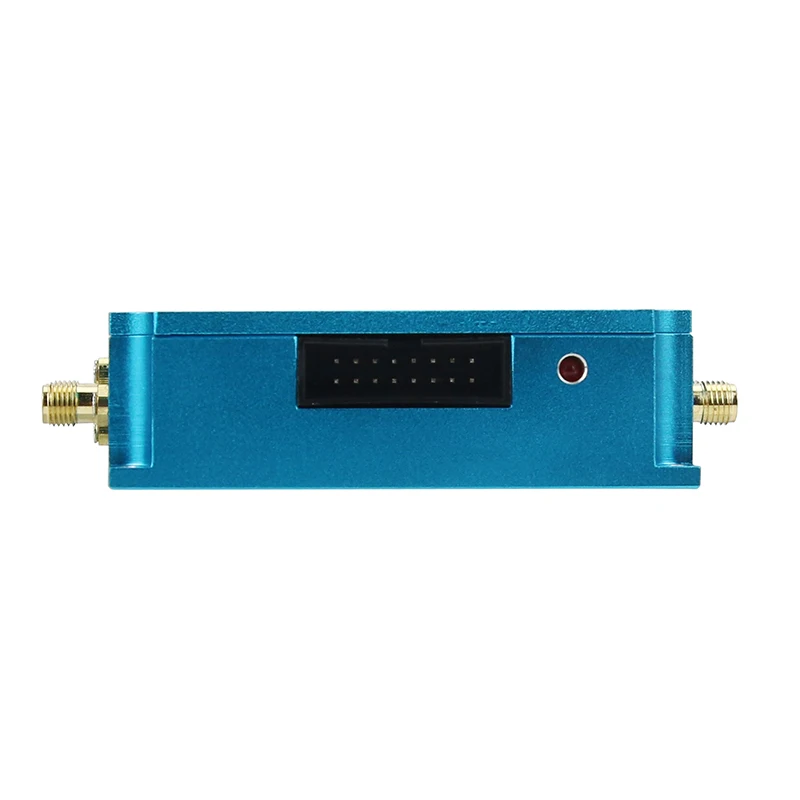

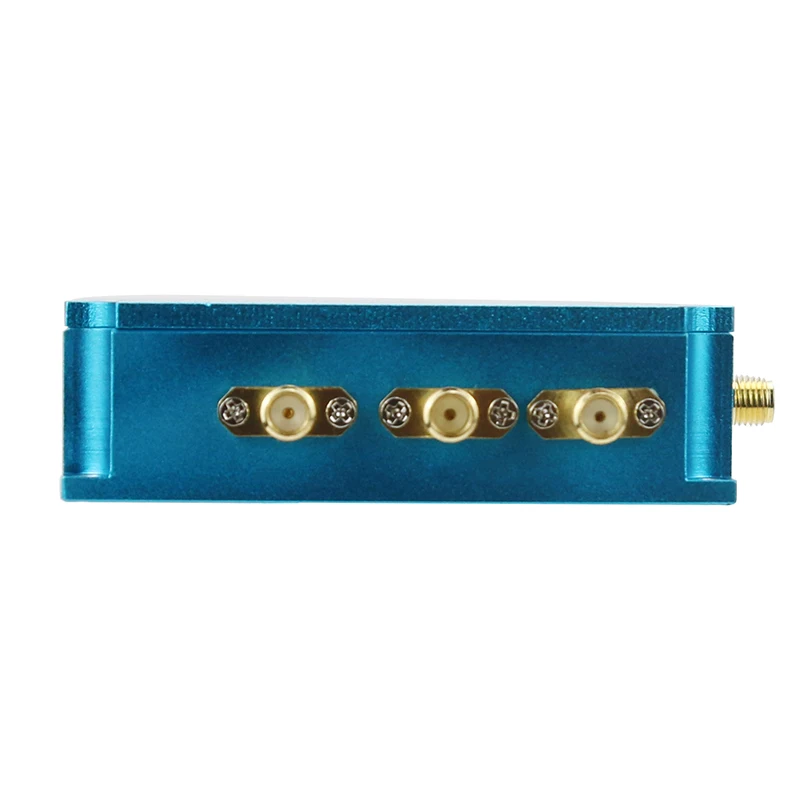

LMX2595 модуль частотного синтезатора из алюминиевого сплава PLL 10M-20GHz HF генератор микроволнового сигналаХарактеристики модуля:1. LMX2595 Частотный синтезатор платы развития построен старшими инженерами с полной ссылкой на дизайн официальной версии; PCB имеет красивый внешний вид, разумный макет и дизайн, и изготовлен из изысканных материалов;2. Внешний модуль управления IO в основном внешний, и в основном совместим с интерфейсом официальной оценочной платы;3. Внешние сигнальные выводы модуля: Выходной сигнал: RFA's A & B, RFB's A & B. Входной сигнал: sysrefresq, SYNC, clock Input A & B (некоторые компоненты платы PCB должны быть настроены для внешних часов);4. Опциональная официальная плата управления, вы можете использовать официальное программное обеспечение управления для управления модулем LMX2595 через USB, который может реализовывать функции частоты точки и частоты развертки;5. Модуль также имеет соответствующий корпус из алюминиевого сплава, который может играть эффективный защитный эффект;6. Мощность поставляемый режим: 3,3 V (нет регулятора IC внутри модуля).Модуль протестированные формы сигнала:0-8G спектрограмма, сигнал 4 ГГцТест фазового шума, сигнал 4 ГГцСигнал 5 ГГцСигнал 4 ГГцСигнал 6 ГГцСигнал 7 ГГцПрименение модуля:1. 5G и миллиметровая волна беспроводной инфраструктурой2. Испытательное и измерительное оборудование3. Радар4. MIMO5. Фазированная антенна и формирование пучка6. Высокоскоростной преобразователь данных (поддержка JESD204B)Посылка включает в себя:-1 комплект модуля частотного синтезатора

-Дополнительная часть: официальная плата управления USBВнимание:Предоставьте схему схемы (PDF), официальное программное обеспечение управления и соответствующие материалы. Нет соответствующей программы MCU.Характеристики продукта:* 10 МГц до 20 ГГц Выходная частота* -110dBc/Гц Фазовый шум в чехол 100 кГц офсетная частота и 15 ГГц переноска* При температуре не выше 7,5 ГГц, с 45fs амплитудно-модулируемый сигнал дрожания (100 Гц до 100 МГц)* Программируемая Выходная мощность* Основные характеристики PLL* Фактор качества: -236dBc/Гц* Номинальный шум 1/f: -129dBc/Hz* Максимальная частота детектора фазы* Встроенный режим 400 МГц* 300 МГц фракционный режим* 32 бит фракционный N делителя* Устраняет целые границы шпоры с программируемыми входными мультипликаторами* Обеспечивает синхронизацию выходной фазы на нескольких устройствах* Поддерживает SYSREF с программируемой задержкой разрешения 9ps* Возможность увеличения частоты и создания chirp для приложений FMCW* Менее 20 & micro;s VCO скорость калибровки* 3,3 в одиночный источник питанияИнструкция по продукции:Высокопроизводительный Широкополосный синтезатор LMX2595 может генерировать любую частоту в диапазоне от 10 МГц до 20 ГГц. Встроенный doubler используется для генерации частот выше 15 ГГц. Высокопроизводительный PLL с качественным коэффициентом-236dBc/Hz и высокой частотой фазового детектора может достичь очень низкого Внутриполосного шума и интегрированного дрожания. Высокоскоростной N-разделитель не имеет прескалера, что значительно уменьшает амплитуду и количество шпоров. Есть также программируемый входной мультипликатор, который уменьшает шпор на целых границах.LMX2595 позволяет пользователям синхронизировать выход нескольких устройств и может использоваться в ситуациях, когда устанавливается, что требуется задержка между входом и выходом. Генератор частотной рампы может синтезировать до 2 пандусов в опции автоматического поколения рампы или ручной вариант для достижения максимальной гибкости. Алгоритм быстрой калибровки может ускорить частоту до более 20 & micro;s. LMX2595 добавляет поддержку для генерации или повторения SYSREF (соответствует стандарту JESD204B). Этот SYSREF является идеальным источником часов с низким уровнем шума для высокоскоростных преобразователей данных. В этой конфигурации предусмотрена тонкая регулировка задержки (разрешение 9ps), чтобы решить разницу в задержке отслеживания платы.Выходной драйвер в LMX2595 обеспечивает выходную мощность до 7 дБм, когда частота носителя составляет 15 ГГц. Устройство использует один 3,3 В источника питания и имеет встроенный LDO, что избавляет от необходимости для бортовой с низким уровнем шума LDO.
