Последнее обновление: 28.09.2024
Характеристики продукта

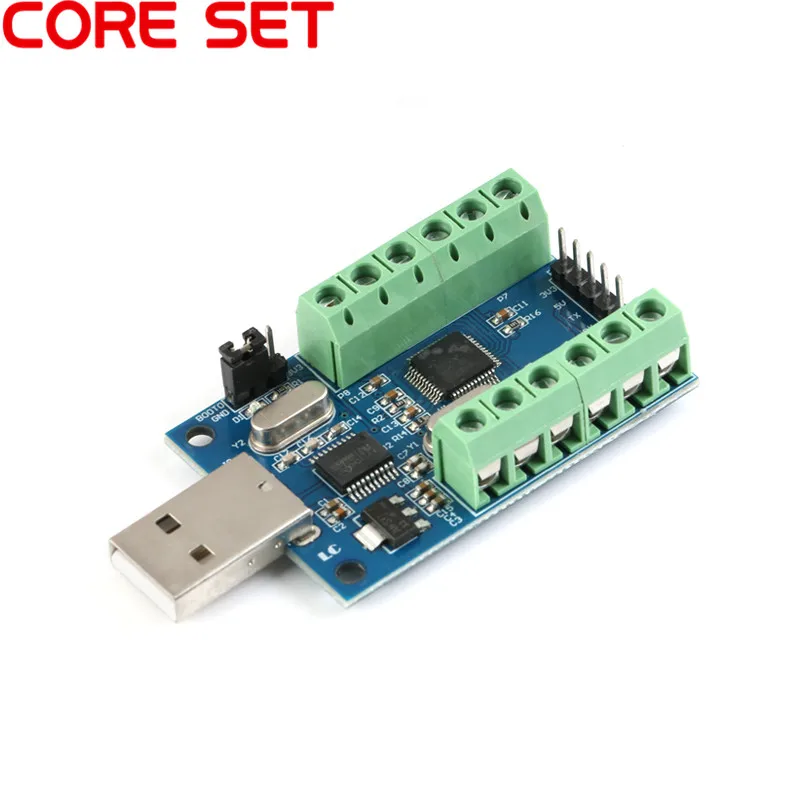

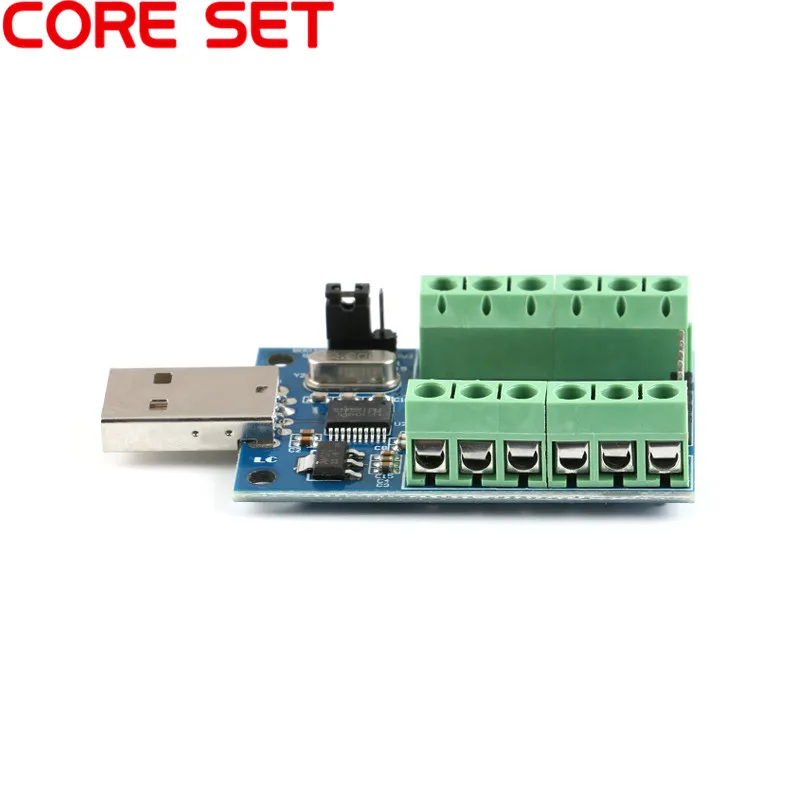

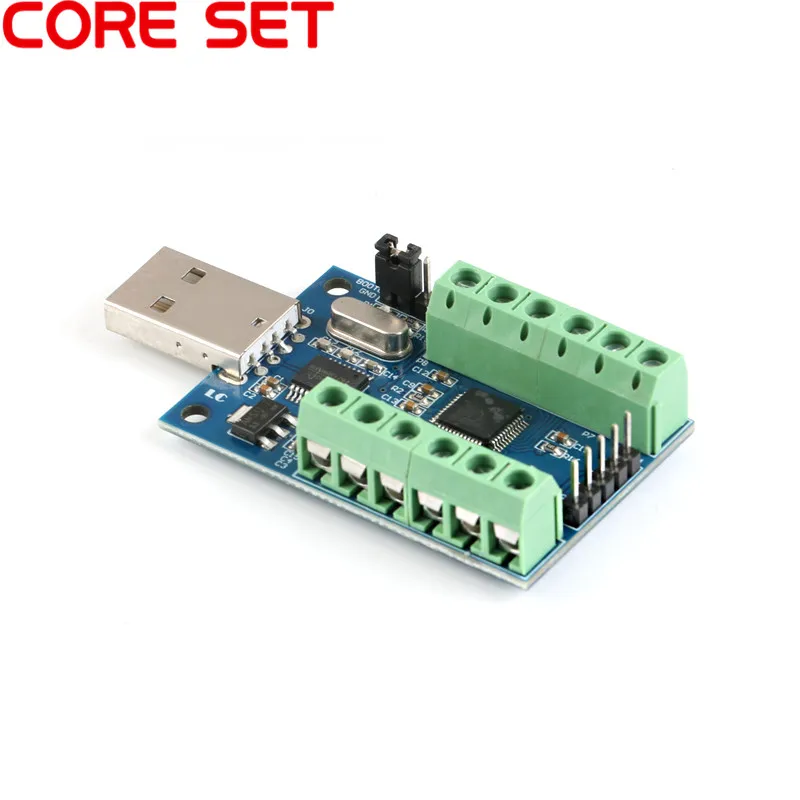

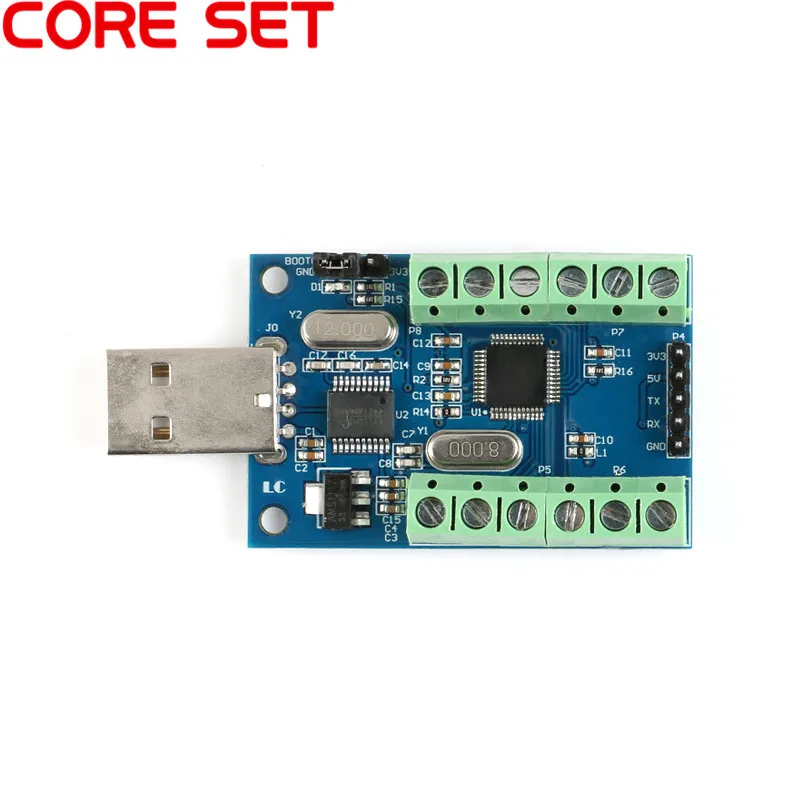

10-канальный модуль ADC использует в качестве ядра выборки внутренние 10-канальные ресурсы ADC серии STM32F103, И передает полученные данные выборки во внутреннюю память через STM32, чтобы снизить нагрузку на ЦПУ и повысить стабильность выборки AD. Точность, в то время как встроенный чип USB в последовательный порт может передавать данные на главный компьютер.
Параметры продукта

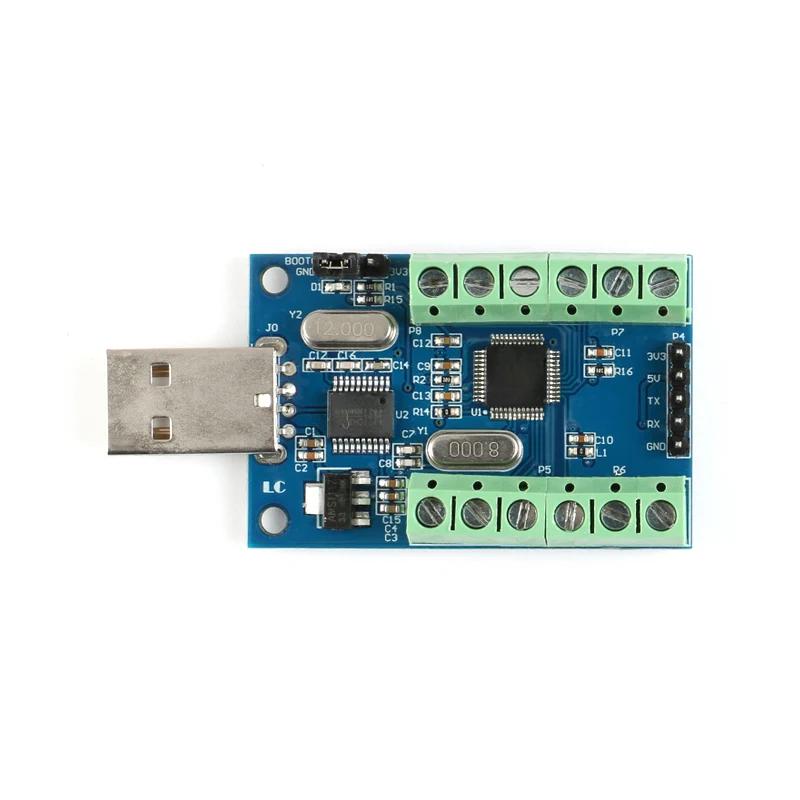

Встроенный главный чип STM32F103C8T6
Встроенный последовательный порт CH340 для USB-чипа, легко просматривать результаты выборки AD на ПК через USB-порт

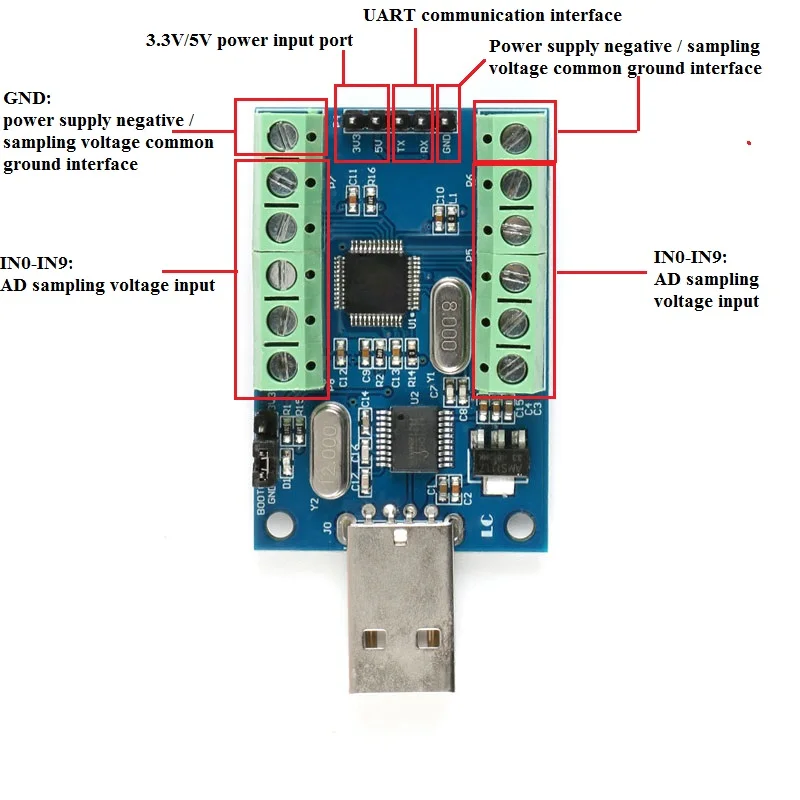

Зарезервированный интерфейс последовательной связи UART, может быть подключен к MCU
Аналоговый Входной канал, 10-канальный односторонний вход
Диапазон входного напряжения выборки: 0 ~ 3,3 В
Напряжение источника питания: 5 В/3,3 В
Разрешение: 12 бит (4096)
Размер платы: 50*33 мм
Инструкции по использованию
Если клиент хочет изменить исходный код, перепрограммируйте программу.

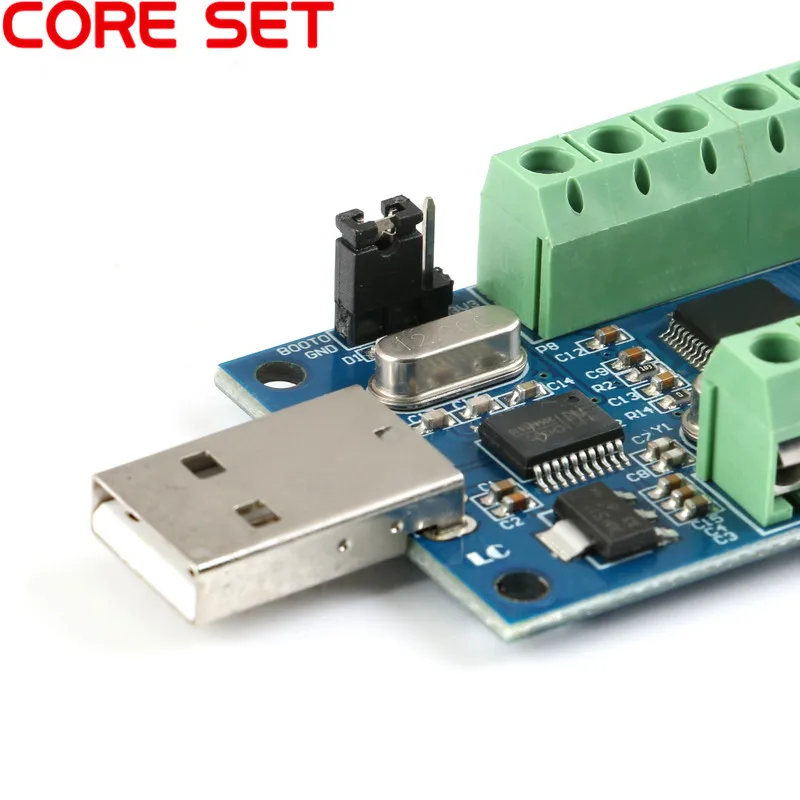

Метод следующий: вставьте модуль в USB-порт компьютера, вставьте колпачок перемычки в модуль до конца 3V3 (обратите внимание, что он должен быть подключен к GND после завершения программирования), Откройте программное обеспечение для программирования FlyMcu, откройте шестигранный файл, Установите номер порта и волну. Для соответствующих параметров, таких как специальная скорость, нажмите «начать программирование», затем используйте пинцет, чтобы зажать два конца конденсатора C9 (эквивалентно сбросу).

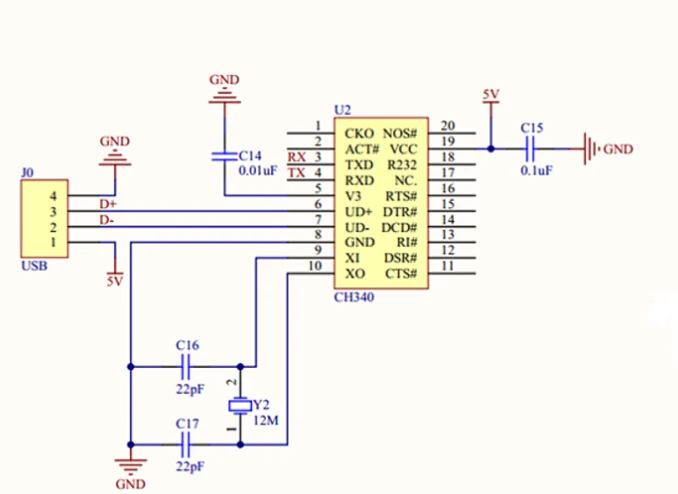

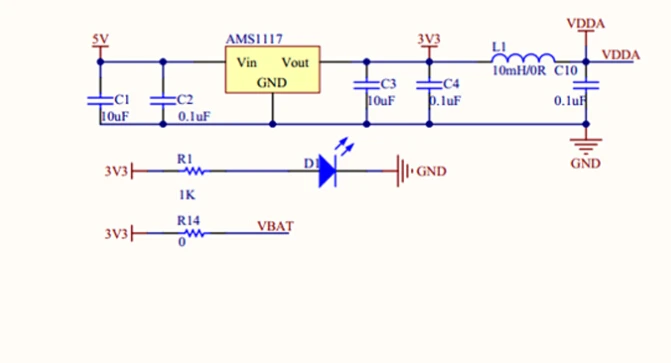

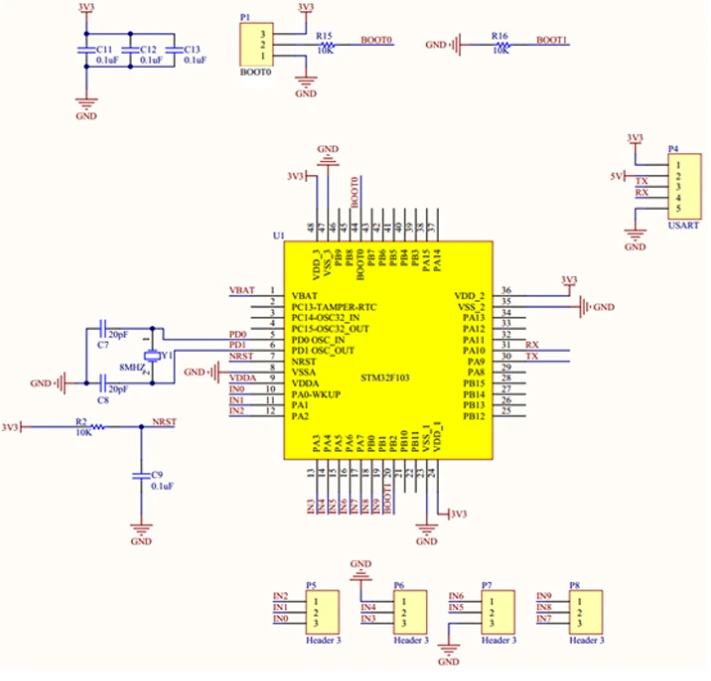

Схема
Меры предосторожности

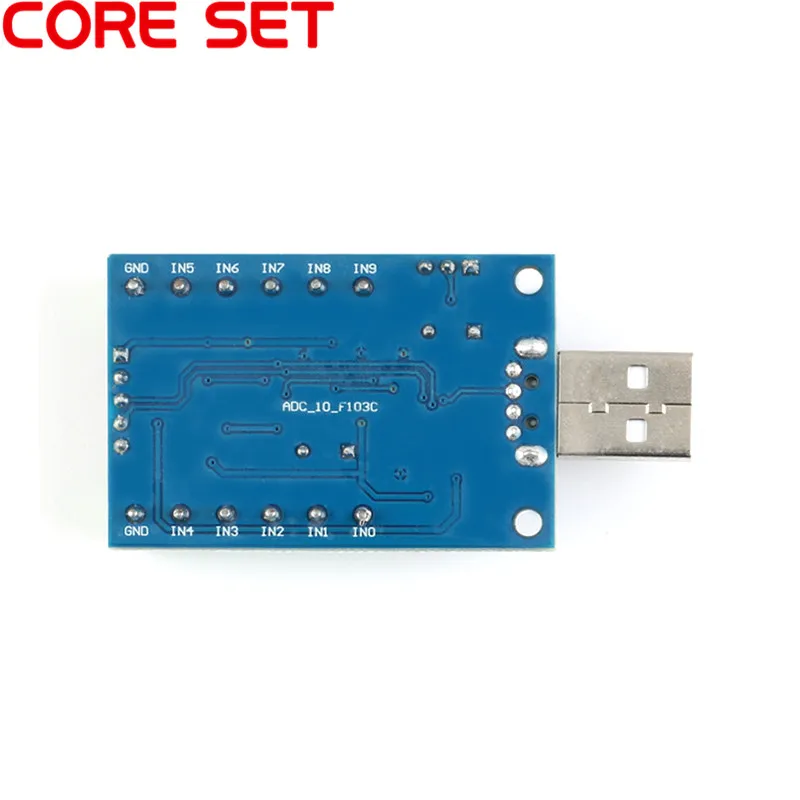

Клеммы входного напряжения выборки IN0-IN9 могут быть подключены или подключены только частично. Когда определенный канал не имеет входного напряжения выборки, выход канала имеет случайное значение, и неиспользованный порт также может быть изменен сам по себе в качестве обычного порта ввода/вывода.
Используемое напряжение не должно превышать 3,3 В, иначе есть вероятность повреждения чипа.
