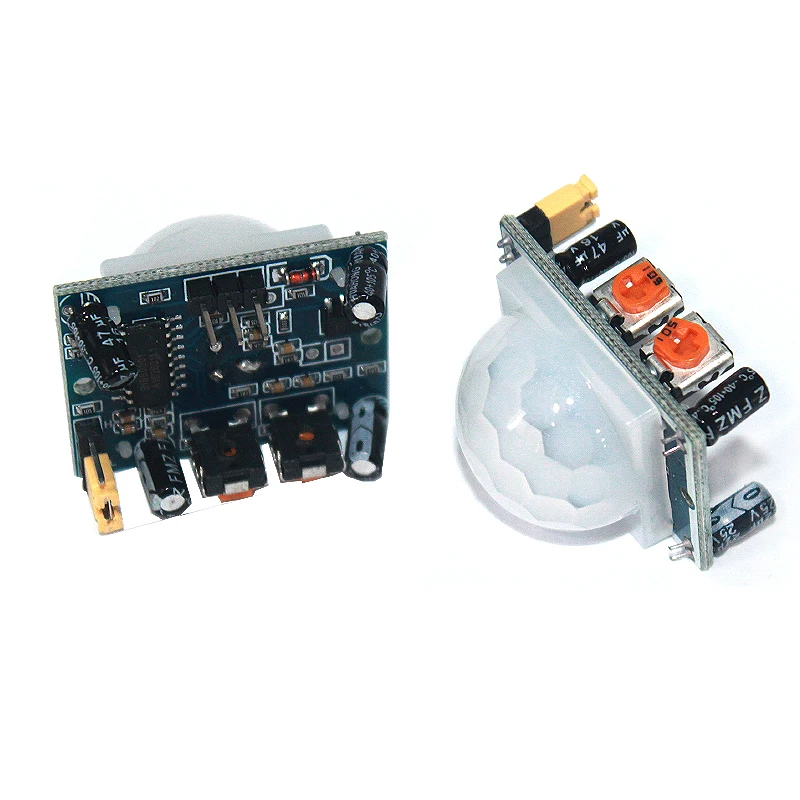

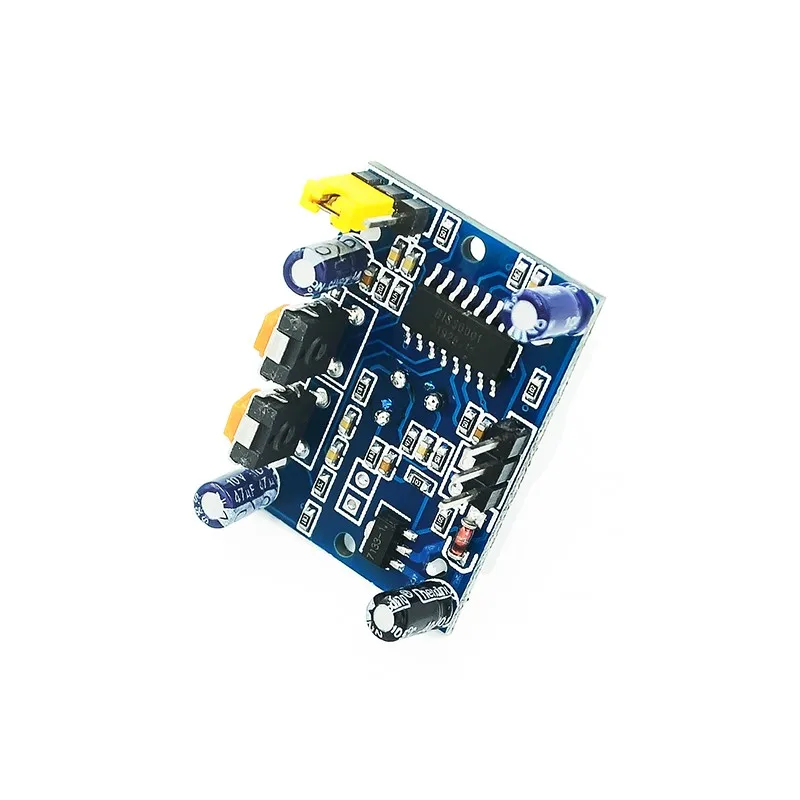

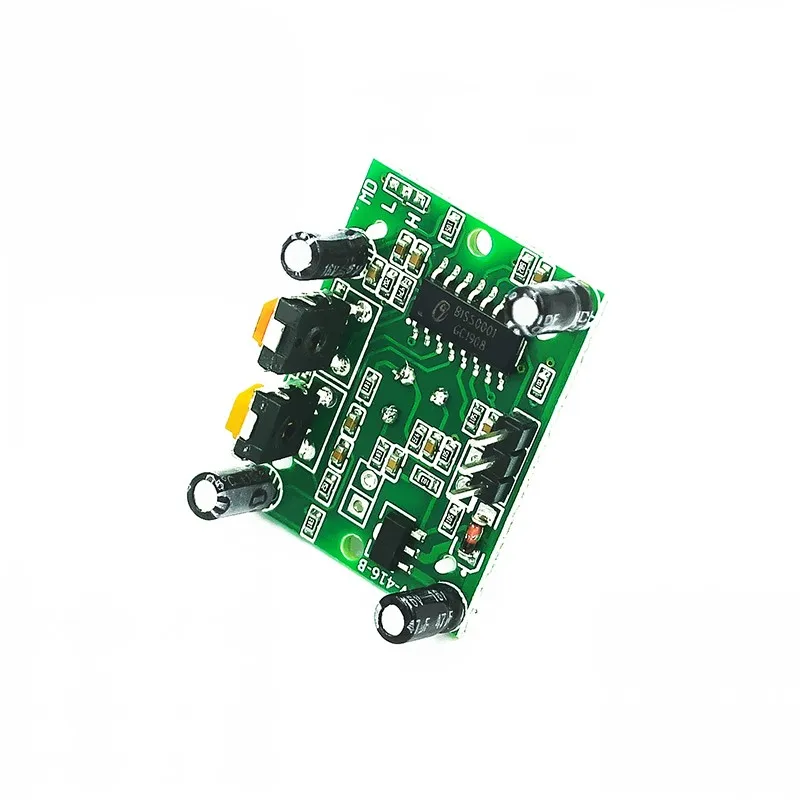

1 шт.лот HC-SR501 Регулировка ИК пироэлектрический инфракрасный датчик движения PIR детектор модуль для arduino для raspberry pi наборы

Функциональные особенности:

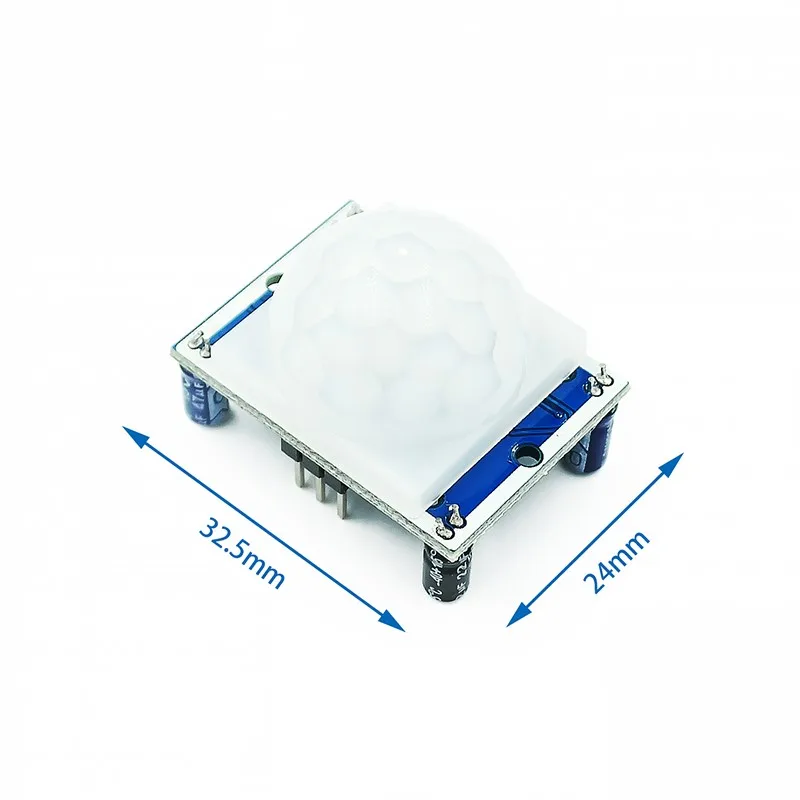

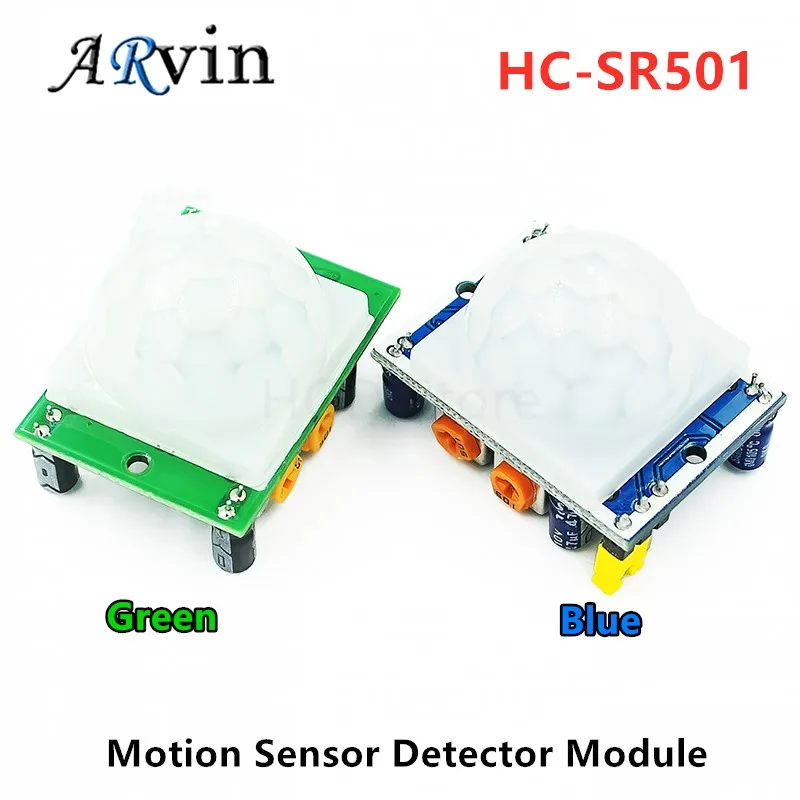

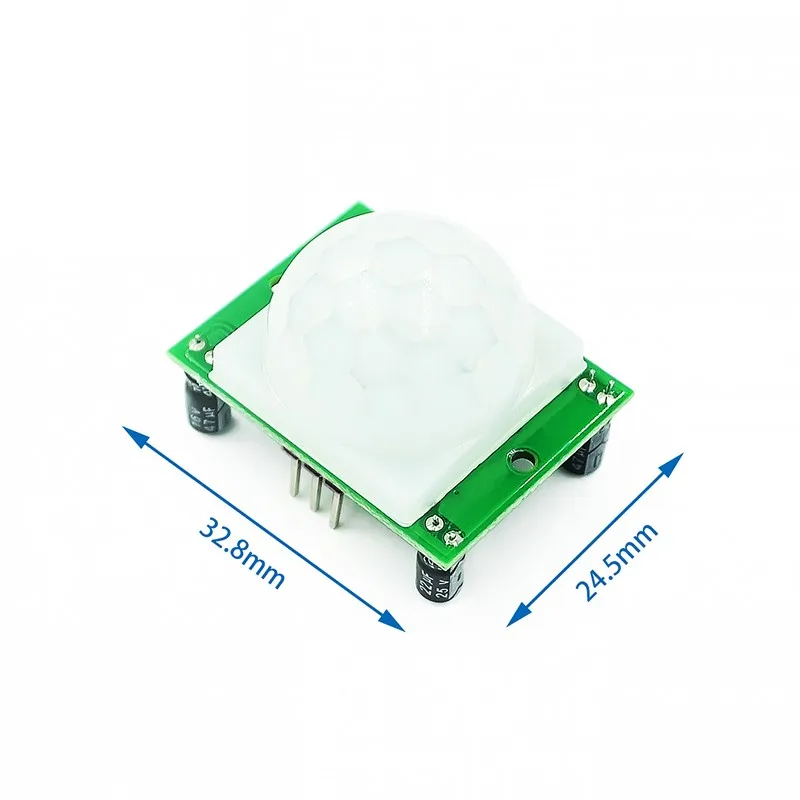

1. Стандартный Размер товара: черный, серый. Стандартный размер товара.

1. Полная автоматическая индукция: когда кто-то входит в диапазон индукции, высокий уровень ввода; Когда кто-то покидает диапазон индукции, автоматическая задержка закрытия высокого уровня. Низкий уровень выхода.

2. ():, 。

2. Светочувствительный контроль (опционально): модуль имеет зарезервированное положение и может быть установлен с светочувствительным управлением, который не будет чувствоваться днем или при сильном светильник щении. Светочувствительное управление-это дополнительная функция. Фоточувствительное сопротивление не устанавливается на заводе. При необходимости Приобретите светочувствительный резистор отдельно и установите самостоятельно.

3.: l, h.,

3. Два режима триггера: l невозможно повторить, h можно повторить. Можно выбрать перемычку, по умолчанию-h.

A.,

А. Режим неповторяемого триггера: после высокого уровня индукционного выхода выход автоматически изменится с высокого уровня на низкий, как только закончится время задержки.

B., ()

Б. Повторяемый Режим триггера: То есть после высокого уровня индукционного выхода, в период задержки, если человеческое тело активно в своем диапазоне индукции, его выход будет оставаться высоким до тех пор, пока человек не уйдет, а затем задерживается изменение высокого уровня на низкий (Индукционный модуль обнаруживает тело человека) после каждой активности тела автоматически откладывается период задержки, И время последнего действия принимается в качестве отправной точки времени задержки.

4. (): 。

4. С временем блокировки индукции (настройки по умолчанию: 3-4 секунды): индукционный модуль может устанавливать время блокировки сразу после каждого индукционного выхода (высокий уровень становится низким), во время которого датчик не получает индукционного сигнала. Эта функция может реализовать интервал работы (время индукции на выходе и время блокировки), И может применяться для устройств с интервалом обнаружения; В то же время эта функция может эффективно подавлять все виды помех в процессе переключения нагрузки.

5.: 5V 5 в постоянного тока 20 в

5. Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию составляет 5 в постоянного тока до 20 в

6.: 65,

6. Микро-потребление энергии: ток покоя 65 Микроампер, особенно подходит для сухих электрических изделий на аккумуляторах.

7.:

7. Выходной сигнал высокого уровня: удобно соединяться с различными схемами.

Инструкции:

1 пара, 0-3,

1. После включения индукционного модуля есть около одной минуты инициализации. В это время модуль Выводит сигнал 0-3 раза с интервалом и войдет в режим ожидания через одну минуту.

2.,

2. Старайтесь избегать светильник и других источников помех, чтобы направлять линзу на поверхность модуля на коротком расстоянии, чтобы избежать появления сигналов помех и неправильной работы.

,

Отсутствие ветра, ветер также создает помехи для датчика.

3.,, bbbbbbbb

3. Двойной зонд используется в индукционном модуле, окно зонда прямоугольное, а двойное (A и b) расположено на обоих концах более длинного направления, когда тело человека слева направо

, 、,,

Или при ходьбе справа налево, есть различия во времени и расстоянии инфракрасного спектра до двоичного. Чем больше разница, тем чувствительнее индукция

,,

Когда голова проходит сверху вниз или снизу вверх, двойной элемент не может определить изменение расстояния инфракрасного спектра, и нет разницы, поэтому индукция не чувствительна или не работает; Поэтому при установке датчика, Направление двойного элемента зонда должно быть как можно параллельно направлению большинства человеческих видов деятельности, чтобы обеспечить последовательное перемещение человеческого тела при прохождении мимо

.,,

Зонд индуцируется двумя элементами. Для увеличения диапазона углов срабатывания модуль использует Круглый Объектив, что также имеет смысл для зонда со всех сторон, но левая и правая стороны все еще чувствительны

、,

Тем не менее, по сравнению с верхним и нижним направлениями, дальность срабатывания больше, а чувствительность сильнее, поэтому вышеуказанные требования следует соблюдать, насколько это возможно во время установки.
