PP110-13-34 ручной транслятор раздвижные этап транслятор линейной стадии

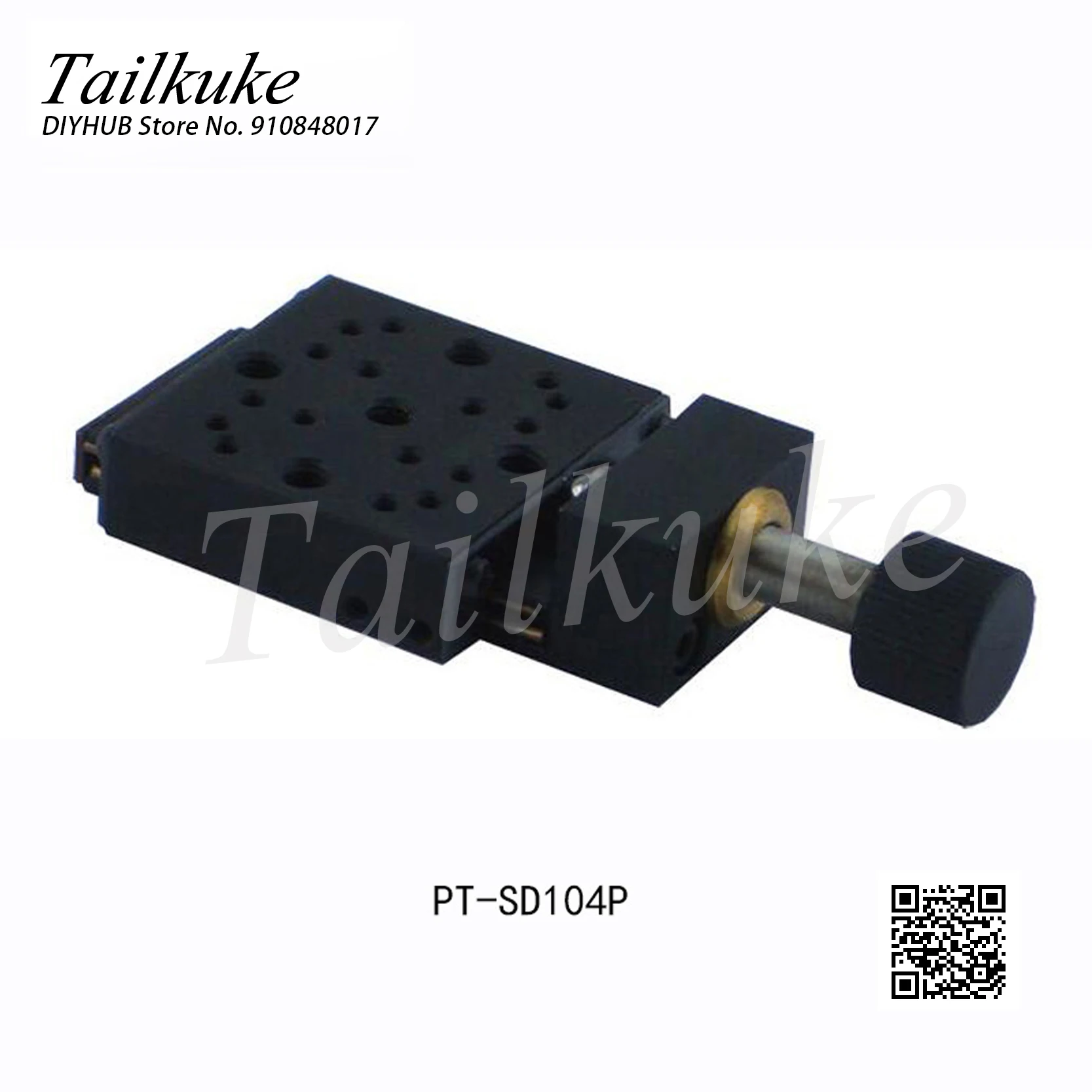

Таблица точного ручного перевода: PT-SD104P

■Characteristic:

■Направляющая-это линейный шариковый подшипник, стальной стержень, нагрузка на светильник

■Прецизионное механическое основание и стол, делают стол прямым, отклонением, шагом, параллелизм движения в определенном диапазоне точности

■Регулировка смещения определяется тонкой шлифовальной резьбой

■Микропитание стола с микро-регулировкой

■Пара тонкой регулировки резьбы находится в центре стола перевода, простота в эксплуатации

■Возврат пружины принимается, устранение осевого зазора

■ Установочные отверстия со стандартным отверстием, распределенным на столе и основании, простая установка и комбинация

■Он может образовывать многомерную Регулировочная рама с другими сериями столов смещения

Модель

PT-SD104P

Размер платформы

34 мм × 34 мм

Режим вождения

Пара тонкой регулировки резьбы

Положение привода

Центральный привод

Путешествие

13 мм

Регулировка zMinor

1μ

Форма направляющей

Точный шлифовальный стальной стержень с линейным шариком

Подшипник нагрузки

2 кг

Прямолинейность

20μ

Отклонение

80 ″

Шаг

60 ″

Таблица параллелизма

30μ

Параллелизм движения

30μ

Мертвый вес

0,05 кг

Материаловедение

Дюралюмин

Обработка поверхности

Анодированный черный

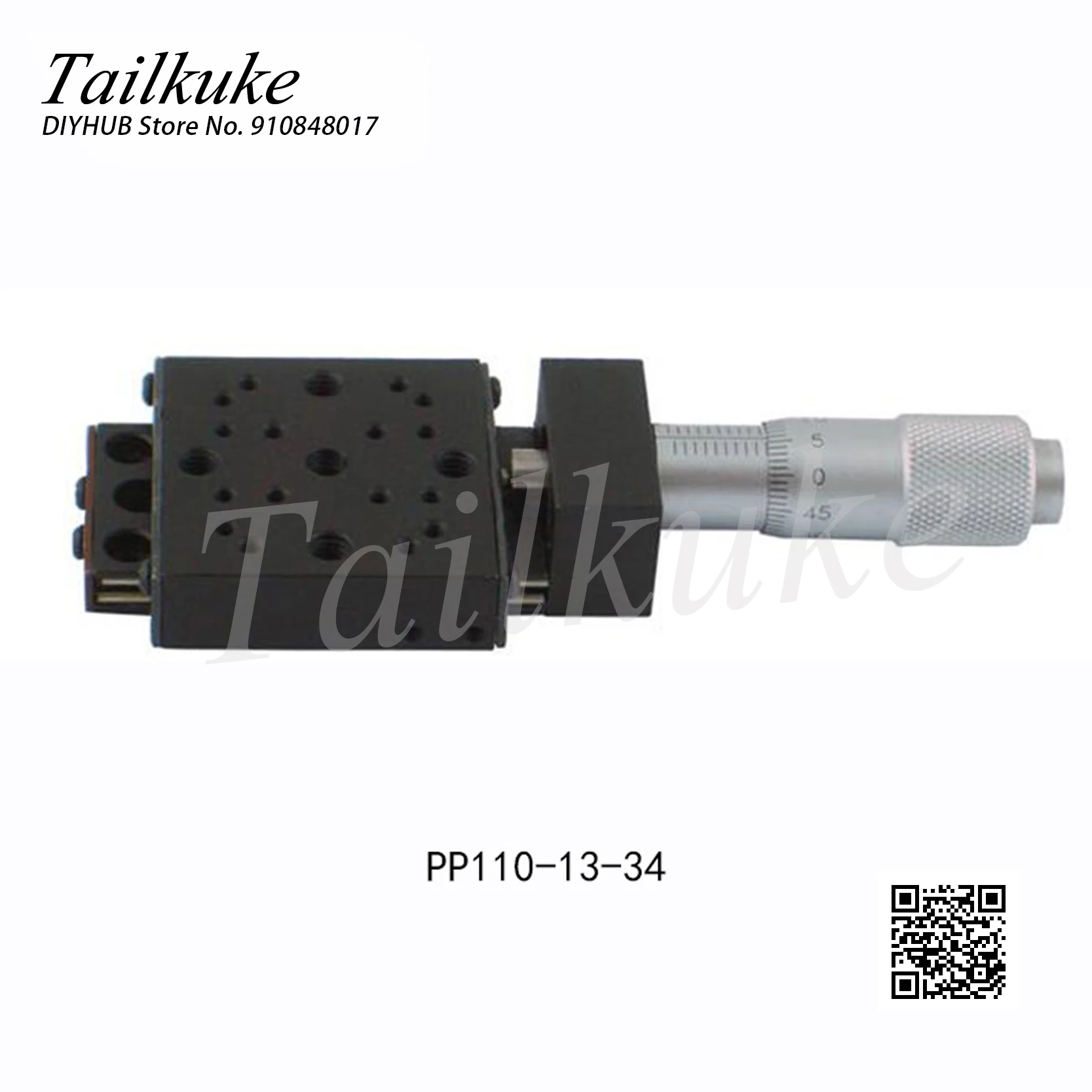

Таблица точного ручного перевода: PP110-13-34

■Characteristic:

■Направляющая-это линейный шариковый подшипник, стальной стержень, нагрузка на светильник

■Прецизионное механическое основание и стол, делают стол прямым, отклонением, шагом, параллелизм движения в определенном диапазоне точности

■Регулировка смещения определяется микрометровой головкой

■Головка микрометра находится в центре стола перевода, простота в эксплуатации

■Возврат пружины принимается, устранение осевого зазора

■ Установочные отверстия со стандартным отверстием, распределенным на столе и основании, простая установка и комбинация

■Он может образовывать многомерную Регулировочная рама с другими сериями столов смещения

Модель

PP110-13-34

Размер платформы

34 мм × 34 мм

Режим вождения

Головка микрометра

Положение привода

Центральный привод

Путешествие

13 мм

Минимальная шкала

10 МК

Точность

5μ

Минимальная регулировка

2μ

Форма направляющей

Точный шлифовальный стальной стержень с линейным шариком

Подшипник нагрузки

2 кг

Прямолинейность

20μ

Отклонение

80 ″

Шаг

60 ″

Таблица параллелизма

30μ

Параллелизм движения

30μ

Мертвый вес

0,07 кг

Материаловедение

Дюралюмин

Обработка поверхности

Анодированный черный

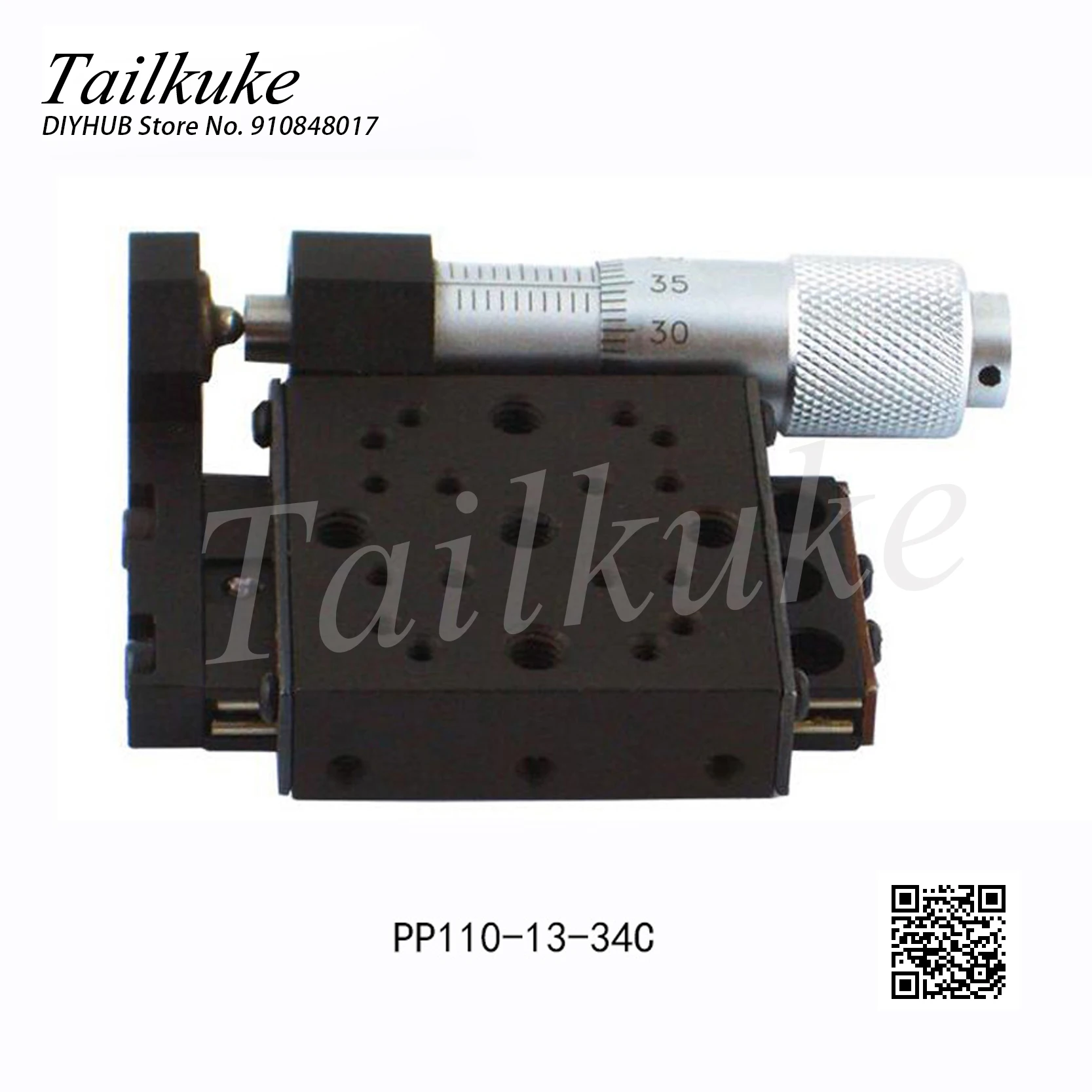

Таблица точного ручного перевода: PP110-13-34C

■Характеристика: ■направляющая-это линейный шариковый подшипник, стальной стержень, нагрузка на светильник

■Прецизионное механическое основание и стол, делают стол прямым, отклонением, шагом, параллелизм движения в определенном диапазоне точности

■Регулировка смещения определяется микрометровой головкой

■Головка микрометра помещается сбоку на стол перевода, более компактная структура

■Возврат пружины принимается, устранение осевого зазора

■ Установочные отверстия со стандартным отверстием, распределенным на столе и основании, простая установка и комбинация

■Он может образовывать многомерную Регулировочная рама с другими сериями столов смещения

Модель

PP110-13-34C

Размер платформы

34 мм × 34 мм

Режим вождения

Головка микрометра

Положение привода

Боковой привод

Путешествие

13 мм

Минимальная шкала

10 МК

Точность

5μ

Минимальная регулировка

2μ

Форма направляющей

Точный шлифовальный стальной стержень с линейным шариком

Подшипник нагрузки

2 кг

Прямолинейность

20μ

Отклонение

80 ″

Шаг

60 ″

Таблица параллелизма

30μ

Параллелизм движения

30μ

Мертвый вес

0,07 кг

Материаловедение

Дюралюмин

Обработка поверхности

Анодированный черный

'
