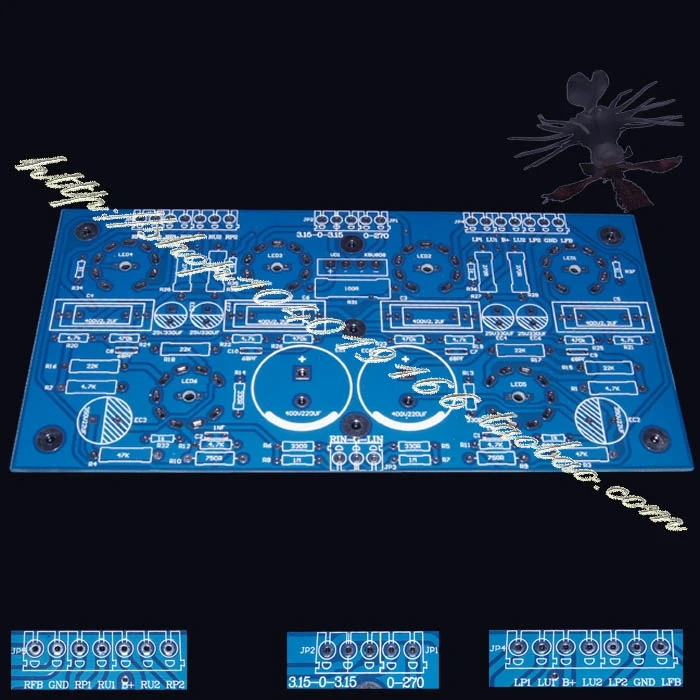

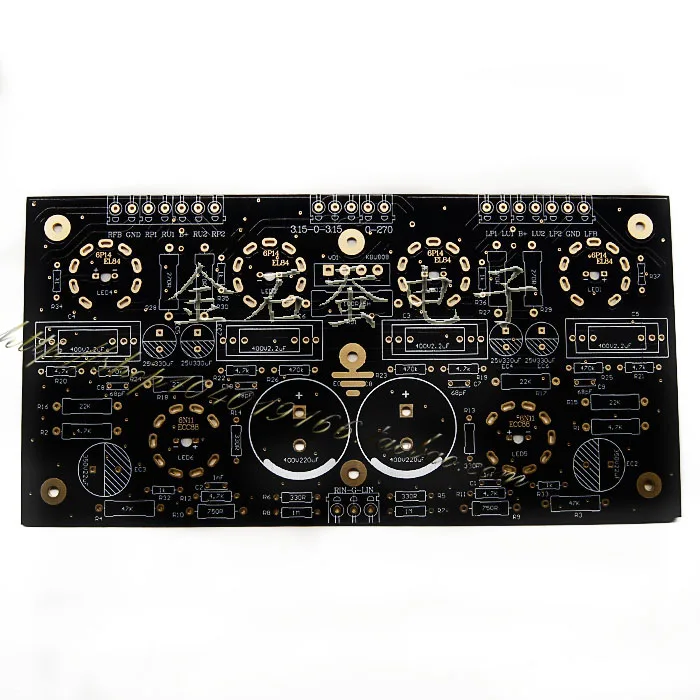

6N11 + 6P1 4 Плата усилителя мощности 6P14 Push-pull Pcb пустая плата

6N11 + 6P14Push pull суперлинейный усилитель мощности boardpcb

Схема была отлажена

Мощность коровы: 0-6,3/5A (рекомендовано 3.15в-0-3,15 в) 0-270 В/250 мА (direct320V)

Параметры источника питания: EI8650core,power107w primary0-220V-230V диаметр провода 0,44 мм 0-699-731Turn secondary3.15V-0-3,15 V 5AWire диаметр 1,35 мм 0-10-20Turn 0-270V 0,25 AWire диаметр 0.30.3мм 856turn

Экспорт крупного рогатого скота: 12 Вт, P-Pimpedance8K,43% сверхлинейный кран, вторичный зависит от импеданса личного динамика.

Исходные параметры выходного сигнала: EI7645Iron core,power12w. primaryp-p8kWire диаметр 0.15mm3242turn. secondary0-4-6-8RWire диаметр 0.8mm0-81-99-114Turn

Положительный:

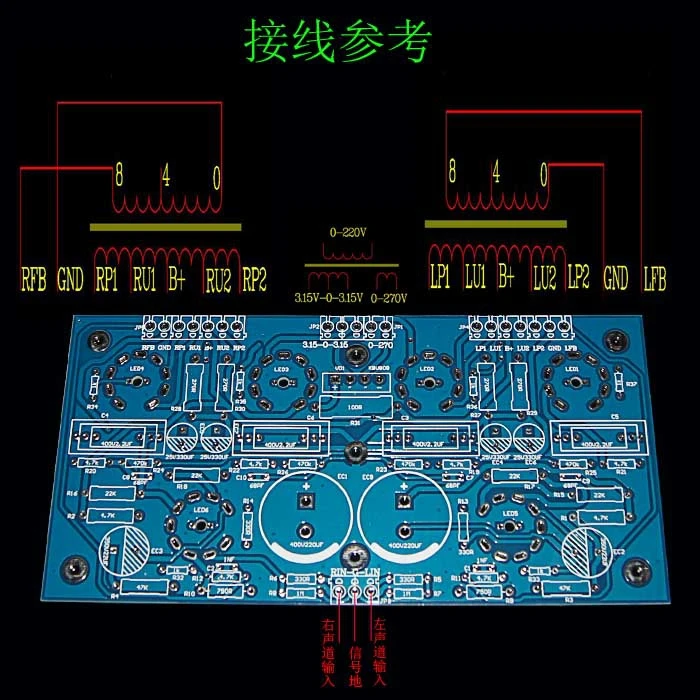

Все положения, которые необходимо подключить, должны быть подключены к клеммам, более удобная установка.

Superlinear interfaceuIt может быть подключен к триоду в соответствии с вашими предпочтениями, сверхлинейное соединение, или стандартное соединение

Pcbв соответствии с одной точкой заземления проводки, эффективно уменьшить нижний шум до минимального, шасси заземления должны быть подключены к середине винтового отверстия в месте board0Site.

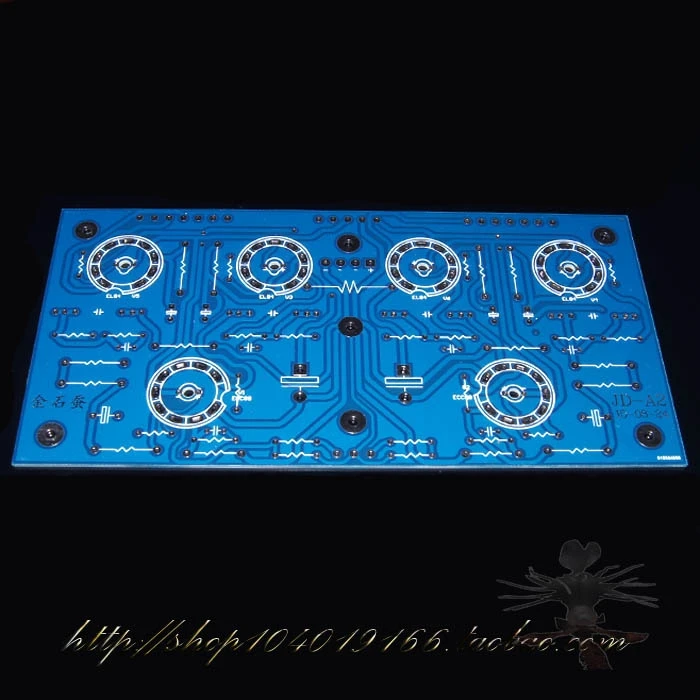

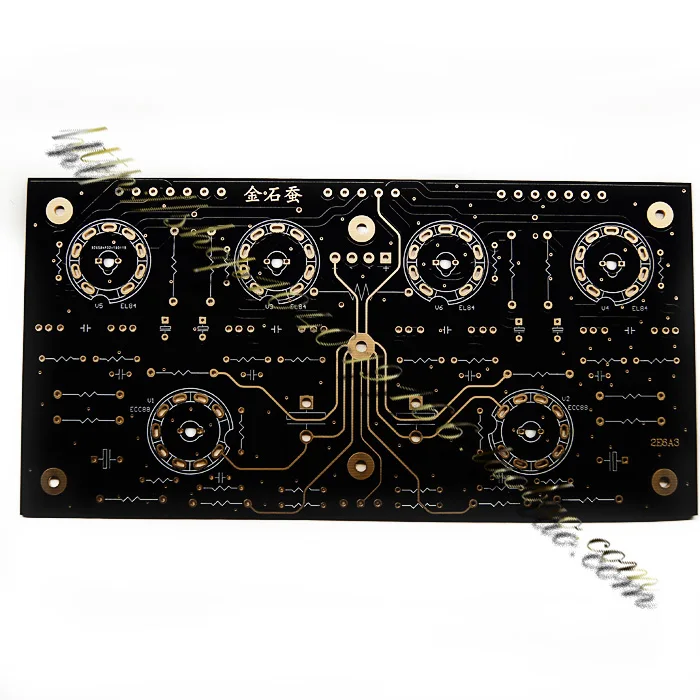

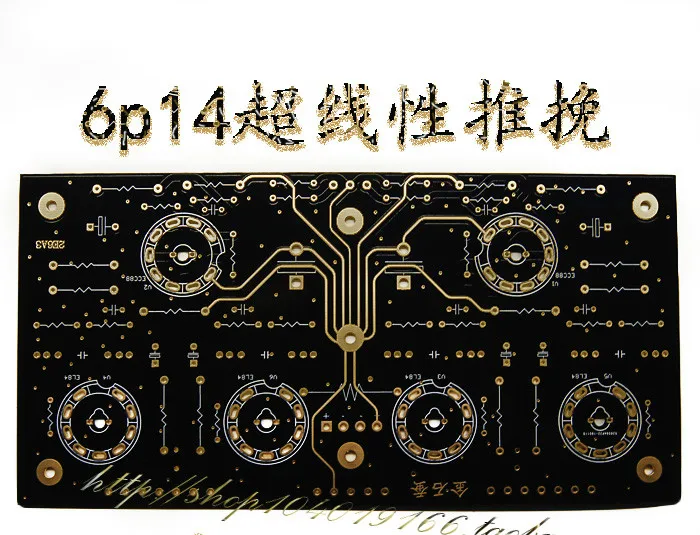

Задняя часть:

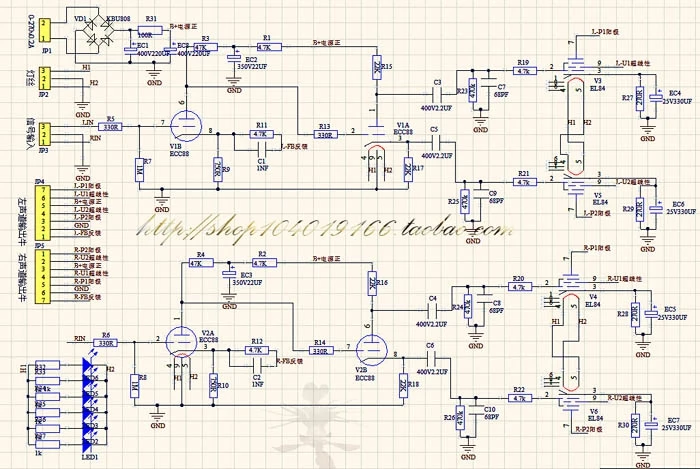

Схематическая схема:

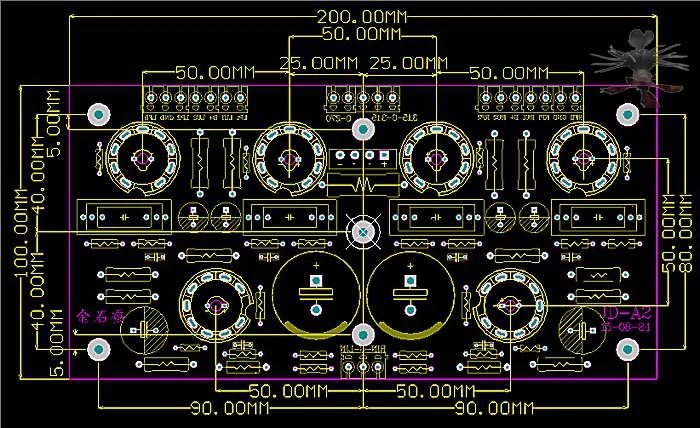

Карта расположения монтажного отверстия:
