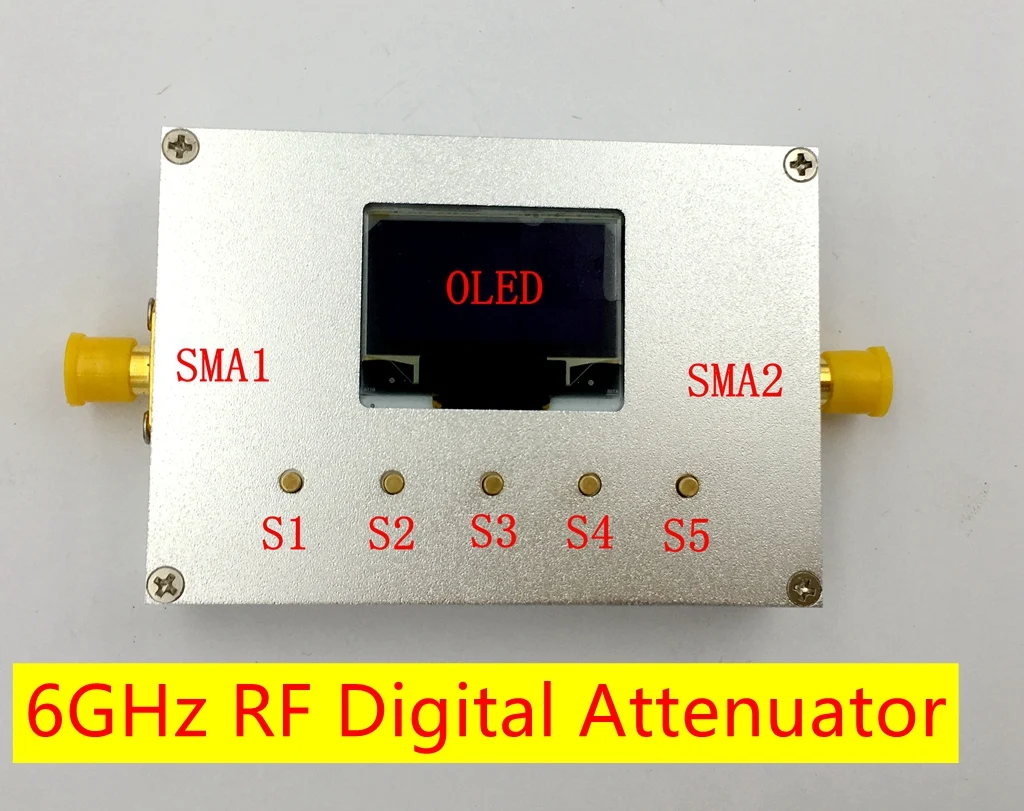

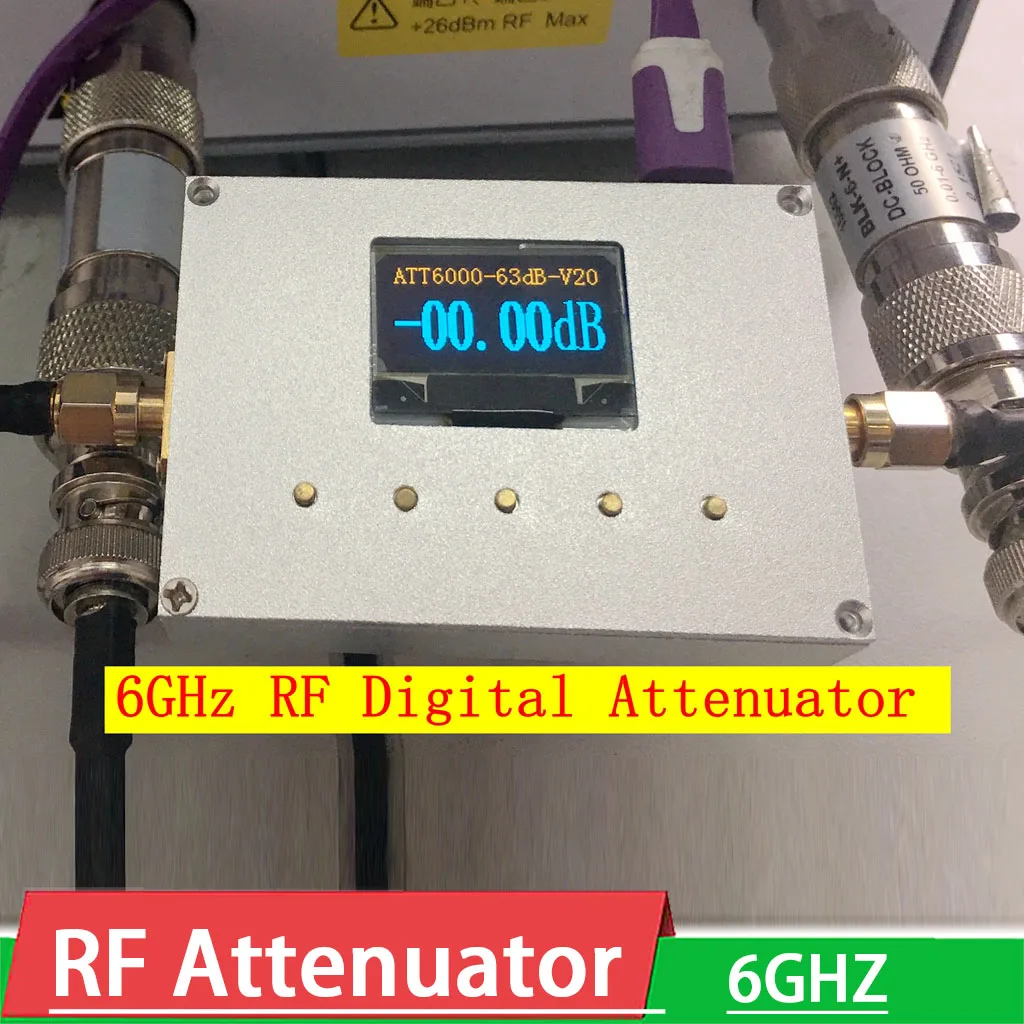

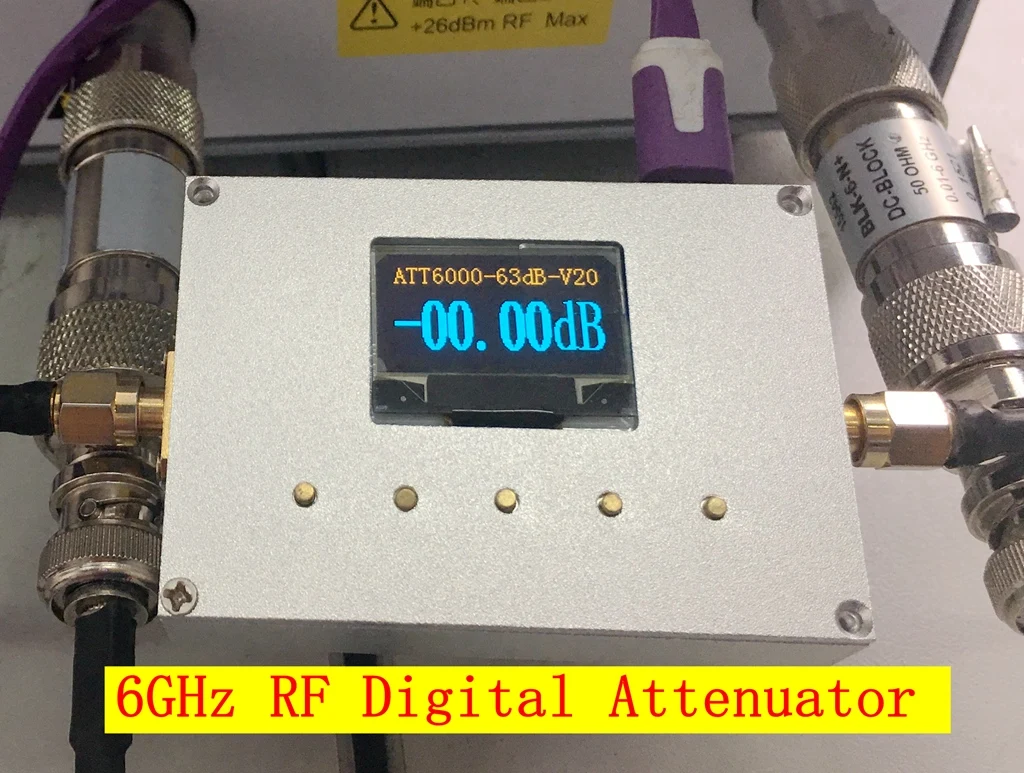

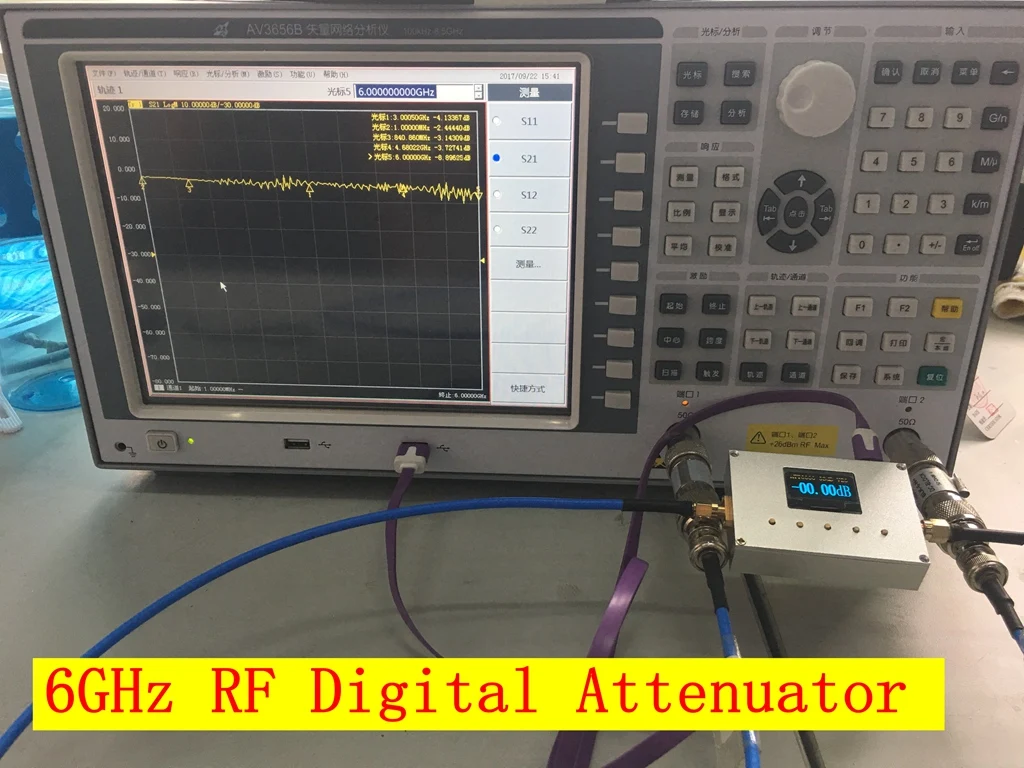

6 ГГц RF цифровой аттенюатор 0-60 дБ шаг 0,25 дБ OLED дисплей + отладка Sofware сигнал уровня мощности для Ham радио усилитель

Описание:

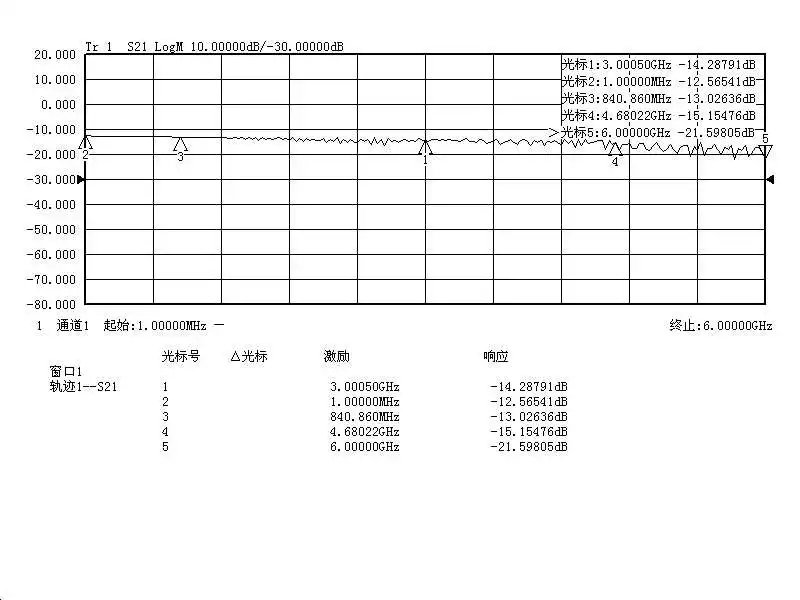

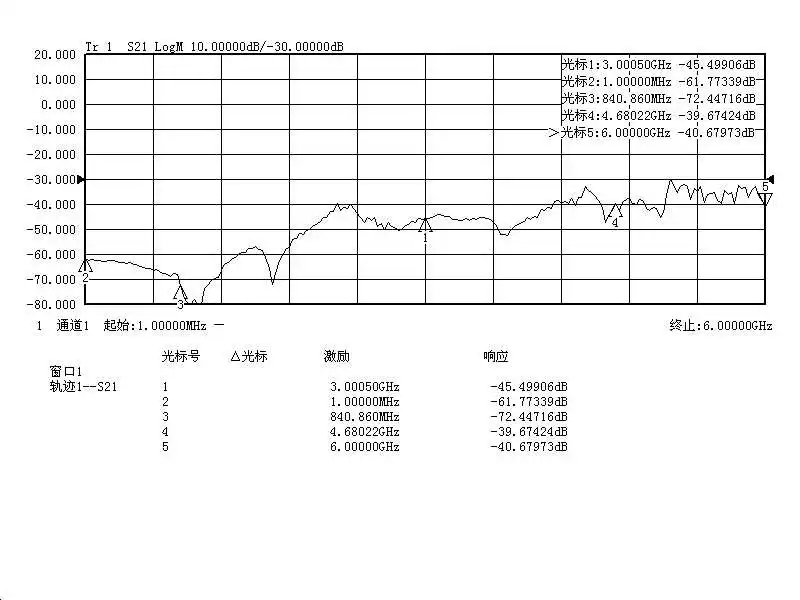

Особенности:CNC радиочастотный аттенюатор (LF-6GHZ) ATT-6000V2.0PCЗагрузка программного обеспечения: ссылка:Https://pan.baidu.com/s/1NU_14041K6wJXBDIsX136QКод извлечения: b9101. Применение продукта:Цифровой аттенюатор может регулировать уровень сигналаЦепь в шагом 0,25 дБ без прерывания цепи. ЭтоМожет также использоваться в качестве аттенюатора в камереИнструмент и оборудование для регулировки уровня мощности вТестовая система. Он имеет небольшой размер. Высокая точность,Стабильность и надежность, использование oled-дисплея затухания,Корпус из алюминиевого сплава с ЧПУ.1. Рабочая частота: LF-6GHz2. Диапазон регулировки затухания: 0-60 дБ (ошибка выше2 ГГц, 2G зависит от фактического измерения)3. Шаг затухания: 0,25 (дБ)4. Потеря вставки: ≤ 1,5 дБ (высокочастотный конец вставкиПотеря будет больше)5. Коэффициента стоячей волны: ≤ 1,46. Точность затухания: ± 0,25 дБ Макс.7. Номинальная мощность: ≤ 1 Вт8. Форма соединителя: SMA (гнездо, внешний винт и внутреннее отверстие)9. Диапазон температур: -10 ℃ ~ + 50 ℃ (рабочий), -40 ℃ ~ + 70 ℃ (неРабота)10. Размеры: 55x40x16.5мм (без SMA интерфейсаВыступающая часть, SMA выступающая часть 9 мм)11. Вес: 57 г12. Входное и Выходное сопротивление: 50 ОмПанель и инструкции по эксплуатации:1. Источник питания: подключение к источнику питания (источник сигнала, компьютер,Внешний аккумулятор и т. д.) через micro-USB.2. Выключатель питания: рядом с USB, поверните переключатель наСлева, чтобы включить и повернуть направо, чтобы выключить.3. SMA1 РЧ вход, SMA2 РЧ выход.4. После включения нажмите кнопку "OK S3" для инициализацииИзмеритель мощности.5. Нажмите S1, чтобы изменить положение курсора (перемещение влево)Нажмите S5, чтобы изменить положение курсора (перемещение вправо)Нажмите S2, чтобы изменить данные в положении курсораНажмите S4, чтобы изменить данные положения курсораПосле входа в систему курсор указывает на выбранныйЦифра. В это время Нажмите кнопки вверх и вниз, чтобы изменитьЗначение выбранной цифры. Когда курсор находится наПоследняя (или первая) цифра выбранного элемента, нажмите правую(Или слева) Кнопка для переключения выбранного элемента. После установкиПараметры, нажмите среднюю кнопку подтверждения, чтобы сделатьЭффективная установка.Коммуникационный интерфейс, возможно вторичное развитие1. Интерфейс USB (используется для источника питания, связи черезUSB)Общая структура аттенюатора с ЧПУ ATT-6000V2Протокол принимает режим командной строки, связьСкорость передачи данных составляет 115200bps, ПК посылает команду, локальныйМашина разбирает и выполняет, а затем возвращает результатПК. Команда ограничена строчными буквами a ~ z, иНомер 0 ~ 9, конечный символ каждой команды является новой строкойСимвол (шестигранное представление "0x0a" or'/n')Команды связи включают три типа команд: wКомандаКоманда wv0: Установите выходное затуханиеФормат: wv0xxxx + 0x0a, в общей сложности 8 байт;Где «xxxx»-это значение затухания, представленное 4Цифры, такие как:Wv01150: указывает, что затухание записи: 11,5 дБ(Максимальное затухание: 0-6350, шаг 25)Преобразуется в Шестигранник: это 0X77 0X76 0X30 0X31 0X310X35 0X30 0X0aВерсии после 2019 имеют возвращаемое значение: «ok \ r \ n» текстЗначение формата возвращается после получения правильных данныхФактические Условия измерения и результаты:1. Затухание 10 дБ2. Затухание 20 дБ3. Затухание 30 дБ4. Затухание 40 дБ5. Затухание 50 дБ6. Затухание 60 дБ
