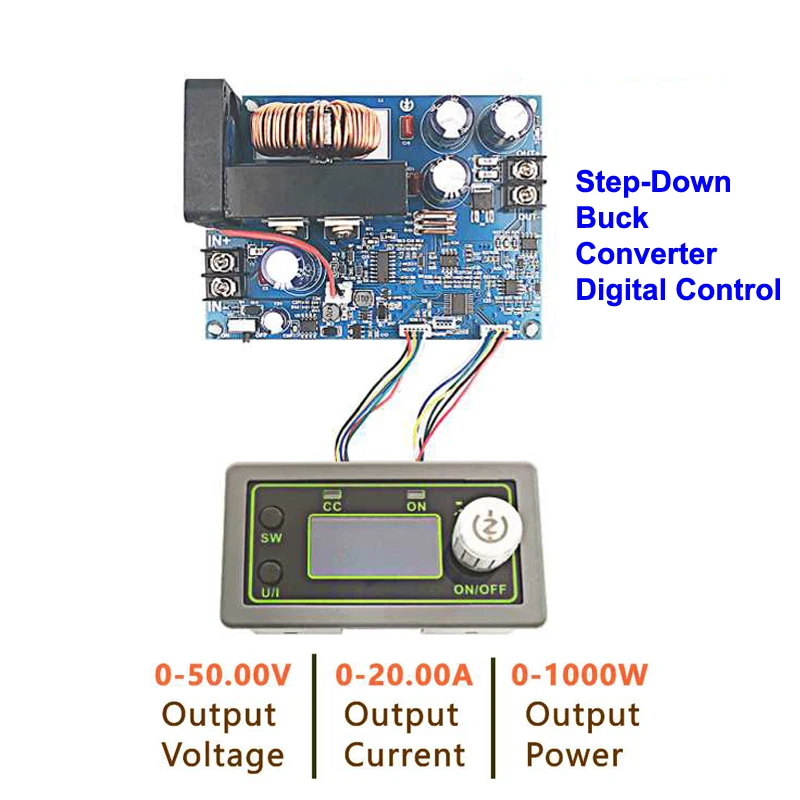

Понижающий преобразователь с ЧПУ, 1000 Вт, 20 А, постоянный ток 0-50 в, CC CV, цифровой понижающий лабораторный источник питания, Регулируемый Модуль сделай сам

Высокая стоимость производительности программируемый CNC Регулируемый понижающий блок питания (DIY Настольный CNC небольшой источник питания, вы можете легко сделать это самостоятельно) 1. Основные характеристики: 1,1 ЖК-дисплей может отображать Входное/выходное напряжение, выходной ток/Выходная мощность/выходное время; 1,2. Регулировка CNC, точная и быстрая, может снизить напряжение, выходное напряжение может быть отрегулировано по желанию от 0-50,00 в, предельный ток 0-20.00a может быть скорректирован по желанию; 1,3. Выходной конец выливается назад без горения; 1,4. Модуль может быть установлен для открытия/закрытия по умолчанию; 1,5. Доступны различные механизмы защиты программного обеспечения, и порог защиты регулируется. Когда рабочие параметры модуля превышают порог защиты, выход будет автоматически закрыт. 1,6. Используя синхронную технологию выпрямления, эффективность преобразования высокая: эффективность более 90%. 1,7. Увеличьте теплоотвод, установите вентилятор, усилите теплоотвод.

2. Параметры продукта

Модель:WZ5020L

Дисплей:ЖК-дисплей

Диапазон входного напряжения:6-55,00 в

Разрешение входного напряжения:0,01 V

Диапазон выходного напряжения:0-50,00 в

Разрешение выходного напряжения:0,01 V

Диапазон выходного тока:0-20.00A

Разрешение выходного тока:0.01A

Диапазон выходной мощности:0-1000 Вт

Точность входного напряжения: ±(1% + 5)

Точность выходного напряжения: ±(0.3% + 5)

Точность выходного тока: ±(0.5% + 5)

Типичное значение пульсации на выходе:150 мВ пиковое значение

Нормальный диапазон рабочих температур:-10℃~ 40℃

Диапазон измерения емкости:0-999.9AH

Статистическая погрешность энергоемкости:

±2%

Статистический временной диапазон:0-100 Час

Режим сброса давления:Дифференциальное давление> 0.05% + 1 в

Вес телесного цвета: 200 г

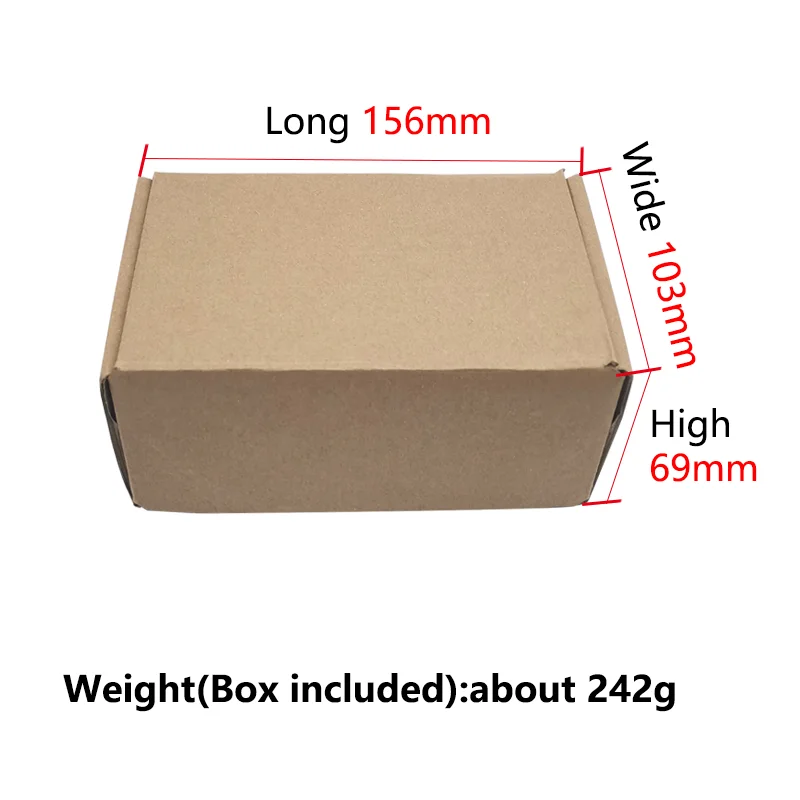

Включая упаковку:242 г

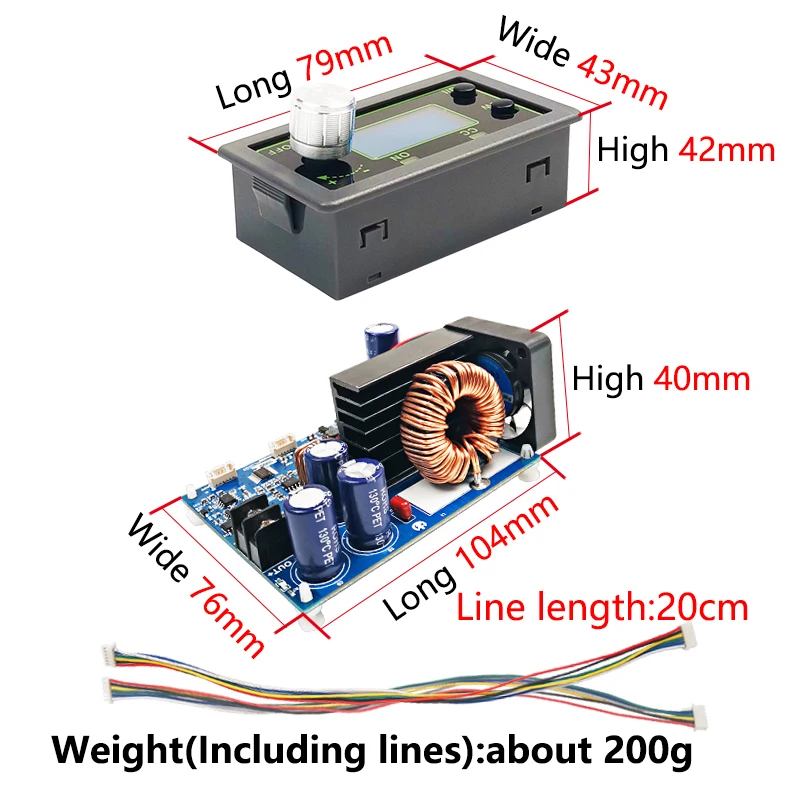

Размер изделия: panel79x43x42мм

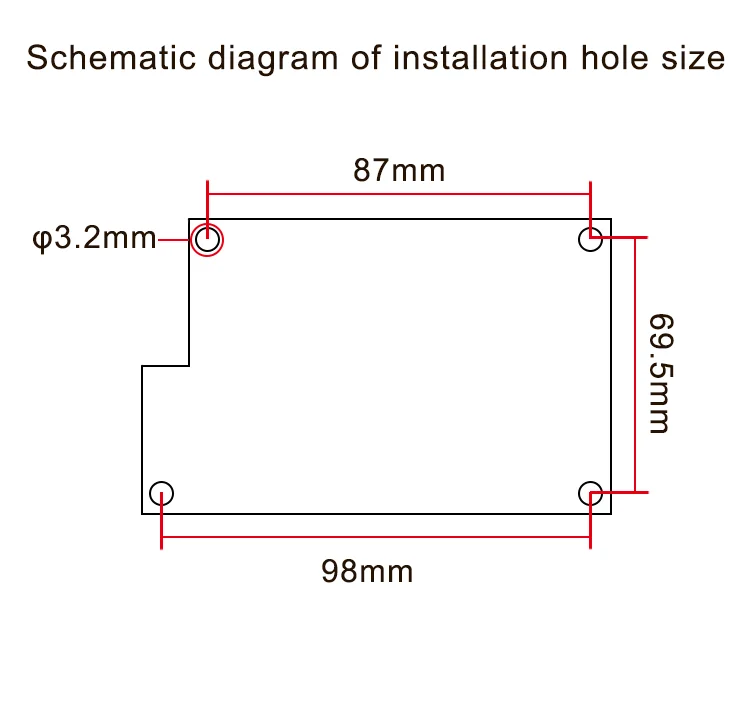

Основная плата:106x76x40 мм

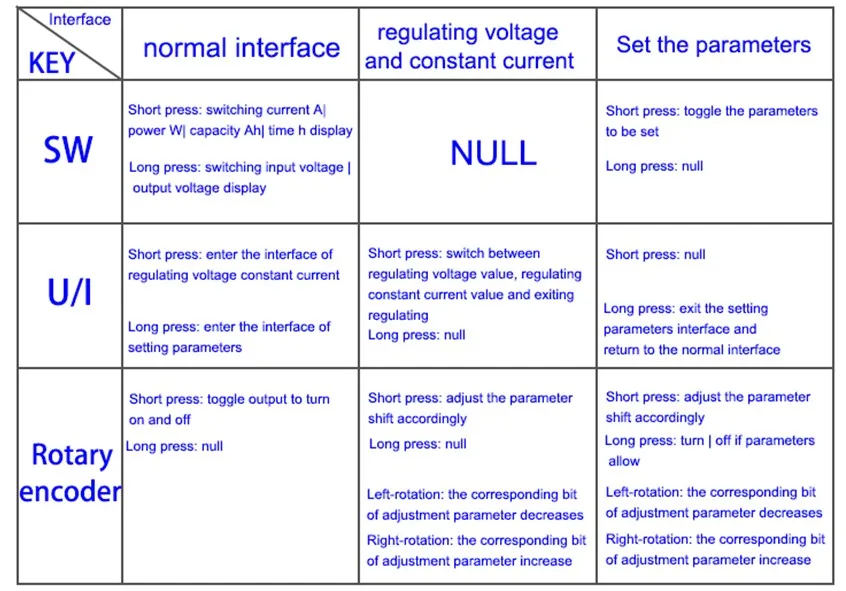

Мягкий старт: Да Механизм защиты: Входная защита от пониженного напряжения (5,8-50 в регулируется, по умолчанию 5,8 В) Защита от перенапряжения на выходе (0-51,00 в регулируется, по умолчанию 51 в) Защита от перегрузки по току (0-20.10a регулируется, по умолчанию 20.10a) Защита таймаута (0 - 100h регулируется, выключено по умолчанию) Защита от превышения емкости (0-999,9 Ач регулируется, по умолчанию выключено) 3. Описание ключа

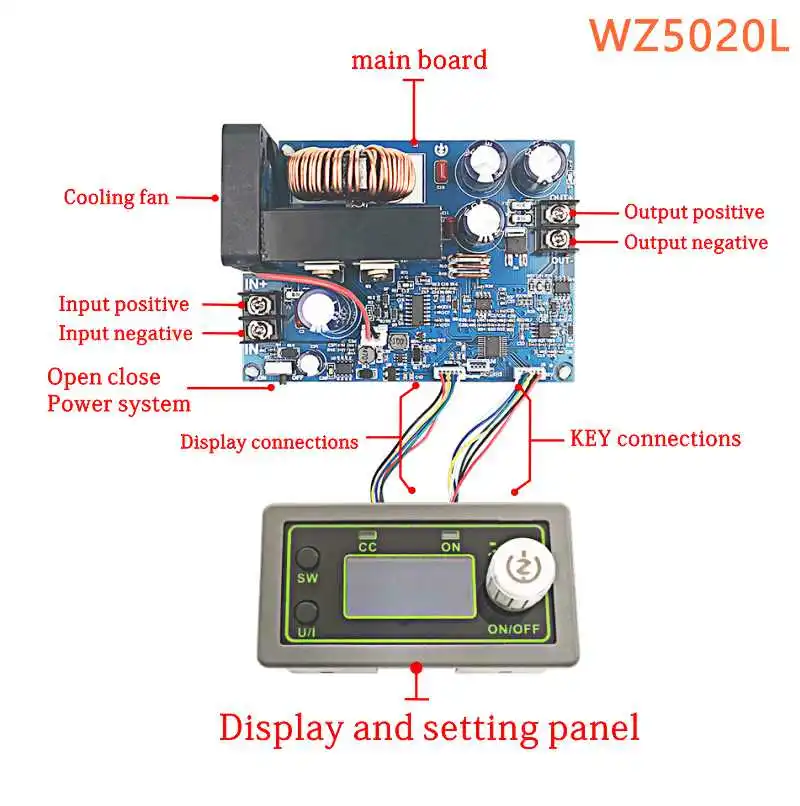

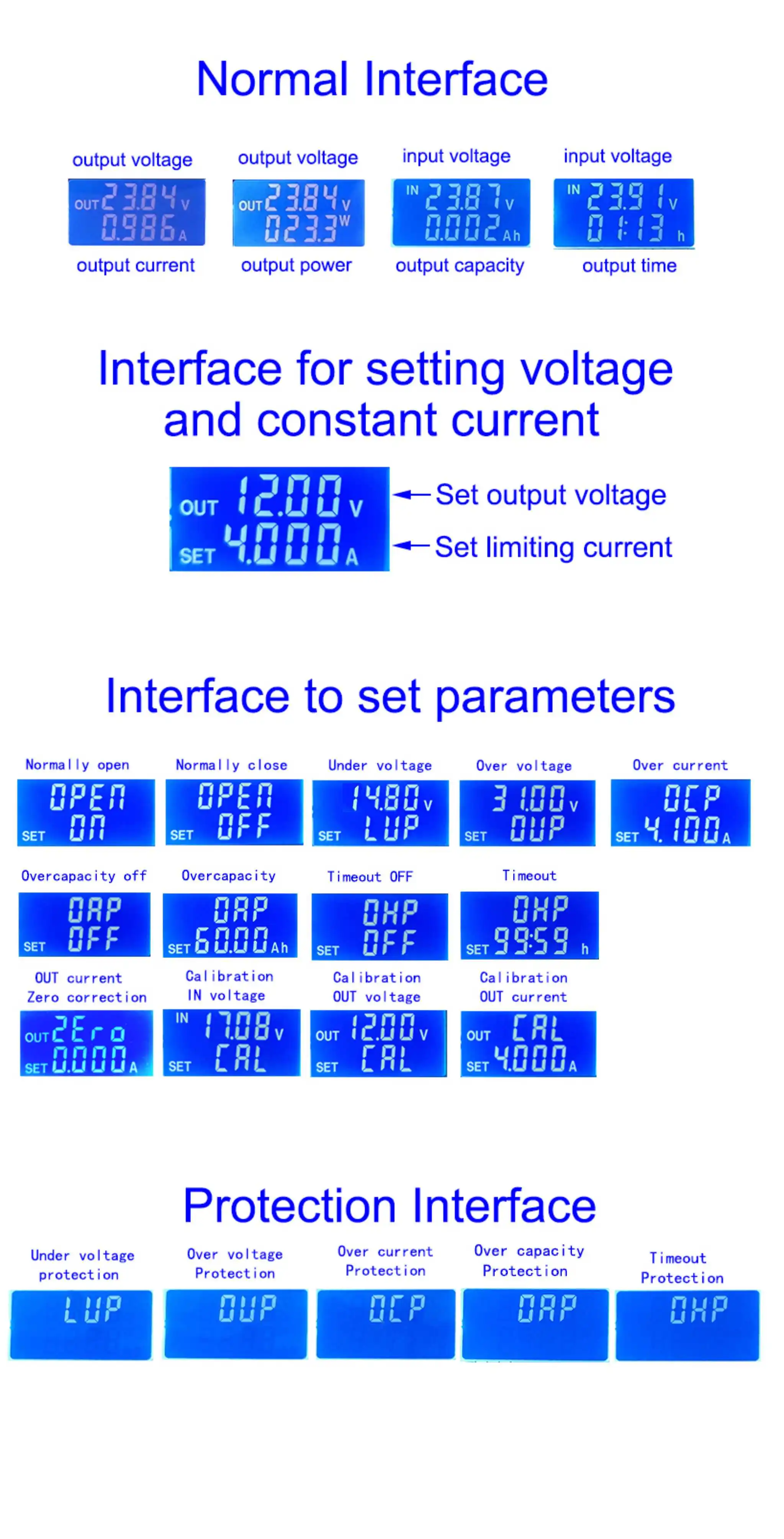

Примечание: после того, как продукт запускает механизм защиты, выход автоматически выключится, ЖК-дисплей отобразит код защиты и нажмите любую клавишу, чтобы выйти из интерфейса защиты. 4. Описание интерфейса

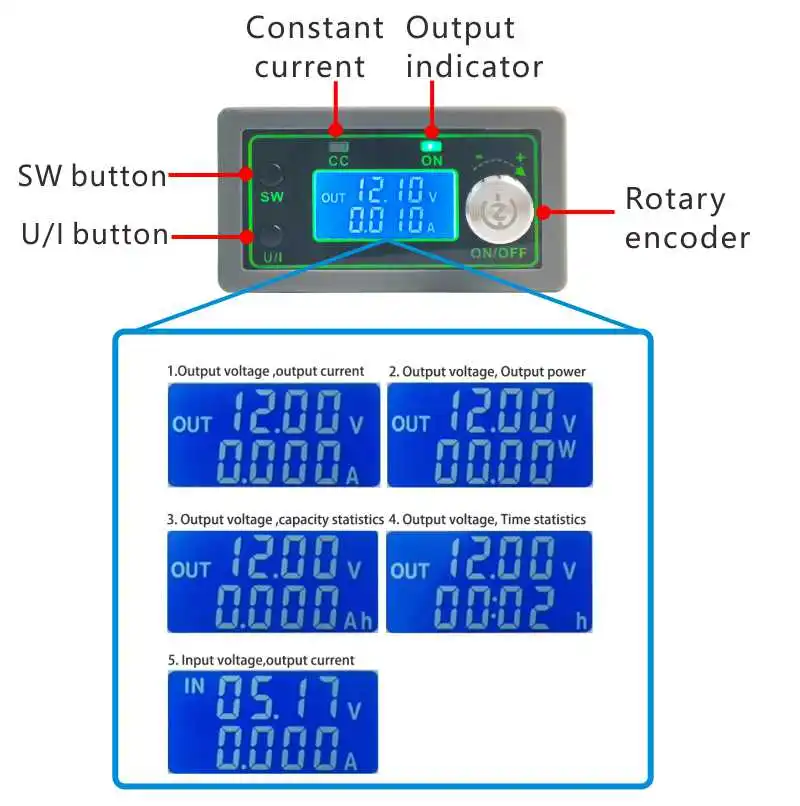

5. Метод использования 5,1. Параметры дисплея переключателя-в обычном интерфейсе нажмите SW, чтобы переключить дисплей ниже экрана дисплея, и переключите содержимое дисплея между током мощности W емкость Ah время h. Нажмите кнопку SW, чтобы переключить дисплей uplink на экран дисплея и переключить содержимое дисплея между входным напряжением в выходном напряжении. 5,2. Установите выходное напряжение-Нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки напряжения постоянного тока. Можно увидеть, что некоторая цифра выходного значения напряжения мигает. Поверните кодировщик влево и вправо, чтобы настроить основной и незначительный. Короткое нажатие на Поворотный энкодер, чтобы выбрать, какой бит выходного напряжения установить. После настройки нажмите кнопку U/I 2 раза, чтобы вернуться к нормальному интерфейсу. Или автоматически вернуться к нормальному интерфейсу после остановки работы в течение 10 с. 5,3. Установите значение постоянного тока (т. Е. Максимальное значение тока, разрешенное к выходу модулем) -- нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс постоянного тока с установочным напряжением. Затем нажмите кнопку U/I и переключитесь на значение постоянного тока. Вы можете увидеть немного значения постоянного тока, мигающего. Поверните поворотный кодер влево и вправо, чтобы настроить основной и незначительный. Короткое нажатие на поворотный кодировщик, чтобы выбрать, какой бит установить значение постоянного тока. После настройки нажмите U/I, чтобы выйти из интерфейса постоянного тока и вернуться к нормальному интерфейсу. Или автоматически вернуться к нормальному интерфейсу после остановки работы в течение 10 с. 5,4. Установите режим включения/выключения модуля по умолчанию -- нажмите и удерживайте кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки параметров. Вы можете увидеть, что он показывает «открыть» или «открыть». «Открыть» означает, что выход выключен по умолчанию, когда мощность включена, и «открыть» означает, что выход включен по умолчанию, когда мощность включена. Нажмите и удерживайте кнопку поворота энкодера, чтобы переключить два состояния. После настройки нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному интерфейсу. 5,5. Настройка параметров защиты на состоянии и пороге -- нажмите и удерживайте U/I, чтобы войти в интерфейс настройки параметров в обычном интерфейсе. Нажмите SW до тех пор, пока не появится необходимая защита. LUP -- порог защиты от низкого напряжения; OUP -- порог защиты от перенапряжения; OCP -- порог защиты от перегрузки по току; OAP -- порог защиты от сверхемкости; OHP порог защиты от таймаута. Короткое нажатие повернуть кодировщик, чтобы выбрать, какой бит вы хотите установить Защитный параметр. Нажмите и удерживайте роторный кодировщик, чтобы установить параметры защиты ВКЛ или ВЫКЛ (для включения/выключения можно установить только защиту таймаута и защиту сверхемкости, а по умолчанию включены другие параметры защиты.). Поверните кодировщик влево и вправо, чтобы сделать параметры больше и меньше. После настройки нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному интерфейсу. 5,6. Калибровочное напряжение и ток-Нажмите кнопку U/I, чтобы войти в интерфейс настройки параметров при нормальном интерфейсе. Нажмите клавишу SW в течение короткого времени, пока не появится интерфейс с нулем, с символом zero + out + a. Нажмите и удерживайте роторный кодировщик, чтобы завершить нулевую калибровку. Короткое нажатие кнопки SW до появления интерфейса параметров с CAL. Интерфейс входного напряжения калибровки с символом CAL + IN + V; Интерфейс выходного напряжения калибровки с символом CAL + OUT + V; интерфейс выходного тока калибровки с символом CAL + OUT + A. Поверните кодировщик влево и вправо для регулировки размера параметров. После завершения корректировки, Нажмите и удерживайте роторный энкодер, чтобы подтвердить, что настройка завершена, и значение параметра больше не мигает. Нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному интерфейсу. Примечание: для обеспечения точности калибровки калибровочное напряжение-более 12 В может быть запущено; Калибровка током-запуск калибровки только тогда, когда ток выше 1 А. 6. Форма упаковки
