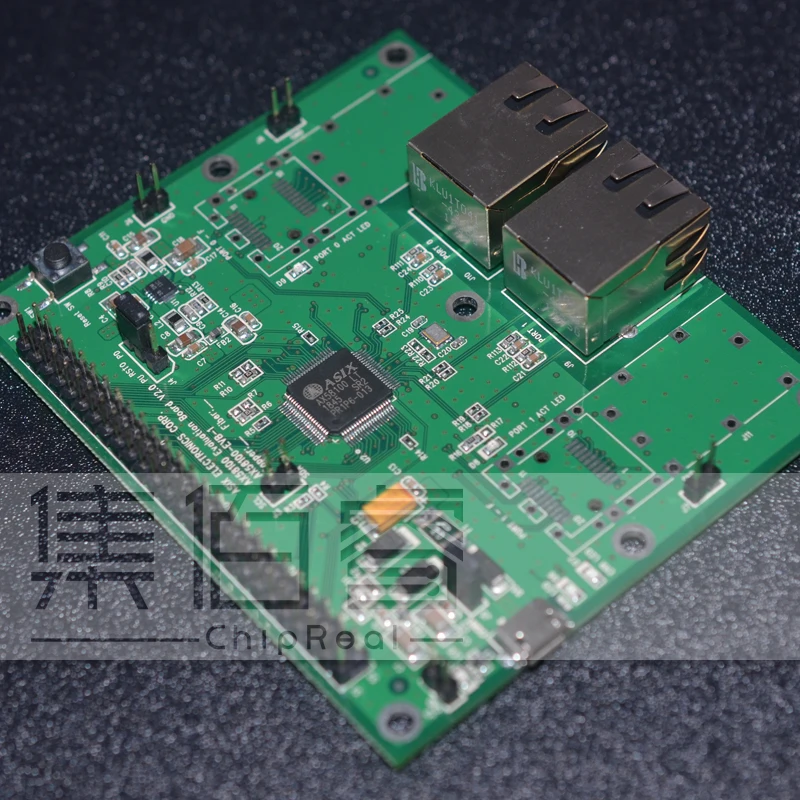

AX58100 является контроллером EtherCAT slave IC, который прошел сертификацию автоматизации Beckhoff и имеет два встроенных физических интерфейса fast Ethernet, которые поддерживают полный дуплекс 100 Мбит/с и HP Auto-MDIX. AX58100 может поддерживать все системы EtherCAT, включая стандартные устройства EtherCAT (такие как CoE, FoE, VoE и т. д.). AX58100 обеспечивает экономичное решение EtherCAT в промышленных приложениях, таких как промышленная автоматизация, Управление приводом/двигателем/данными IO, цифровое-аналоговое преобразование, аналоговый-цифровой преобразователь инвертора, получение изображений, робототехника и другие промышленные приложения!
AX58100 предоставляет три-канал ПВМ контроллер или шаговый двигатель контроллер, и дополнительный (ABZ)/зал кодировщик интерфейс для того, чтобы замкнутый контур управления, таких как/Паркер регулятор скорости управления двигателем применения; SPI master предоставляется для того, чтобы управлять DAC/конвертер ADC контроль температуры приложений и изображение система сбора и обработки данных приложений, конечно, I/O сторожевой (сторожевой таймер) И вход аварийной остановки (Аварийная остановка) предусмотрены для некоторых приложений промышленной автоматизации безопасности.
AX58100 предоставляет два интерфейса, SPI slave и Local bus PDI (интерфейсы обработки данных), что облегчает дизайнерам систем выполнение некоторых стандартных протоколов EtherCAT, чтобы их можно было использовать на традиционных неethercat MCU и DSP промышленных платформах. AX58100 обеспечивает настраиваемый SPI автобус для увеличения полосы пропускания I slave.

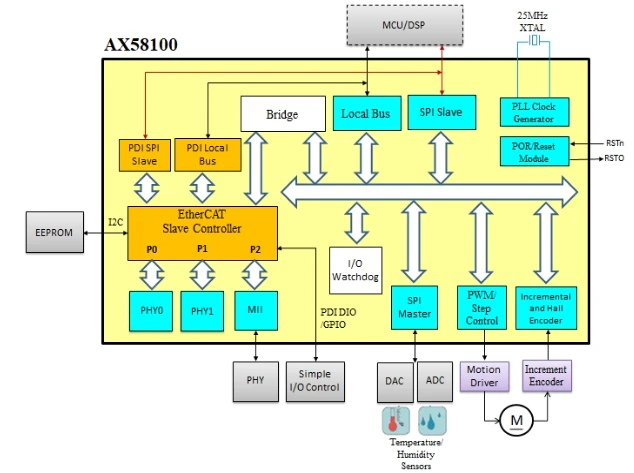

Ниже приведена схема архитектуры продукта:
Основные преимущества продукта:
Два встроенных PHY сетевых порта + один MII интерфейс
Встроенный интерфейс SPI master (поддерживает 8 каналов SPI)
Встроенный ШИМ или шаговый/рулевой контроллер, ABZ/хол энкодер
Встроенный 32 цифровые сигналы ввода/вывода
Встроенный 2 интерфейса обработки данных (PDI) (SPI Slave/Local Bus)
Поддержка функции аварийного останова ввода
Супер экономичное, короткое время выполнения
Простой в использовании интерфейс управления SPI Slave, идеально совместим с ET1100
Поддержка промышленных спецификаций (от-40 до 105 °C), обычная посылка (LQFP80)
