Двухрежимный генератор сигналов постоянного тока, 3,3-30 в, 1-канальный, 1 Гц-150 кГц, прямоугольный ЖК-дисплей, ШИМ, частота импульсов, рабочий цикл, Регулируемый Модуль

Постоянный ток 3,3-30 в 1-канальный 1 Гц-150 кГц двухрежимный генератор сигналов квадратная волна ЖК-дисплей ШИМ импульсная Частота Рабочий цикл регулируемый модуль

Описание:

Генератор сигналов ZK-PP1-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах, импульсных и выходных уровнях. Поддерживает двойной режим: режим ШИМ и импульсный режим. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологиях.

Особенности:

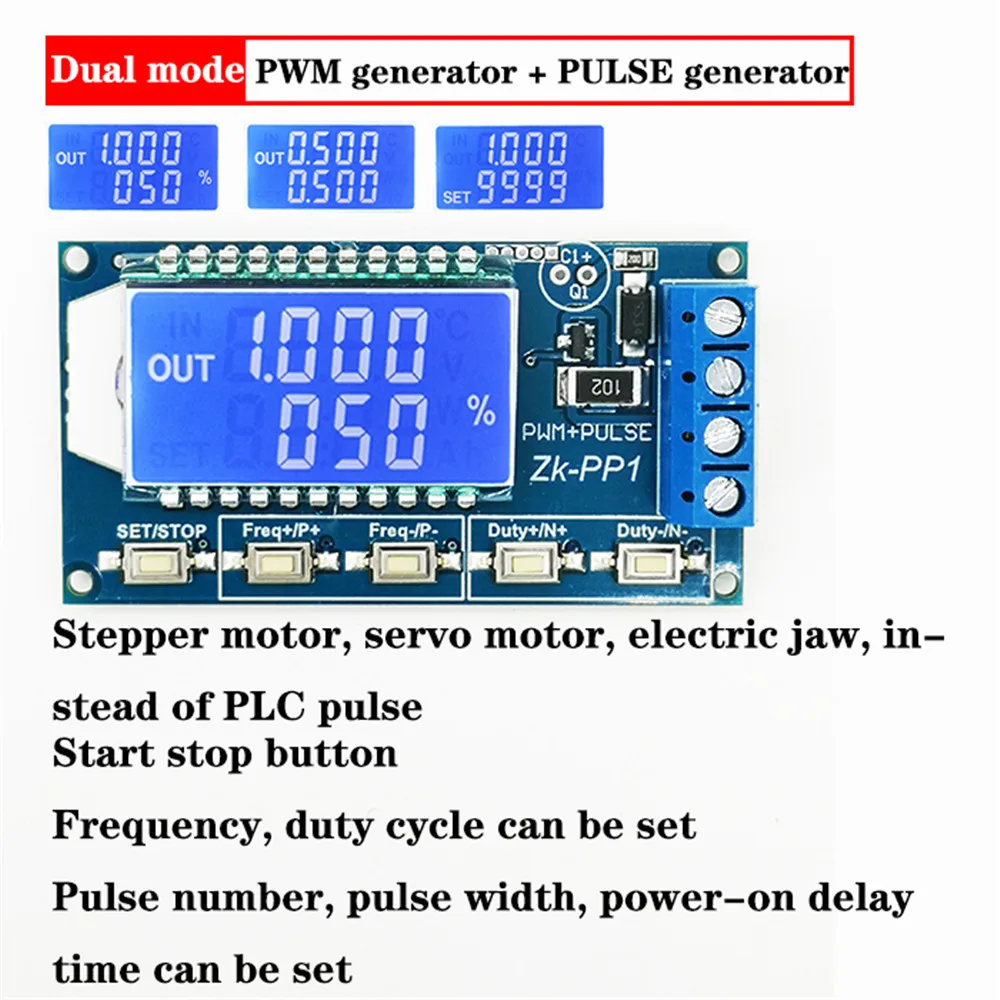

1>. Двойной режим: режим ШИМ и импульсный режим

2>. ЖК-дисплей высокой четкости

3>. Поддержка регулировки частоты

4>. Поддержка регулировки рабочего цикла

5>. Высокоточное Обнаружение

6>. Поддержка функции отключения памяти

7>. 1-канальный выход сигнала

8>. Поддержка обратной защиты

Параметры:

1>. Название продукта: ZK-PP1 PWM генератор сигналов

2>. Модель: ZK-PP1

3>. Рабочее напряжение: 3,3-30 В постоянного тока

4>. Частотный диапазон: 1 Гц ~ 150 кГц

5>. Точность частоты: 2%

6>. Диапазон рабочего цикла: 0.00%-100%

7>. Выходной ток: около 30 мА

8>. Количество импульсов: 1 ~ 9999 или бесконечное

9>. Время задержки: 0,000 с ~ 9999 с

10>. Ширина импульса: 0,000 с ~ 9999 с

11>. Точность времени: 1 мс

12>. Выходная Амплитуда: та же, что и входное напряжение

13>. Рабочая температура:-40 ℃ ~ 85 ℃

14>. Рабочая влажность: 0% ~ 95% относительной влажности

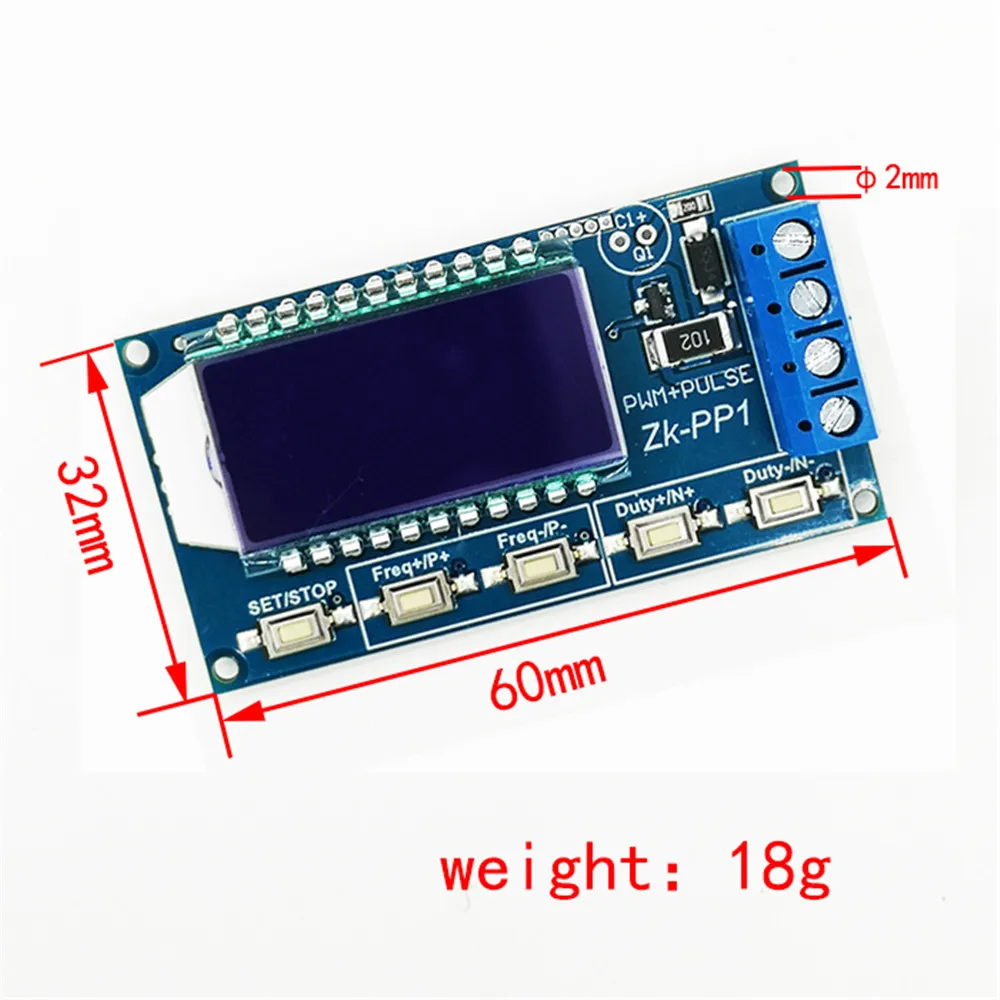

15>. Размер: 60*32*13,5 мм

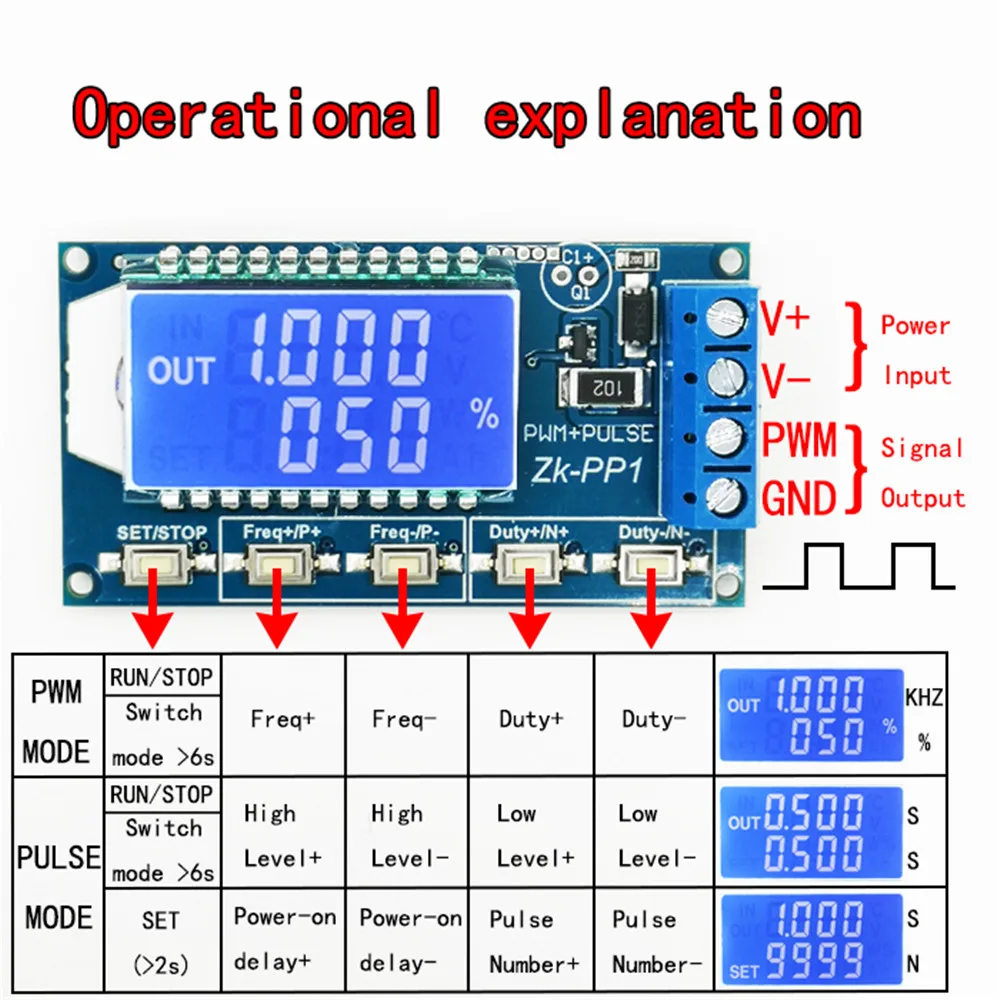

Режим работы:

1>. Режим ШИМ: частота, рабочий цикл

1,1>. Это режим ШИМ при отображении «%».

1,2>. Заводской режим по умолчанию-режим ШИМ.

1,3>. Кнопки FREQ + и FREQ-используются для настройки выходной частоты. Пользователь может коротко нажать, установив минимальное значение в блоке или продолжать нажимать для непрерывной настройки. Частотный диапазон от 1 Гц до 150 кгц.

1,4>. Кнопка DUTY + и DUTY-используются для настройки рабочего цикла на выходе для частоты. Пользователь может коротко нажать, указав минимальное значение в блоке или удерживать нажатие для непрерывной настройки. Диапазон рабочего цикла от 0.00% до 100%.

1,5>. Короткое нажатие кнопки «Stop» для включения или отключения вывода. Он включен, когда отображается символ «out» слева. Выход отключается, если нет символа дисплея «out», а модуль выводит 0 В.

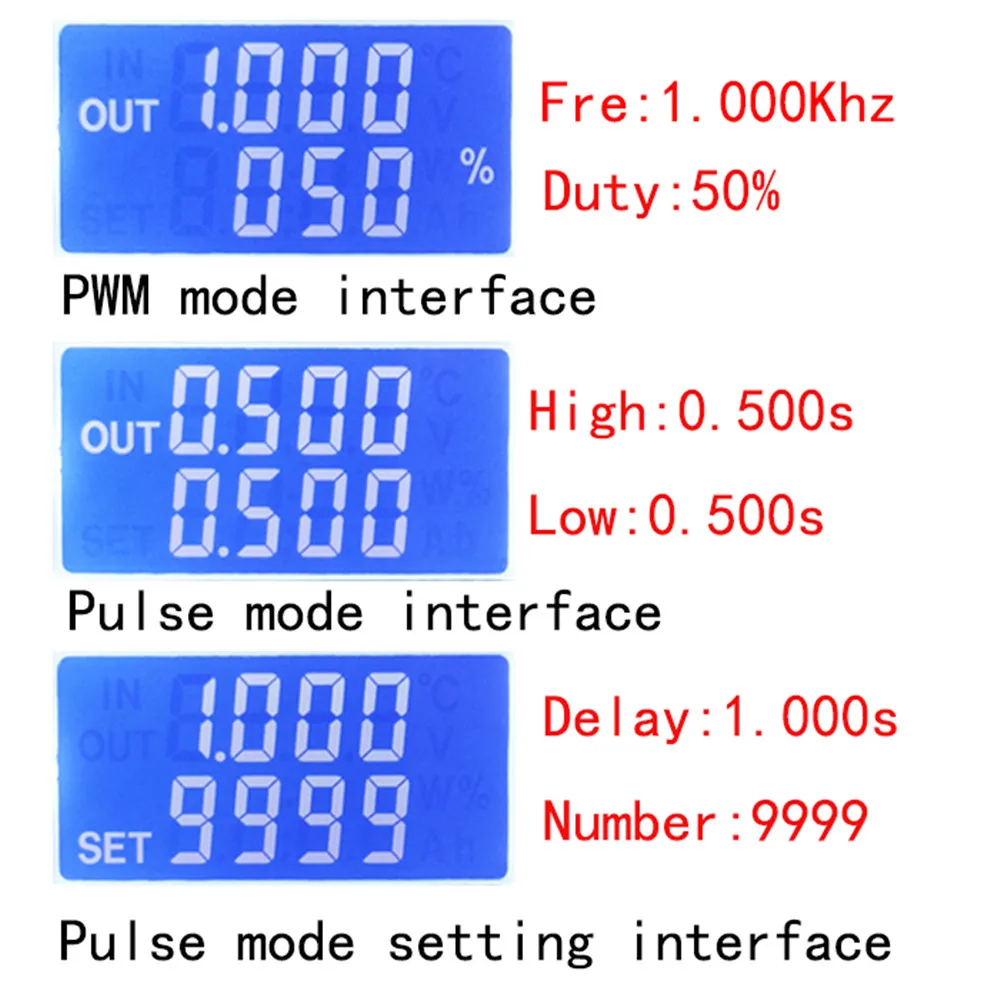

1,6>. Заводская частота по умолчанию составляет 1 кГц, рабочий цикл-50%.

1,7>. Переключение режима работы: удерживайте кнопку «Set» около 6 секунд. Если символ «%» исчезает справа, он войдет в импульсный режим.

2>. Импульсный режим: ширина импульса, задержка, количество импульсов

2,1>. Это режим ШИМ без символа дисплея «%».

2,2>. Кнопки P + и P-используются для установки времени для положительной ширины импульсов. Отображается на первой строке. Установленный диапазон времени составляет 0,000 с ~ 9999 с.

2,3>. Кнопки N + и N-используются для настройки времени отрицательной ширины импульса. Отображается на второй строке. Установочный диапазон времени составляет 0,000 с ~ 9999 с.

2,4>. Короткое нажатие кнопки «Stop» для включения или отключения вывода. Он включен, когда отображается символ «out» слева. Выход отключается, если нет символа дисплея «out», а модуль выводит 0 В.

2,5>. Заводская положительная ширина импульса по умолчанию составляет 0,5 секунды, а отрицательная ширина импульса-0,5 секунды.

2,6>. Нажмите и удерживайте кнопку «set» в течение 2 секунд, чтобы войти в настройку количества импульсов и времени задержки. На экране будет отображаться символ «Set» в нижнем левом углу. Примечание: после того, как в этом режиме выход будет отключен, и выходной импульс будет очищен.

2,7>. Кнопки P + и P-используются для установки времени задержки. Диапазон времени установки составляет 0,000 с ~ 9999 с.

2,8>. Кнопки N + и N-используются для установки количества импульсов. Диапазон установки составляет 1 ~ 9999 или бесконечный.

2,9>. Заводское время задержки по умолчанию составляет 0 секунд, а количество импульсов бесконечное (дисплей '----').

2,10>. Автоматический возврат к импульсному интерфейсу, нажав кнопку «SET» в течение 2 секунд.

2,11>. Короткое нажатие кнопки «Stop», чтобы задержать заданное время и начать выводить заданное количество импульсов.

2,12>. Если количество импульсов будет отправлено, он автоматически выдаст 0 В. Выход будет отключен и очистит номера импульсов, если нажать кнопку «стоп» во время вывода.

2,13>. Количество установленных импульсов выводится каждый раз при включении модуля.

Практическое применение:

1>. Выход ШИМ 20 кГц, 60%: Выберите режим ШИМ. Установите частоту до 20,00, а рабочий цикл-до 060%.

2>. Выход включает 0,6 с, ВЫКЛ 0,2 с, бесконечный цикл: Выберите импульсный режим. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 0,000. Количество импульсов до '----'.

3>. Задержка 5s после включения питания или нажатие кнопки «остановить». Затем выход включает 0,6 с, ВЫКЛ 0,2 с, бесконечный цикл: Выберите импульсный режим. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 5,000. Количество импульсов до '----'.

4>. Задержка 5s после включения питания или нажатие кнопки «остановить». Затем выведите сигнал высокого уровня 10 мс, сигнал низкого уровня 10 мс, цикл 100 раз: Выберите импульсный режим. Установите ширину положительного импульса до 0,010, а ширину отрицательного импульса-до 0,010. Время задержки до 5,000. Количество импульсов до 0100.

5>. Задержка 5s после включения питания. Затем сохраните выход: Выберите импульсный режим. Установите ширину положительного импульса более 0 (любое значение) и ширину отрицательного импульса до 0,000. Время задержки до 10,00. Количество импульсов до '----'.

Шаги использования:

1>. Подключите к источнику питания.

2>. Выберите режим работы следующим руководством.

3>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки параметров.

4>. Короткое или долгое нажатие кнопки «duty +» или «duty-» для установки параметров.

5>. Подключите к нагрузке.

Применение:

1>. Генератор сигналов прямоугольной волны, генерирующий сигнал прямоугольной волны для экспериментальной разработки

2>. Используется для создания квадратного волнового сигнала, управляющего драйвером двигателя

3>. Генерирует регулируемые импульсы для использования микроконтроллером

4>. Диммер

5>. Регулятор скорости

Примечание:

1>. Это 1-канальный выходной сигнал.

2>. Максимальный выходной ток составляет 30 мА. Поэтому он не может напрямую управлять устройствами высокой мощности.

3>. Пожалуйста, прочтите Руководство по использованию и описание перед использованием.

Посылка:

1 x ZK-PP1 PWM генератор сигналов
