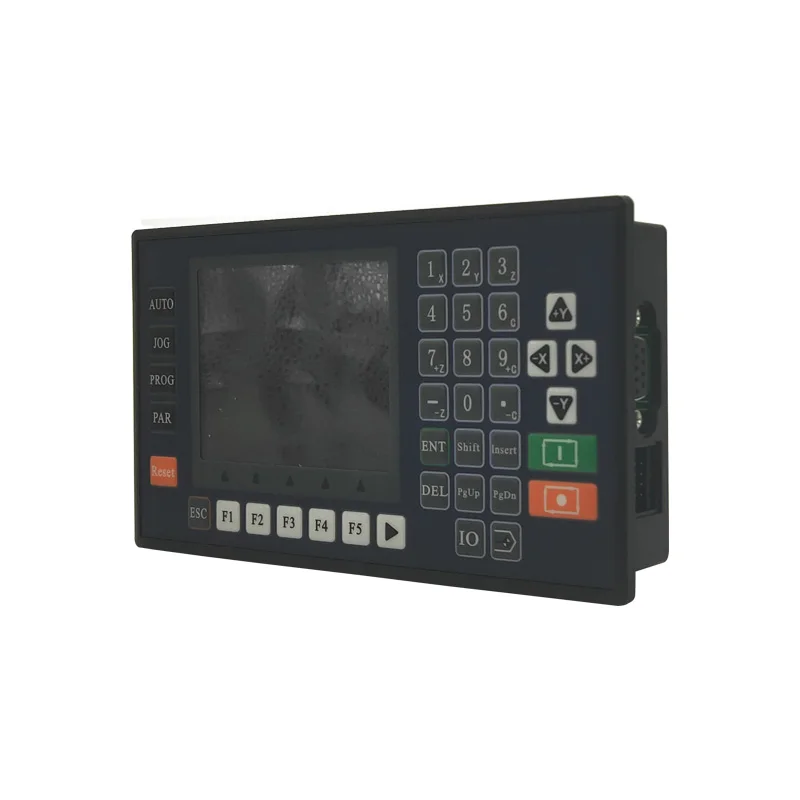

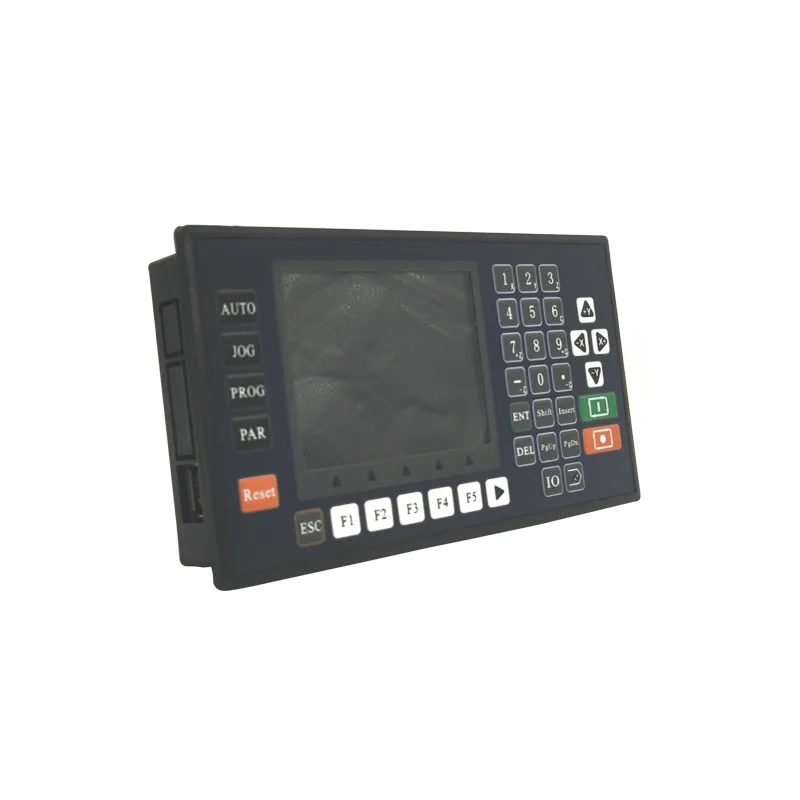

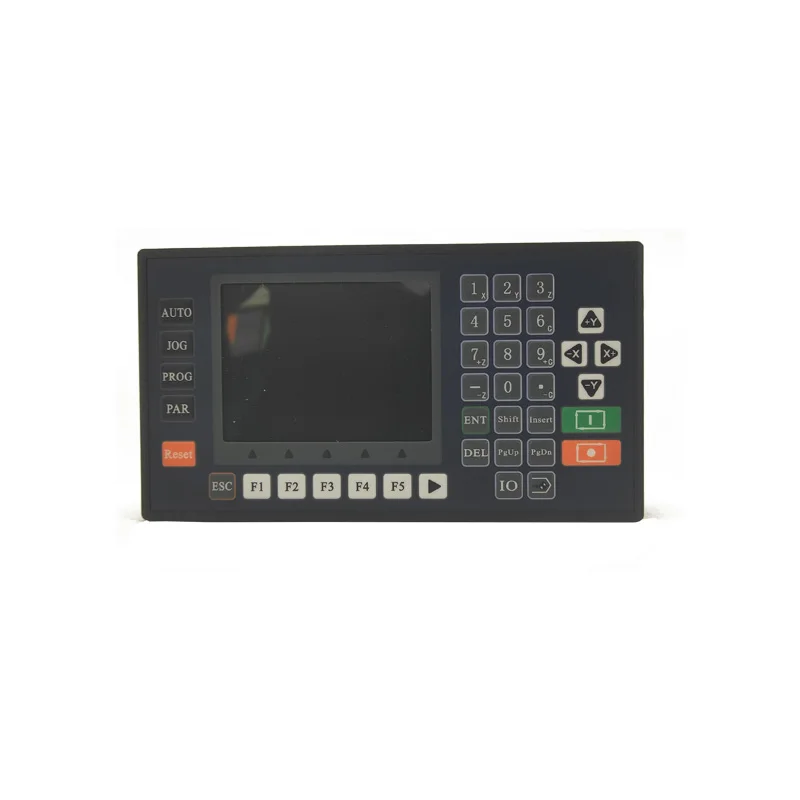

Контроллер с ЧПУ TC5540V LCD поддерживает 4-осевой USB Независимый контроллер движения Cnc router гравировально-фрезерный станок

Резюме:

TC5540V-это новый продукт на основе нового обновленного программного и аппаратного обеспечения TC55. Он имеет 2,8-дюймовый цветной экран, поддерживает связь 3,5 и переключается между китайским и английским языкамиСистема обладает характеристиками высокой надежности, высокой точности, низкого уровня шума и простоты в эксплуатации.

Основные функции:

Автоматическая: фактическая работа, пустая работа, одношаговая работа и завершение программы.Руководство: высокая скорость, отключение, возврат к нулю программы, ручной выход.Программа: редактировать, создавать и сохранять.Параметры: управление, скорость, Заводское значение, пользователь и пароль.IO: система, руководство, вход, вход и выход.Внешнее Руководство: большая внешняя кнопка управляет прямым и обратным вращением, запуском, паузой, сигнализацией и аварийной остановкой двигателя.Инструкции: 23 инструкции, включая 6 совместных инструкций, которые можно смешивать с ПЛК.USB: система может питаться напрямую от USB-кабеля, что удобно для передачи загрузочных изображений и программ.Изолированный порт ввода-вывода: с входными и выходными портами, изолированными от системы.Функция удержания потери мощности.

Системные ресурсы:

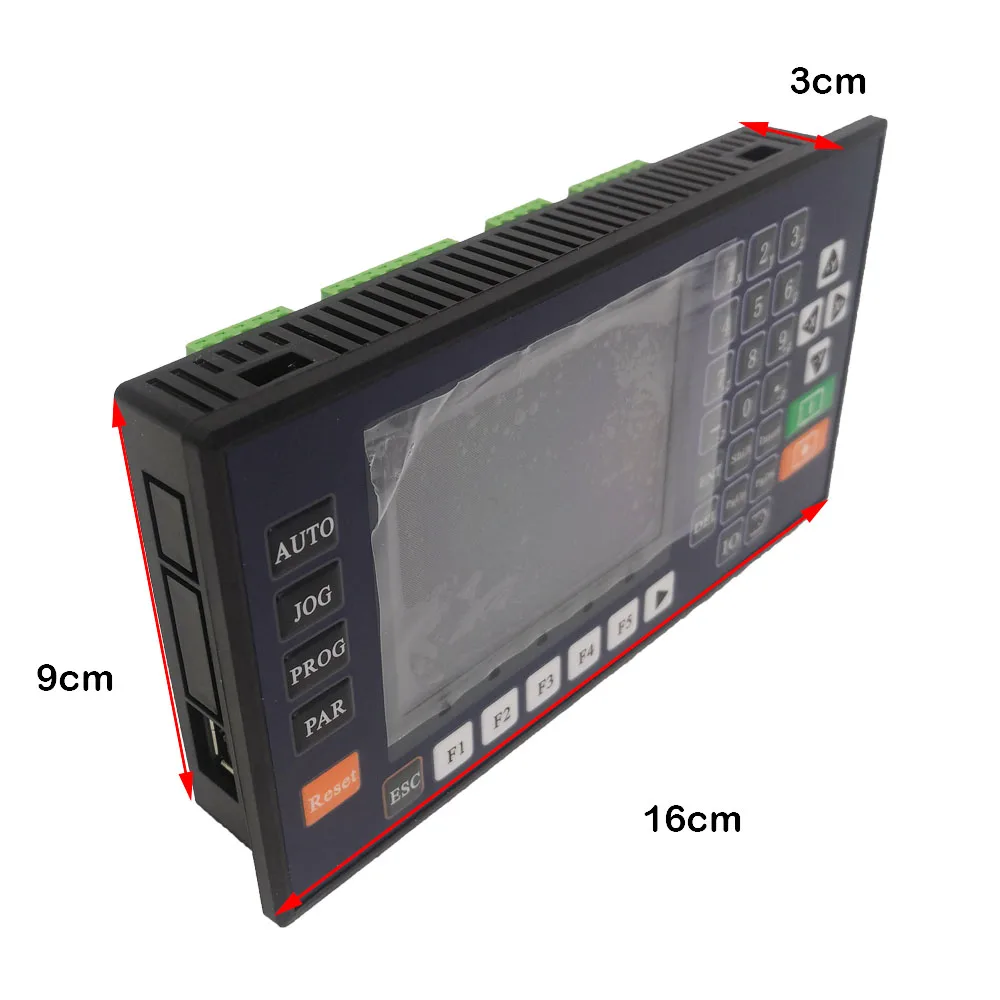

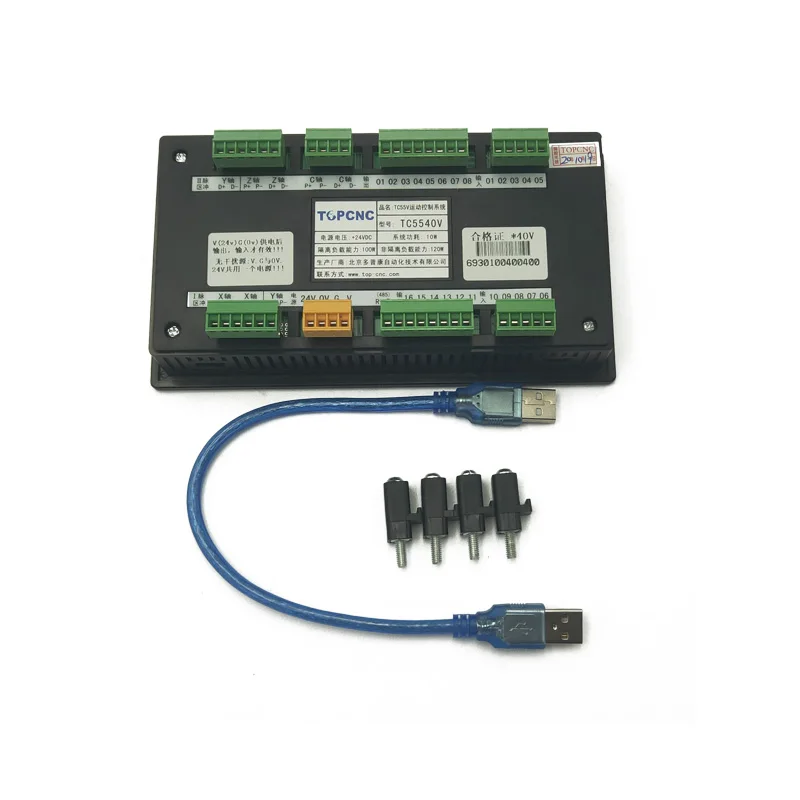

Система управления состоит главным образом из следующих частей:● Цветной ЖК-экран 3,5 дюйма с разрешением 320*240.● Массив контактных клавиш (38 клавиш).● Специальный чип управления движением, 4-осевой дифференциальный импульсный выход (выход сигнала: направление + направление-импульс + импульс-).● Вход/выход (16 фотоэлектрических изолированных 24 В входов, 8 фотоэлектрических изолированных 24 В выходов, одноканальный Номинальный 500 мА).● Интерфейс 485, который можно смешивать с ПЛК для программирования, а также можно настроить специальную машину.● Двойной источник питания 24 В изолирован.● USB интерфейс, системный блок питания, верхнее компьютерное программное обеспечение или изображения загрузки и использования.● Максимальная строка программы составляет 480 строк.● Его можно подключить к внешней плате расширения IO.● Габаритные размеры: длина × ширина × толщина 172 × 94 × 48 мм.● Размер вставного отверстия: длина × ширина 162 × 84 мм, а толщина передней панели-4 мм.

Технические индикаторы:

Минимальный блок данных: 0,001 мм.Максимальный размер данных: ± 99999,999 мм ..Предел скорости быстрого движения: 9000 мм/мин (когда эквивалент импульса составляет 0,001 мм).Максимальный предел скорости обработки: 9000 мм/мин (если эквивалент импульса составляет 0,001 мм).Максимальная выходная частота импульса: 200 кгц.Количество осей управления: 1 ~ 4 оси (x, Y, Z, C).Количество осей связи: линейная интерполяция может быть выполнена для осей X,Y, Z и C, а круговая интерполяция может быть выполнена для осей X и Y.Электронная шестерня: числитель: 1 ~ 99999, знаменатель: 1 ~ 99999.Основные функции системы: Автоматическая, ручная, программа, параметры, io и т. Д.
