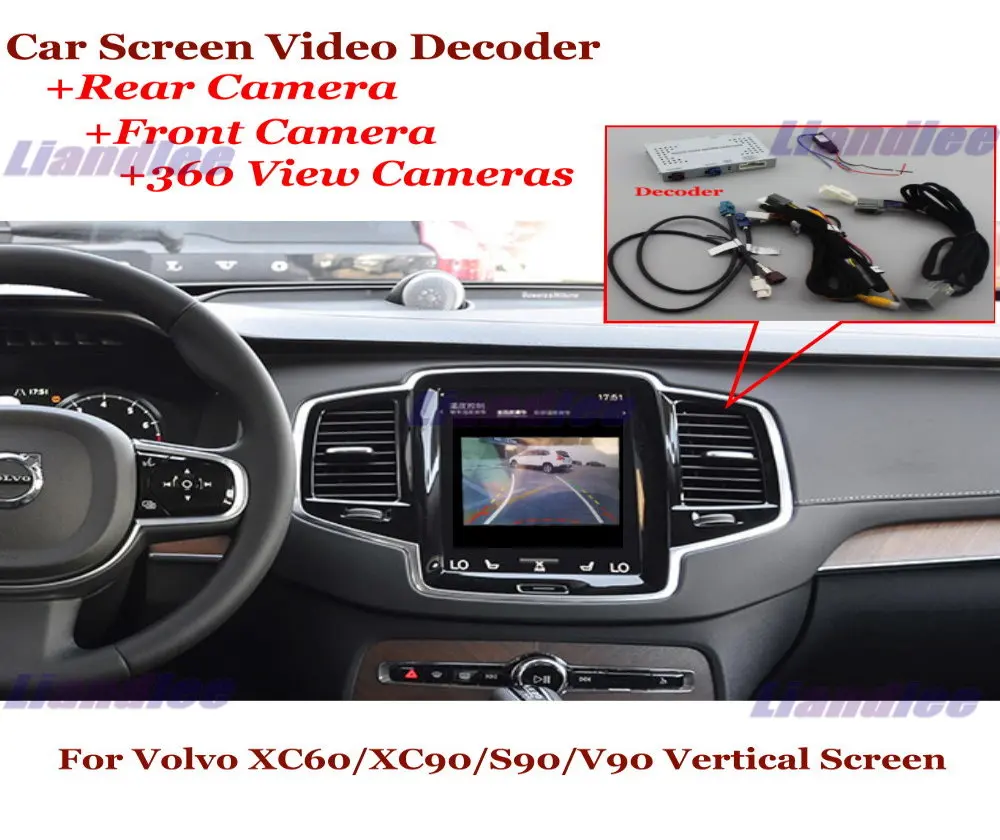

Автомобильный декодер, HD Реверсивный видеорегистратор, передний и задний вид, 360 камера для Volvo XC60XC90S90V90, вертикальный экран, оригинальный видео обновленный

Автомобильная камера заднего вида

Автомобильная Камера Переднего Вида

Автомобильный видеорегистратор заднего вида

Автомобильная 360 Система полного обзора 4 камеры

Автомобильный HD оригинальный экран для обновления видео

Вертикальный экран для Volvo XC60/XC90/S90/V90

Рис. 1:

Рис. 2:

Автомобильная камера заднего вида

Автомобильная Камера Переднего Вида

Автомобильный видеорегистратор заднего вида

Автомобильная 360 Система полного обзора 4 камеры

Автомобильный HD оригинальный экран для обновления видео

Вертикальный экран для Volvo XC60/XC90/S90/V90

Процесс разборки продукта

* (Примечание: вертикальный экран не имеет информации о повороте и реверсе. При установке заднего вида лампа заднего хода должна быть подключена, и кабель заднего хода должен быть подключен к линии обнаружения 360. Таким образом, при реверсивном режиме источник питания заднего хода может непосредственно поставить питание к камере без добавления реле; Если установлен 360, то рулевая лампа должна быть подключена.)

Примечание: Все Процессы разборки и сборки должны быть выключены, а оригинальные меры защиты транспортного средства должны быть приняты, чтобы избежать повреждения оригинальных деталей транспортного средства

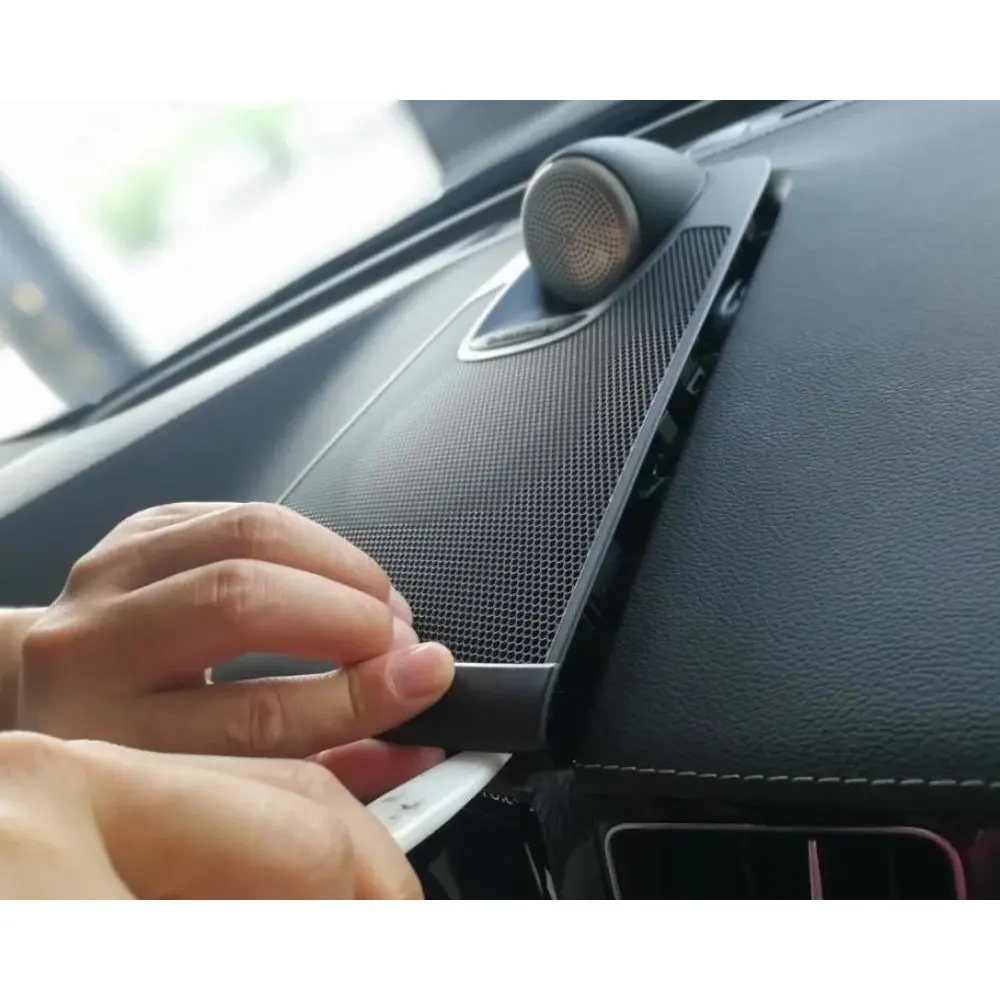

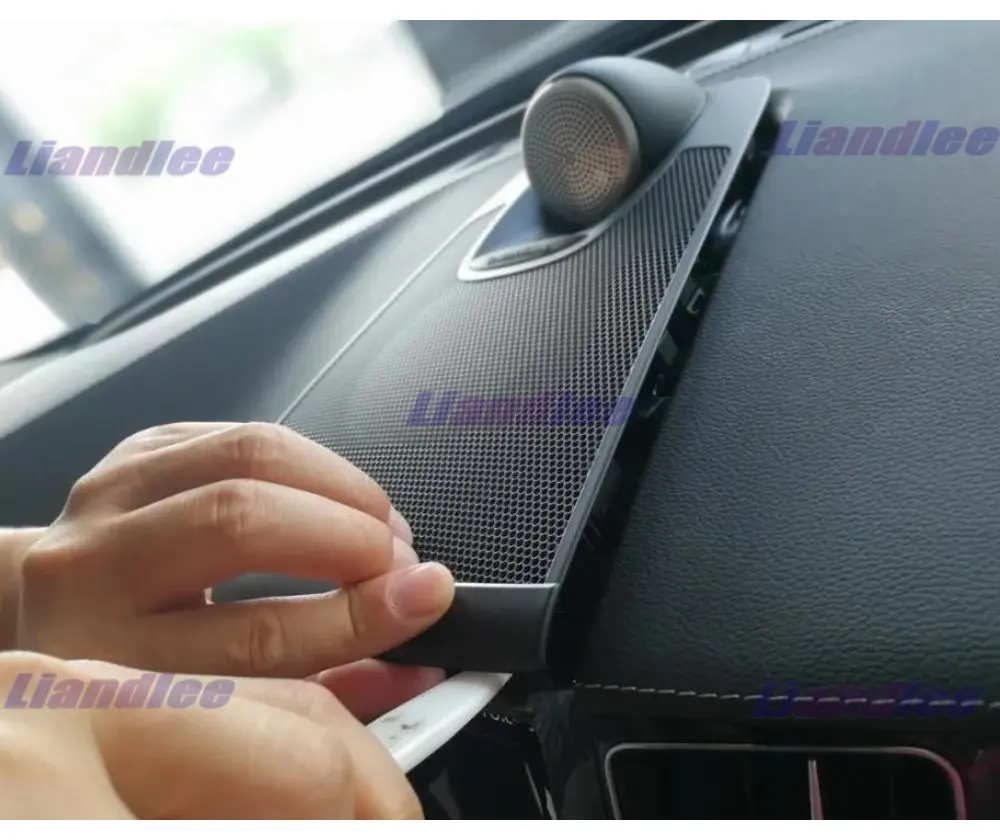

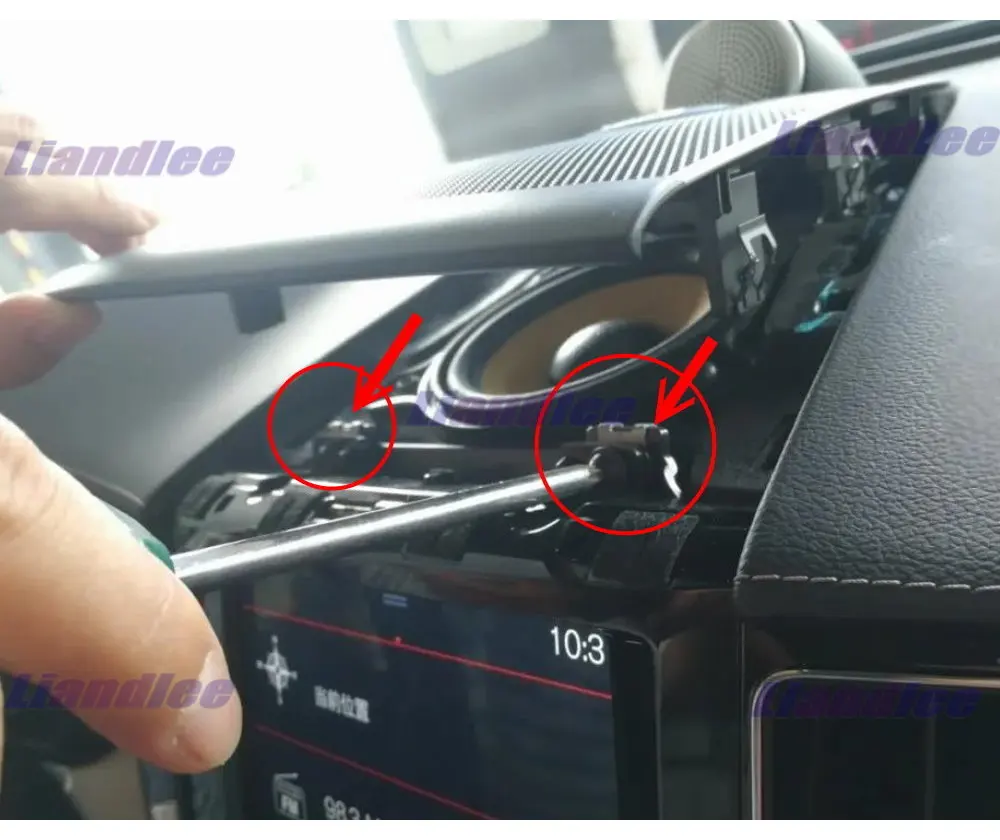

1. Во-первых, протрите крышку над экраном дисплея резиновым ножом в соответствии с указанным положением * есть два отверстия в воздушной сушилке с обеих сторон XC90. Прикрепите его крючком, чтобы вынуть вентиляционное отверстие (рис. 2, 3)

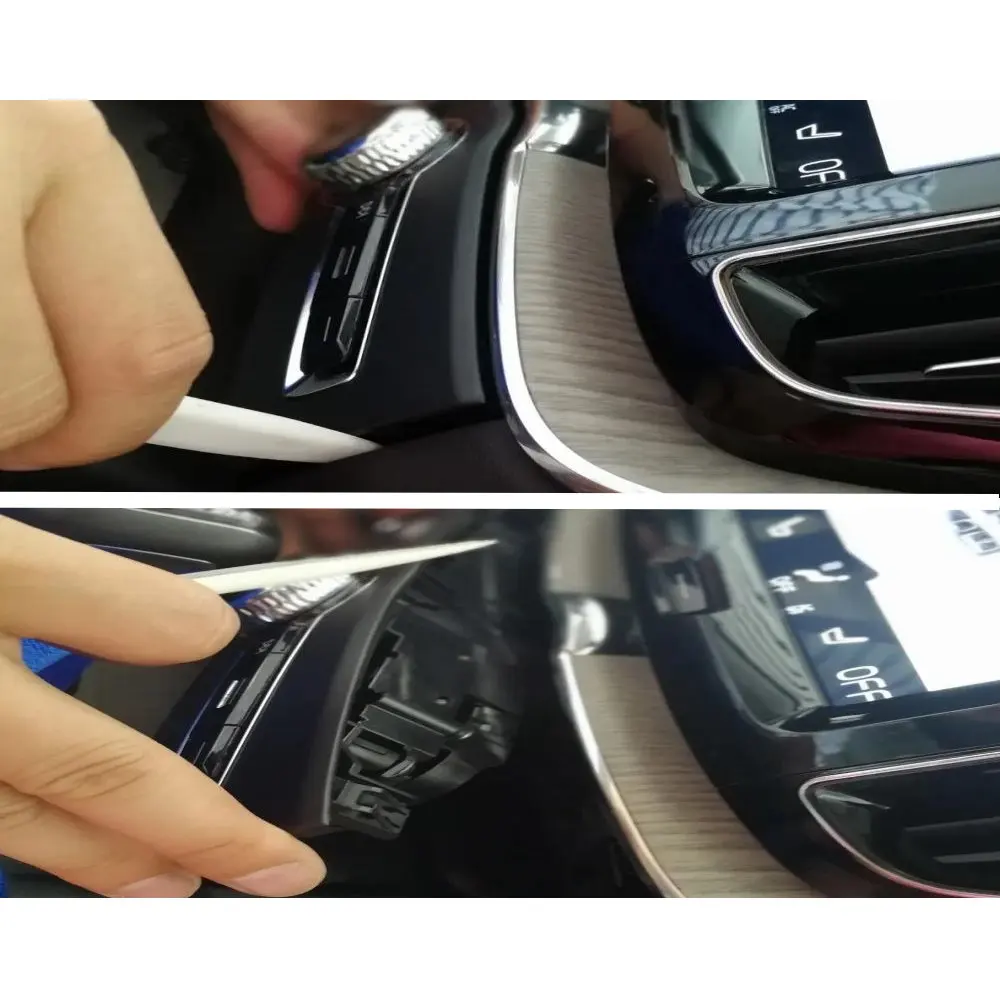

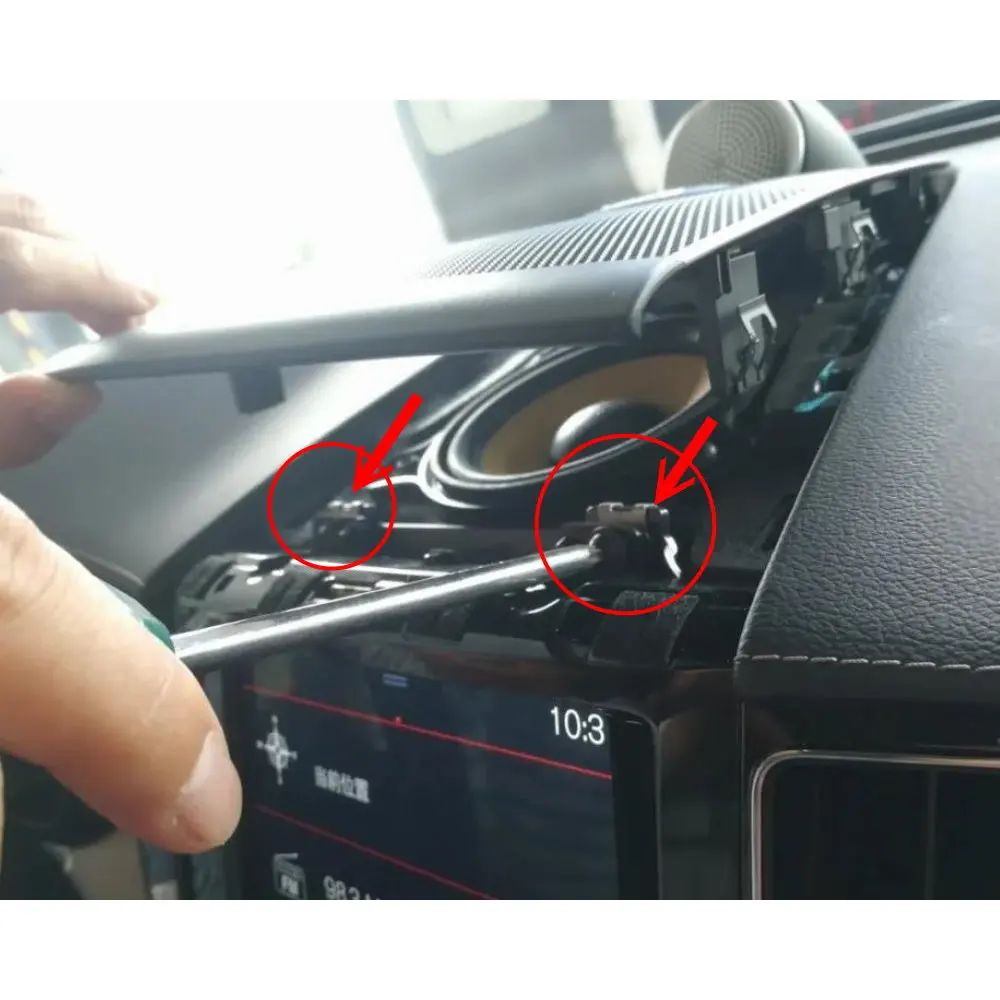

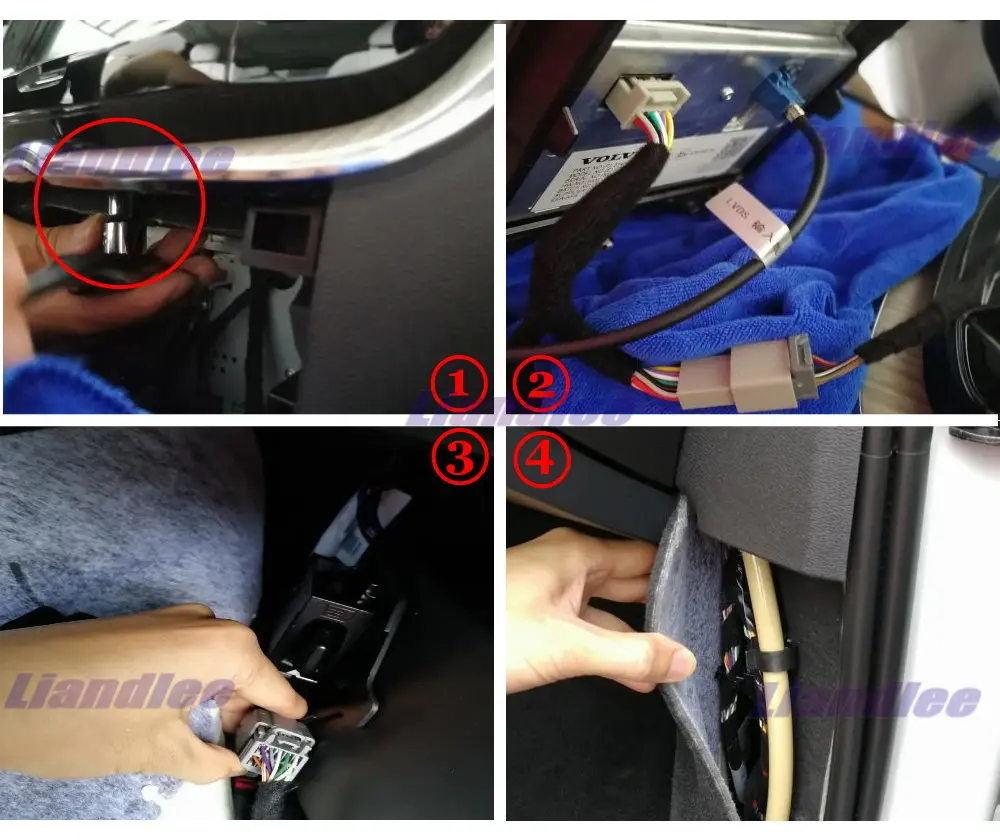

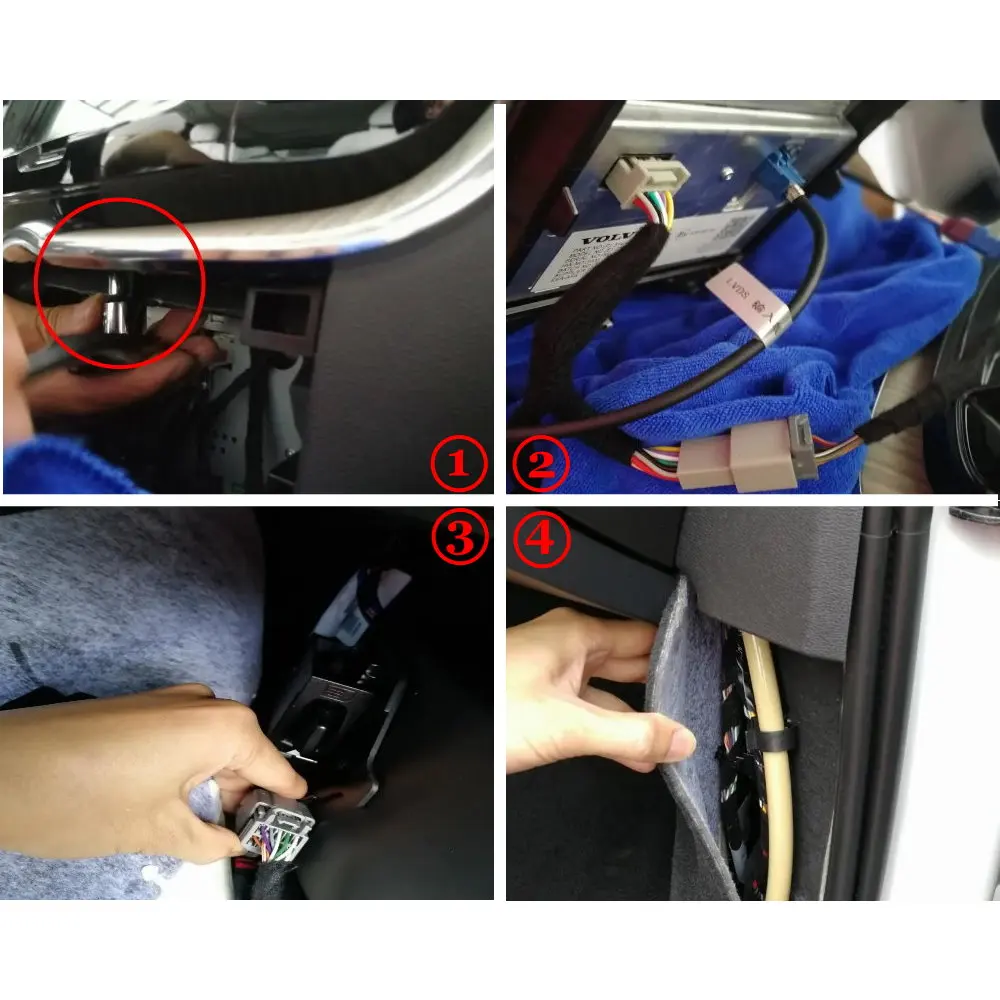

2. Снимите панель кондиционера (рис. 4). Есть винт в красном круге под вентиляционной панелью. Снимите винт (рис. 5), а затем непосредственно выньте экран дисплея и перенесите шнур питания в красный круг и линию LVDS экрана дисплея (рис. 5-②). Если трек необходимо добавить, подключите адаптер к передней двери пассажирского водителя (рис. 5-③, рис. 5-④).

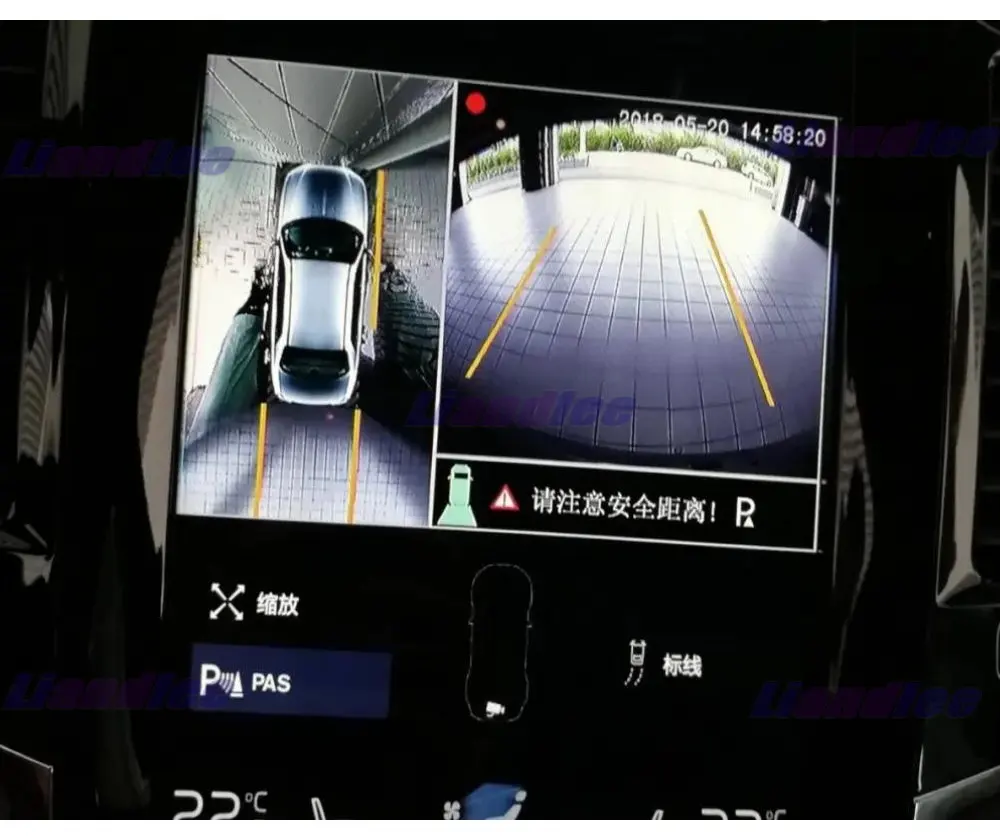

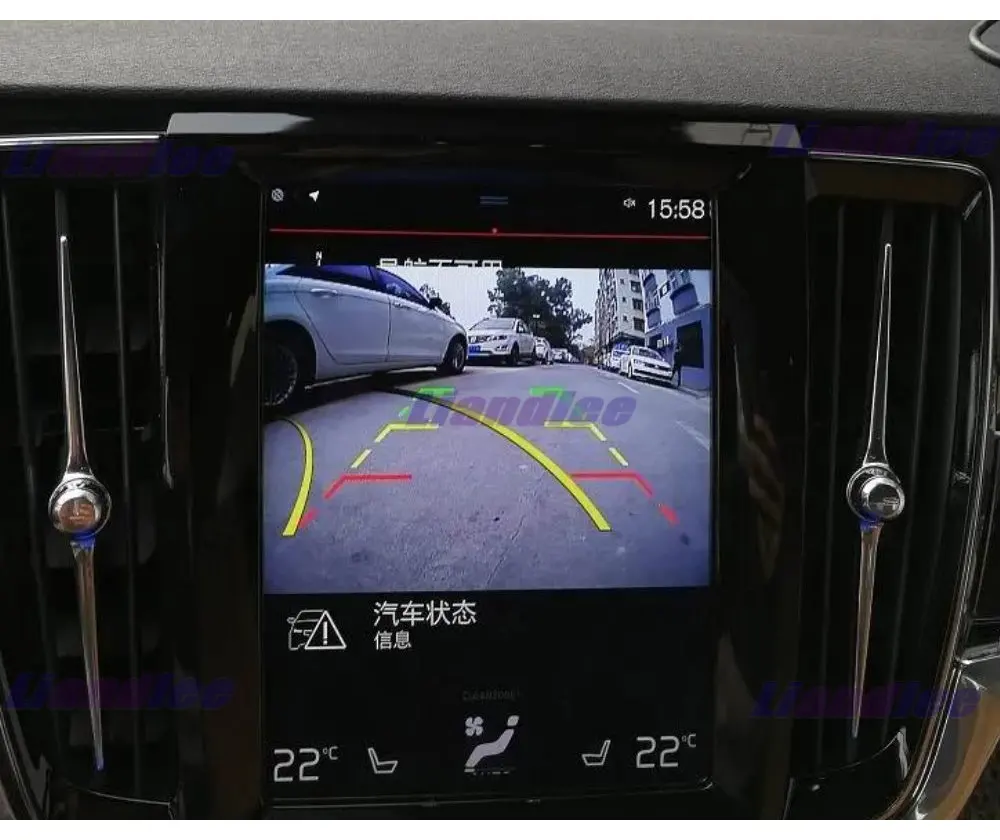

3. В том случае, если вам нужно, чтобы установить видеорегистратор, поворот на 6-pin, нажмите на сенсорный экран, видеорегистратор появится значок, и вы можете войти в DVR до щелчка. Эффект изображения заднего вида и vga360 (рис. 6 и 7)

Рис. 3:

Рис. 4:

Рис. 5:

Автомобильная камера заднего вида

Автомобильная Камера Переднего Вида

Автомобильный видеорегистратор заднего вида

Автомобильная 360 Система полного обзора 4 камеры

Автомобильный HD оригинальный экран для обновления видео

Вертикальный экран для Volvo XC60/XC90/S90/V90

Рис. 6:

Рис. 7:

Рис. 8:

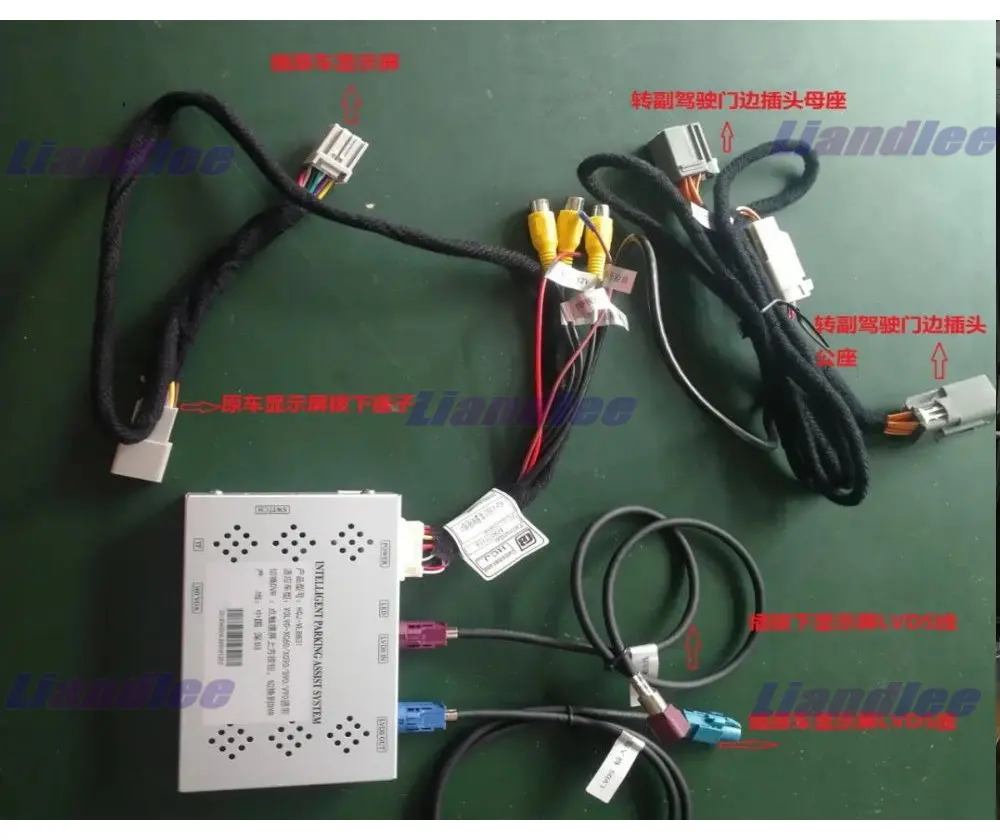

Декодер коробка и камера функции обновления:

Обратная траектория Направляющие линии обратное изображение + Вид спереди + 360 вид + DVR

Неразрушающая установка:

Не требует сломанных проводов и нового программирования

Установка не влияет на нормальную гарантию 4S магазина.

Специальный дизайн автомобиля, оригинальный автомобильный порт непосредственно подключается к установке, так просто!
