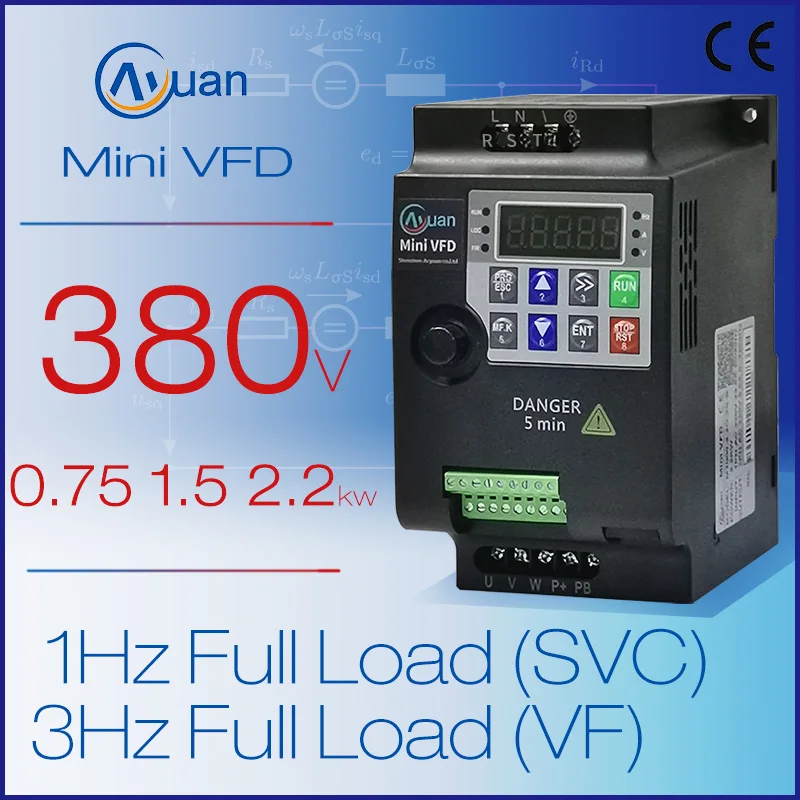

Мини vfd 380 кВт в Векторный Преобразователь переменной частоты для преобразователя скорости двигателя

Обратите внимание:

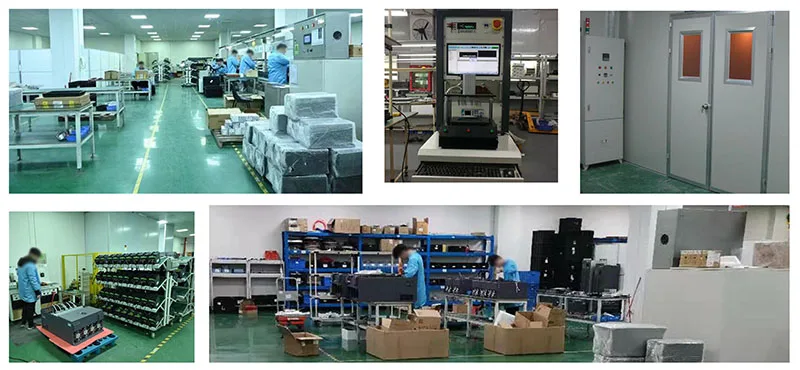

Мы фабрика прямые продажи в Шэньчжэнь Китай, специально для мини VFD, VFD тип модели от 0,75 кВт до 1 мВт в течение более чем 10 лет.

Если вам нужно pruchase наши продукты оптом или вы хотели бы быть нашим дилером, нужна техническая поддержка, пожалуйста, kindlycontactCnc.automation@foxmail.com, Лучшая цена может быть предложена.

Основная особенность:

Поддержка двигателя шпинделя (VF: 0-3000 Гц)

Поддержка бессенсорного векторного управления (SVC: 0-500 Гц)

Множественное предохранение (до 30 неисправностей, включая защиту от перегрузки по току, защита от перенапряжения, пониженного напряжения, перегрева, фазы по умолчанию, перегрузки, ярлык и т. д., может записывать подробный статус работы во время сбоя и имеет функцию автоматического сброса)

Сильный ток и слабый ток полностью изолированы, безопасны и надежны

Энергоэффективный

Один год гарантии

Пожизненное послепродажное обслуживание.

Заводская цена.

Техническая поддержка.

Сборка в ПИД (может работать в постоянном давлении водоснабжения)

Вращающийся двигатель Летающий старт

Легкий ПЛК

Мульти-скоростной

RS485 связь

Автоматическое регулирование напряжения

Точный предел тока

Защита стойла

Защита от перегрузки по току

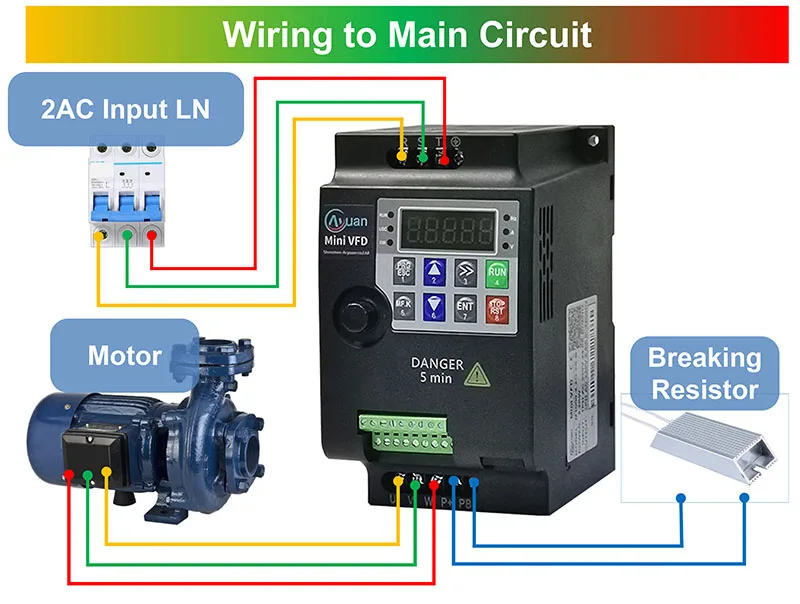

Поддержка внешнего тормозного резистора

Защита от перегрузки по току

Мониторинг тока нагрузки в режиме реального времени во время работы автоматически ограничен установкой точки подавления перегрузки, чтобы предотвратить сбой, вызванный чрезмерным током.

Эта функция особенно подходит для некоторых нагрузок с большой инерцией или резкими изменением.

Защита от перенапряжения

Когда напряжение шины достигает или превышает точку подавления перенапряжения автобуса во время работы инвертора, инвертор автоматически регулирует рабочую частоту для подавления повышения напряжения шины, чтобы убедиться, что инвертор не вызывает перенапряжения из-за чрезмерного напряжения шины.

Предел тока волны за волной

Когда выходное напряжение превышает предельную точку волнового тока, срабатывает предельная защита от аппаратного тока, которая может удерживать подъем тока в определенной степени, чтобы ток не превышал значение защиты инвертора и избегал отключения из-за внезапной нагрузки или аномалии тока, вызванной сигналом тока.

По сравнению с аналогичными товарами, мини-размер меньше и экономичнее для установки.

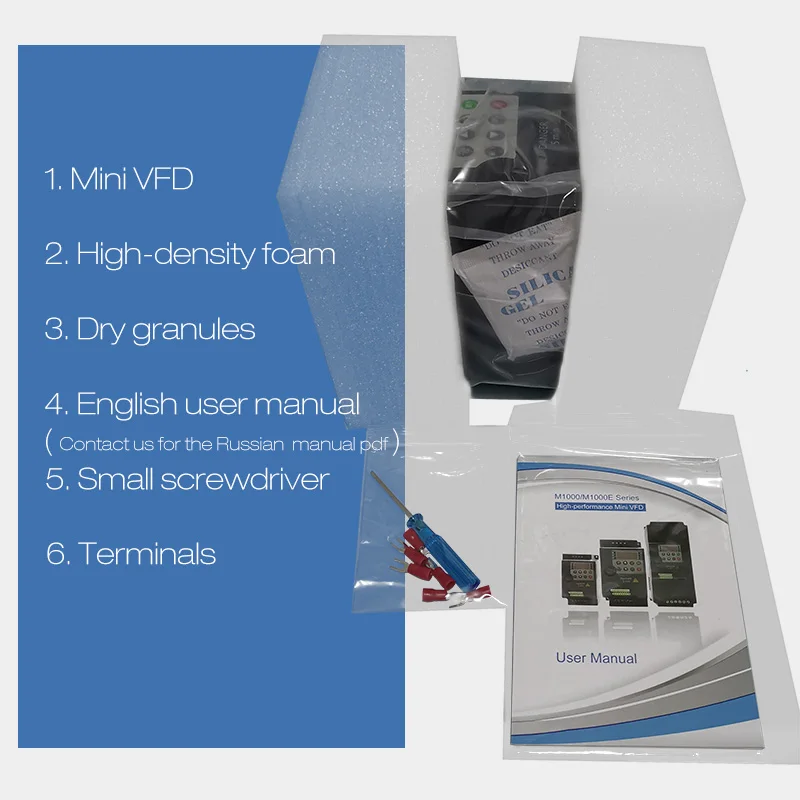

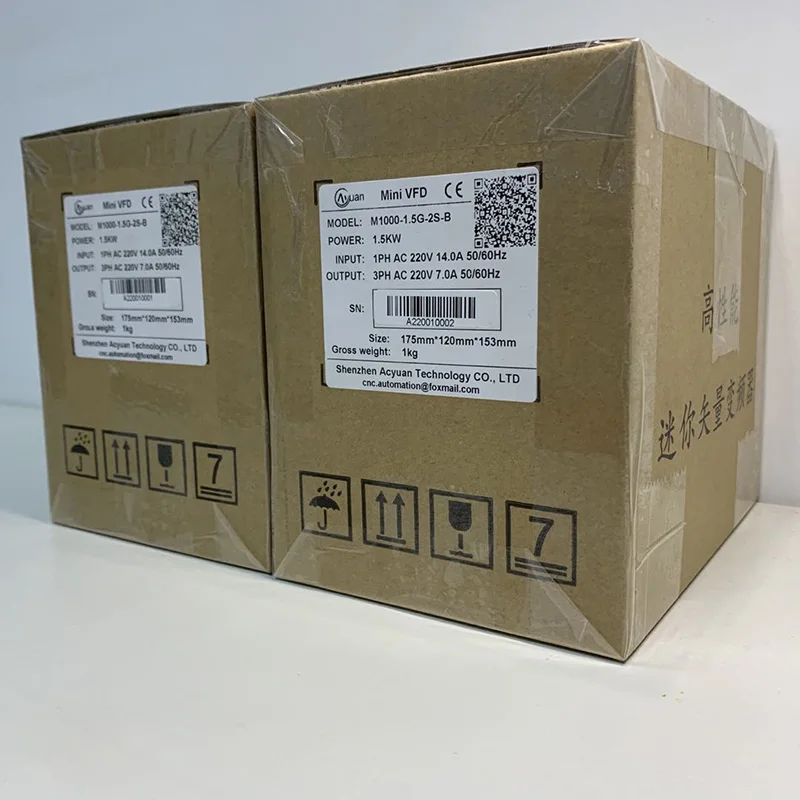

Упаковочный лист

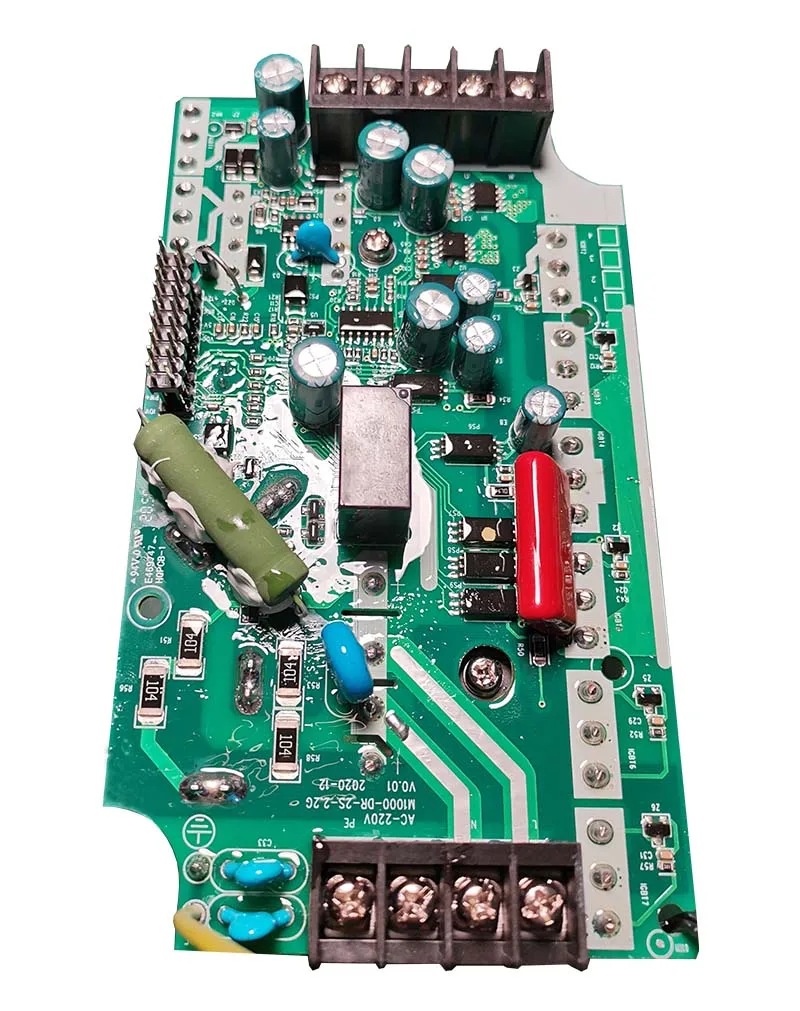

Сильные и слабые токи полностью изолированы, безопасны и надежны.

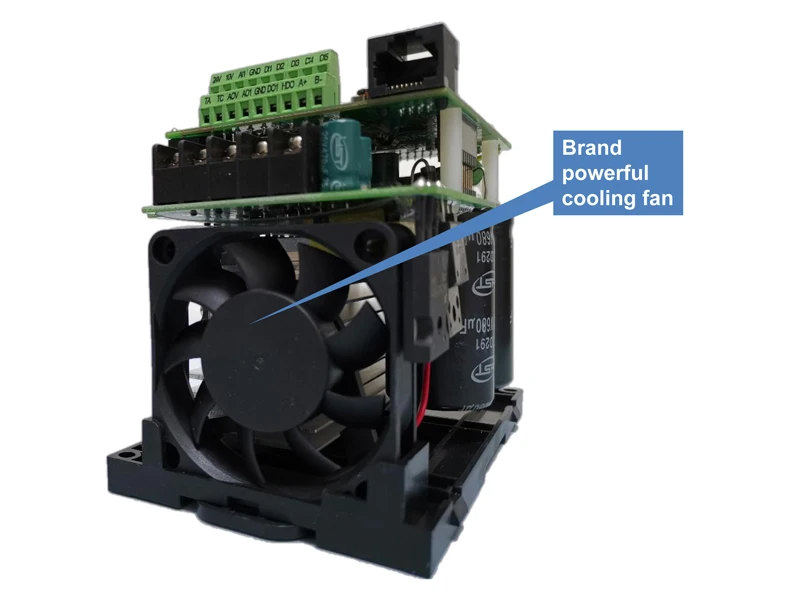

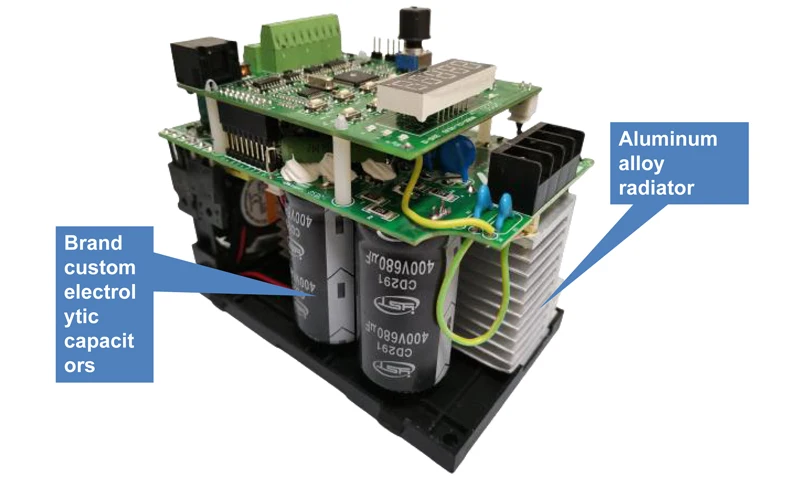

Используйте фирменные конденсаторы и вентиляторы для продления срока службы продукта.

Утолщенная трехстойкая краска, Превосходная изоляция, влагостойкая, анти-утечка, ударостойкая, Пыленепроницаемая, Антивозрастная, антикоррозийная, устойчивость к короне

Поддержка внешнего тормозного резистора

Электронное руководство на английском или русском языке

Технические характеристики M1000/M1000E

Товар

Технический индекс

Описание

Входные и выходные характеристики

Входное напряжение

3PH 380V ± 15%

Входная частота

50 ~ 60 Гц ± 5%

Выходное напряжение

0 ~ Номинальное входное напряжение

Выходная частота

V/f контроль: 0 ~ 3000 ГцSVC: 0 ~ 500 Гц

Емкость перегрузки

150% 60s; 180% 10s; 200% 1s

Особенности управления

Управление мотоципом

Индукционный двигатель (M1000)PMSM (M1000E)

Метод управления

Управление V/f (V/f)Бессенсорное векторное управление (SVC)Управление крутящим моментом

Диапазон регулировки скорости

1:100 (V/f)1:200 (SVC)

Точность контроля скорости

± 0.5%

Пусковой момент

1 Гц/150% (V/f)0,5 Гц/150% (SVC)

Несущая частота

1,0 ~ 16,0 кГц, автоматически регулируется в зависимости от температуры и характеристики нагрузки.

Увеличение крутящего момента

Автоматическое увеличение крутящего момента; Ручное увеличение крутящего момента: 0.1% ~ 30.0%

Кривая V/f

Три типа: линейный, многоточечный и квадратный (1,2 мощность, 1,4 мощность, 1,6 мощность, 1,8 мощность, квадрат)

Торможение постоянного тока

Торможение постоянного тока при запуске и остановке. Частота торможения постоянного тока: 0,0 Гц ~ Максимальная частота, время торможения: 0,0 s ~ 100,0 s

Простое управление PLC и многошаговая скорость

Он может реализовывать максимум 16 сегментов скорости работы через встроенный PLC или контрольный терминал

Автоматическое регулирование напряжения

Постоянное выходное напряжение автоматически при колебании входного напряжения

Мгновенная понижающая частота

Когда напряжение сети находится под напряжением, частота будет уменьшена мгновенно для поддержания напряжения шины.

Функция управления

Управление крутящим моментом

Контроль крутящего момента без PG

Предел крутящего момента

Автоматически Ограничьте крутящий момент и предотвратите частоту перегрузки по току во время работы

Регулятор частоты Wobble

Несколько треугольных волн частоты управления специально для текстиля.

Контроль избыточного напряжения и перегрузки по току

Ограничение тока и напряжения автоматически во время процесса работы, предотвращает частоту перегрузки по току и перенапряжения.

Функция защиты от неисправностей

До 30 неисправностей, включая защиту от перегрузки по току, защита от перенапряжения, пониженного напряжения, перегрева, фазы по умолчанию, перегрузки, ярлык и т. д., может записывать подробный статус работы во время сбоя и имеет функцию автоматического сброса

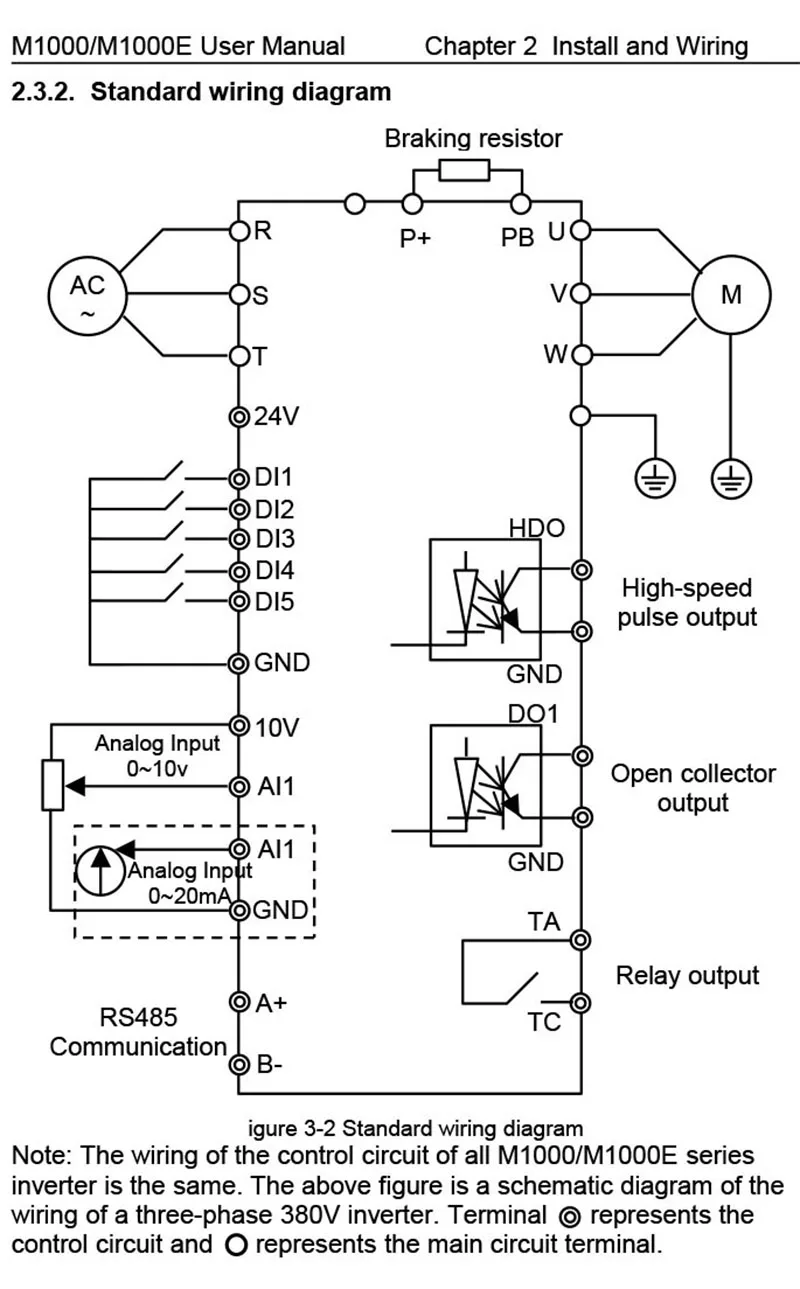

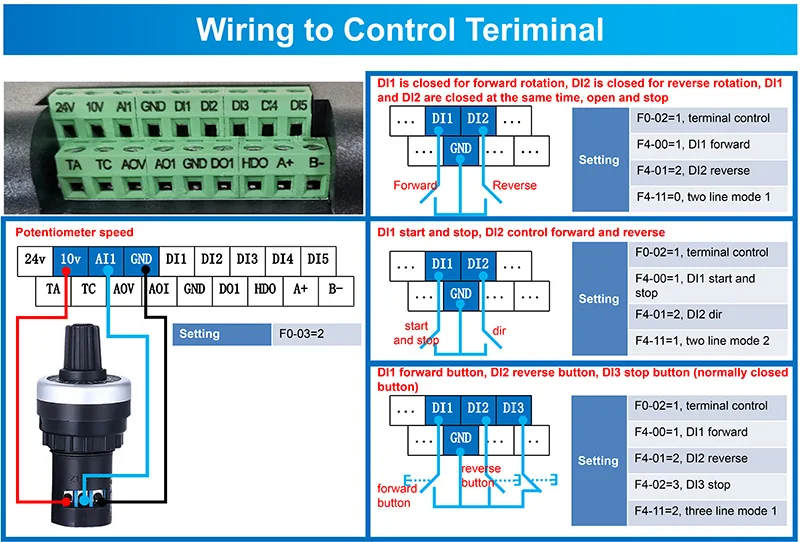

Входные/выходные клеммы

Входные клеммы переключателя

Программирование DI: 5 ВКЛ-ВЫКЛ входов, 1 из которых может использоваться в качестве высокоскоростного импульсного ввода.

Аналоговый входной терминал

1 аналоговый вход AI1: 0 ~ 10 в или 0 ~ 20 мА вход опционально (F4.40)

Выходная клемма переключателя

2 программируемых выхода коллектора, 1 из которых может использоваться в качестве высокоскоростного импульсного выхода

Релейный выход

1 канальный релейный выход

Аналоговый выходной терминал

1 аналоговый выход AO: 0 ~ 20 мА или 0 ~ 10 в

Связь

Поддержка интерфейса связи RS485 MODBUS-RTU протокол связи

Интерфейс машины человека

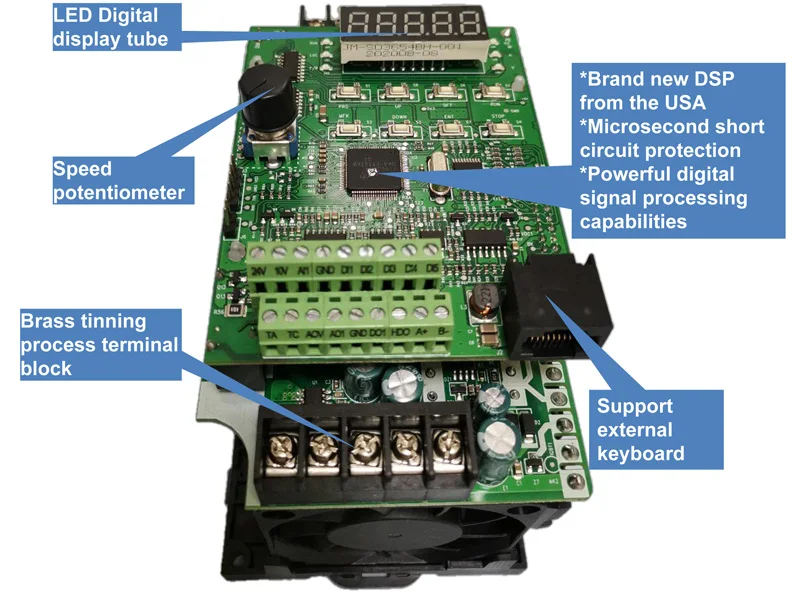

Светодиодный дисплей

Подсвечиваемый светодиодный цифровой трубчатый дисплей отображает соответствующую информацию о инверторе

Защита окружающей среды

Температура окружающей среды

-10 ~ 40 ℃, derated 4% при повышении температуры на каждые 1 ℃ (40 ~ 50 ℃)

Влажность

90% RH или меньше (без конденсации)

Высота

<= 1000 м: Выходная Номинальная мощность> 1000 м: Выходное снятие

Температура хранения

-20 ℃ ~ 60 ℃

Информация о модели

Модель

МощностьЁмкостьКВт

ВходТокA

ВыходТокA

ПрименимоДвигательКВт

ПрименимоДвигательHP

M1000-0.7G-4T-B

0,75

3,4

2,1

0,75

1

M1000-1.5G-4T-B

1,5

5,0

3,8

1,5

2

M1000-2.2G-4T-B

2,2

5,8

5,1

2,2

3

M1000-4.0G-4T-B

4,0

10,5

9,0

3,7

5

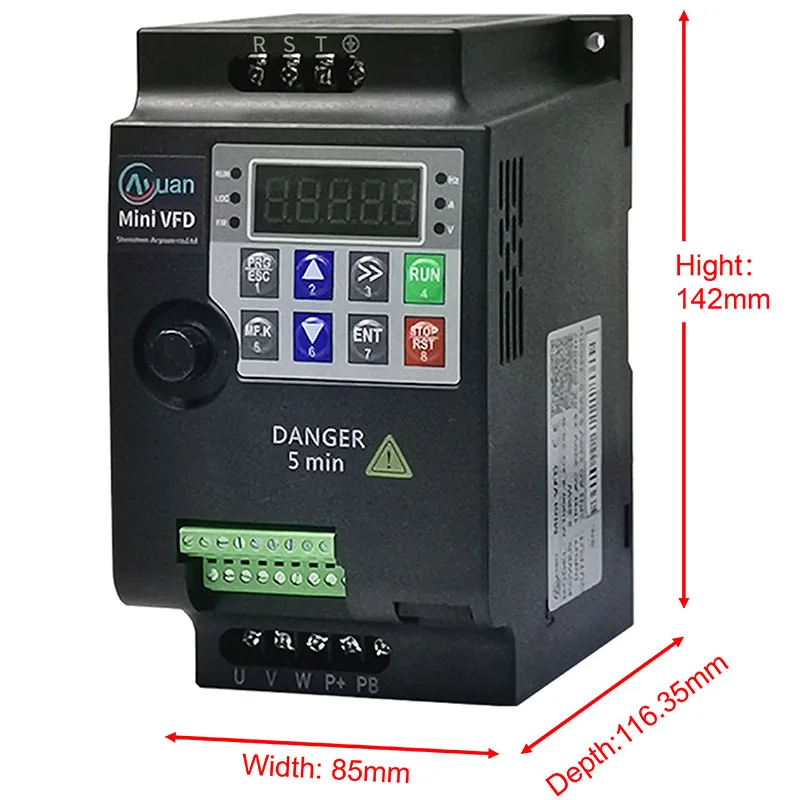

Внешние размеры

Режим

Внешние размеры (мм)

Диаметр (мм)

Тип

-

W

H

D

W1

H1

-

M1000-0.7G-4T-B

85

142

116,35

79

136

4

C1

M1000-1.5G-4T-B

M1000-2.2G-4T-B
