USB-измеритель мощности 100K до 10 ГГц,-55 + 30 дБм, регулируемое значение затухания + антенна + Затухание для телефона

Описание:

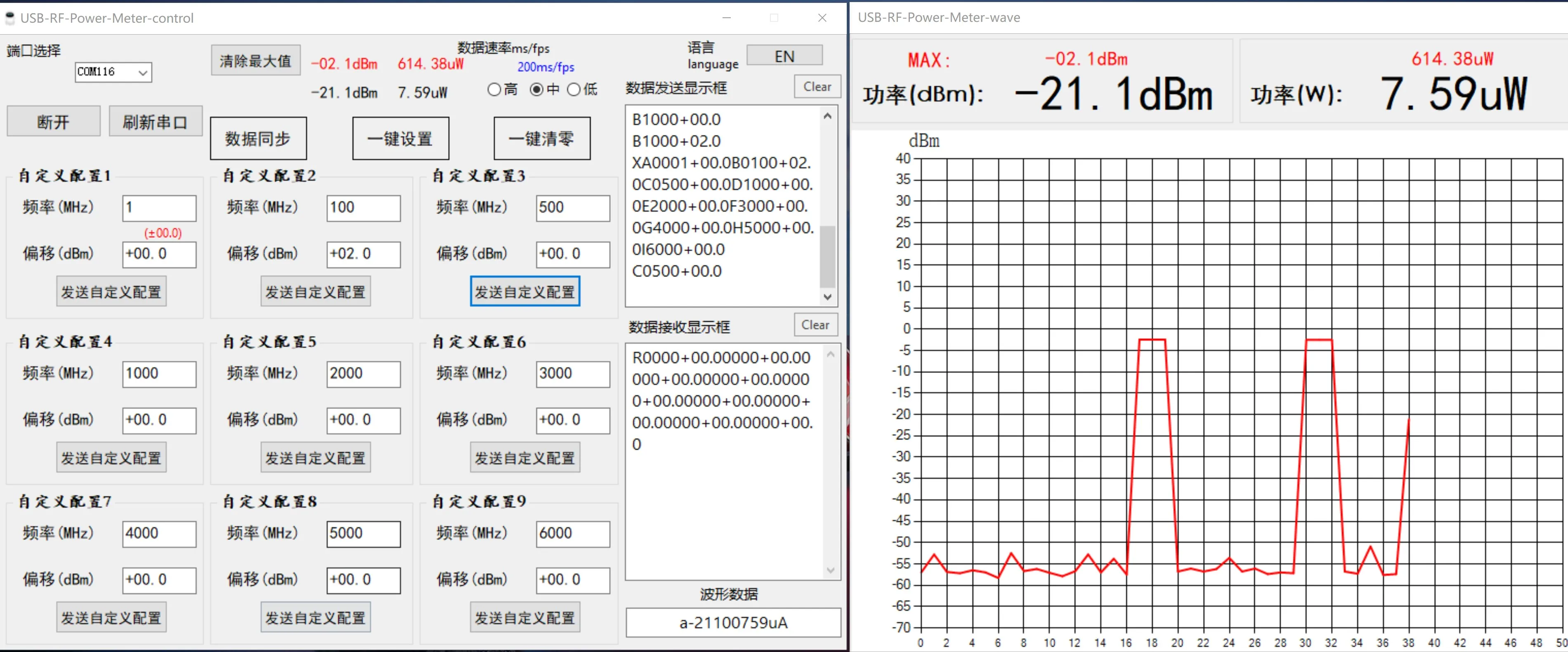

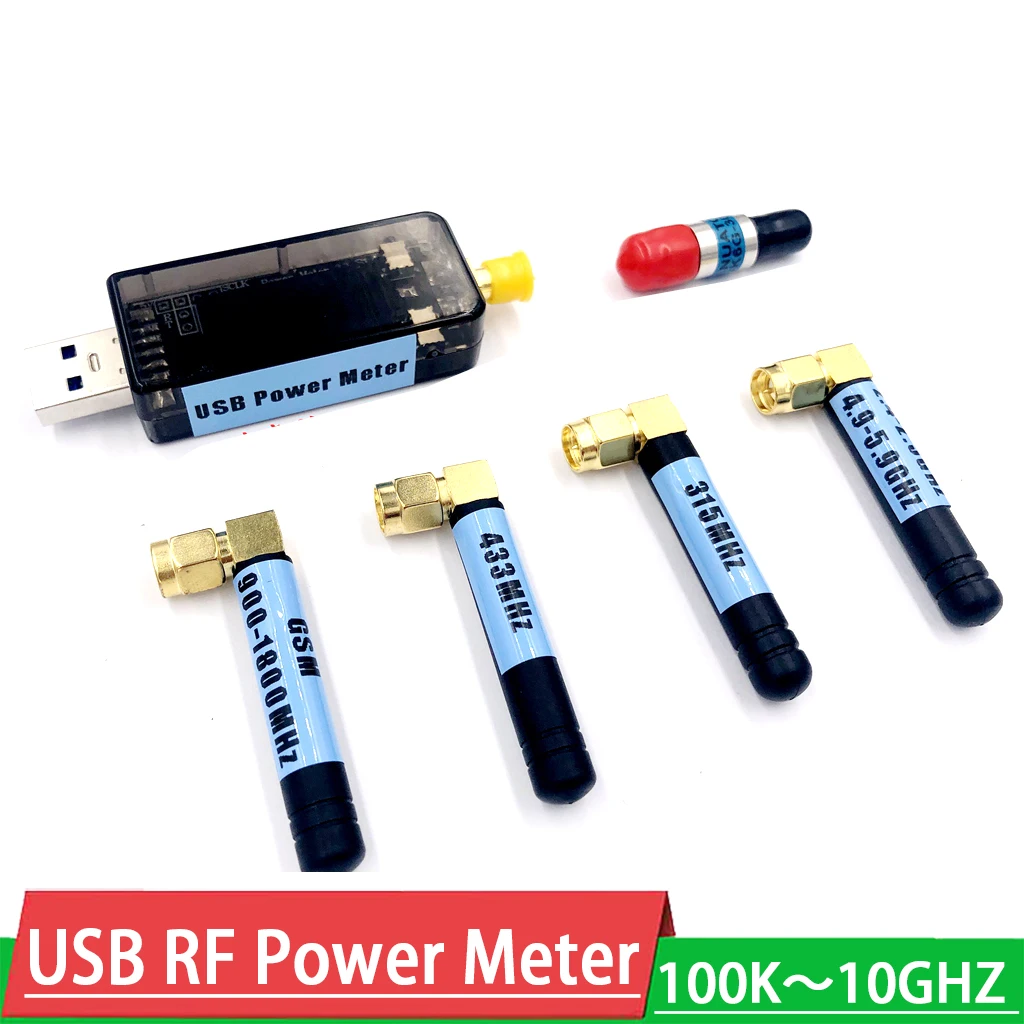

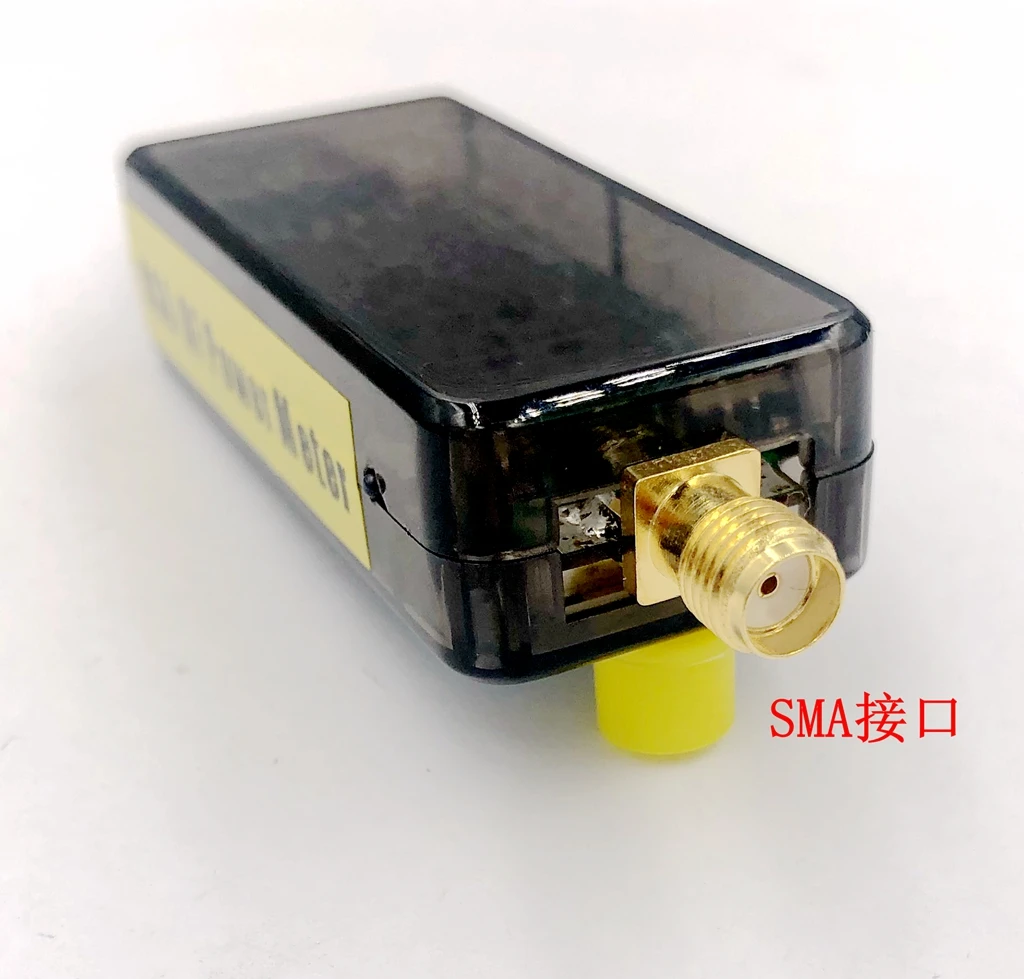

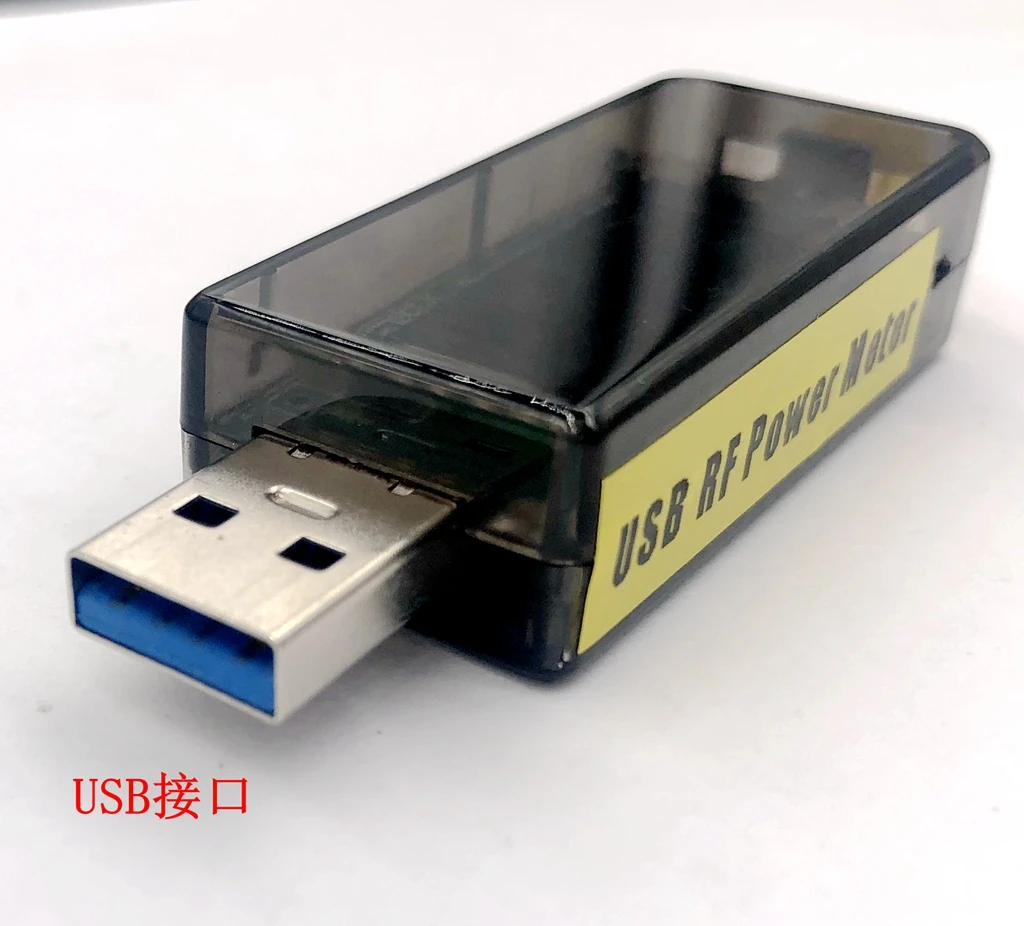

Особенности:Серия RF-Power-Meter-V3.0-это высокопроизводительный недорогойПортативный USB простой радиочастотный измеритель мощности. С 0,96Дюймовый 160x80 пикселей TFT полноцветный дисплей, 5 в источник питанияИ передачи данных через USB. Простой в использовании, маленький размер,Удобно носить с собой, стабильная производительность, высокая точность,Предустановленное смещение, широкий динамический диапазон, быстрая скорость измерения.Программное обеспечение позволяет пользователям настроить измеритель мощности на ПКИ облегчает запись данных и обмен ими.Особенности:1. Поддержка отбора проб скорости 500uS (0,5 мс), 200 мс, 1S;2. С 30 дБ фиксированным аттенюатором и 4 общим частотным диапазономАнтенны;3. Максимальная Функция сохранения образца, лучше поймать пульсСигналы;4. Максимальная 9 частота смещения данных калибровки может хранитьсяЗаранее;5. Хост-компьютер поддерживает кривой дисплея, китайский и английскийМеню и открытый протокол последовательного порта;6. После завершения настройки параметров хост-компьютерС TFT поддерживает автономную работу.Применение продукта:-Калибровка радиочастотных приборов;-Тестирование и техническое обслуживание радиочастотного оборудования;-Измерение коэффициента стоящей волны радиочастотыЗамыкание (добавляя отзывы по мосту);-Измерение потери радиочастотной цепи;-Обнаружение помех между беспроводной связьюОборудование;-RSSI (полученный Индикатор силы сигнала) и передачаОбнаружение уровня мощности;-Оценка производительности шаг аттенюатора;-Измерение усиления усилителя и затухания сети;-Измерение мощности вперед и отраженной мощностиНаправленная муфта;-Измерение мощности GSM сигнала, модулированного GMSK *.Технические параметры:1. Диапазон измерения мощности: -55 ~ + 30 дБм (от 0 до-50 дБм имеетХорошая линейность, и аттенюатор необходим для более чем0DBM)2. Измерение мощности Разрешение: ± 0,1 дБм3. Диапазон измерения частоты: 100k ~ 10GHz4. Входное сопротивление: 50 Ом5. Динамический диапазон: >60 дБ6. Рабочее напряжение: 5 В постоянного тока (источник питания через USB)7. Блок питания: dBm или W8. Размер корпуса: 55*24*14 мм (ДхШхВ); Размер с USB выступающимСлева и SMA выступает Справа: 79*24*14 мм (ДхШхВ)Посылка включает в себя:-1 х USB измеритель мощности-1x6 ГГц/2 Вт/30 дб аттенюатор-4 антенны (для GSM/WIFI/433/315 МГц)Скриншот компьютерного программного обеспечения аттенюатора (кривыеПоказать радиочастотный сигнал, который собираетсяВремя работы от рации):

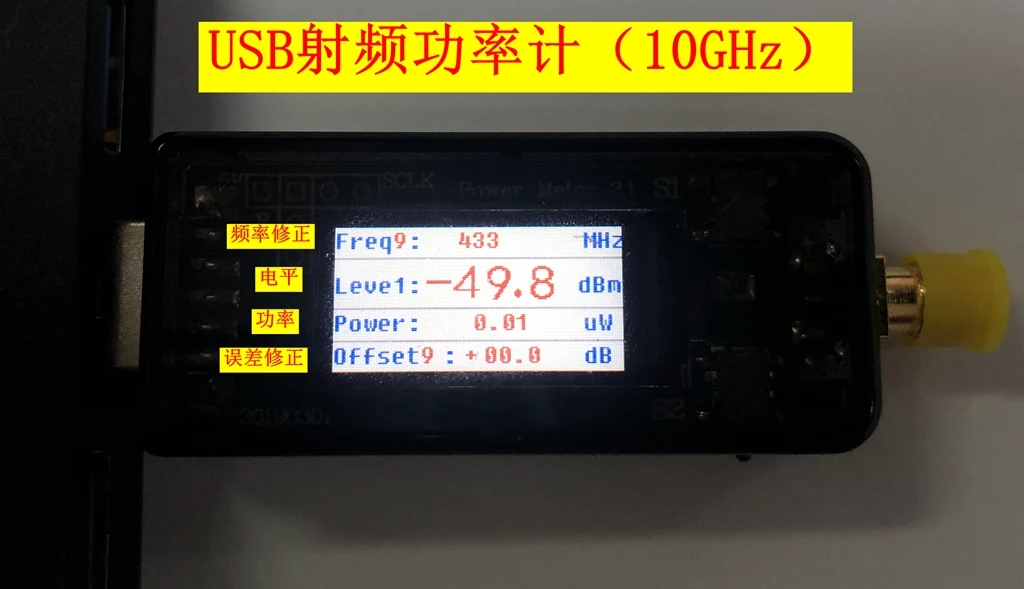

Общее чувство радиочастоты:ДБ является чистым счетным блоком:Для мощности, дБ = 10 * lg(A/B).Для напряжения или тока, дБ = 20 * lg(A/B).DBm определяет miliwatt. 0 дБм = 1 мВт;DBw определяет ватт. 0 dBw = 10lg1 w = 10lg1000 mw = 30 dBm.По умолчанию dB всегда определяет блок питания, которыйРассчитано как 10lg. Конечно, в некоторых случаях сигналПрочность (амплитуда) может использоваться для описания работы и мощности.В этот чехол, используйте 20lg как измерительный прибор. Это относится к обоимПоле управления и поле обработки сигнала. ДляНапример, иногда вы можете увидеть выражение dBmV.Управление интерфейсом:1. Описание дисплея интерфейса:-FreqX: частота, которую нужно проверить, по умолчанию Freq0,И 8 групп часто используемых частотных точек(Freq1-Freq8) может храниться, который может быть установлен нажатиемКлюч или поддержка верхнего компьютера.-Уровень: значение мощности в дБм соответствует токуЧастотная точка.-Мощность: точка частоты тока СоответствуетМощность в uW или mW в качестве блока.-OffetX: значение коррекции мощности, по умолчанию Offet0, и8 наборов коррекционных значений, соответствующих частотеТочки (Offet1- Offet8) могут храниться, которые могут быть установленыНажатие кнопки или поддержка верхнего компьютера.2. Краткое описание работы интерфейса:Есть две кнопки на измерителе мощности, которые определяютсяКак: перед измерителем мощности, верхняя кнопка S1 иНижняя кнопка S2. Два в основном предназначены для тестирования частотыНастройка и настройка значения коррекции мощности.В тестовом состоянии, короткое нажатие кнопки S1 и S2 для переключенияМежду частыми точками и соответствующей мощностьюЗначения коррекции.Удерживайте кнопку S1 в течение одной секунды, отпустите ее, чтобы войтиИнтерфейс мобильной регулировки. В это время интерфейсДанные остановят обнаружение, и курсор остается наПоложение, в котором он перемещался в прошлый раз, и по умолчаниюПоложение с самой высокой частотой. В это время, короткоеНажмите S1, чтобы переместить курсор вправо и нажмите клавишу S2Для перемещения курсора влево. При перемещении в положениеЧто нужно отрегулировать, нажмите и удерживайте S2, чтобы войтиРежим регулировки. В это время, номер, который нужно отрегулироватьОтображается в желтом цвете. Короткое нажатие S1 для увеличения, короткое нажатиеS2 для уменьшения. После настройки определенной цифры нажмите иУдерживайте S2, чтобы выйти из режима регулировки и вернуться к движениюРежим. Затем повторите вышеуказанные шаги для регулировки других чисел.После окончания цифровой регулировки нажмите и удерживайте S1 доВыйдите из настройки мобильного телефона и введите режим измерения. ДанныеОбычно обновляется.В обычном режиме, короткое нажатие S1 и отпустите его, чтобы выбратьИзмерение часто используемых диапазонов частот. Короткий пресс S2Чтобы выбрать предыдущий часто используемый частотный диапазон.3. Подробные инструкции по интерфейсу:Измеритель мощности имеет четыре режима работы: нормальное измерениеРежим, быстрый режим переключения, режим перемещения курсора и числовойРежим регулировки.(1) Нормальный режим измерения:В обычном режиме измерения измеритель мощности отображаетМощность в dBm и uW или mW, соответствующая токуЧастотная точка, как показано в обычном режиме измерения вНа картинке ниже.

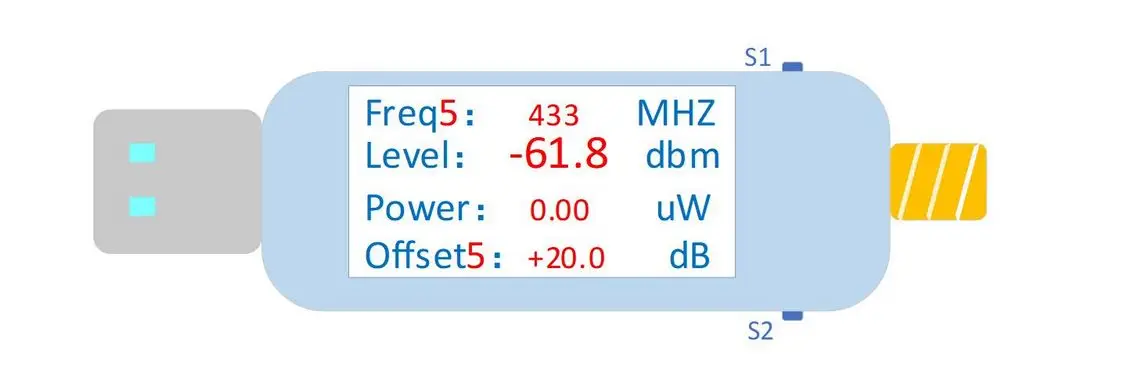

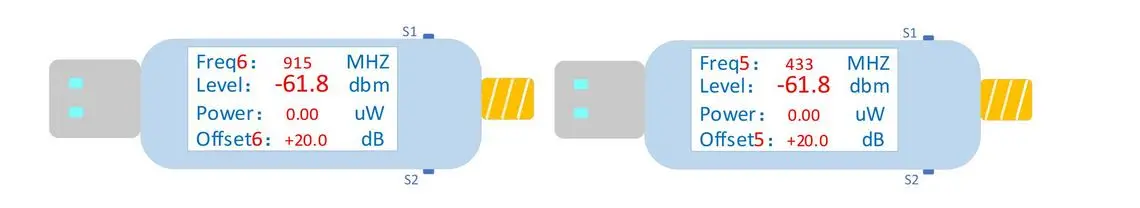

(2) Быстрое переключениеРежим:В обычном режиме измерения, во-первых, короткое нажатие S1, иЗатем отпустите его, чтобы выбрать измерение часто используемыхЧастотные полосы, короткое нажатие S2 и отпустите его, чтобы выбратьПоследний часто используемый частотный диапазон. Рабочий статусПоказано на картинке ниже.

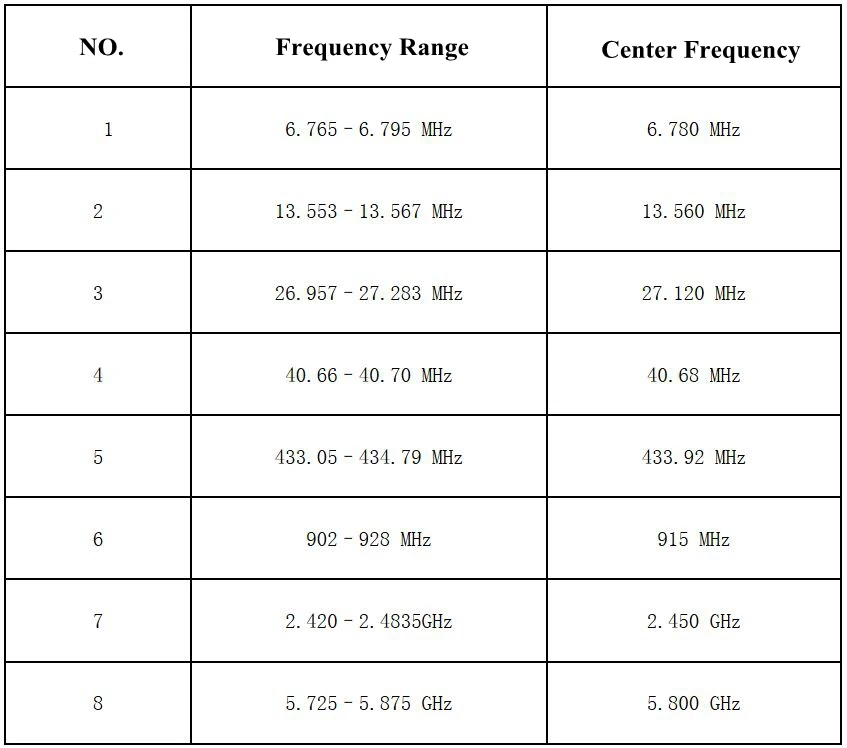

Таблица частотных диапазонов:

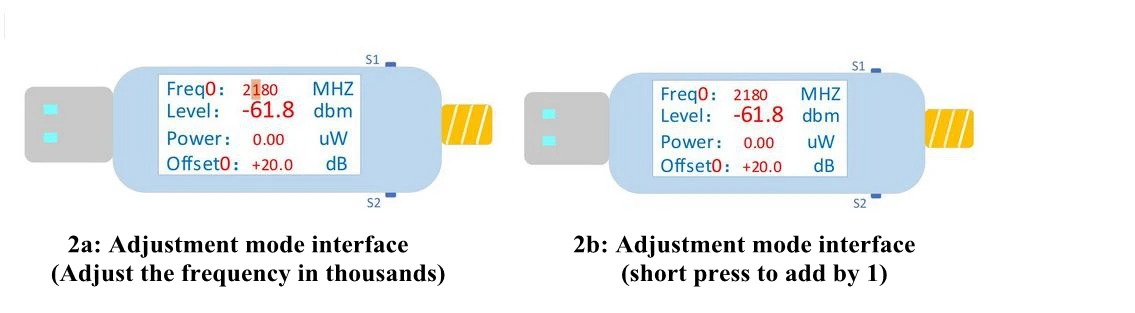

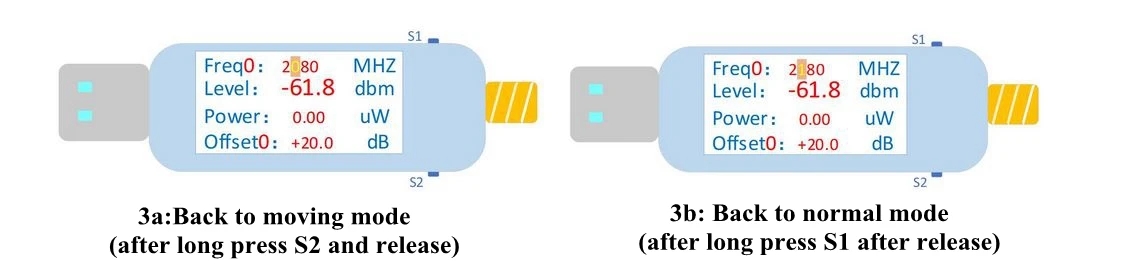

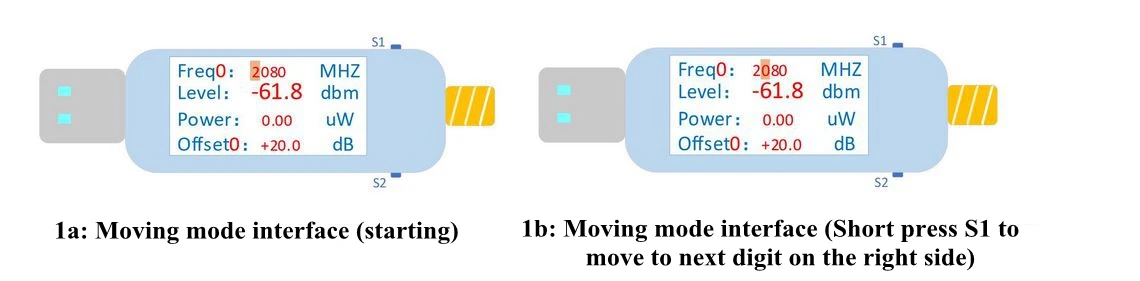

С учетом того, что может потребоваться измерениеСигналы с большей мощностью и линейностью обнаруженияУстройства, Фиксированный аттенюатор обычно добавляется перед сигналомВходной терминал и Offset0-это значение коррекции мощностиКомпенсировать затухание сигналаАттенюатор.Например, при добавлении аттенюатора a -20dBm на вход,Вам нужно установить Offset0 до + 20dBm. В это время,Отображаемое значение мощности-это значение мощности входного сигналаПлюс 20dBm для отображения значения мощности оригинального сигналаДля компенсации воздействия аттенюатора.(3) Режим перемещения курсора:При запуске установки частоты тестирования нажмите и удерживайте S1 дляЧерез две секунды, после освобождения, он войдет в режим движения.Как показано на рисунке, курсор остается на самом высоком уровнеПоложение значения в строке Frequ. Короткий пресс S1И S2 для перемещения курсора влево и вправо.4) Режим числовой регулировки:После перемещения в положение, которое нужно отрегулировать, нажмите и удерживайтеS2 в течение двух секунд. После выпуска, он входит вРежим числовой регулировки, и число становится желтым, какПоказан на рисунке.Короткое нажатие S1 и S2 для увеличения или уменьшения значенияЭта цифра, среди которых диапазон регулировки частоты0-10000 МГц. После регулировки частоты, которую вы хотитеИзмерьте, удерживайте S2, чтобы вернуться к движению курсораРежим, как показано на рис. 3a (после долгого нажатия S2 иОтпустите).Такая же процедура может быть использована для корректировки мощностиЗначение Offset0. После регулировки нажмите кнопку S1 для выходаМобильный режим и возврат в обычный режим измерения,Как показано на рис. 3b (после долгого нажатия S1 для выпуска).После возврата в обычный режим измерения данные будутОбычно обновляется.
