Упаковочный лист

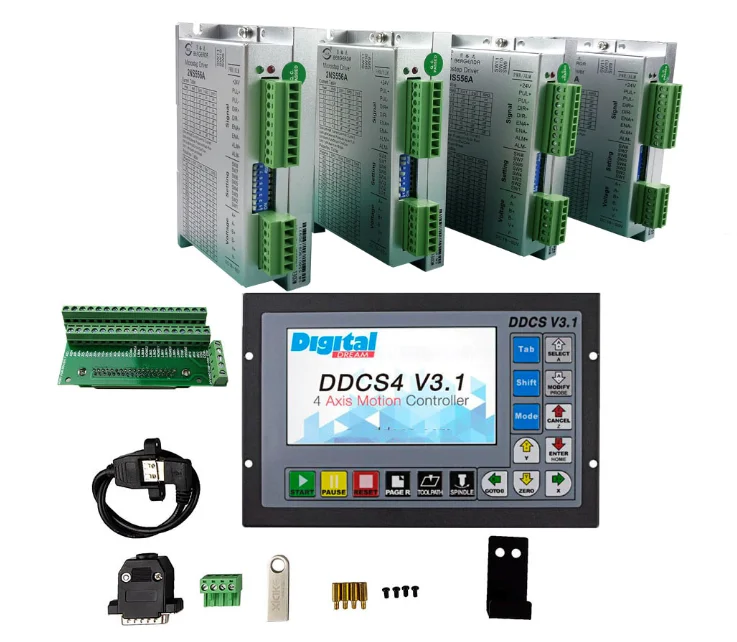

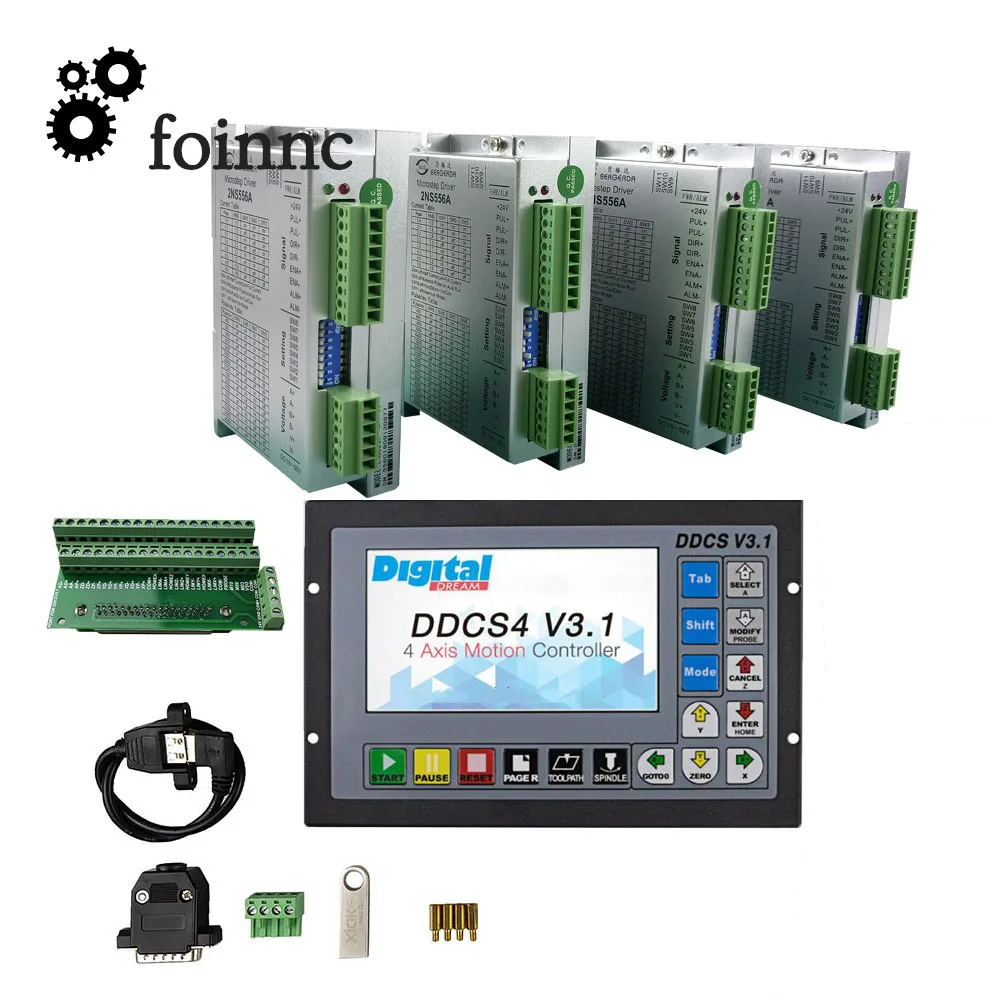

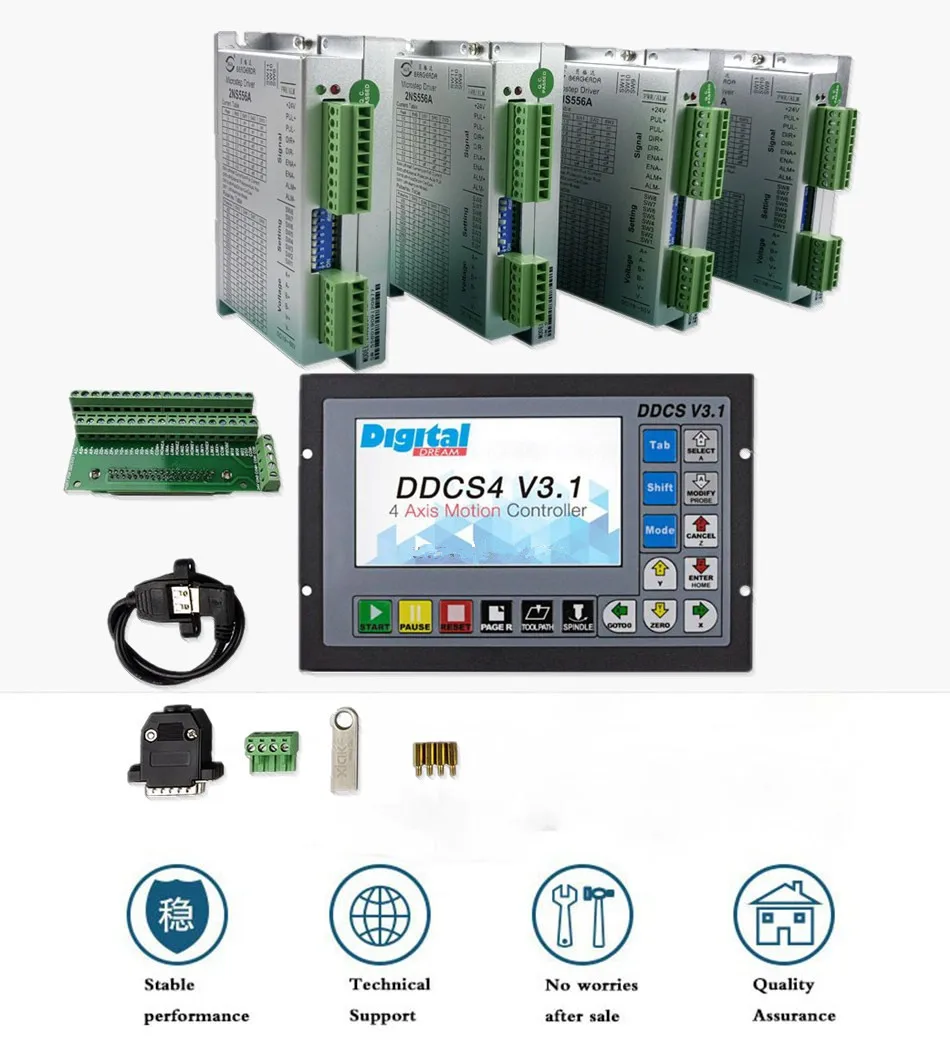

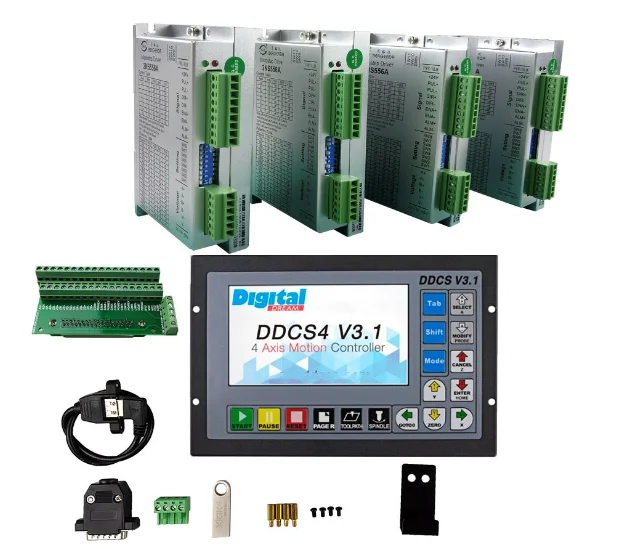

1 шт. 4-осевой контроллер DDCSV3.1 + 4 шт. 556 драйвера, включая некоторые аксессуары (Примечание: 3-осевой комплект-это 3 шт. 556 драйвера, остальные все одинаковые)
Параметр производительности DDCS V3.1
1) 16 оптоизолированных цифровых входов, 3 оптоизолированных цифровых выхода; 2) Алгоритм обновления, поддержка мягкой интерполяции, фиксированная дуговая интерполяция ошибка старой версии; 3) Аналоговое управление шпинделем 0-10 в управление шпинделем (может быть изменено под ШИМ-Выход); 4) управление двигателем по 3-4 осям. Дифференциальный импульсный и направленный выходной сигнал, макс.500кгц на ось; 5) основной чип управления ARM9, чип алгоритма FPGA core; 6) TFT экран 5 дюймов, разрешение: 480x272,17 клавиши работы; 7) вход питания 24VDC, Минимальный ток 0.5A; 8) Поддержка флеш-накопителя USB для ввода файлов G-кода, без ограничений по размеру файла G-code; 9) 1 ГБ внутренней памяти; 10) Поддержка стандартного MPG; 11) функция пробежки для каждой оси (непрерывная, Шаговая, заданная дистанция); 12) Поддержка работы быстрого указания ходового положения; 13) Поддержка восстановления «отключения питания». Данные автоматически сохраняются; 14) Поддержка исходного и лимитного разделения одинаковых входных портов; 15) контроллер поддерживает только тип NPN limited switch.

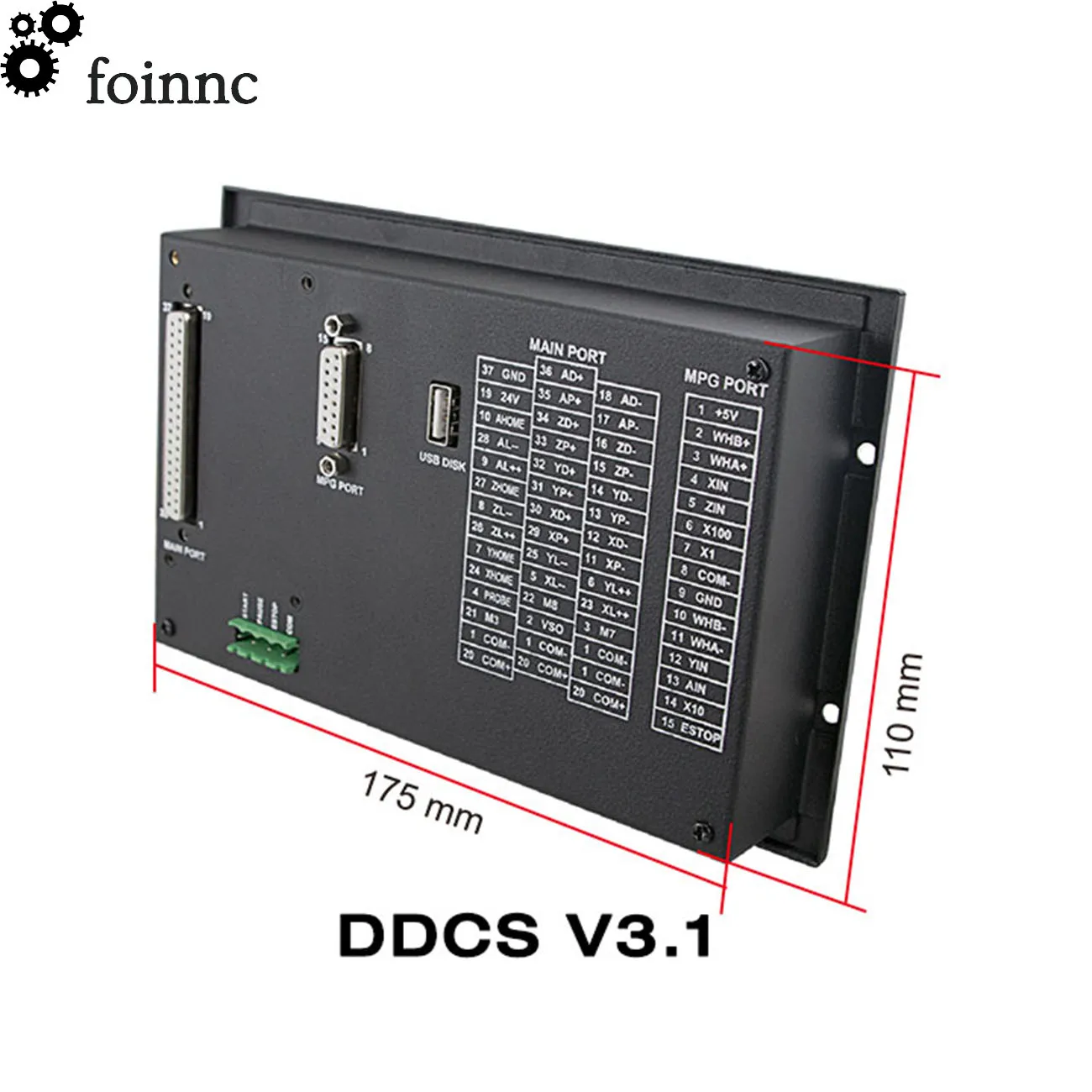

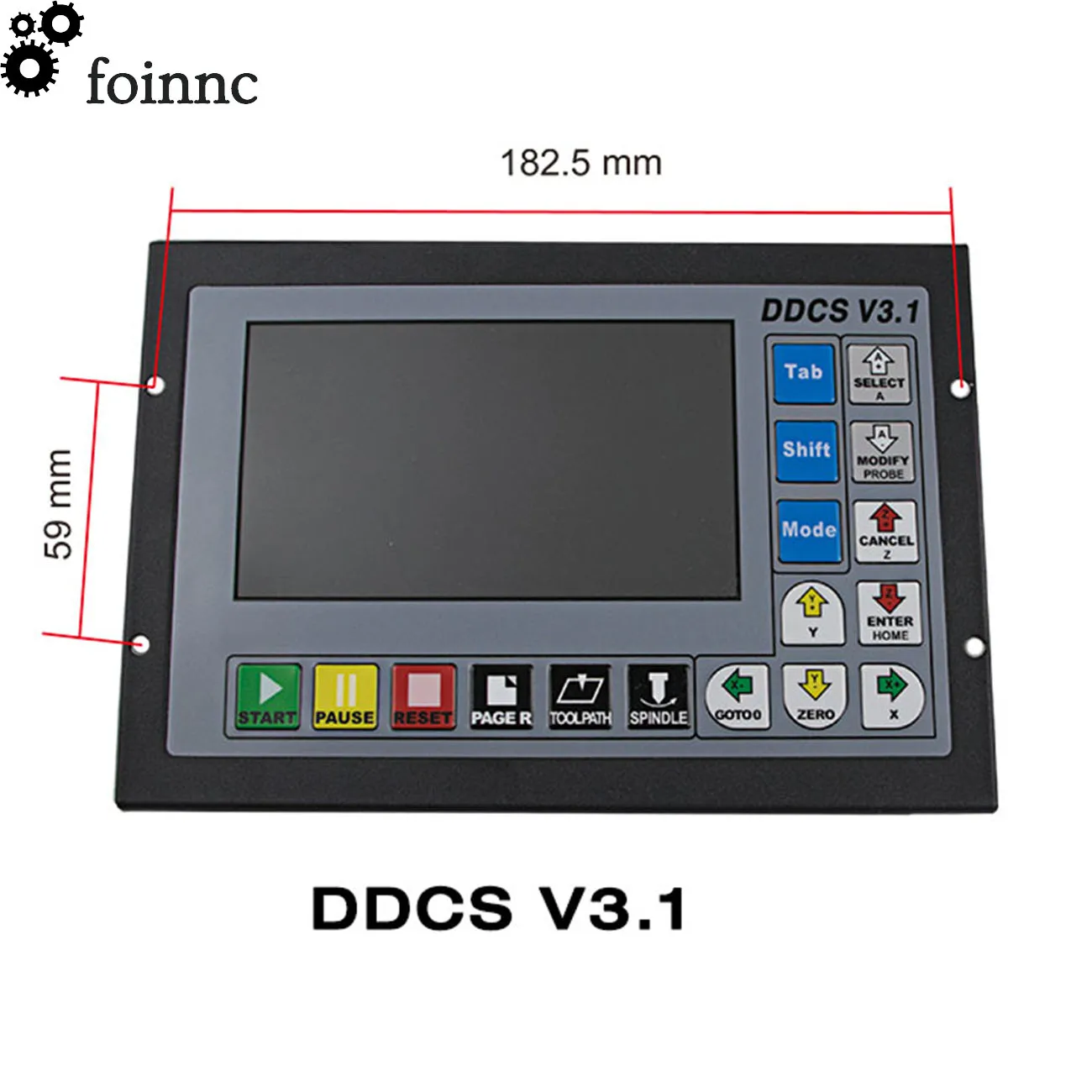

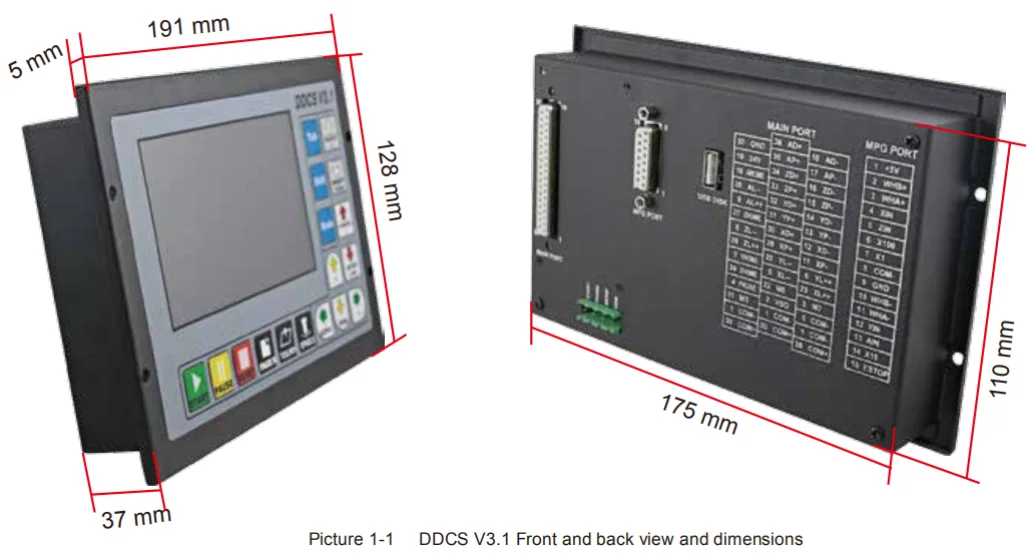

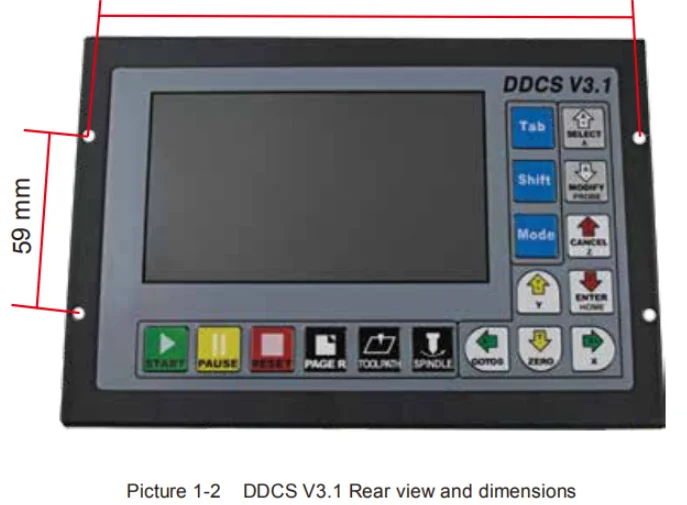

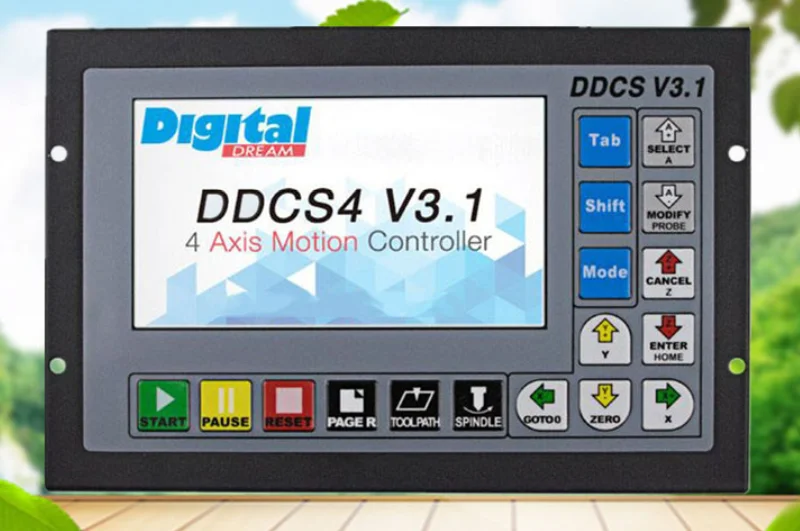

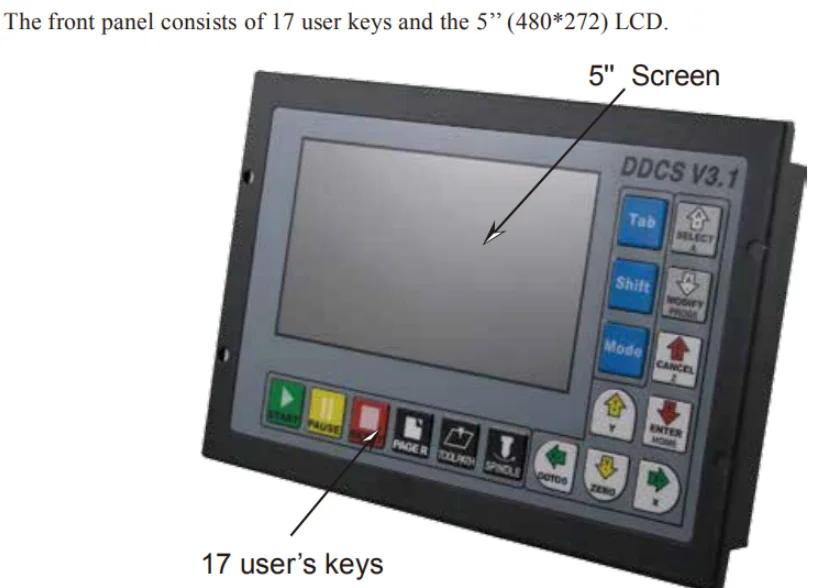

Внешний вид и размер DDCS V3.1

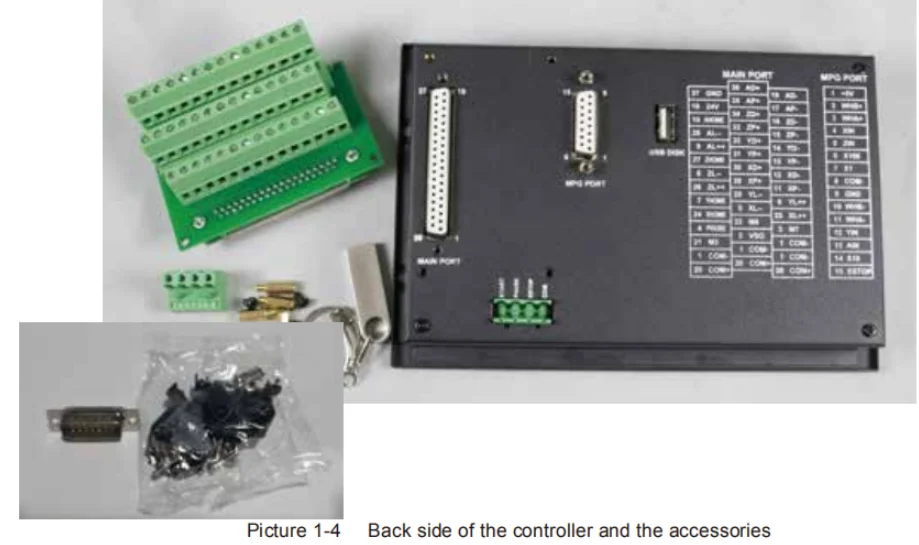

На задней стороне контроллера есть интерфейс USB-диска, порт MPG, основной порт и внешний Интерфейс запуска/паузы/Estop. Для того, чтобы сделать удобным для соединения, мы также применяем 3-х слойный проводной терминал для основного порта. Мы также поставляем штекер DB-15 мА для MPG-соединения. 8 винтов предназначены для фиксации электропроводки и контроллера. U-диск предназначен для передачи файла G-кода.
Пояснение сокращений
При работе с DDCS пользователи сталкиваются с некоторыми английскими сокращениями. Вот список с expla nations. FRO: Переопределение скорости подачи SRO: Управление скоростью вращения шпинделя SRJ: настройка скорости пробежки F: скорость подачи, единица измерения-мм/мин S: Скорость вращения шпинделя, единица об/мин. X: код координат оси X. Y: код координат оси Y. Z: код координат оси Z. Ответ: код координат оси а Занят: система занята. Вы все еще можете отрегулировать FRO и SRO Готово: режим готовности, можно выполнить любую операцию Сброс: режим сброса, контроллер находится в режиме «Выкл», операция не может быть выполнена CONT: непрерывный режим, Каждая ось может быть выполнена вручную с помощью стрелок Шаг: ручной режим шага, Каждая ось может быть загружена определенными шагами MPG: режим MPG. Управляйте машиной с MPG (ручной импульсный генератор) Авто: запуск G-кода. Автоматическое отображение при обработке файла
Обзор проводки изделия

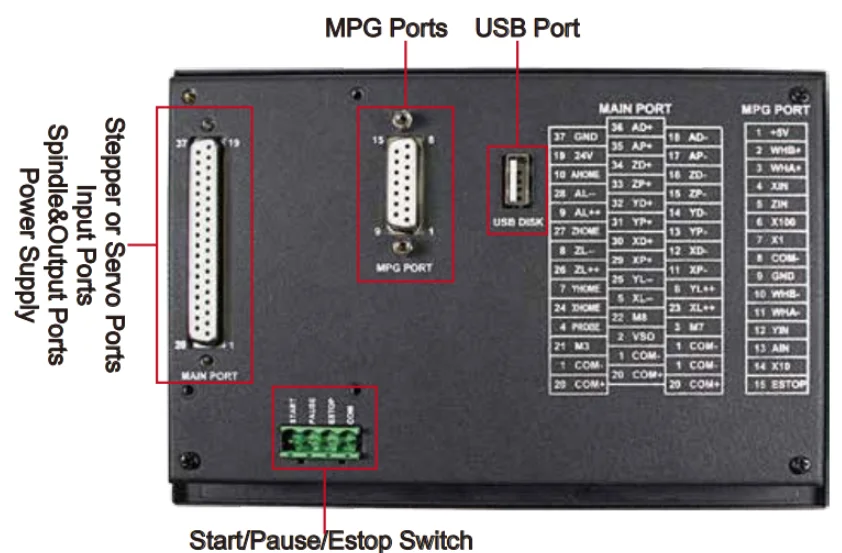

Как показано на рисунке, проводная секция контроллера имеет входной порт s, шпиндель и выходной порт s, шаговый/шаговый шаг управления vo и выход направления, порт MPG, USB-порт и порт питания.
Проводка переключателя Пуск/пауза/ESTOP

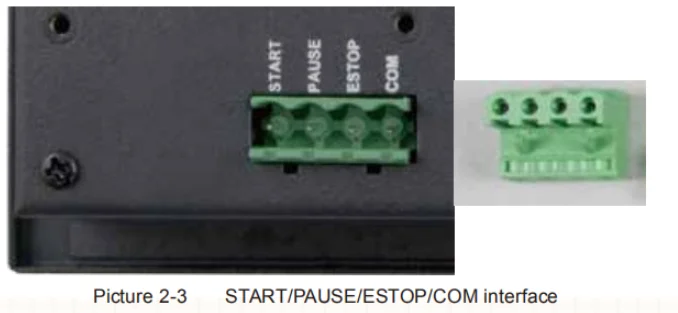

Как показано на рисунке 2-3, интерфейс питания, есть Винтовая клемма для подключения. Отметки-«СТАРТ»/«пауза»/«ESTOP» и «COM» для внешних коммутаторов. И рисунок 2-4-схема для подключения.
USB проводка

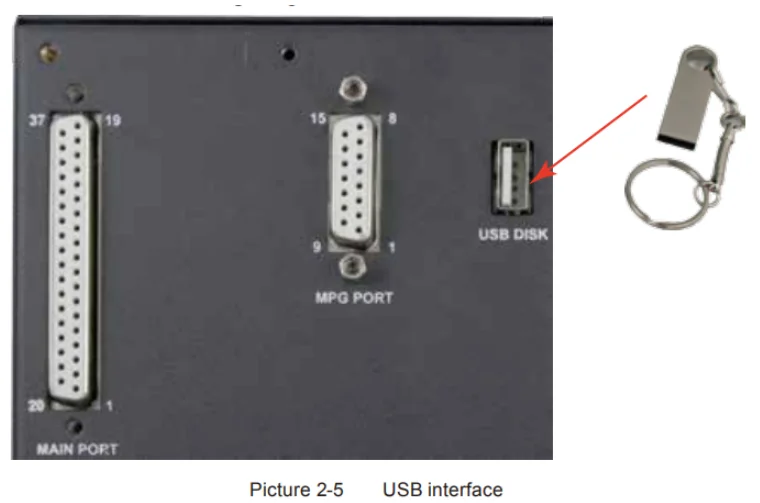

Этот USB-порт является стандартным USB A-type. В комплекте с контроллером поставляется USB-удлинитель длиной 50 см с установочной вилкой. Для справки см. Схему эскиза на рисунке 2-5.
Порт MPG

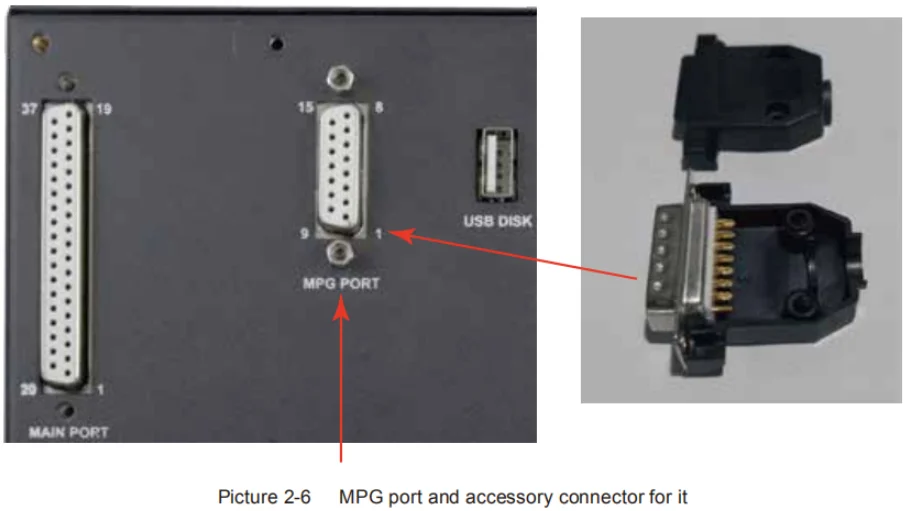

Порт MPG показан на рисунке 2-6. Это терминалы DB15 мама рядом с USB-портом. Пользователям необходимо сварить кабели MPG в Штекерный Разъем DB15 и подключить к порту MPG контроллера порта MPG.

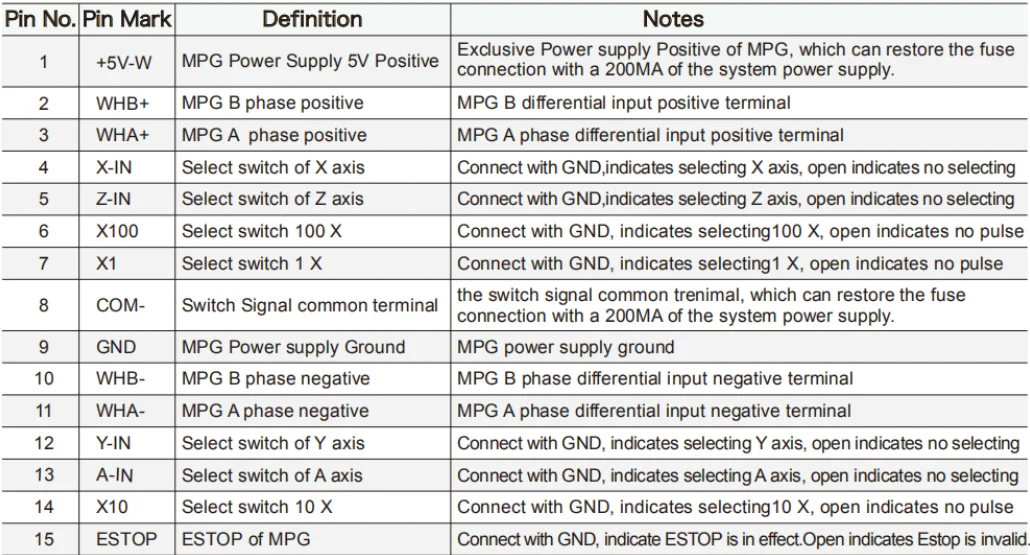

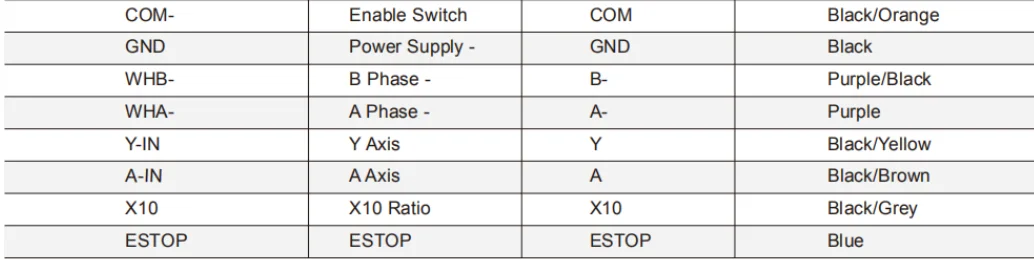

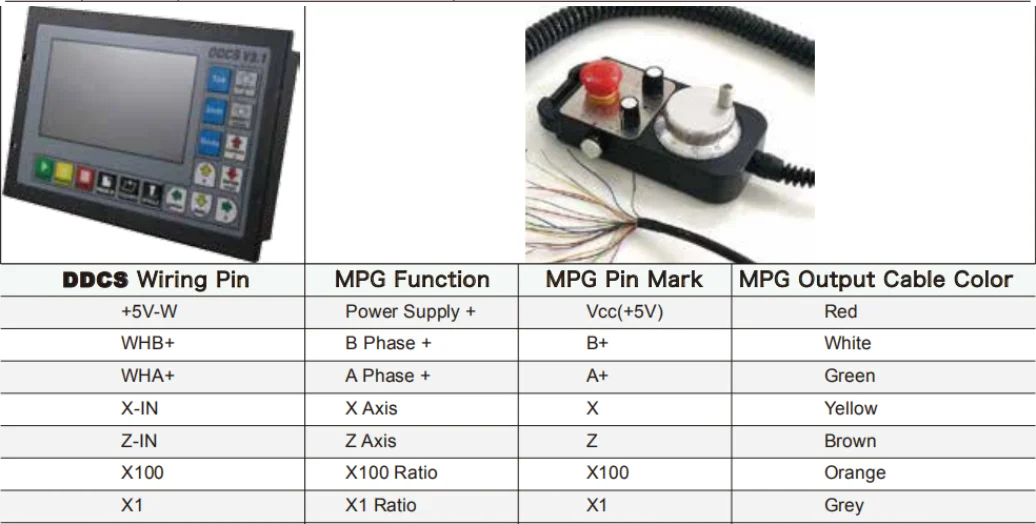

Порт MPG имеет 15 контактов, см. Таблицу 2-1 для справки. Проводку см. В таблице 2-2 и таблице 2-3.

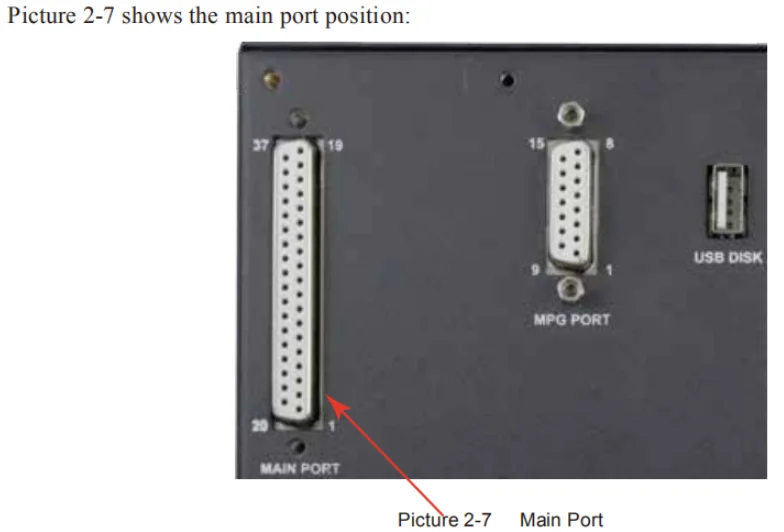

Проводка главного порта

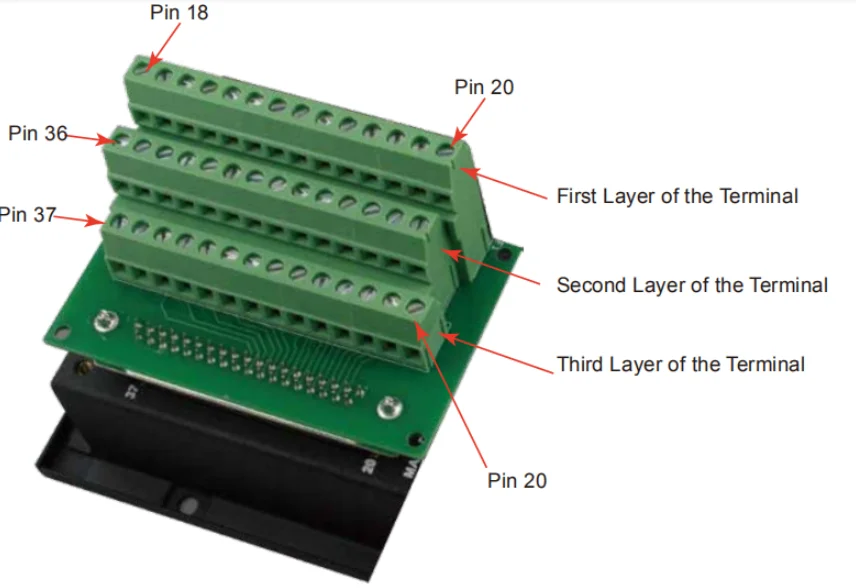

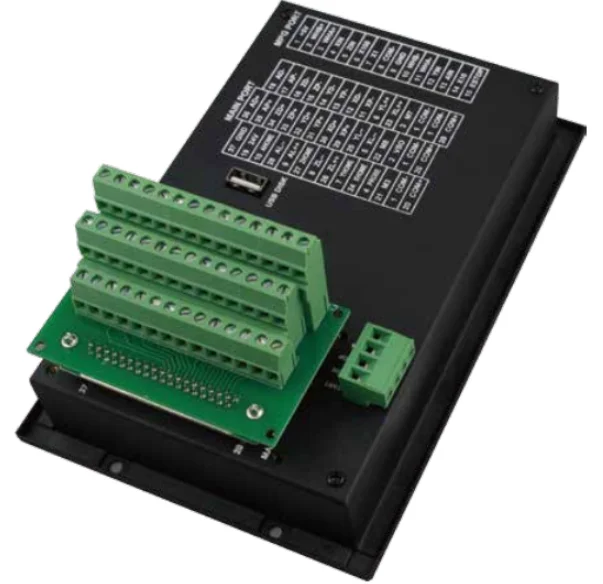

Мы также поставляем клемму проводки, чтобы соответствовать 37 контактам мама, что делает удобным для проводки. Пожалуйста, обратите внимание на следующее фото. На 4-х коннекторах есть винты, чтобы зафиксировать клемму на контроллере

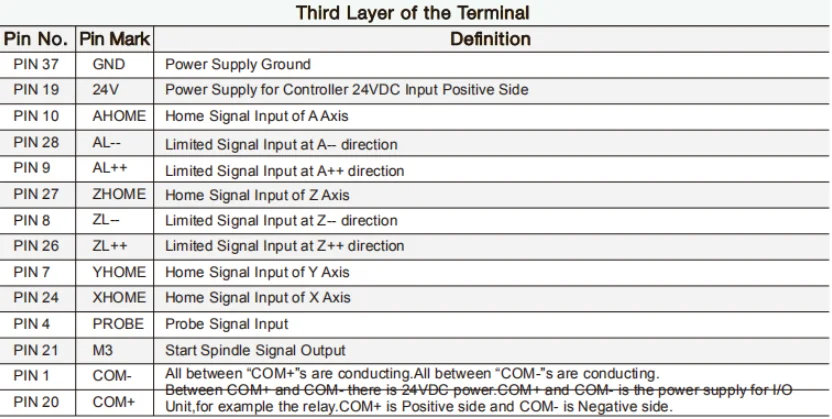

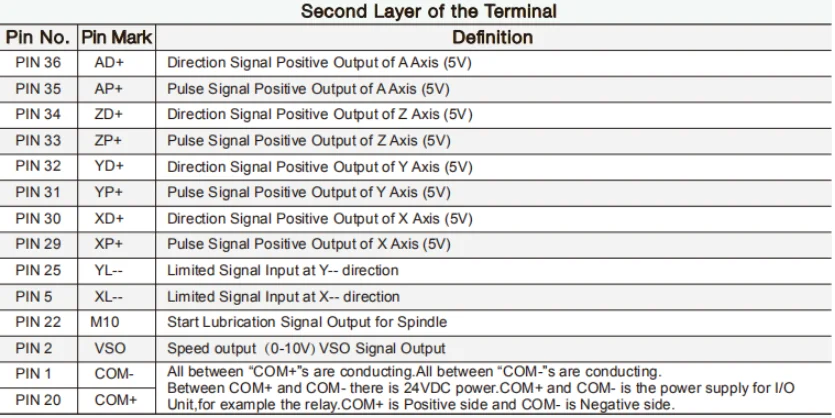

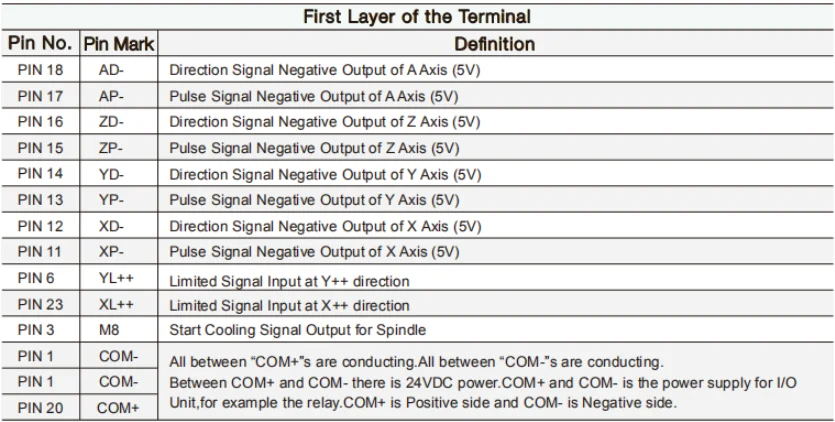

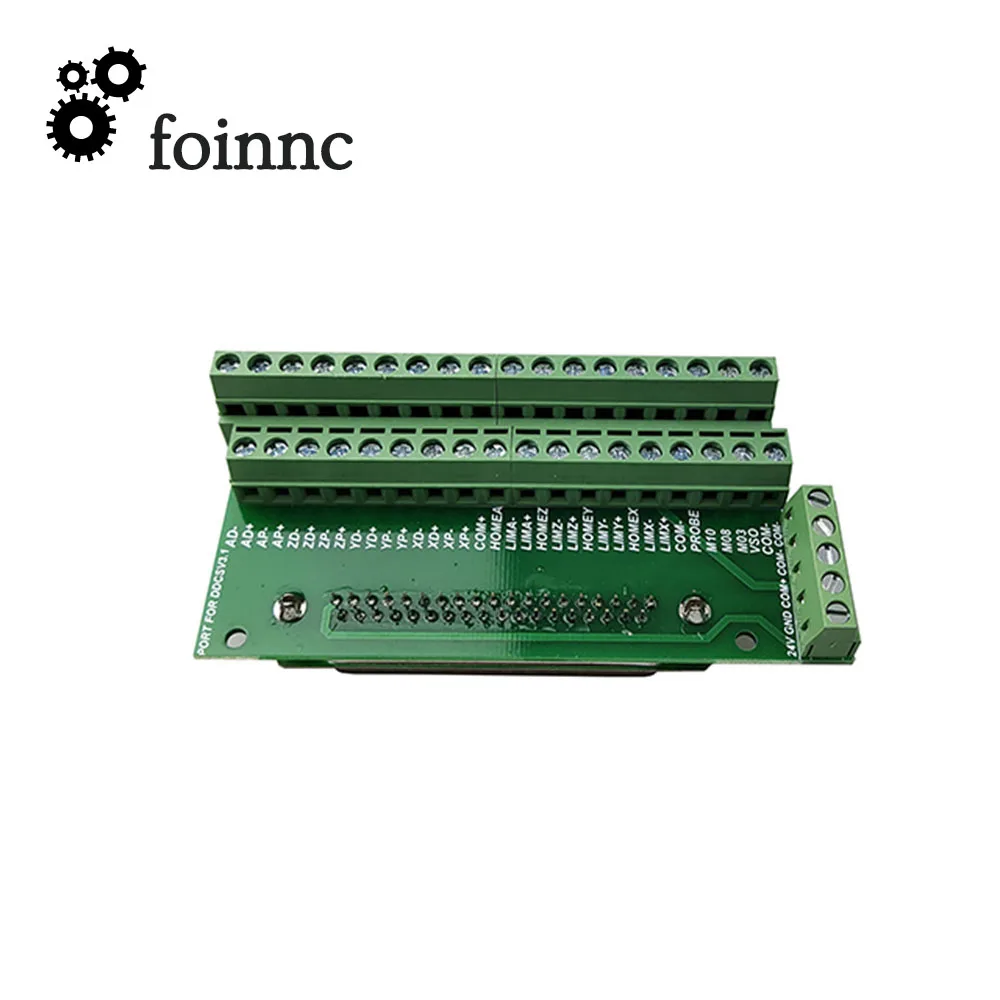

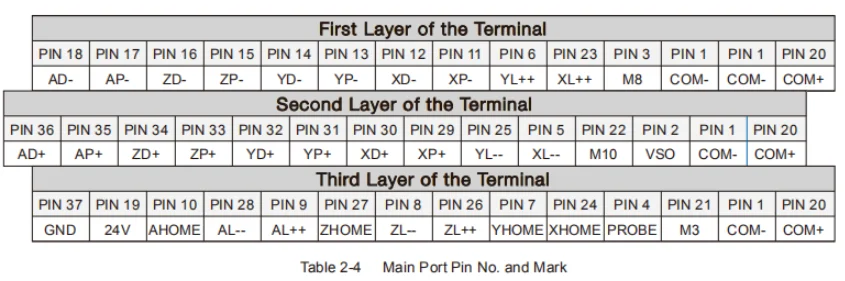

3 слоя клеммы проводки. Пожалуйста, обратите внимание на следующее фото, на котором указан номер контакта и штырь Отметьте и определите. Он включает в себя: 1) шаговые/сервовыходные порты; 2) выходные порты управления шпинделем; 3) порты E-stop,Limit,Home и Probe и другие входы; 4) порты питания постоянного тока 24 В для контроллера; 5) порты питания постоянного тока 24 В для блока ввода-вывода.

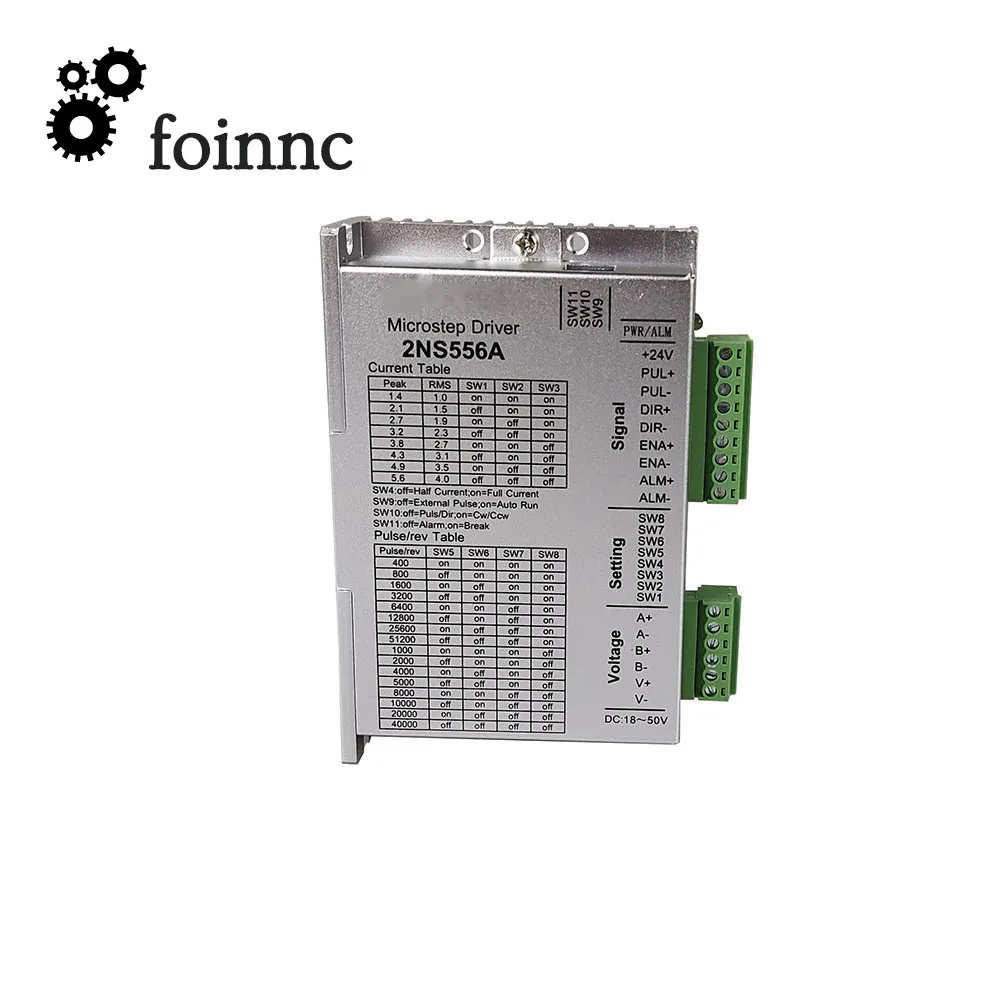

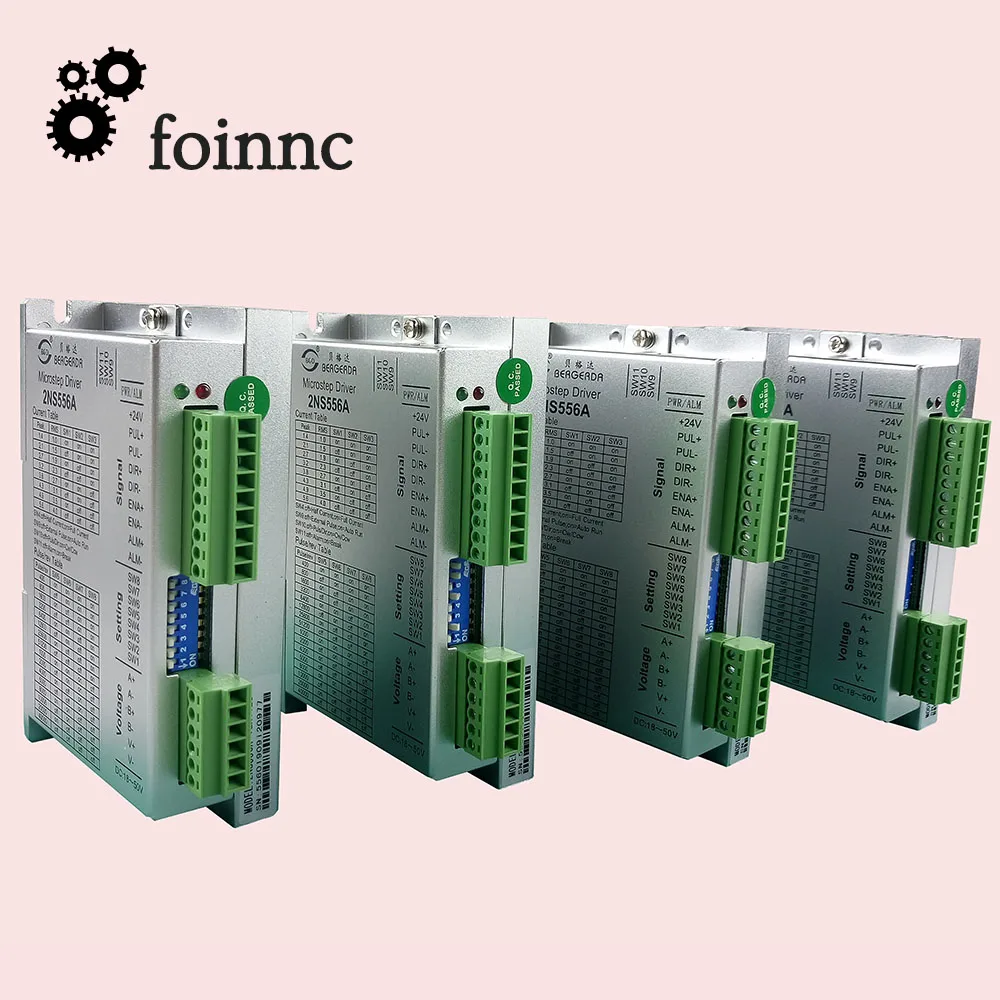

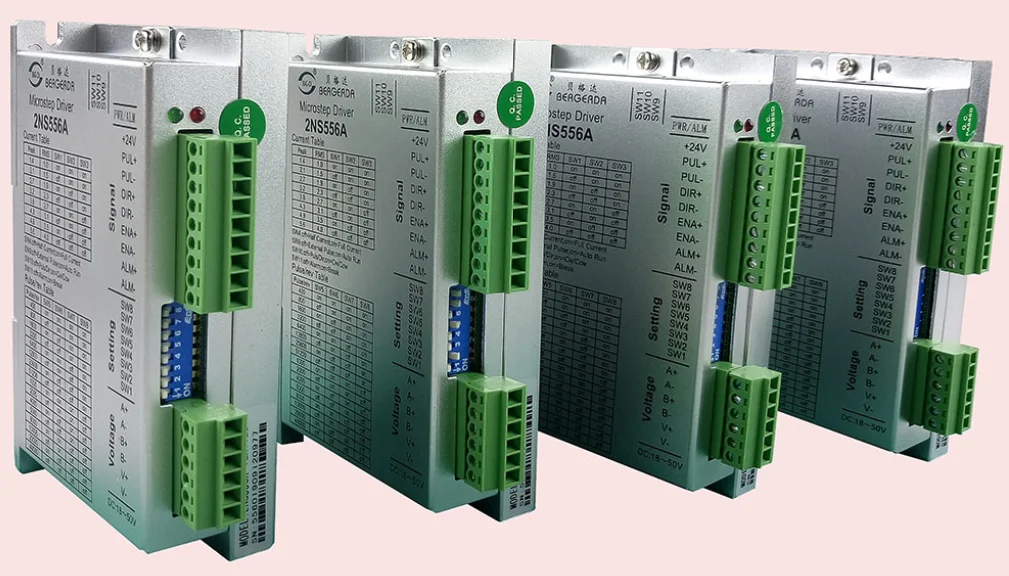

Драйвер 556

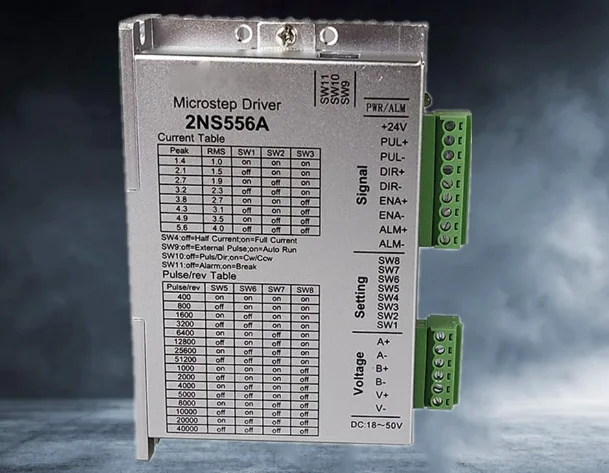

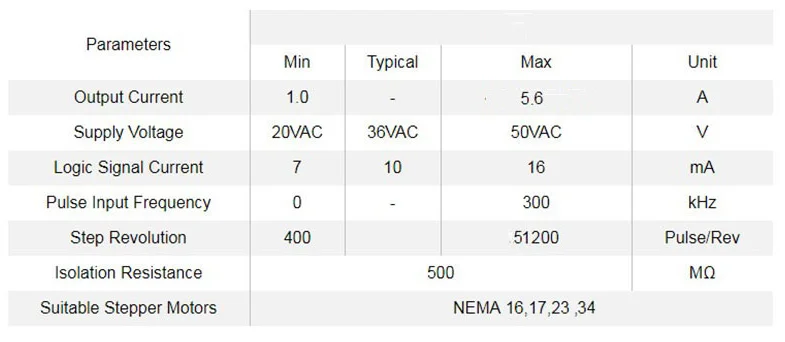

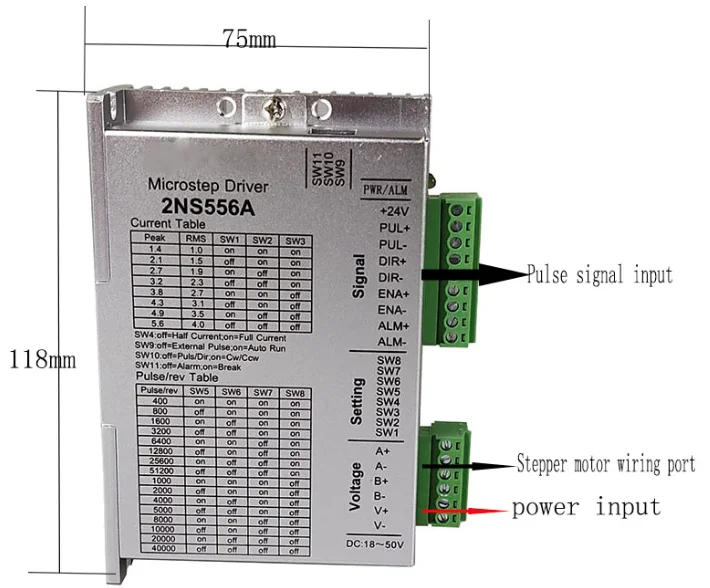

Спецификация 556
