Последнее обновление: 17.05.2022
Инструкции:
Описание:

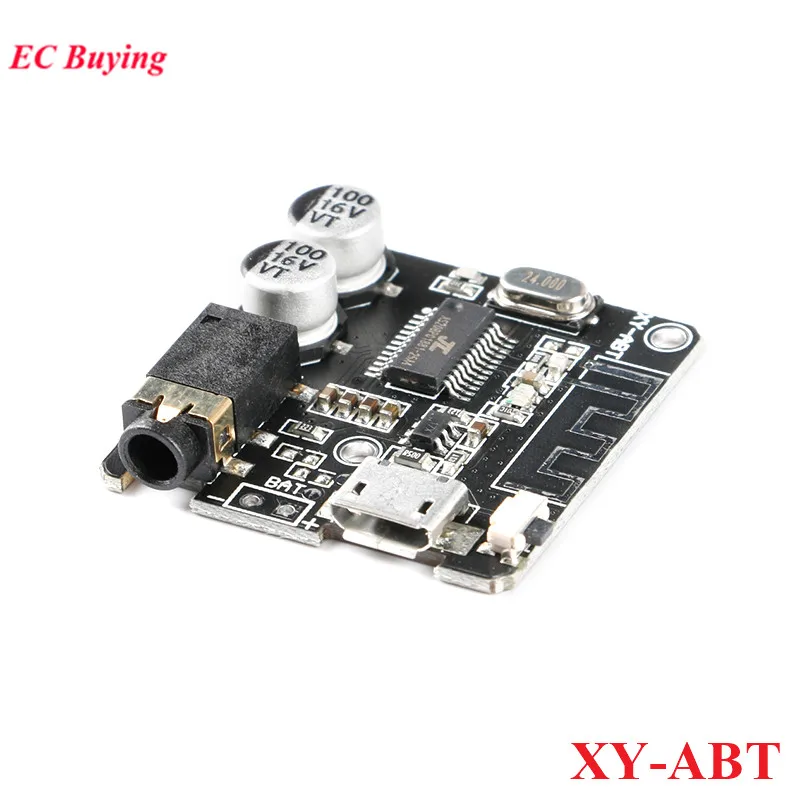

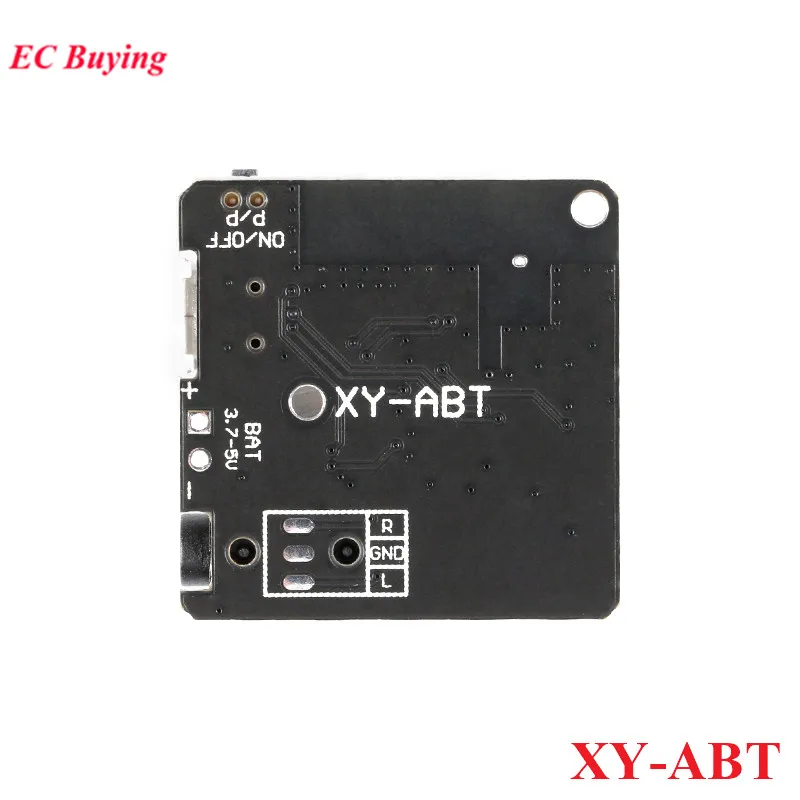

XY-ABT-это MP3 Bluetooth-совместимый модуль декодера. Двухканальный выход аудиосигнала. Идеально подходит для беспроводных динамиков и транспондеров, совместимых с Bluetooth.
Он может работать с приложением Sinilink, которое может отображать, может контролировать текущий источник голоса и переключатель эквалайзера.
Особенности:
1,2 режимы аудиовхода
2. Автоматическое повторное подключение, совместимое с Bluetooth
3. Двухканальный стерео выход
4. Приложение Bluetooth-совместимое управление
5. Контроллер заряда батареи
6.MP3 декодирование без потерь
Параметры:
1. Название продукта: XY-ABT модуль декодера, совместимый с Bluetooth
2. Номер товара: XY-ABT
3. Рабочее напряжение: 5 В постоянного тока
4. Тип управления: Bluetooth-совместимый/приложение Sinilink контроль
5. Тип аудиовхода: Bluetooth-совместимый/u-диск
6. Совместимая с Bluetooth версия: BLE 5,0
7. Расстояние связи: 15 метров (макс.)
8. Канал: двухканальный стерео выход
9. Диапазон рабочих температур:-40 ℃ ~ 85 ℃
10. Диапазон рабочей влажности: 5%-95% относительной влажности
11. Размер модуля: 30*30*7 мм
Используйте шаги:

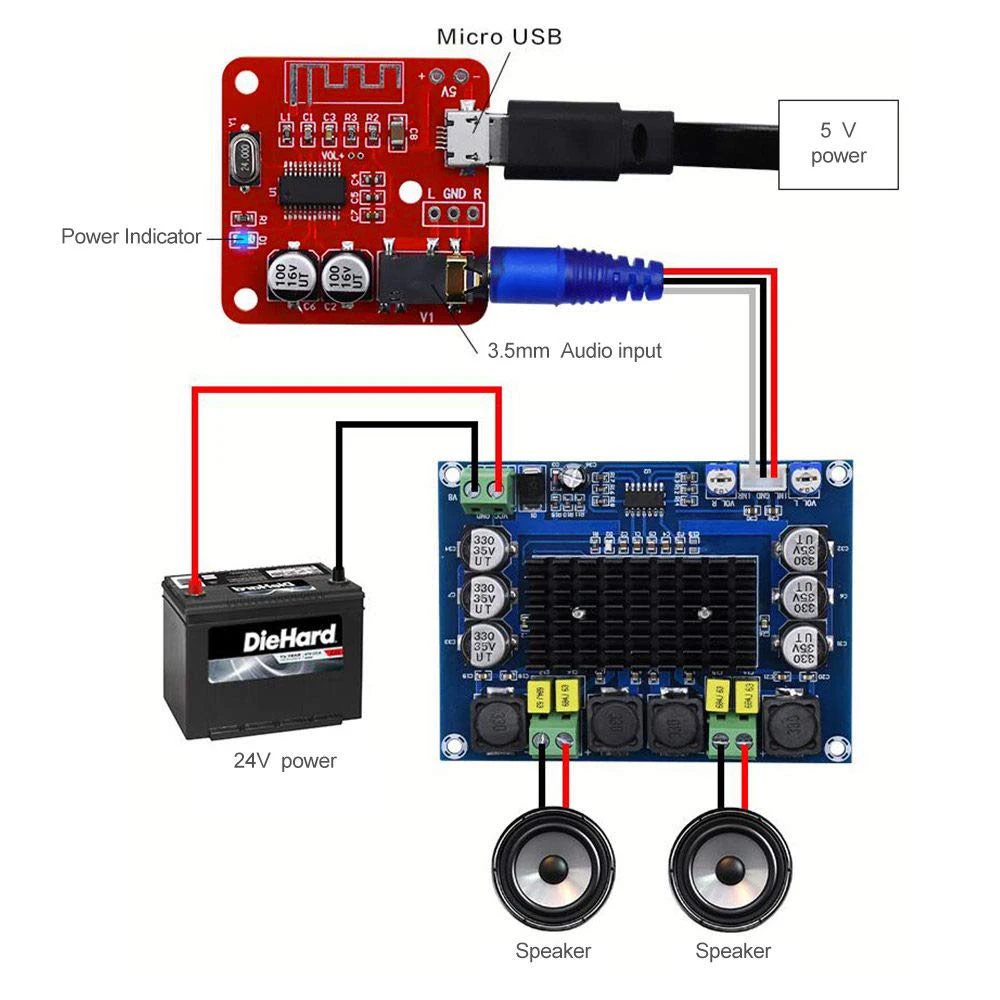

1. Выберите правильный динамик и подключите его, как показано на схеме подключения.
2. Подключите к правильному источнику питания от входного терминала. Светодиодный индикатор будет мигать, и это означает, что модуль входит в режим сопряжения. А затем говорить Быстрый голос, и это означает, что модуль ожидает сопряжения.
3. Включите Bluetooth-Совместимость с телефоном.
4. Выберите bluetooth-совместимое устройство «XY-ABT» в списке устройств, совместимых с Bluetooth.
5. Светодиодный индикатор будет продолжать включаться, и это означает, что модуль успешно подключен и ожидает воспроизведения.
6. Модуль воспроизводит музыку после выбора музыки в телефоне. Светодиодный индикатор будет медленно мигать. Примечание: это музыкальный декодер, поэтому он должен подключаться к усилителю, а затем подключать динамик.
7. Воспроизведение или пауза нажатием кнопки.
8. Откройте приложение Sinilink и зарегистрируйте учетную запись, если требуется управление с помощью приложения.
9. Нажмите на точку справа.
10. Выберите 'Con Blu Dev', а затем найдите Bluetooth-совместимый.
11. Выберите устройства «sinilink-App» для подключения модуля.
12. Пользователь может настроить громкость, выбрать следующий или предыдущий, воспроизвести/пауза и выбрать эквалайзер.
13. Модуль будет говорить Быстрый голос при отключении.
Применение:
1. Модифицированный динамик
2. Усилитель оборудования
3. Автомобильное bluetooth-совместимое устройство
Примечание:
1. Плата усилителя мощности должна быть как можно дальше от сигнала WIFI (роутера) во избежание помех сигнала.
2. Это музыкальный декодер, поэтому он должен подключаться к усилителю, а затем подключать динамик.
3. Пожалуйста, не используйте слишком длинные провода, чтобы избежать помех сигнала.
4. Формат u-диска должен быть FAT32, а максимальная память-32G.
5. Модуль можно заряжать портативным зарядным устройством 3,7 V/4,2 V литиевая батарея, но не поддерживает зарядку или защита от перезарядки.
6. Микро USB может использоваться Входное рабочее напряжение в том случае, если добавлен часовой модуль подключения 3,7 V/4,2 V перезаряжаемая литиевая батарея на два источника питания тормозные колодки.
7. Требуется Входное рабочее напряжение от двух блоков питания при подключении u-диска в качестве источника звука.
8. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.

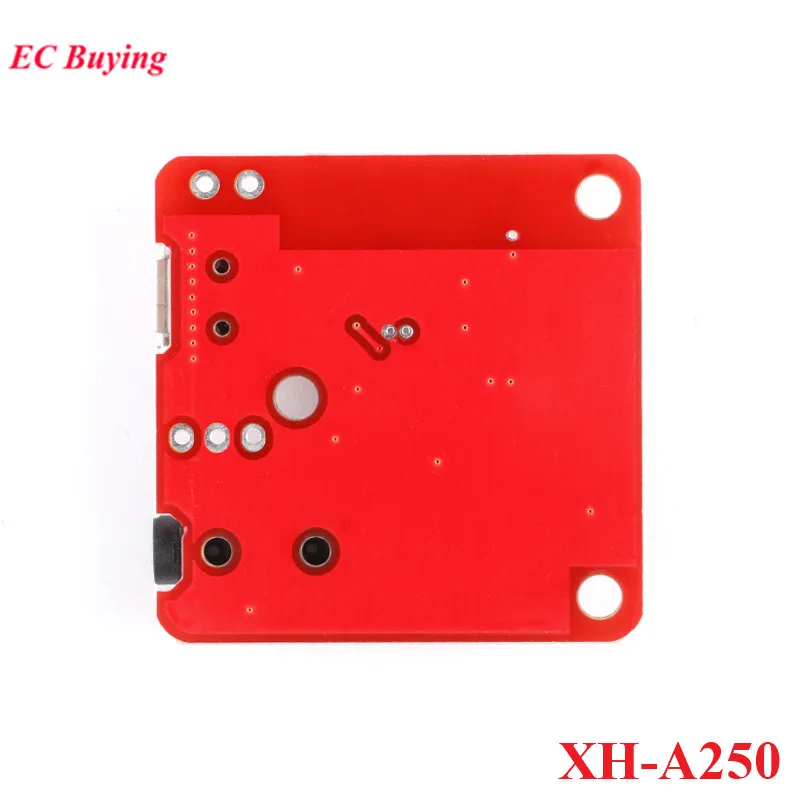

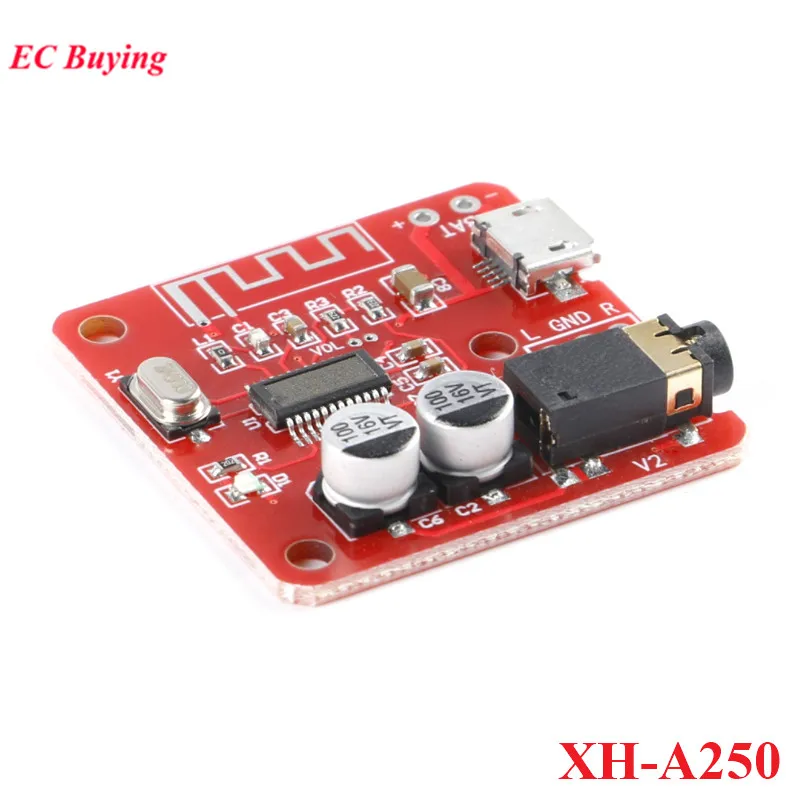

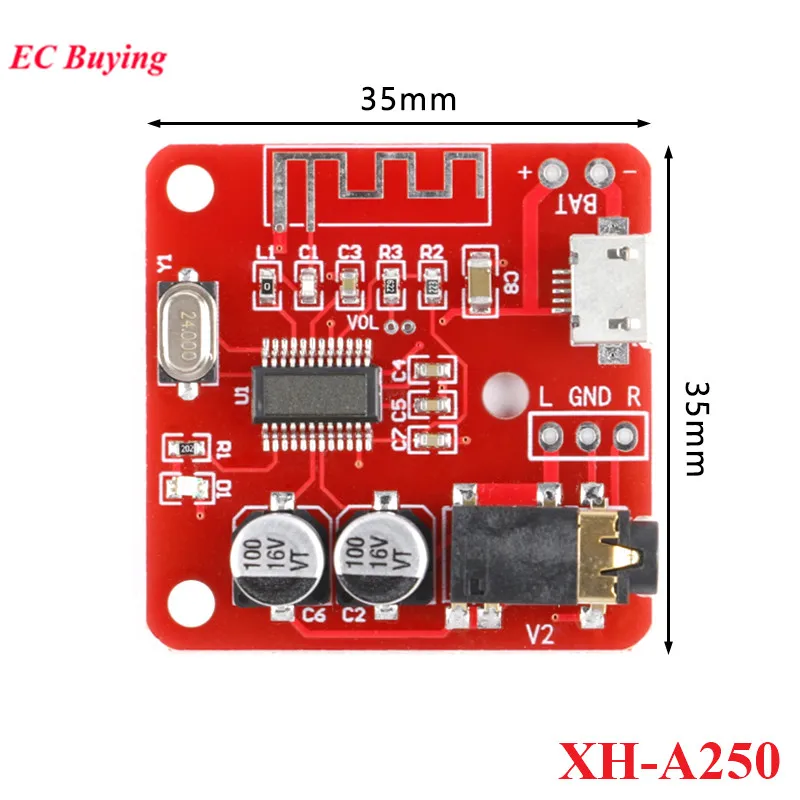

Введение продукта:
Этот продукт подходит для подключения платы усилителя мощности, которая может осуществлять беспроводное соединение Bluetooth с аудиовходным концом платы усилителя мощности; он обладает мощным Bluetooth-совместимым приемом сигнала (20 метров свободного подключения), качеством звука без потерь, простым и практичным. Вход питания поддерживает интерфейс Micro USB Android, напряжение составляет 5 В, а аудиовыход-3,55 мм, что удобно в использовании!
Параметры:
1. Модель продукта: XH-A250
2. Входное напряжение: 5 В
3. Аудиовход: Bluetooth-совместимый вход (0-15 м)
4. Аудио выход: 3,5 мм аудио разъем
5. Разъем питания: Micro USB
6. Рабочая температура:-20 ℃ ~ 85 ℃
7. Рабочая влажность: 5% ~ 95% относительной влажности
8. Размер модуля: 35*35*7,4 мм
Шаги:
1. Подключите вход питания к источнику питания 5 В; (интерфейс питания адаптирован к интерфейсу Micro USB Android). После включения питания синий светильник будет мигать.
2. Подключите аудиовыход к эффекту post.
3. Подключите аудиовыход заднего усилителя к динамику.
4. Включите мобильный телефон, совместимый с Bluetooth, и выполните поиск устройства, совместимого с Bluetooth. XH-Electronics будет выбран в соответствии с ним. После успешного подключения, совместимого с Bluetooth, синий светильник индикатора питания перестанет мигать, и он будет отображаться как длинный светильник.
1. Название продукта: Bluetooth-совместимый 5,0 аудио модуль приемника
