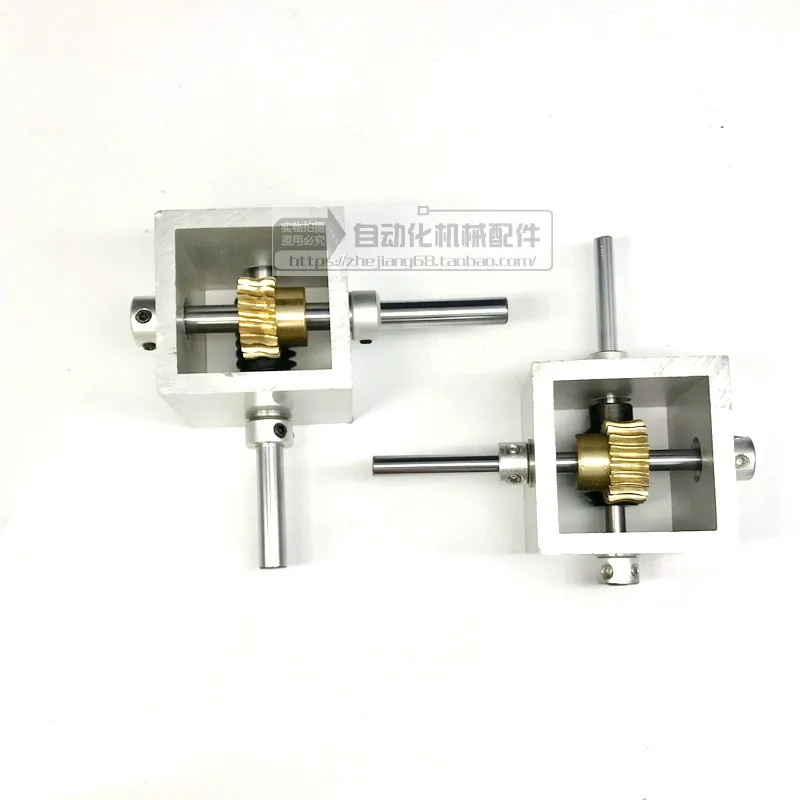

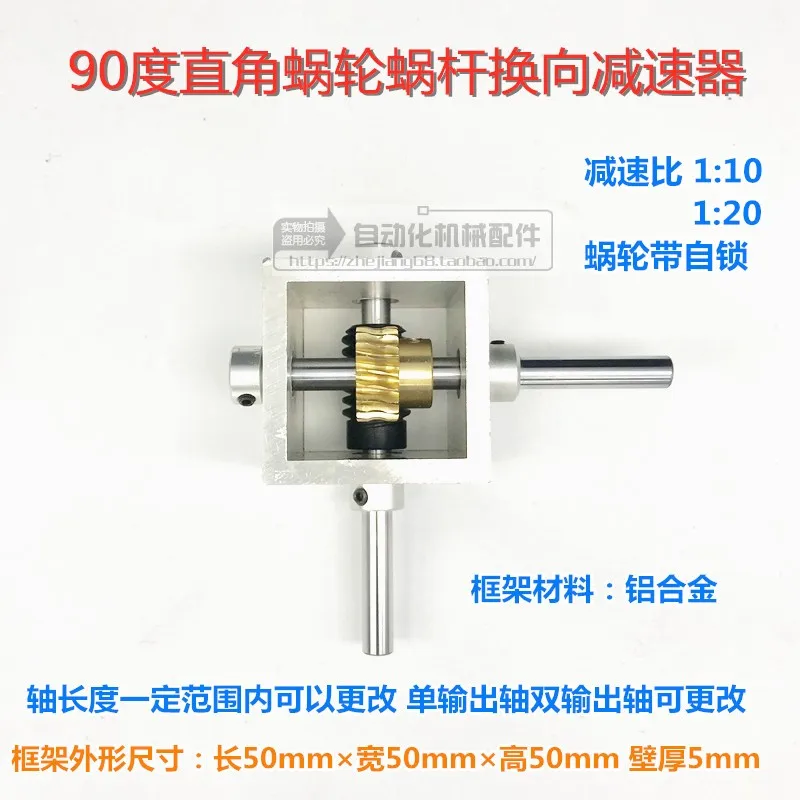

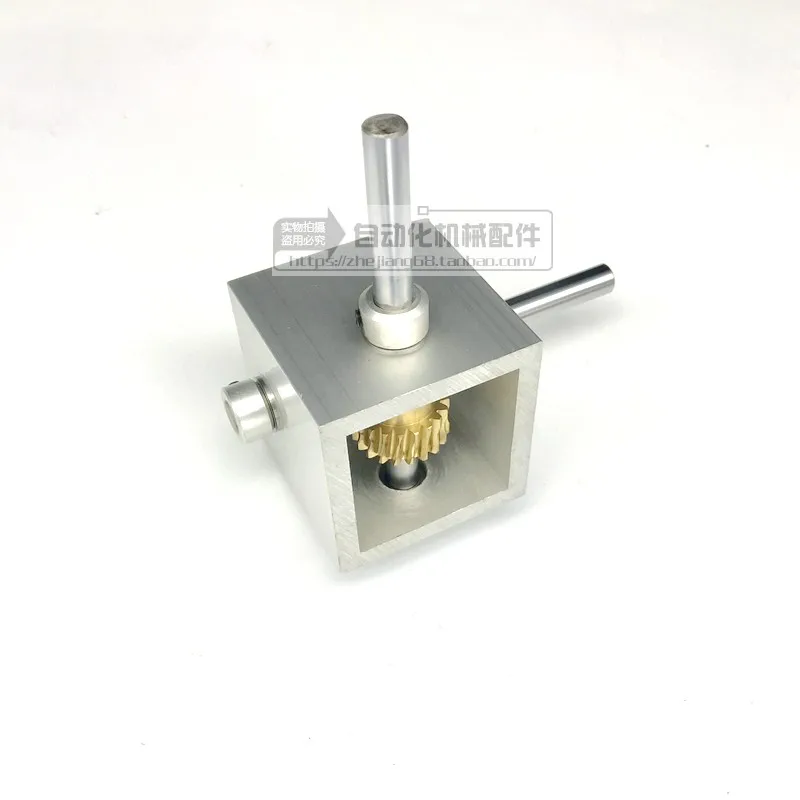

Редуктор червячного редуктора, маленький редуктор 90 градусов, реверсивный редуктор с прямым углом от 1 до 10 от 1 до 20 углов, устройство

Модель 1:1 до 10, 6 мм Входной вал, 6 мм выходной вал

Модель 2: по сравнению с 10, входной вал 8 мм, а выходной вал 8 мм

Модель 3: от 1 до 20, 6 мм в валу и 6 мм в валу

Модель 4: 1:20, 8 мм в валу, 8 мм в валу

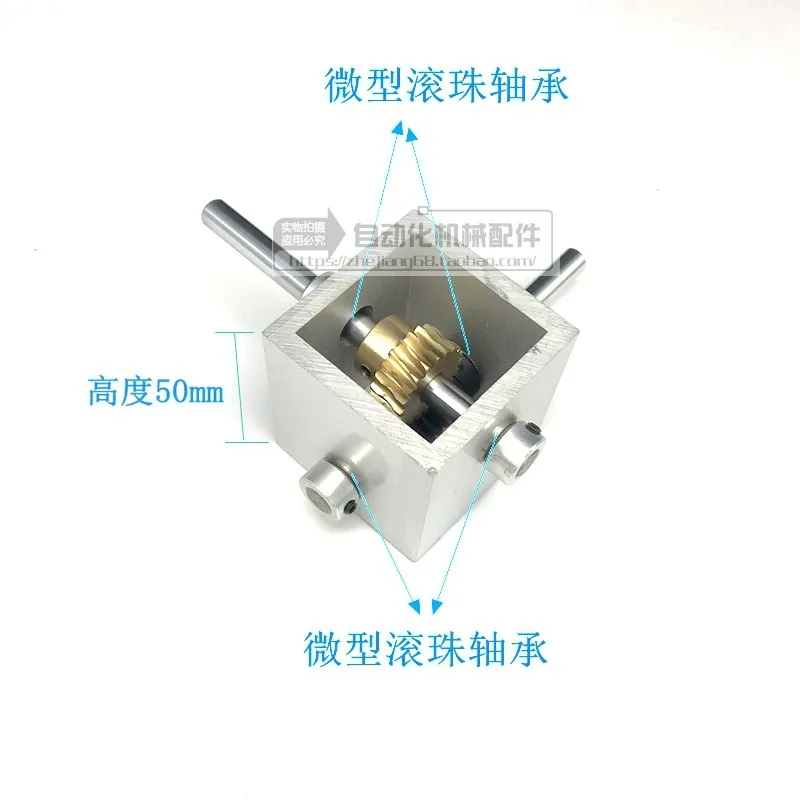

Материал оправы: алюминиевый сплав

Описание изделия: обработка алюминиевого сплава, сверление и резка могут привести к появлению царапин, не влияет на использование

Если вы возражаете, пожалуйста, подумайте, прежде чем купить принять оплату как одобрение!

Товар не имеет фиксированного монтажного отверстия должен быть зафиксирован покупателем там нет крышки вверх и вниз

Изделие представляет собой простую модель, не предназначенную для высокоскоростной работы, ее можно использовать в том месте, где точность не требуется тщательная покупка высокоточных продуктов

Коэффициент уменьшения 1than20 это означает, что если червячный входной вал rotates20circle червячная передача на выходе rotation1circle (вы не можете использовать его другим способом)

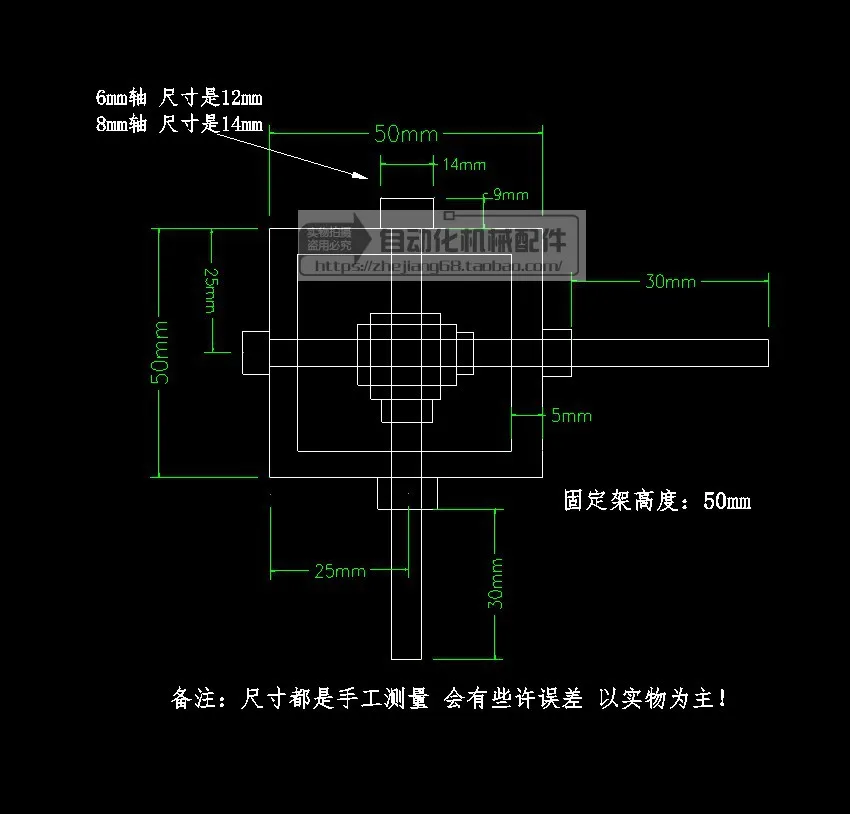

CADPlan dimension drawing down! CADPlan dimension drawing down! CADPlan dimension drawing down!

Пожалуйста, учитывайте трудовые достижения ручных сборщиков перед покупкой, чтобы избежать проблем с размером, вызванных возвратом

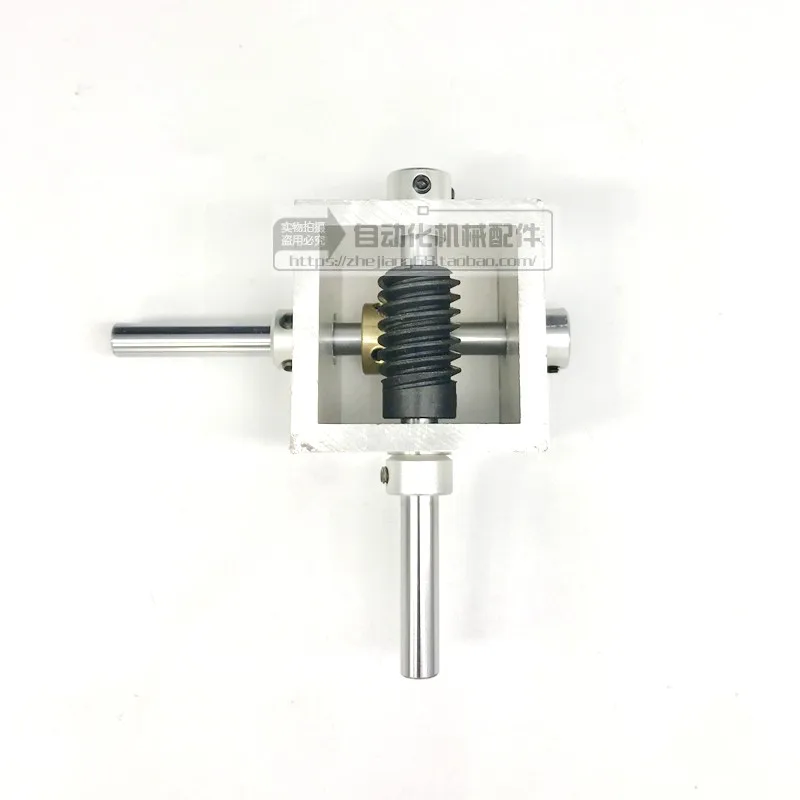

Параметры червя

Червячный материал 45 чернение стального червячного материала медный

Количество червячных головок 1 человек (скорость ratio1:20) 2 человека (скорость ratio1:10)

Внешний диаметр червя 18 мм

Длина червяка 32 мм

Количество зубцов червячной передачи 20 зубьев

Внешний диаметр червячного редуктора 22 мм

Ширина зуба 10 мм

Шаг наружный диаметр 17 мм

Толщина шага 8 мм

Внутреннее отверстие червячного редуктора 6mmperhaps8мм

Установочный Центр расстояние 18 мм

Общий вес передачи 0,25 kgabout
